사용 설명서 Q87M vPro ASROCK

ASRock Q87M vPro 마더보드를 구입해 주셔서 감사합니다. 이 마더보드는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니다. 품질과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합니다.

마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에, 이 문서의 내용은 애태 없이 변경될 수 있습니다. 이 설명서가 변경될 경우, 업데이트된 버전은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다. 이 마더보드와 관련하여 기술적 지원이 필요한 경우, 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체적 정보를 구하십시오. ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 복록도 찾을 수 있습니다. ASRock 웹사이트 http://www.asrock.com.

1.1 포장 내용물

1.2 규격

플랫폼

A-스타일

CPU

i3 / Xeon® / Pentium® / Celeron® 지원

침세트

* Intel® Small Business Advantage, Intel® vProTM 기술 및 Intel® Active Management Technology 9.0 은 Intel® CoreTM vProTM 프로세서 제품군으로만 지원 가능

메모리

확장 슬롯

그래픽

통합 프로세서로만 지원할 수 있습니다.

및 MPEG-2 풀 HW Encode1 지원 Intel® Quick Sync Video,

InsiderTM, Intel® HD 그래픽스 4400/4600

그래픽

Rate Audio)(HDMI 포함) 지원 (HDMI 호환 모니터 필요)

원

Blu-ray (BD) 재생 지원

오디오

LAN

후면 패널

I/O

LED)

저장 장치

5, RAID 10, Intel 빠른 저장 기술 12 및 Intel

원

커넥터

BIOS 기능

지원 CD

Link MediaEspresso 6.5 시험판, Google Chrome 브라우저 및 툴바, Start8, MeshCentral, Splashtop Streamer

하드웨어 모

니터

조정)

OS

인증

*자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오: http://www.asrock.com

BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이 따른다는 것을 유념하십시오. 오버클로킹은 시스템 안정성에 영향을 주거나 심지어 시스템의 구성 요소와 장치에 손상을 입힐 수도 있습니다. 오버클로킹은 사용자 스스로 위험과 비용을 감수하고 해야 합니다. 당사는 오버클로킹에 의해 발생할 수 있는 손상에 대해서 책임이 없습니다.

제한 때문에 실제 메모리 크기는 Windows® 32 비트 운영체제 하의 시스템 사용을 위한 예비 메모리용 4GB 보다 더 적을 수 있습니다. Windows® 64 비트 운영체제에는 그러한 제한이 없습니다. ASRock XFast RAM을 사용하여 Windows® 가 사용할 수 없는 메모리를 이용할 수 있습니다.

1.3 점퍼 설정

그림은 점퍼를 어떻게 설정하는지 보여줍니다. 점퍼 캡을 핀에 씩우면 점퍼가 “단락” 됩니다. 점퍼 캡을 핀에 씩우지 않으면 점퍼가 “단선” 됩니다. 그림은 3 핀 점퍼를 보여주며 핀 1 과 핀 2 는 점퍼 캡을 씩울 때 “단락” 됩니다.

Short Open 1 2 3

Clear CMOS 점퍼

(CLRCMOS1)

(1 페이지, 12 번 항목 참조 )

Clear CMOS기본값

CLRCMOS1을 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다. 시스템 파라미터를 지우고 기본 설정으로 초기화하려면 컴퓨터를 끄고 전원 코드를 전원공급장치에서 빼십시오. 15 초 동안 기다린 후 점퍼 캡을 사용하여 CLRCMOS1의 핀 2와 핀 3을 5 초 동안 단락시키십시오. 그러나 BIOS 업데이트 직후에는 CMOS 를 삭제하지 마십시오. BIOS 업데이트를 완료한 직후 CMOS 를 지위야 할 경우, 우선 시스템을 부팅한 후 바이오스 업데이트를 종료한 다음 CMOS 지우기 작업을 해야 합니다. CMOS 배터리를 제거할 경우에 만 암호, 날짜, 시간, 사용자 기본 프로파일이 지워집니다.

CMOS 를 지울 경우 케이스 열림이 감지될 수도 있습니다. BIOS 옵션 "Clear Status(상태 지우기)"를 조절하여 이전의 새시 친입 상태에 대한 기록을 지우십시오.

1.4 온보드 헤더 및 커넥터

온보드 헤더와 컨넥터는 점퍼가 이닙니다. 점퍼 캡을 온보드 해더와 컨넥터에 씩우지 마십시오. 점퍼 캡을 온보드 해더와 컨넥터에 씩우면 마더보드가 영구적으로 손상됩니다.

시스템 패널 헤더

(9 핀 PANEL1)

(1 페이지, 16 번 항목 참조 )

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

새시의 전원스위치,리 씻스위치,시스템 상태 표시등을 아래의 핀 할당에 따라이 헤더에 연결 합니다.케이블을 연결하기 전에 양극 핀과 음 극 핀을 기록합니다.

PWRBTN(전원스위치):

새시 전면 패널의 전원 스위치에 연결합니다. 전원 스위치를 이용해 시스템을 끌는 방법을 구성할 수 있습니다.

RESET(리셋 스위치):

새시 전면 패널의 리셋 스위치에 연결합니다. 컴퓨터가 정지하고 정상적 재시작을 수행 하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니다.

PLED(시스템 전원 LED):

새시 전면 패널의 전원 상태 표시등에 연결합니다. 시스템이 작동하고 있을 때는 LED 가켜져 있습니다. 시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속 깜박입니다. 시스템이 S4 대기 상태 또는 전원 꺼짐 (S5) 상태에 있을 때는 LED 가 끼져 있습니다.

HDLED(하드 드라이브 동작 LED):

새시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다. 하드 드라이브가 데이터를 읽거나 쓰고 있을 때 LED 가켜져 있습니다.

전면 패널 더자인은 새시별로 다를 수 있습니다. 전면 패널 모듈은 주로 전원 스위치, 리셋 스위치, 전원 LED, 하드 드라이브 등작 LED, 스피커 등으로 구성되어 있습니다. 새시 전면 패널 모듈을 이 해더에 연결할 때 와이어 할당과 핀 할당이 정확히 일치하는지 확인합니다.

시리얼 ATA3 커넥터

(SATA_0:

1페이지,15번항목참 조)

(SATA_1:

1페이지,18번항목참 조)

(SATA_2:

1페이지,14번항목참 조)

(SATA_3:

1페이지,19번항목 참조)

(SATA_4:

1페이지,11번항목참 조)

(SATA_5:

1페이지,20번항목참 조)

SATA_5 SATA_4

SATA 3

SATA 2

SATA_1

SATA_0

이들 6 개의 SATA3 커넥터는 최대 6.0 Gb/s 데이

터 전송 속도를 제공하는 내부 저장 장치용 SATA

데이터 케이블을 지원합니다.

USB 2.0 헤더

(9 편 USB_4_5)

(1 페이지, 23 번 항목 참조 )

(9 편 USB_6_7)

(1페이지,24번항목참조)

USB_PWR P- P+ GND DUMMY 1 GND P+ P- USB_PWR

I/O 패널에 USB 2.0 포트 두 개가 탑제되어 있을

뿐 아니라 마더보드에 헤 더 두 개가 탑재되어 있

습니다 .각 USB 2.0 헤더

는 포트 두 개를 지원할 수 있습니다.

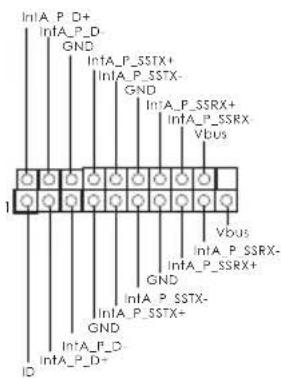

USB 3.0 헤더

(19 편 USB3_4_5)

(1 페이지, 21 번 항목 참조 )

InIA_P_D+ InfA_P_D- GND InfA_P_SSTX+ InfA_P_SSTX- GND InfA_P_SSRX+ InfA_P_SSRX- Vbus Vbus InfA_P_SSRX- GND InfA_P_SSRX+ InfA_P_SSTX- GND InfA_P_SSTX+ InfA_P_D- ID

I/O 패널에 USB 3.0 포트 네 개가 탑재되어 있을

뿐 아니라 마더보드에 헤 더 한 개가 탑재되어 있

습니다 .각 USB 3.0 헤더

는 포트 두 개를 지원할 수 있습니다.

전면 패널 오디오 헤더

(9 편 HD_AUDIO1)

(1페이지,27번항목참조)

이 헤더는 오디오 장치를 전면 오디오패널에 연결 하는데 사용됩니다.

1. 고음질 오디오는 색 감지를 지원하지만 올바르게 작동하려면 새시의 패널 와이어가 HDA 를 지원해야 합니다. 설명서 및 새시 설명서에 나와 있는 지침을 따라 시스템을 설치하십시오.

2. AC'97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 선면 패널 오디오 헤너에 설치하십시오 :

A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다.

B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합니다.

C.접지(GND)를접지(GND)에연결합니다.

D. MIC_RET 및 OUT_RET 는 HD 오디오 패널에만 사용됩니다. AC'97 오디오 패널용으로 연결할 필요가 없습니다.

E. 전면 마이크를 활성화하려면 Realtek 제어판에서 "FrontMic" 탱으로 가서

"Recording Volume(녹음 볼류)"을 조성합니다.

새시 스피커 헤더

(4 핀 SPEAKER1)

(1페이지,13번항목참조)

DUMMY SPEAKER

새시 스피커를 이 헤더에

연결하십시오.

새시 및 전원 팬 커넥터

(4 핀 CHA_FAN1)

(1페이지,10번항목참조)

(4 핀 CHA_FAN2)

(1 페이지, 9 번 항목 참조 )

팬 케이블을 팬 커넥터에

연결하고 검은색 와이어

를 접지핀에 연결하십시오.

(3 펀 PWR_FAN1)

(1 페이지, 2 번 항목 참조 )

GND +12V PWR_FAN_SPEED

CPU 팬 커넥터

(4 편 CPU_FAN1)

(1페이지,4번항목참조)

(4 편 CPU_FAN2)

(1페이지,5번항목참조)

+12V GND CPU_FAN_SPEED FAN_SPEED_CONTROL

이 마더보드에는 4 핀

CPU 팬(저소음 팬)커

넥터가 탑재되어 있습니까

다 .3 편 CPU 팬을 연결

하려는 경우핀 1-3 에 연

결하십시오.

ATX전원 커넥터

(24 핀 ATXPWR1)

(1페이지,8번항목참조)

이 마더보드에는 24 핀

ATX 전원 커넥터가 탑

재되어 있습니다.20 편

ATX 전원공급장치를 사

용하려면 핀 1 과 핀 13 을

따라 연결하십시오.

ATX 12V 전원 커넥터

(8 편 ATX12V1)

(1페이지,3번항목참조)

이 마더보드에는 8 핀

ATX 12V 전원 커넥터가

탑재되어 있습니다.4핀

ATX 전원공급장치를 사

용하려면 편 1 과 편 5 을

따라 연결하십시오.

시리얼 포트 헤더

(9 편 COM1)

(1 페이지, 26 번 항목 참조 )

RRXD1 DDTR#1 DDSR#1 CCTS#1 RRI#1 RRTS#1 GND TTXD1 DDCD#1

이 COM1 헤더는 시리얼

포트 모듈을 지원합니다

새시 침입 헤

(2 핀 CI1)

(1페이지,22번항목참조)

이 마더보드는 새시 커버가 제

거될 경우 이를 감지하는 케이

스 열림 감지 기능을 지원합니

다.이 기능을 사용하려면 새시

침입 감지 설계가 적용된 새시

를 사용해야 합니다.

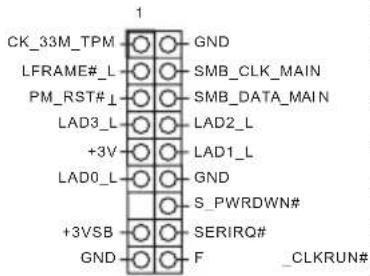

TPM 헤더

(17 편 TPMS1)

(1 페이지, 1 번 항목 참조 )

CK_33M_TPM LFRAME#_L PM_RST#_L LAD3_L +3V LAD0_L +3VSB GND GND SMB_CLK_MAIN SMB_DATA_MAIN LAD2_L LAD1_L GND S_PWRDWN# SERIRQ# F CLKRUN#

이 커넥터는키 , 디지털 인증서 , 암호 및 데이터를 안전하게 보관할 수 있는 TPM(Trusted Platform Module) 시스템을 지원합니다 . TPM 시스템은 네트워크 보안을 강화하고 , 디지털 신원을 보호하며 플랫폼 무결성을 유지합니다 .

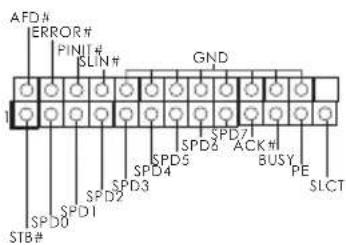

인쇄 포트 헤더

(25 편 LPT1)

(1 페이지, 25 번 항목 참조)

AFDN ERROR# PINI# SLIN# GND SPD3 SPD4 SPD5 SPD6 SPD7 SPD8 SPD9 SPD10 SPD11 SPD12 SPD13 SPD14 SPD15 SPD16 SPD17 SPD18 SPD19 SPD20 SPD21 SPD22 SPD23 SPD24 SPD25 SPD26 SPD27 SPD28 SPD29 SPD30 SPD31 SPD32 SPD33 SPD34 SPD35 SPD36 SPD37 SPD38 SPD39 SPD40 SPD41 SPD42 SPD43 SPD44 SPD45 SPD46 SPD47 SPD48 SPD49 SPD50 SPD51 SPD52 SPD53 SPD54 SPD55 SPD56 SPD57 SPD58 SPD59 SPD60 SPD61 SPD62 SPD63 SPD64 SPD65 SPD66 SPD67 SPD68 SPD69 SPD70 SPD71 SPD72 SPD73 SPD74 SPD75 SPD76 SPD77 SPD78 SPD79 SPD80 SPD81 SPD82 SPD83 SPD84 SPD85 SPD86 SPD87 SPD88 SPD89 SPD90 SPD91 SPD92 SPD93 SPD94 SPD95 SPD96 SPD97 SPD98 SPD99 SPD100

프린터 장치의 간편한 연결을 가능하게 하는 인쇄 포트 케이 블용 인터페이스입니다.
