Q87M vPro - Placa madre ASROCK - Manual de uso y guía de instrucciones gratis

Tipo de producto	Placa base Micro ATX
Marca	ASRock
Modelo	Q87M vPro
Chipset	Intel® Q87
Socket del procesador	LGA1150
Procesadores compatibles	Intel Core i7/i5/i3/Xeon/Pentium/Celeron 4ª generación
Memoria	4 x DDR3 DIMM, máx. 32 GB, DDR3 1600/1333/1066, doble canal
Ranuras de expansión	1 x PCIe 3.0 x16, 2 x PCIe 2.0 x1, 1 x PCI
Gráficos integrados	Intel HD Graphics 4400/4600, salidas VGA: D-Sub, DVI-D, HDMI, DisplayPort
Audio	Realtek ALC662, 5.1 canales HD
Red	Intel I217LM Gigabit LAN, soporte Wake-on-LAN y PXE
Almacenamiento	6 x SATA3 6 Gb/s, soporte RAID 0/1/5/10, Intel Rapid Storage 12
USB (panel trasero)	4 x USB 3.0, 2 x USB 2.0
Conectores internos	2 x USB 2.0 cabezales (4 puertos), 1 x USB 3.0 cabezal (2 puertos), 1 x COM, 1 x LPT, 1 x TPM
BIOS	UEFI AMI 64 MB con interfaz gráfica multilingüe
Alimentación requerida	ATX 24 pines + 8 pines 12V
Dimensiones	Micro ATX (244 mm x 244 mm)
Peso aproximado	0,8 kg
Funciones especiales	Intel vPro, Home Cloud, Intel Small Business Advantage 2.0, condensadores sólidos
Sistemas operativos compatibles	Windows 8 / 8 64 bits / 7 / 7 64 bits
Contenido del paquete	Placa base, guía rápida, CD de soporte, 2 cables SATA, panel E/S

Preguntas frecuentes - Q87M vPro ASROCK

¿Qué procesadores son compatibles con la placa base ASRock Q87M vPro?

La placa base soporta procesadores Intel de 4ª generación Core i7/i5/i3, Xeon, Pentium y Celeron con socket LGA1150. Es compatible con las tecnologías Intel Turbo Boost 2.0, vPro y Active Management Technology 9.0 según el procesador utilizado.

¿Cuál es la capacidad máxima de memoria admitida?

La placa base tiene 4 ranuras DIMM DDR3 y admite hasta 32 GB de memoria sin búfer no ECC en configuración de doble canal. Las velocidades admitidas son 1600/1333/1066 MHz, con soporte XMP 1.3/1.2.

¿Esta placa base soporta la tecnología Intel vPro?

Sí, el chipset Intel Q87 soporta Intel vPro Technology así como Intel Active Management Technology 9.0, pero requiere un procesador Intel Core vPro compatible.

¿Cuántos puertos SATA están disponibles y soportan RAID?

La placa base ofrece 6 conectores SATA3 6 Gb/s. Soportan los modos RAID 0, 1, 5 y 10 a través de Intel Rapid Storage Technology 12, así como NCQ, AHCI y Hot Plug.

¿Puedo usar un procesador con overclocking?

El overclocking es posible pero conlleva riesgos. El manual menciona que el overclocking puede afectar la estabilidad del sistema y dañar los componentes. Se realiza bajo la responsabilidad del usuario y ASRock declina toda responsabilidad.

¿Cuáles son las salidas de video disponibles en esta placa base?

La placa base tiene cuatro salidas de video: D-Sub, DVI-D, HDMI y DisplayPort. Admite configuración de tres monitores y resoluciones de hasta 3840x2160 @ 60 Hz a través de DisplayPort.

¿El BIOS es fácil de usar?

Sí, la placa base está equipada con un BIOS UEFI AMI de 64 MB con interfaz gráfica multilingüe, facilitando la navegación y configuración. Soporta el ratón y ofrece opciones avanzadas.

¿Cómo borrar los parámetros CMOS?

Para borrar el CMOS, apague la computadora y desconecte el cable de alimentación. Espere 15 segundos, luego use un puente para cortocircuitar los pines 2 y 3 del puente CLRCMOS1 durante 5 segundos. No borre inmediatamente después de una actualización del BIOS.

¿Qué sistemas operativos son compatibles?

La placa base es compatible con Microsoft Windows 8 (32/64 bits) y Windows 7 (32/64 bits). En Windows de 32 bits, la memoria utilizable puede ser inferior a 4 GB debido a las limitaciones del sistema operativo.

¿La placa base soporta la tecnología Intel Small Business Advantage?

Sí, el chipset Intel Q87 soporta Intel Small Business Advantage 2.0, que ofrece funciones de seguridad y productividad para pequeñas empresas, sujeto al uso de un procesador compatible.

MANUAL DE USUARIO Q87M vPro ASROCK

Capítulo 1 Introducción

Gracias por comprar la placa base ASRock Q87M vPro, una placa base fiable fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.

Ya que las especificaciones de la placa base y el software del BIOS podrán ser actualizados, el contenido que aparece en esta documentación estará sujeto a modificaciones sin previo aviso. Si este manual sufre alguna modificación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información específica sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.

1.1 Contenido del paquete

Placa base ASRock Q87M vPro (Factor de forma Micro ATX)

Guía de instalación rápida de ASRock Q87M vPro

CD de soporte de ASRock Q87M vPro

2 cables de datos Serie ATA (SATA) (Opcional)

1 escudo panel I/O

1.2 Especificaciones

Plataforma	Factor de forma Micro ATXDiseño de los Condensadores: All Solid
A-Style	Home Cloud
CPU	Compatible con 4.aGeneración de Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® en Paquete LGA1150Diseño de 4 fases de alimentaciónCompatible con la tecnología de Intel® Turbo Boost 2.0
Conjunto de chips	Intel® Q87Compatible con la Tecnología vProTM de Intel®Compatible con la Tecnología Active Management 9.0 de Intel® Compatible con Intel® Small Business Advantage 2.0* Intel® Small Business Advantage, la Tecnología vProTM de Intel® y la Tecnología Active Management 9.0 de Intel® pueden ser compatibles únicamente con la familia de procesadores vProTM de Intel® CoreTM
Memoria	Tecnología de Memoria de Doble Canal DDR34 ranuras DDR3 DIMMCompatible con memoria no-ECC, sin búfer DDR31600/1333/1066Capacidad máxima de la memoria del sistema: 32GBCompatible con Extreme Memory Profile (XMP)1.3/1.2 de Intel®
Ranura de expansión	1 ranura PCI Express 3.0 x162 ranuras PCI Express 2.0 x11 ranura PCI
Gráficos	La Tecnología visual integrada de gráficos HD de Intel® y las salidas de VGA son compatibles únicamente con procesadores con GPU integrado.Compatible con la Tecnología visual integrada de gráficos HD de Intel®: Intel® Quick Sync Video con AVC, MVC (S3D) y MPEG-2 Full HW Encode1,Intel® InTruTM 3D, Intel® Clear Video HD Technology, Intel®InsiderTM, Intel® HD Graphics 4400/4600Pixel Shader 5.0, DirectX 11.1

Gráficos

Memoria compartida máxima: 1792MB

Cuatro opciones de salida VGA: D-Sub, DVI-D, HDMI y DisplayPort

Compatible con monitores triples

Compatible con Tecnología HDMI con máxima resolución hasta 1920x1200 @ 60Hz

Compatible con DVI-D con máxima resolución hasta 1920x1200 @ 60Hz

Compatible con D-Sub con máxima resolución hasta 1920x1200 @ 60Hz

Compatible con DisplayPort con máxima resolución hasta 3840x2160 @ 60Hz

Compatible con Auto Lip Sync, Deep Color (12bpc), xvYCC y HBR (audio de alta velocidad de bits) con HDMI (requiere un monitor compatible con HDMI)

Compatible con función HDCP con puertos DVI-D, HDMI y DisplayPort

Compatible con reproducción Blu-ray (BD) Full HD de 1080p con puertos DVI-D, HDMI y DisplayPort

Audio

5.1 Audio CH HD (Realtek ALC662 Audio Codec)

LAN

LAN Gigabit 10/100/1000 Mb/s

Giga PHY Intel ^® I217LM

Compatible con la Tecnología Remote Wake de Intel ^® y la Tecnología iSCSI Remote Boot

Compatible con Wake-On-LAN

Compatible con Ethernet de consumo eficiente de energía 802.3az

Compatible con PXE

Panel trase- ro I/O

1 puerto de ratón PS/2

1 puerto de teclado PS/2

1 puerto D-Sub

1 puerto DVI-D

1 puerto HDMI

1 DisplayPort

2 puertos USB 2.0

4 puertos USB 3.0

1 puerto LAN RJ-45 con LED (ACT/LINK LED y SPEED LED)

Conector de audio HD: Entrada de línea / Altavoz frontal / Micrófono

Almace- namiento

6 conectores SATA3 de 6,0 Gb/s, compatibles con RAID (RAID

0, RAID 1, RAID 5, RAID 10, Tecnología Rapid Storage 12 de Intel y

Tecnología Smart Response de Intel), NCQ, AHCI y funciones "Hot Plug"

Conectores

1 cabezal de puerto de impresión

1 cabezal de puerto COM

1 cabezal de indicador LED de alimentación

1 cabezal de intrusión de chasis

1 cabezal TPM

2 conectores de ventilador de la CPU (1 de 4 pines y 1 de 3 pines)

2 conectores de ventilador del chasis (1 de 4 pines y 1 de 3 pines)

1 conector de ventilador de alimentación (de 3 pines)

1 conector de alimentación ATX de 24 pines

1 conector de alimentación de 12V de 8 pines

1 conector de audio del panel frontal

2 cabezales USB 2.0 (compatibles con 4 puertos USB 2.0)

1 cabezal USB 3.0 (compatible con 2 puertos USB 3.0)

Características del BIOS

BIOS legal UEFI AMI de 64Mb compatible con interfaz gráfica de usuario multilingüe

Eventos de reactivación conformes con ACPI 1.1

Compatible con SMBIOS 2.3.1

Multiajuste de voltaje de CPU, DRAM, PCH 1,05V, PCH 1,5V

CD de soporte	Controladores, Utilidades, Software AntiVirus (Versión de prueba), Versión de prueba de CyberLink MediaEspresso 6.5, Explorador y Barra de herramientas de Google Chrome, Start8, MeshCentral y Splashtop Streamer
Monitor del hardware	Método de sensor de temperatura de la CPU/ChasisTacómetro del ventilador de alimentación/CPU/ChasisVentilador silencioso de la CPU/Chasis (permite ajustar automáticamente la velocidad del ventilador del chasis mediante la temperatura de la CPU)Control multivelocidad del ventilador de la CPU/ChasisDetección de CUBIERTA ABIERTAControl del voltaje: +12V, +5V, +3,3V, CPU Vcore
SO	Compatible con Microsoft® Windows® 8 / 8 de 64 bits / 7 / 7 de 64 bits
Certifica-ciones	FCC, CE, WHQLCompatible con ErP/EuP (requiere toma de alimentación compatible con ErP/EuP)

* Para obtener más información acerca del producto, visite nuestro sitio web: http://www.asrock.com

Tenga en cuenta que existen ciertos riesgos relacionados con el overclocking (sobreaceleración), incluyendo el ajuste de la configuración del BIOS, aplicando la Tecnología overclocking no vinculada o utilizando las herramientas de overclocking de tercera parte. El overclocking podría afectar la estabilidad de su sistema o incluso dañar los componentes y dispositivos de su sistema. Si lo realiza, todos los riesgos y gastos derivados del overclocking serán de su entera responsabilidad. No nos hacemos responsables de posibles daños producidos por el overclocking.

Debido a las limitaciones, el tamaño real de la memoria podrá ser inferior a 4GB para reservar espacio para el uso del sistema en sistemas operativos Windows ^® de 32 bits. Los sitemas operativos Windows ^® de 64 bits no tienen estas limitaciones. Podrá utilizar XFast RAM de ASRock para usar la memoria que Windows ^® no puede utilizar.

1.3 Instalación de los puentes

La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los pines, el puente queda "Corto". Si no coloca la tapa de puente en los pines, el puente queda "Abierto". La ilustración muestra un puente de 3 pines cuyo pin 1 y pin 2 son "Cortos" cuando se coloca una tapa de puente en estos 2 pines.

Short

Open

Puente de borrado de CMOS

(CLRCMOS1)

(consulte la pág.1, N.° 12)

Borrado de CMOSPredeterminado

CLRCMOS1 le permite borrar los datos del CMOS. Para borrar y restablecer los parámetros del sistema a los valores predeterminados de instalación, apague el ordenador y desenchufe el cable de alimentación de la toma de alimentación. Después de esperar 15 segundos, utilice un tapa de puente para acortar el pin2 y el pin3 en el CLRCMOS1 durante 5 segundos. Sin embargo, no borre el CMOS justo después de que haya actualizado el BIOS. Si necesita borrar el CMOS cuando acabe de actualizar el BIOS, deberá arrancar el sistema primero y, a continuación, deberá apagarlo antes de que realice el borrado del CMOS. Tenga en cuenta que la contraseña, la fecha, la hora y el perfil de usuario predeterminado serán eliminados únicamente si se retira la pila del CMOS.

Si borra el CMOS, podrá detectarse la cubierta abierta. Ajuste la opción del BIOS "Clear Status" (Borrar estado) para borrar el registro del estado de intrusión anterior del chasis.

1.4 Conectores y cabezales incorporados

Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.

Cabezal del panel del sistema (PANEL1 de 9 pines) (consulte la pág.1, N.º 16)

Conecte el interruptor de alimentación, restablezca el interruptor y el indicador del estado del sistema del chasis a los valores de este cabezal, según los valores asignados a los pines como se indica a continuación. Cerciórese de cuáles son los pines positivos y los negativos antes de conectar los cables.

PWRBTN (Interruptor de alimentación):

Conéctelo al interruptor de alimentación del panel frontal del chasis. Deberá configurar la forma en la que su sistema se apagará mediante el interruptor de alimentación.

RESET (Interruptor de reseteo):

Conéctelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor de reseteo para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal.

PLED (Indicador LED de la alimentación del sistema):

Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5).

HDLED (Indicador LED de actividad en el disco duro):

Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos.

El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel frontal consta principalmente de: interruptor de alimentación, interruptor de reseteo, indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los cables y los pines coinciden correctamente.

consulte la pág.1, N.º 15)

(SATA_1:

consulte la pág.1, N.º 18)

(SATA_2:

consulte la pág.1, N.º 14)

(SATA_3:

consulte la pág.1, N.º 19)

(SATA_4:

consulte la pág.1, N.º 11)

(SATA_5:

consulte la pág.1, N.º 20)

SATA_5

SATA_4

SATA 3

SATA 2

SATA_1

SATA_0

Estos seis conectores

SATA3 son compatibles con cables de datos SATA para dispositivos de almacenamiento interno con una velocidad de transferencia de datos de hasta 6,0 Gb/s.

Cabezales USB 2.0

(USB_4_5 de 9 pines)

(consulte la pág.1, N.° 23)

(USB_6_7 de 9 pines)

(consulte la pág.1, N.° 24)

Además de dos puertos USB 2.0 en el panel I/O, esta placa base contiene dos cabezales. Cada cabezal USB 2.0 admite dos puertos.

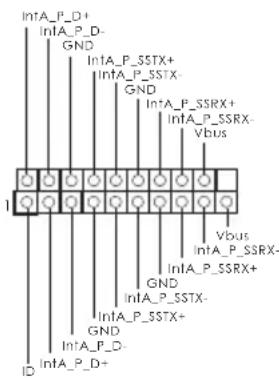

Cabezales USB 3.0

(USB3_4_5 de 19 pines)

(consulte la pág.1, N.º 21)

Además de cuatro puertos USB 3.0 en el panel I/O, esta placa base contiene un cabezal. Cada cabezal USB 3.0 admite dos puertos.

Cabezal de audio del panel frontal (HD_AUDIO1 de 9 pines) (consulte la pág.1, N.º 27)

Este cabezal se utiliza para conectar dispositivos de audio al panel de audio frontal.

1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.
2. Si utiliza un panel de audio AC'97, colóquelo en el cabezal de audio del panel frontal siguiendo los pasos que se describen a continuación:
   A. Conecte Mic_IN (MIC) a MIC2_I.
   B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
   C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
   D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario que los conecte en el panel de audio AC'97.
   E. Para activar el micrófono frontal, vaya a la ficha "micrófono frontal" (FrontMic) en el panel de control de Realtek y ajuste el "Volumen de grabación" (Recording Volume).

Cabezal de altavoces del chasis

(SPEAKER1 de 4 pines)

(consulte la pág.1, N.º 13)

Conecte el altavoz del chasis a este cabezal.

Conectores del ventilador de alimentación y del chasis

(CHA_FAN1 de 4 pines)

(consulte la pág.1, N.º 10)

(CHA_FAN2 de 4 pines)

(consulte la pág.1, N.º 9)

(PWR_FAN1 de 3 pines)

(consulte la pág.1, N.° 2)

Conecte los cables del ventilador a los conectores del ventilador y haga coincidir el cable negro con el pin de conexión a tierra.

Conectores del ventilador de la CPU (CPU_FAN1 de 4 pines) (consulte la pág.1, N.º 4)

(CPU_FAN2 de 4 pines) (consulte la pág.1, N.º 5)

Esta placa base contiene un conector de ventilador (ventilador silencioso) de CPU de 4 pines. Si tiene pensando conectar un ventilador de CPU de 3 pines, conéctelo al Pin 1-3.

Conector de alimentación ATX (ATXPWR1 de 24 pines) (consulte la pág.1, N.º 8)

Esta placa base contiene un conector de alimentación ATX de 24 pines. Para utilizar una toma de alimentación ATX de 20 pines, conéctela en los Pines del 1 al 13.

Conector de alimentación ATX de 12V (ATX12V1 de 8 pines) (consulte la pág.1, N.º 3)

Esta placa base contiene un conector de alimentación ATX de 12V y 8 pines. Para utilizar una toma de alimentación ATX de 4 pines, conéctela en los Pines del 1 al 5.

Cabezal de puerto serie (COM1 de 9 pines) (consulte la pág.1, N.º 26)

Este cabezal COM1 admite un módulo de puerto serie.

Cabezal de intrusión de chasis(CI1 de 2 pines) (consulte la pág.1, N.º 22)

Esta placa base es compatible con la función de detección de CUBIERTA ABIERTA que detecta si se ha retirado la cubierta del chasis. Esta función requiere un chasis diseñado para la detección de intrusión del chasis.

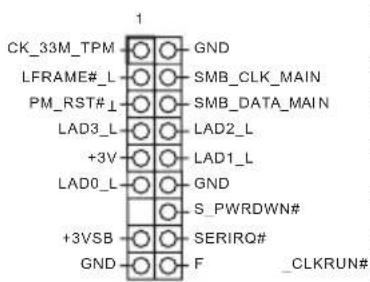

Cabezal TPM (TPMS1 de 17 pines) (consulte la pág.1, N.º 1)

Este conector es compatible con el sistema Módulo de Plataforma Segura (TPM, en inglés), que puede almacenar de forma segura claves, certificados digitales, contraseña y datos. Un sistema ^* TPM también ayuda a aumentar la seguridad en la red, protege las identidades digitales y garantiza la integridad de la plataforma.

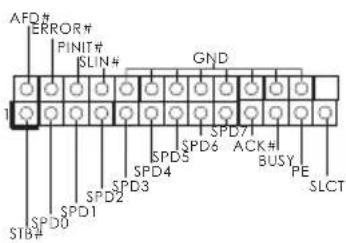

Cabezal de puerto de impresión (LPT1 de 25 pines) (consulte la pág.1, N.º 25)

Ésta es una interfaz para el cable del puerto de impresión que permite una cómoda conexión de dispositivos de impresión.

Глава 1. Введение

(consultar p.1, N.° 12)

(PAINEL1 de 9 pinos) (consultar p.1, N.° 16)

consultar p.1, N.° 15)

(SATA_1:

consultar p.1, N.° 18)

(SATA_2:

consultar p.1, N.° 14)

(SATA_3:

consultar p.1, N.° 19)

(SATA_4:

consultar p.1, N.° 11)

(SATA_5:

consultar p.1, N.° 20)

SATA_5 SATA_4

SATA 3

SATA 2

SATA_1

SATA_0

Estes seis conectores

SATA3 suportam

cabos de dados SATA

para dispositivos de

armazenamento interno

(consultar p.1, N.° 23)

(USB_6_7 de 9 pinos)

(consultar p.1, N.° 24)

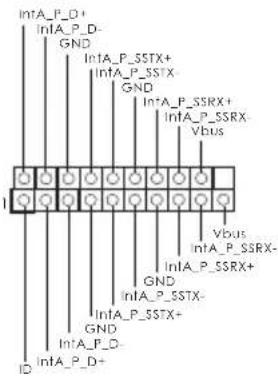

(consultar p.1, N.° 21)

Terminal de áudio do painel frontal (HD_AUDIO1 de 9 pinos) (consultar p.1, N.º 27)

(consultar p.1, N.° 13)

(consultar p.1, N.° 10)

(CHA_FAN2 4 pinos)

(consultar p.1, N.° 9)

(PWR_FAN1 de 3 pinos)

(consultar p.1, N.° 2)

(CPU_FAN2 de 4 pinos) (consultar p.1, N.º 5)

Terminal de porta de série (COM1 de 9 pinos) (consultar p.1, N.º 26)

Este terminal COM1 suporta um módulo de porta de série.

Terminal de intrusão do chassis(CI1 de 2 pinos) (consultar p.1, N.º 22)

Terminal TPM (TPMS1 de 17 pinos) (consultar p.1, N.º 1)
