Kapitel 1 Einleitung

Vielen Dank, dass Sie sich für das Q87M vPro von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRocks Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Software aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Anleitung irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezifischen Informationen über das von Ihnen verwendete Modell. Auch finden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Website http://www.asrock.com.

1.1 Lieferumfang

ASRock Q87M vPro-Motherboard (Micro-ATX-Formfaktor)

ASRock Q87M vPro-Schnellinstallationsanleitung

1 x E/A-Blendenabschirmung

1.2 Technische Daten

Plattform	Micro-ATX-FormfaktorVollständig solides Kondensatordesign
A-Stil	Home Cloud
Prozessor	Unterstützt Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® der 4. Generation im LGA1150-Paket4-LeistungsphasendesignUnterstützt Intel® Turbo Boost 2.0-Technologie
Chipsatz	Intel® Q87Unterstützt Intel® vProTM-TechnologieUnterstützt Intel® Active Management Technology 9.0Unterstützt Intel® Small Business Advantage 2.0* Intel® Small Business Advantage, Intel® vProTM-Technologie und Intel® Active Management Technology 9.0 können nur mit der Intel® CoreTM vProTM-Prozessorfamilie unterstützt werden
Speicher	Dualkanal-DDR3-Speichertechnologie4 x DDR3-DIMM-SteckplätzeUnterstützt DDR3 1600/1333/1066 non-ECC, ungepufferter SpeicherSystemspeicher, max. Kapazität: 32GBUnterstützt Intel® Extreme Memory Profile (XMP)1.3/1.2
Erweite-rungssteck-platz	1 x PCI-Express 3.0-x16-Steckplatz2 x PCI-Express 2.0-x1-Steckplätze1 x PCI-Steckplatz
Grafikkarte	Integrierte Intel® HD Graphics-Visualisierung und VGA-Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integriert sind.Unterstützt integrierte Intel® HD Graphics-Visualisierung: Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG-2 Full HW Encode1,Intel® InTruTM 3D, Intel® Clear Video HD Technology, Intel® InsiderTM, Intel® HD Graphics 4400/4600Pixel Shader 5.0, DirectX 11.1

Grafikkarte

Max. geteilter Speicher: 1792 MB

Vier VGA-Ausgangsoptionen: D-Sub, DVI-D, HDMI und DisplayPort

Unterstützt drei Monitore

Unterstützt HDMI-Technologie mit maximaler Auflösung von 1920 x 1200 bei 60 Hz

Unterstützt DVI-D mit maximaler Auflösung von 1920 x 1200 bei 60 Hz

Unterstützt D-Sub mit maximaler Auflösung von 1920 x 1200 bei 60 Hz

Unterstützt DisplayPort mit maximaler Auflösung von 3840 x 2160 bei 60 Hz

Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12

bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI (konformer HDMI-Monitor erforderlich)

Unterstützt HDCP-Funktion mit DVI-D-, HDMI- und DisplayPort-Ports

Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) mit DVI-D-, HDMI- und DisplayPort-Ports

Audio

5.1-Kanal-HD-Audio (Realtek ALC662-Audiocodec)

LAN

Gigabit LAN 10/100/1000 Mb/s

Giga PHY Intel ^® I217LM

Unterstützt Intel® Remote Wake und iSCSI Remote Boot Technology

Unterstützt Wake-On-LAN

Unterstützt energieeffizientes Ethernet 802.3az

Unterstützt PXE

Rückblende,E/A	1 x PS/2-Mausanschluss1 x PS/2-Tastaturanschluss1 x D-Sub-Port1 x DVI-D-Port1 x HDMI-Port1 x DisplayPort2 x USB 2.0-Ports4 x USB 3.0-Ports1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)HD-Audioanschluss: Line-in / Vorderer Lautsprecher / Mikrofon
Speicher	6 x SATA-III-6,0-Gb/s-Anschlüsse, unterstützt RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12 und IntelSmart Response Technology), NCQ, AHCI und „Hot-Plugging“
Anschluss	1 x Druckanschluss-Stiftleiste1 x COM-Anschluss-Stiftleiste1 x Betrieb-LED-Stiftleiste1 x Gehäuseeingriff-Stiftleiste1 x TPM-Stiftleiste2 x CPU-Lüfteranschlüsse (1 x 4-polig, 1 x 3-polig)2 x Gehäuselüfteranschlüsse (1 x 4-polig, 1 x 3-polig)1 x Netzteillüfteranschluss (3-polig)1 x 24-poliger ATX-Netzanschluss1 x 8-poliger 12-V-Netzanschluss1 x Audioanschluss an Frontblende2 x USB 2.0-Stiftleisten (unterstützt vier USB 2.0-Ports)1 x USB 3.0-Stiftleiste (unterstützt zwei USB 3.0-Ports)
BIOS-Funktion	64-Mb-AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger grafischer BenutzerschnittstellenACPI 1.1-konforme AufweckereignisseSMBIOS 2.3.1-UnterstützungCPU, DRAM, PCH 1,05 V, PCH 1,5 V/Mehrfachspannungsanpassung
Support-CD	Treiber, Dienstprogramme, Antivirensoftware (Testversion), CyberLink MediaEspresso 6.5-Testversion, Google Chrome Browser und Toolbar, Start8, MeshCentral, Splashtop Streamer
Hardwareüber-wachung	CPU-/GehäusetemperaturerkennungCPU/Gehäuse/Netzteil-LüftertachometerLautloser CPU-/Gehäuselüfter (ermöglicht automatische Anpassung der Geschwindigkeit des Gehäuselüfters über die CPU-Temperatur)CPU/Gehäuselüfter-MehrfachgeschwindigkeitssteuerungGehäuse-offen-ErkennungSpannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore
Betriebssystem	Konform mit Microsoft® Windows® 8 / 8, 64 Bit / 7 / 7, 64 Bit
Zertifizierungen	FCC, CE, WHQLErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

* Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

Aufgrund von Beschränkungen kann die Größe des tatsächlich für die Systemnutzung reservierten Speichers unter Windows*-Betriebssystemen mit 32 Bit weniger als 4 GB betragen. Windows*-Betriebssysteme mit 64 Bit haben keine derartigen Beschränkungen. Mit ASRock XFast RAM können Sie den Speicher einsetzen, den Windows* nicht nutzen kann.

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.

Short

Open

CMOS-löschen-Jumper (CLRCMOS1)

(siehe S. 1, Nr. 12)

CMOS löschenStandard

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunde, schließen Sie dann Kontakt 2 und Kontakt 3 an CLRCMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprofil nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.

Falls Sie den CMOS löschen, wird möglicherweise ein Gehäuseeingriff erkannt. Bitte passen Sie die BIOS-Option „Status löschen“ zur Löschung der Aufzeichnung des vorherigen Gehäuseeingriffstatus an.

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.

Systemblende-Stiftleiste (9-polig, PANEL1) (siehe S. 1, Nr. 16)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stiftleiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte.

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste konfigurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.

PLED (Systembetriebs-LED):

Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läuft. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand befindet. Die LED ist aus, wenn sich das System im S4-Ruhezustand befindet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stiftleiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

Diese sechs SATA-III-

Anschlüsse unterstützen

SATA-Datenkabel für

interne Speichergeräte mit einer Datenübertragungsg eschwindigkeit bis

6,0 Gb/s.

USB 2.0-Stiftleisten

(9-polig, USB_4_5)

(siehe S. 1, Nr. 23)

(9-polig, USB_6_7)

(siehe S. 1, Nr. 24)

USB PWR P- P+ GND DUMMY 1 P- P+ GND USB PWR

Neben zwei USB 2.0-Ports

an der E/A-Blende

befinden sich zwei

Stiftleisten an diesem

Motherboard. Jede USB

2.0-Stiftleiste kann zwei

Ports unterstützen.

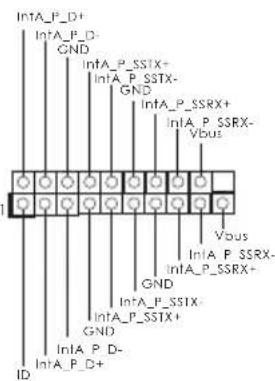

USB 3.0-Stiftleisten

(19-polig, USB3_4_5)

(siehe S. 1, Nr. 21)

IntA_P_D+ IntA_P_D- GND IntA_P_SSTX+ IntA_P_SSTX- GND IntA_P_SSRX+ IntA_P_SSRX- Vbus Vbus IntA_P_SSRX- GND IntA_P_SSRX+ IntA_P_SSTX+ GND IntA_P_D- ID

Neben vier USB 3.0-Ports an der E/A-Blende befindet sich eine Stiftleiste an diesem Motherboard. Jede USB 3.0-Stiftleiste kann zwei Ports unterstützen.

Audiostiftleiste

(Frontblende)

(9-polig, HD_AUDIO1)

(siehe S. 1, Nr. 27)

Diese Stiftleiste dient dem Anschließen von Audiogeräten an der Frontblende.

1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
2. Bei Nutzung eines AC'97-Audiopanels dieses bitte anhand folgender Schritte an der Audiostiftleiste der Frontblende installieren:

A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC'97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes

Mikrofon) ^ -Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke) ^ an.

Gehäuselautsprecherstift- leiste

(4-polig, SPEAKER1)

(siehe S. 1, Nr. 13)

Bitte verbinden Sie den Gehäuselautsprecher mit dieser Stiftleiste.

Gehäuse- und Netz- teillüfteranschlüsse

(4-polig, CHA_FAN1)

(siehe S. 1, Nr. 10)

(4-polig, CHA_FAN2)

(siehe S. 1, Nr. 9)

Bitte verbinden Sie die Lüfterkabel mit den

Lüfteranschlüssen; der schwarze Draht gehört zum Erdungskontakt.

(3-polig, PWR_FAN1)

(siehe S. 1, Nr. 2)

GND +12V PWR_FAN_SPEED

CPU-Lüfteranschlüsse

(4-polig, CPU_FAN1)

(siehe S. 1, Nr. 4)

(4-polig, CPU_FAN2)

(siehe S. 1, Nr. 5)

+12V GN D CPU_FAN_SPEED FAN_SPEED_CONTROL

Dieses Motherboard bietet einen 4-poligen CPU-

Lüfteranschluss (lautloser Lüfter). Falls Sie einen 3-poligen CPU-Lüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

ATX-Netzanschluss

(24-polig, ATXPWR1)

(siehe S. 1, Nr. 8)

Dieses Motherboard bietet einen 24-poligen

ATX-Netzanschluss.

Bitte schließen Sie es zur Nutzung eines 20-poligen

ATX-Netzteils entlang

Kontakt 1 und Kontakt 13 an.

ATX-12-V-Netzanschluss

(8-polig, ATX12V1)

(siehe S. 1, Nr. 3)

Dieses Motherboard bietet einen 8-poligen ATX-12-V-Netzanschluss.

Bitte schließen Sie es zur Nutzung eines 4-poligen ATX-Netzteils entlang

Kontakt 1 und Kontakt 5 an.

Serieller-Port-Stiftleiste

(9-polig, COM1)

(siehe S. 1, Nr. 26)

Diese COM1-Stiftleiste unterstützt ein Modul für serielle Ports.

Gehäuseeingriff-Stiftleiste

(2-polig, CI1)

(siehe S. 1, Nr. 22)

Dieses Motherboard unterstützt die Gehäuse-offen-Erkennung, die erkennt, wenn die Gehäuseabdeckung entfernt wurde. Diese

Funktion setzt ein Gehäuse mit Gehäuseeingrifferkennungsdesign voraus.

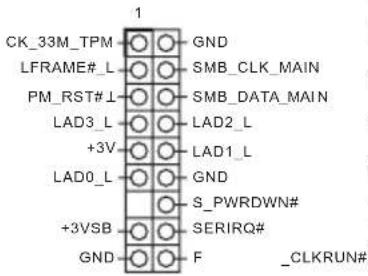

TPM-Stiftleiste (17-polig, TPMS1) (siehe S. 1, Nr. 1)

CK_33M_TPM LFRAME#_L PM_RST#_L LAD3_L +3V LAD0_L +3VSB GND GND SMB_CLK_MAIN SMB_DATA_MAIN LAD2_L LAD1_L GND S_PWRDWN# SERIRQ# F _CLKRUN#

Dieser Anschluss unterstützt das Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher aufbewahren kann. Ein TPM-System hilft zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.

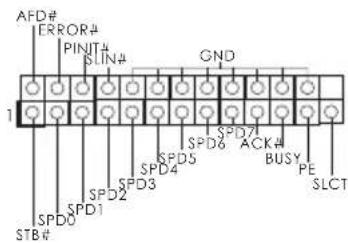

Druckanschluss-Stiftleiste (25-polig, LPT1) (siehe S. 1, Nr. 25)

AFD# ERROR# PINIT# SLIN# GND SPD7 SPD8 ACK# BUSY PE SLCT SPD5 SPD4 SPD3 SPD2 SPD1 SPD0 STB#

Diese Schnittstelle ist für Druckerkabel vorgesehen und ermöglicht bequemes Anschließen von Druckern.
