MANUAL DE UTILIZADOR Q87M vPro ASROCK

Capítulo 1 Introdução

Obrigado por ter comprado a placa principal ASRock Q87M vPro, uma placa principal fiável produzida sob os rigorosos critérios de controlo de qualidade da ASRock. Esta placa principal oferece um excelente desempenho com um design robusto em conformidade com o compromisso da ASRock em fabricar produtos de qualidade e resistentes.

Dado que as especificações da placa principal e o software do BIOS poderão ser actualizados, o conteúdo desta documentação estará sujeito a alterações sem aviso prévio. Caso ocorram modificações a este manual, a versão actualizada estará disponível no Web site da ASRock sem aviso prévio. Se necessitar de assistência técnica relacionada com esta placa principal, visite o nosso Web site para obter informações específicas acerca do modelo que está a utilizar. Também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no Web site da ASRock. Web site da ASRock http://www.asrock.com.

1.1 Conteúdo da embalagem

Placa principal ASRock Q87M vPro (Formato Micro ATX)

Guia de instalação rápida da placa ASRock Q87M vPro

CD de suporte ASRock Q87M vPro

2 x Cabos de dados Serial ATA (SATA) (Opcional)

1 x Painel de E/S

1.2 Especificações

Plataforma	Formato Micro ATXDesign de condensador sólido
Estilo A	Home Cloud
CPU	Suporta processadores Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® de 4a geração em socket LGA1150Design com 4 fases de alimentaçãoSuporta a tecnologia Intel® Turbo Boost 2.0
Chipset	Intel® Q87Suporta a tecnologia Intel® vProTMSuporta a tecnologia Intel® Active Management 9.0Suporta a tecnologia Intel® Small Business Advantage 2.0* As tecnologias Intel® Small Business Advantage, Intel® vProTM e Intel® Active Management 9.0 são suportadas apenas com a família de processadores Intel® CoreTM vProTM
Memória	Tecnologia de memória DDR3 de dois canais4 x ranhuras DIMM DDR3Suporta memória DDR3 1600/1333/1066, não ECC, sem memória intermédiaCapacidade máxima da memória do sistema: 32GBSuporta Extreme Memory Profile (XMP)1.3/1.2 da Intel®
Ranhuras de expansão	1 x ranhura PCI Express 3.0 x162 x ranhura PCI Express 2.0 x11 x ranhura PCI
Gráficos	Os gráficos incorporados Intel® HD e as saídas VGA apenas podem ser suportados com processadores com GPU integrada.Suporta gráficos incorporados Intel® HD: Intel® Quick Sync Video com AVC, MVC (S3D) e MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Tecnologia Intel® Clear Video HD, Intel® InsiderTM, Intel® HD Graphics 4400/4600Pixel Shader 5.0, DirectX 11.1

Gráficos

Memória partilhada máxima de 1792MB

Quatro opções de saída VGA: D-Sub, DVI-D, HDMI e DisplayPort

Suporta configuração com três monitores

Suporta tecnologia HDMI com resolução máxima de até 1920x1200 @ 60Hz

Suporta DVI-D com resolução máxima de até 1920x1200 @ 60Hz

Suporta D-Sub com resolução máxima de até 1920x1200 @ 60Hz

Suporta DisplayPort com resolução máxima de até 3840x2160 a 60Hz

Suporta Auto sincronização labial, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) com HDMI (É necessário um monitor compatível com HDMI)

Suporta reprodução Blu-ray (BD) Full HD a 1080p com as portas DVI-D, HDMI e DisplayPort

Áudio

Áudio HD de 5.1 canais (Codec de áudio Realtek ALC662)

LAN

LAN Gigabit a 10/100/1000 Mb/s

Giga PHY Intel ^® I217LM

Suporta a tecnologia Intel ^® Remote Wake e iSCSI Remote Boot Suporta Wake-On-LAN

Suporta IEEE 802.3az

Suporta PXE

E/S do painel traseiro	1 x Porta PS/2 para rato1 x Porta PS/2 para teclado1 x Porta D-Sub1 x Porta DVI-D1 x porta HDMI1 x DisplayPort2 x portas USB 2.04 x portas USB 3.01 x Porta LAN RJ-45 com LED (LED ACT/LIGAÇÃO e LED DE VELOCIDADE)Ficha de áudio HD: Entrada de linha / Altifalante frontal / Microfone
Armazena-mento	6 x conectores SATA3 a 6,0 Gb/s, com suporte para RAID (RAID 0, RAID 1, RAID 5, RAID 10, tecnologia Intel Rapid Storage 12 e tecnologia Intel Smart Response) e funções NCQ, AHCI e “Hot Plug”
Conector	1 x Terminal de porta de impressão1 x terminal de porta COM1 x Conector para LED de alimentação1 x Terminal de intrusão no chassis1 x Terminal TPM2 x Conectores da ventoinha da CPU (1 x 4 pinos, 1 x 3 pinos)2 x Conectores da ventoinha do chassis (1 x 4 pinos, 1 x 3 pinos)1 x Conector da ventoinha de alimentação (3 pinos)1 x conector de alimentação de 24 pinos ATX1 x conector de alimentação de 12V de 8 pinos1 x conector de áudio do painel frontal2 x terminais USB 2.0 (suporte para 4 portas USB 2.0)1 x terminal USB 3.0 (suporte para 2 portas USB 3.0)
Funcionalidades do BIOS	BIOS UEFI oficial da AMI com 64Mb com suporte de interface multilíngueEventos de reactivação compatíveis com ACPI 1.1Suporta SMBIOS 2.3.1Multi-ajuste de tensão de CPU, DRAM, PCH 1,05V, PCH 1,5V
CD de suporte	Controladores, Utilitários, Software antivirus (versão de avaliação), CyberLink MediaEspresso 6.5 - Versão de avaliação, Navegador e Barra de Ferramentas Google Chrome, Start8, MeshCentral, Splashtop Streamer
Monitor de hardware	Sensor de temperatura de CPU/ChassisTaquímetro de ventoinha de CPU/Chassis/AlimentaçãoVentoinha de CPU/Chassis silenciosa (Permite o ajuste automático da velocidade da ventoinha do chassis através da temperatura da CPU)Controlo de velocidade da ventoinha de CPU/Chassis Detecção de ABERTURA da CAIXAMonitorização da tensão: +12V, +5V, +3,3V, CPU Vcore
Sistema Operativo	Compatível com Microsoft® Windows® 8 / 8 64-bits / 7 / 7 64-bits
Certificações	FCC, CE, WHQLPreparada para ErP/EuP (é necessária uma fonte de alimentação preparada para ErP/EuP)

* Para obter informações detalhadas acerca do produto, visite o nosso Web site: http://www.asrock.com

Tenha em atenção que o overclocking inclui um determinado grau de risco, incluindo o ajuste das definições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de ferramentas de overclocking de terceiros. O overclocking poderá afectar a estabilidade do sistema, ou mesmo causar danos aos componentes e dispositivos do seu sistema. Overclocking deverá ser efectuado por sua conta e risco. Não nos responsabilizamos por possíveis danos causados pelo overclocking.

Devido às limitações, o tamanho real da memória de 4GB reservada para utilização em sistemas operativos Windows® 32-bits poderá ser inferior. Os sistemas operativos Windows® 64-bits não possuem essas limitações. Pode utilizar o ASRock XFast RAM para dar uso à memória que o Windows® não utiliza.

1.3 Configuração dos jumpers

A imagem abaixo ilustra como os jumpers são configurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". A imagem ilustra um jumper de 3 pinos cujos pino1 e pino2 estão "Curtos" quando a tampa do jumper é colocada nestes 2 pinos.

Short Open 1 2 3

Jumper para limpar o CMOS

(CLRCMOS1)

Limpar CMOSPredefinição

CLRCMOS1 permite-lhe limpar os dados no CMOS. Para limpar e repor os parâmetros do sistema para os valores predefinidos, encerre o computador e desligue a ficha da tomada. Depois de aguardar 15 segundos, utilize uma tampa de jumper para ligar o pino2 e o pino3 no CLRCMOS1 durante 5 segundos. No entanto, não limpe o CMOS logo após ter efectuado a actualização da BIOS. Se precisar de limpar o CMOS logo após ter terminado uma actualização da BIOS, deverá primeiro iniciar o sistema e voltar a encerrá-lo antes de efectuar a acção de limpeza do CMOS. Tenha em atenção que a palavra-passe, data, hora e perfil predefinido de utilizador apenas serão limpos se a pilha do CMOS for retirada.

Se limpar o CMOS, poderá ser detectada a abertura da caixa. Ajuste a opção do BIOS "Limpar estado" para limpar o registo anterior de estado de intrusão no chassis.

1.4 Terminais e conectores integrados

Os terminais e conectores integrados NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa principal.

Terminal do painel de sistema

Ligue o botão de alimentação, o botão de reposição e o indicador do estado do sistema no chassis a este terminal de acordo com a descrição abaixo. Tenha em atenção os pinos positivos e negativos antes de ligar os cabos.

PWRBTN (Botão de alimentação):

Ligue ao botão de alimentação no painel frontal do chassis. Pode configurar a forma para desligar o seu sistema através do botão de alimentação.

RESET (Botão de reposição):

Ligue ao botão de reposição no painel frontal do chassis. Prima o botão de reposição para reiniciar o computador caso este bloqueie e não seja possível reiniciar normalmente.

PLED (LED de alimentação do sistema):

Ligue ao indicador do estado da alimentação no painel frontal do chassis. O LED ficará acesso quando o sistema estiver em funcionamento. O LED ficará intermitente quando o sistema estiver nos estados de suspensão S1/S3. O LED ficará desligado quando o sistema estiver no estado de suspensão S4 ou desligado (S5).

HDLED (LED de actividade do disco rígido):

Ligue ao LED de actividade do disco rígido no painel frontal do chassis. O LED ficará acesso quando o disco rígido estiver a ler ou a escrever dados.

O design do painel frontal poderá variar dependendo do chassis. Um módulo de painel frontal consiste principalmente em um botão de alimentação, um botão de reposição, um LED de alimentação, um LED de actividade do disco rígido, um altifalante, etc. Ao ligar o seu módulo de painel frontal do chassis a este conector, certifique-se de que os fios e os pinos têm uma correspondência exacta.

com uma velocidade de

transferência de dados de até 6,0 Gb/s.

Terminais USB 2.0

(USB_4_5 de 9 pinos)

Para além das duas portas

USB 2.0 no painel de E/

S, existem dois terminais

nesta placa principal. Cada

terminal USB 2.0 é capaz

de suportar duas portas.

Terminais USB 3.0

(USB3_4_5 de 19 pinos)

Para além das quatro

portas USB 3.0 no painel de E/S, existe um terminal nesta placa principal. Cada terminal USB 3.0 é capaz de suportar duas portas.

Este terminal destina-se à ligação de dispositivos áudio ao painel de áudio frontal.

1. O Áudio de alta definição suporta Detecção de ficha, mas o cabo de painel no chassis deverá suportar HDA para funcionar correctamente. Siga as instruções no nosso manual e no manual do chassis para instalar o seu sistema.
2. Se utilizar um painel de áudio AC'97, instale-o no terminal de áudio do painel frontal de acordo com os passos abaixo:

A. Ligue Mic_IN (MIC) a MIC2_L.
B. Ligue Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Ligue Terra (GND) a Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Não precisa de os ligar para o painel de áudio AC'97.
E. Para activar o microfone frontal, aceda ao separador "Microfone Frontal" no painel de controlo Realtek e ajuste o "Volume de gravação".

Terminal do altifalante do chassis

Ligue o altifalante do chassis a este terminal.

Conectores da ventoinha do chassis e alimentação (CHA_FAN1 de 4 pinos)

Ligue os cabos da ventoinha aos conectores da ventoinha colocando o cabo preto no pino de ligação à terra.

Conectores da ventoinha da CPU (CPU_FAN1 de 4 pinos) (consultar p.1, N.º 4)

Esta placa principal inclui um conector de ventoinha de CPU (Ventoinha silenciosa) de 4 pinos. Se pretender ligar uma ventoinha de CPU de 3 pinos, ligue-a ao Pino 1-3.

Conector de alimentação ATX (ATXPWR1 de 24 pinos) (consultar p.1, N.º 8)

Esta placa principal inclui um conector de alimentação de ATX de 24 pinos. Para utilizar uma fonte de alimentação ATX de 20 pinos, introduza-a no Pino 1 e Pino 13.

Conector de alimentação de 12V ATX (ATX12V1 de 8 pinos) (consultar p.1, N.º 3)

Esta placa principal inclui um conector de alimentação de 12V ATX de 8 pinos. Para utilizar uma fonte de alimentação ATX de 4 pinos, introduza-a no Pino 1 e Pino 5.

Esta placa principal suporta a função de detecção de ABERTURA da CAIXA que detecta se a tampa do chassis foi removida. Esta função requer um chassis com design de detecção de intrusão.

Este conector suporta um sistema com Módulo de Plataforma Confiável (TPM), que pode armazenar com segurança chaves, certificados digitais, palavras-passe e dados. Um sistema TPM também ajuda a melhorar a segurança de rede, a proteger identidades digitais e a garantir a integridade da plataforma.

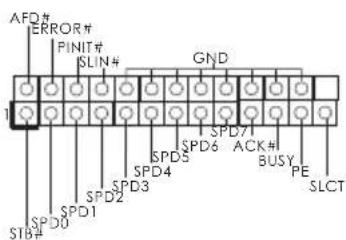

Terminal de porta de impressão (LPT1 de 25 pinos) (consultar p.1, N.º 25)

AFD# ERROR# PINIT# SLIN# GND SPD5 SPD6 SPD7 SPD4 SPD3 SPD2 SPD1 SPD0 STB# BUSY PE SLCT

Esta é uma interface para cabo de porta de impressão que permite a ligação conveniente de dispositivos de impressão.
