MANUALE UTENTE Q87M vPro ASROCK

Capitolo 1 Introduzione

Grazie per aver acquistato la scheda madre Q87M vPro ASRock, una scheda madre affidabile prodotta secondo i costanti e rigorosi controlli di qualità di ASRock.

La scheda madre offre eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di offrire sempre qualità e durata.

Dato che le specifiche della scheda madre e del software BIOS possono essere aggiornate, il contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modifiche del presente manuale, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.

1.1 Contenuto della confezione

Scheda madre Q87M vPro ASRock (fattore di forma Micro ATX)

Guida rapida di installazione ASRock Q87M vPro

CD di supporto ASRock Q87M vPro

2 x cavi dati Serial ATA (SATA) (opzionali)

1 x mascherina metallica posteriore I/O

1.2 Specifiche

Piattaforma	Fattore di forma Micro ATXDesign di condensatore solido
Stile superiore	Home Cloud
CPU	Supporta Intel® CoreTM i7 / i5 / i3 di 4^ generazione / Xeon® / Pentium® / Celeron® in LGA1150 Package4 Power Phase DesignSupporta la tecnologia Intel® Turbo Boost 2.0
Chipset	Intel® Q87Supporta la tecnologia Intel® vProTMSupporta la tecnologia Intel® Active Management 9.0Supporta Intel® Small Business Advantage 2.0* Intel® Small Business Advantage, tecnologia Intel® vProTM e tecnologia Intel® Active Management 9.0 possono essere supportati solo con la famiglia di processori Intel® CoreTM vProTM
Memoria	Tecnologia memoria DDR3 Dual Channel4 x slot DIMM DDR3Supporta la memoria DDR3 1600/1333/1066 non ECC, senza bufferCapacità max. della memoria di sistema: 32 GBSupporta Intel® Extreme Memory Profile (XMP)1.3/1.2
Slot di espansione	1 x PCI Express 3.0 x16 slot2 x PCI Express 2.0 x1 slot1 x slot PCI
Grafica	La videografica integrata della scheda video HD Intel® e le uscite VGA possono essere supportate soltanto con processori con GPU integrata.Supporta la videografica integrata della scheda video HD Intel®: Intel® Quick Sync Video con AVC, MVC (S3D) e MPEG-2 Full HW Encode1,Intel® InTruTM 3D, tecnologia Intel® Clear Video HD , Intel®InsiderTM, Intel® HD Graphics 4400/4600Pixel Shader 5.0, DirectX 11.1
Grafica	Memoria condivisa max. 1792 MBQuattro opzioni d'output VGA: D-Sub, DVI-D, HDMI e DisplayPortSupporta il triplo monitorSupporta la tecnologia HDMI con una risoluzione max. fino a 1920 x 1200 a 60 HzSupporta DVI-D con una risoluzione max. fino a 1920 x 1200 a 60 HzSupporta D-Sub con una risoluzione max. fino a 1920 x 1200 a 60 HzSupporta DisplayPort con una risoluzione max. fino a 3840 x 2160 a 60 HzSupporta Auto Lip Sync, Deep Color (12 bpc), xvYCC e HBR (High Bit Rate Audio) con HDMI (è necessario un monitor conforme ad HDMI)Supporto della funzione HDCP con le porte DVI-D, HDMI e DisplayPortSupporta Full HD 1080p Blu-ray (BD), riproduzione con DVI-D, HDMI e porte DisplayPort

Audio	5.1 CH HD Audio (Realtek ALC662 Audio Codec)
LAN	LAN Gigabit 10/100/1000 Mb/sGiga PHY Intel® I217LMSupporta la tecnologia Intel® Remote Wake e iSCSI Remote BootSupporta Wake-On-LANSupporta Energy Efficient Ethernet 802.3azSupporta PXE
I/O pannello posteriore	1 Porta mouse PS/2
	1 x porta tastiera PS/2
	1 x porta D-Sub
	1 x porta DVI-D
	1 x porta HDMI
	1 x DisplayPort
	2 x porte USB 2.0
	4 x porte USB 3.0
	1 Porta RJ-45 LAN con LED (LED ACT/LINK e LED SPEED)
	Jack audio HD: Ingresso linea / altoparlante frontale / microfono

Archiviazione

6 x connettori SATA3 6,0 Gb/s, supporto RAID (RAID 0, RAID 1, RAID 5, RAID 10, tecnologia Intel Rapid Storage 12 e tecnologiaSmart Response Intel), NCQ, AHCI e funzioni “Hot Plug”

Connettore	1 x header porta stampa
	1 x header porta COM
	1 x header LED di alimentazione
	1 x header di intrusione nello chassis
	1 x header TPM
	2 x connettori ventola CPU (1 x 4 pin, 1 x 3 pin)
	2 x connettori ventola chassis (1 x 4 pin, 1 x 3 pin)
	1 x connettore ventola alimentazione (3 pin)
	1 x connettore alimentazione ATX a 24 pin
	1 x connettore alimentazione da 12 V a 8 pin
	1 x connettore audio pannello anteriore
	2 x header USB 2.0 (supporto 4 porte USB 2.0)
	1 Collettore USB 3.0 (supportano 2 porte USB 3.0)

* Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com

Caratter-istiche del BIOS	BIOS legale 64 Mb AMI UEFI con supporto GUI multilingue
	Eventi di wake up conformi ad ACPI 1.1
	Supporto SMBIOS 2.3.1
	Multiregolazione tensione CPU, DRAM, PCH 1,05 V, PCH 1,5 V
CD disupporto	Driver, Utilità, software antivirus (versione di prova), versionedi prova di CyberLink MediaEspresso 6.5, browser e barra deglistrumenti Google Chrome, Start8, MeshCentral, Splashtop Streamer
HardwareMonitor	Sensore temperatura CPU/chassisTachimetro CPU/chassis/ventola alimentazioneVentola silenziosa CPU/chassis (consente l'autoregolazionedella velocità della ventola dello chassis mediante latemperatura della CPU)Controllo multivelocità della ventola di CPU/chassisRilevamento CASE OPENMonitoraggio tensione: +12 V, +5 V, +3,3 V, CPU Vcore
SO	Microsoft® Windows® 8/8 a 64-bit/7/conforme a 7 a 64-bit
Certificazioni	FCC, CE, WHQLErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)

Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può influenzare la stabilità del sistema o perfino provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.

A causa della limitazione, l'effettiva dimensione della memoria può essere inferiore a 4 GB per riservare l'uso del sistema ai sistemi operativi di Windows ^® a 32 bit. I sistemi operativi Windows ^® a 64 bit non possiedono tali limitazioni. È possibile utilizzare la RAM XFast di ASRock per utilizzare la memoria che Windows ^® non può utilizzare.

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati" quando un cappuccio del jumper è posizionato su questi 2 pin.

Short

Open

Jumper per azzerare la CMOS

(CLRCMOS1)

(vedere pag. 1, n. 12)

1_2

2_3

Azzerare la CMOSpredefinito

CLRCMOS1 consente di azzerare i dati presenti nella CMOS. Per azzerare e reimpostare i parametri del sistema alla configurazione predefinita, spegnere il computer e scollegare il cavo di alimentazione dalla rete. Dopo aver atteso 15 secondi, utilizzare un cappuccio del jumper per cortocircuitare il pin2 e il pin3 su CLRCMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS. La password, la data, l'ora e il profilo predefinito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS.

Se si azzera la CMOS, può essere rilevato il case aperto. Regolare l'opzione del BIOS "Azzerare stato" per azzerare il registro del precedente stato di intrusione nello chassis.

1.4 Header e connettori sulla scheda

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.

Header sul pannello del sistema

(PANEL1 a 9 pin)

(vedere pag. 1, n. 16)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato del sistema sullo chassis su questo header secondo la seguente assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruttore di alimentazione):

collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile configurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione.

RESET (interruttore di reset):

collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pannello anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del filo e le assegnazioni del pin corrispondano correttamente.

Connettori Serial ATA3

(SATA_0:

vedere pag.1, n. 15)

(SATA_1:

vedere pag.1, n. 18)

(SATA_2:

vedere pag.1, n. 14)

(SATA_3:

vedere pag.1, n. 19)

(SATA_4:

vedere pag.1, n. 11)

(SATA_5:

vedere pag.1, n. 20)

SATA_5 SATA_4 SATA_3 SATA_2 SATA_1 SATA_0

Questi sei connettori

SATA3 supportano cavi dati SATA per dispositivi di archiviazione interna, con una velocità di trasferimento dati fino a 6 Gb/s.

Header USB 2.0

(USB_4_5 a 9 pin)

(vedere pag. 1, n. 23)

(USB_6_7 a 9 pin)

(vedere pag. 1, n. 24)

USB PWR P- P+ GND DUMMY 1 P- P+ GND USB PWR

Oltre alle due porte USB 2.0 sul pannello I/O, su questa scheda madre vi sono due header. Ciascun header USB 2.0 può supportare due porte.

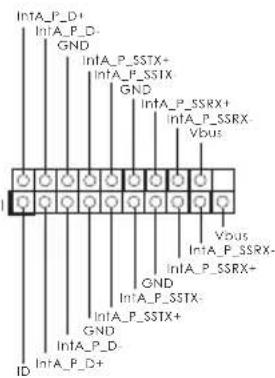

Header USB 3.0

(USB3_4_5 a 19 pin)

(vedere pag. 1, n. 21)

IntA_P_D+ IntA_P_D- GND IntA_P_SSTX+ IntA_P_SSTX- GND IntA_P_SSRX+ IntA_P_SSRX- Vbus I Vbus IntA_P_SSRX- GND IntA_P_SSTX+ IntA_P_SSTX+ GND IntA_P_D- ID IntA_P_D+

Oltre alle quattro porte USB 3.0 sul pannello I/O, su questa scheda madre vi è un header. Ciascun header USB 3.0 può supportare due porte.

Header audio pannello anteriore (AUDIO1_HD a 9 pin) (vedere pag. 1, n. 27)

Questo header serve a collegare i dispositivi audio al pannello audio anteriore.

1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC'97, installarlo sull'header audio del pannello anteriore seguendo le fasi di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.

B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.

C. Collegare Ground (GND) a Ground (GND).

D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.

Per attivare il microfono anteriore, andare alla scheda "MicAnt" nel pannello di controllo Realtek e regolare il "Volume di registrazione".

Header altoparlante chassis

(SPEAKER1 a 4 pin)

(vedere pag. 1, n. 13)

Collegare l'altoparlante dello chassis a questo header.

Connettori ventola dello chassis e di alimentazione

(CHA_FAN1 a 4 pin)

(vedere pag. 1, n. 10)

(CHA_FAN2 a 4 pin)

(vedere pag. 1, n. 9)

(PWR_FAN1 a 3 pin)

(vedere pag. 1, n. 2)

Collegare i cavi della ventola ai connettori della ventola e far corrispondere il filo nero al pin di terra.

GND +12V PWR_FAN_SPEED

Connettori della ventola della CPU (CPU_FAN1 a 4 pin) (vedere pag. 1, n. 4)

(CPU_FAN2 a 4 pin) (vedere pag. 1, n. 5)

+12V GN D CPU_FAN_SPEED FAN_SPEED_CONTROL

Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.

Connettore di alimentazione ATX (ATXPWR1 a 24 pin) (vedere pag. 1, n. 8)

Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin1 e il pin 13.

Connettore di alimentazione ATX da 12 V (ATX12V1 a 8 pin) (vedere pag. 1, n. 3)

Questa scheda madre è dotata di un connettore di alimentazione ATX da 12 V a 8 pin. Per utilizzare un'alimentazione ATX a 4 pin, collegarla lungo il pin1 e il pin 5.

Header porta seriale (COM1 a 9 pin) (vedere pag. 1, n. 26)

RRXD1 DDTR#1 DDSR#1 CCTS#1 RRI#1 RRTS#1 GND TTXD1 DDCD#1

Questo header COM1 supporta un modulo di porta seriale.

Header di intrusione nello chassis (CI1 a 2 pin) (vedere pag. 1, n. 22)

Questa scheda madre supporta la funzionalità di rilevamento CASE OPEN che rileva se il coperchio dello chassis è stato rimosso. Questa funzione richiede uno chassis con caratteristiche di rilevamento di intrusione nello chassis.

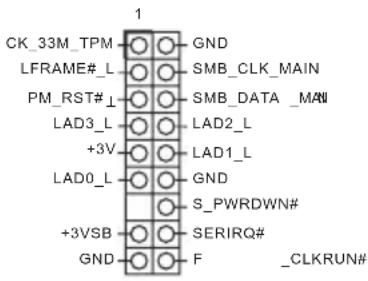

Header TPM (TPMS1 a 17 pin) (vedere pag. 1, n. 1)

CK_33M_TPM LFRAME#_L PM_RST#_⊥ LAD3_L +3V LAD0_L +3VSB GND GND SMB_CLK_MAIN SMB_DATA _MA# LAD2_L LAD1_L GND S_PWRDWN# SERIRQ# F _CLKRUN#

Questo connettore supporta il sistema Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certificati digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piattaforma.

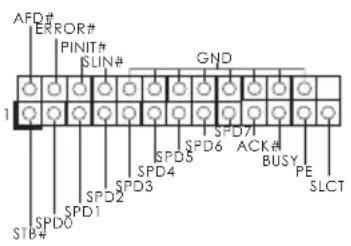

Header porta di stampa (LPT1 a 25 pin) (vedere pag. 1, n. 25)

AFD# ERROR# PINIT# SLIN# GND 1 SPD5 SPD6 SPD7 SPD4 SPD3 SPD2 SPD1 SPD0 STB# BUSY PE SLCT

Si tratta di un'interfaccia per il cavo della porta di stampa che consente una comoda connessione ai dispositivi della stampante.
