MODE D'EMPLOI Q87M vPro ASROCK

Chapitre 1 Introduction

Nous vous remercions d'avoir acheté cette carte mère ASRock Q87M vPro, une carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.

Les spécifications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d'une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.

1.1 Contenu de l'emballage

Carte mère ASRock Q87M vPro (facteur de forme Micro ATX)

Guide d'installation rapide d'ASRock Q87M vPro

CD de support d'ASRock Q87M vPro

2 x câbles de données Serial ATA (SATA) (Optionnel)

1 x panneau de protection E/S

1.2 Spécifications

Plateforme	Facteur de forme Micro ATXConception à condensateurs solides
A-Style	Home Cloud
Processeur	Prend en charge les processeurs de 4ème Génération Intel®CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® en package LGA1150Alimentation à 4 phasesPrend en charge la technologie Intel® Turbo Boost 2.0
Chipset	Intel® Q87Prend en charge Intel® vProTM TechnologyPrend en charge Intel® Active Management Technology 9.0Prend en charge Intel® Small Business Advantage 2.0* Intel® Small Business Advantage, Intel® vProTM Technology et Intel® Active Management Technology 9.0 peuvent être pris en charge uniquement avec la famille de processeurs Intel® CoreTM vProTM
Mémoire	Technologie mémoire double canal DDR34 x fentes DIMM DDR3Prend en charge les mémoires sans tampon non ECC DDR31600/1333/1066Capacité max. de la mémoire système : 32GoPrend en charge Intel® Extreme Memory Profile (XMP)1.3/1.2
Fented'expansion	1 x fente PCI Express 3.0 x162 x fentes PCI Express 2.0 x11 x fente PCI
Graphiques	La technologie Intel® HD Graphics Built-in Visuals et les sorties VGA sont uniquement prises en charge par les processeurs intégrant un contrôleur graphique.Prend en charge la technologie Intel® HD Graphics Built-in Visuals : Intel® Quick Sync Video avec AVC, MVC (S3D) et MPEG-2 Full HW Encode1,Intel® InTruTM 3D, Intel® Clear Video HD Technology, Intel®InsiderTM, Intel® HD Graphics 4400/4600Pixel Shader 5.0, DirectX 11.1
Graphiques	Mémoire partagée max. 1792MoQuatre options de sortie VGA : D-Sub, DVI-D, HDMI et DisplayPortPrend en charge la configuration à triple moniteursPrend en charge la technologie HDMI avec une résolution maximale de 1920x1200 @ 60HzPrend en charge le mode DVI-D avec une résolution maximale de 1920x1200 @ 60HzPrend en charge le mode D-Sub avec une résolution maximale de 1920x1200 @ 60HzPrend en charge le mode DisplayPort avec une résolution maximale de 3840x2160 @ 60HzPrend en charge les technologies Auto Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio) avec HDMI (un écran compatible HDMI est requis)Prend en charge la fonction HDCP via ports DVI-D, HDMI et DisplayPortPrend en charge la lecture Blu-ray (BD) Full HD 1080p via ports DVI-D, HDMI et DisplayPort
Audio	Audio 5.1 CH HD (Codec audio Realtek ALC662)
Réseau	Gigabit LAN 10/100/1000 Mb/sGiga PHY Intel® I217LMPrend en charge Intel® Remote Wake et iSCSI Remote Boot TechnologyPrend en charge la fonction Wake-On-LANPrend en charge la fonction d’économie d’énergie Ethernet 802.3azPrend en charge PXE

Connectique du panneau arrière

1 x port souris PS/2

1 x port clavier PS/2

1 x port D-Sub

1 x port DVI-D

1 x port HDMI

1 x DisplayPort

2 x ports USB 2.0

4 x ports USB 3.0

1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)

Connecteurs jack audio HD : Entrée ligne / haut-parleur avant / microphone

Stockage

6 x connecteurs SATA3 6,0 Go/s, compatibles RAID (RAID 0, RAID 1, RAID 5, RAID 10, technologies Intel Rapid Storage 12 et Intel

Smart Response), NCQ, AHCI et « Hot Plug »

Connectique

1 x embase pour port d'impression

1 x embase pour port COM

1 x embase LED d'alimentation

1 x embase d'intrusion châssis

1 x embase TPM

2 x connecteurs pour ventilateur de processeur (1 x 4 broches,

1 x 3 broches)

2 x connecteurs pour ventilateur de châssis (1 x 4 broches, 1 x 3 broches)

1 x connecteur pour ventilateur d'alimentation (3 broches)

1 x connecteur d'alimentation ATX 24 broches

1 x connecteur d'alimentation 12V 8 broches

1 x connecteur audio panneau frontal

2 x embases USB 2.0 (pour 4 ports USB 2.0)

1 x embase USB 3.0 (pour 2 ports USB 3.0)

Caractéris- tiques du BIOS

BIOS UEFI AMI 64Mo avec prise en charge d'interface graphique multilingue

Utilitaires, logiciel AntiVirus (version d'évaluation), version d'essai CyberLink MediaEspresso 6.5, navigateur Google Chrome et barre d'outils, Start8, MeshCentral, Splashtop Streamer

Surveillance du matériel

Détection de la température du processeur/châssis Tachéomètre processeur/châssis/ventilateur d'alimentation Fonction ventilateur silencieux processeur/châssis Quiet Fan (permet au ventilateur du châssis d'adapter sa vitesse de rotation automatiquement en fonction de la température du processeur) Contrôle simultané des vitesse du ventilateur processeur/ châssis Détection CHASSIS OUVERT Surveillance de la tension d'alimentation : +12V, +5V, +3,3V, CPU Vcore

Système d'exploitation

Compatible Microsoft® Windows® 8 / 8 64-bit / 7 / 7 64-bits

Certifications

* pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com

Il est important de signaler que l'overcloking présente certains risques, incluant des modifications du BIOS, l'application d'une technologie doverclocking déliée et l'utilisation d'outils d'overclocking développés par des tiers. La stabilité de votre système peut être affectée par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du système. L'overclocking se fait à vos risques et périls. Nous ne pourrons en aucun cas être tenus pour responsables des dommages éventuels provoqués par l'overclocking.

En raison de limitations dues au système d'exploitation, la capacité de mémoire utilisée sous Windows* 32-bit peut être inférieure à 4 Go. Cette limitation ne concerne pas les systèmes d'exploitation Windows* 64-bit. Vous pouvez utiliser ASRock XFast RAM pour utiliser la mémoire dont Windows* ne peut se servir.

1.3 Configuration des cavaliers (Jumpers)

L'illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est 'court-circuité'. Si le capuchon du cavalier n'est pas installé sur les broches, le cavalier est 'ouvert'. L'illustration représente un cavalier à 3 broches dont les broches 1 et 2 sont « court-circuitées » si un capuchon de cavalier est posé sur ces 2 broches.

Short

Open

Cavalier Clear CMOS (CLRCMOS1)

(voir p.1, No. 12)

Fonction Clear CMOSPar défaut

CLRCMOS1 vous permet d'effacer les donnés de la CMOS. Pour effacer les paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre ordinateur et débrancher son cordon d'alimentation. Patientez 15 secondes, puis utilisez un capuchon de cavalier pour court-circuiter la broche 2 et la broche 3 sur CLRCMOS1 pendant 5 secondes. Toutefois, n'effacez pas la CMOS immédiatement après avoir mis à jour le BIOS. Si vous avez besoin d'effacer les données CMOS après une mise à jour du BIOS, vous devez tout d'abord redémarrer le système, puis l'éteindre avant de procéder à l'effacement de la CMOS. Veuillez noter que les paramètres mot de passe, date, heure et profil de l'utilisateur seront uniquement effacés en cas de retrait de la pile de la CMOS.

Si vous effacez la CMOS, l'alerte de châssis ouvert peut se déclencher. Veuillez régler l'option du BIOS sur « Effacer » pour supprimer l'historique des intrusions de châssis précédentes.

1.4 Embases et connecteurs de la carte mère

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.

Embase du panneau système

(PANNEAU1 à 9 broches) (voir p.1, No. 16)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d'état du système présents sur le châssis sur cette embase en respectant la configuration des broches illustrée ci-dessous. Repérez les broches positive et négative avant de brancher les câbles.

PWRBTN (bouton d'alimentation):

pour brancher le bouton d'alimentation du panneau frontal du châssis. Vous pouvez configurer la façon dont votre système doit s'arrêter à l'aide du bouton de mise en marche.

RESET (bouton de réinitiélisation):

pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez sur le bouton de réinitialisation pour redémarrer l'ordinateur en cas de plantage ou de dysfonctionnement au démarrage.

PLED (LED d'alimentation du système) :

pour brancher le témoin d'état de l'alimentation du panneau frontal du châssis. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).

HDLED (LED d'activité du disque dur) :

pour brancher le témoin LED d'activité du disque dur du panneau frontal du châssis. Le LED est allumé lorsque le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau frontal est principalement composé d'un bouton de mise en marche, bouton de réinitialisation, LED d'alimentation, LED d'activité du disque dur, haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire correspondre les fils et les broches.

Connecteurs Serial ATA3

(SATA_0:

voir p.1, No. 15)

(SATA_1:

voir p.1, No. 18)

(SATA_2:

voir p.1, No. 14)

(SATA_3:

voir p.1, No. 19)

(SATA_4:

voir p.1, No. 11)

(SATA_5:

voir p.1, No. 20)

SATA_5

SATA_4

SATA 3

SATA 2

SATA_1

SATA_0

Ces six connecteurs

SATA3 sont compatibles avec les câbles de données SATA pour les appareils de stockage internes avec un taux de transfert maximal de 6,0 Go/s.

Embases USB 2.0

(USB_4_5 à 9 broches)

(voir p.1, No. 23)

(USB_6_7 à 9 broches)

(voir p.1, No. 24)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

En plus des deux ports USB 2.0 sur le panneau E/S, cette carte mère est dotée de deux embases. Chaque embase USB 2.0 peut prendre en charge deux ports.

Embases USB 3.0

(USB3_4_5 à 19 broches)

(voir p.1, No. 21)

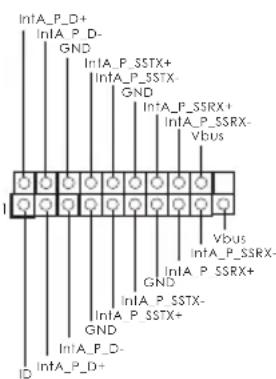

IntA_P_D+ IntA_P_D- GND IntA_P_SSTX+ IntA_P_SSTX- GND IntA_P_SSRX+ IntA_P_SSRX- Vbus I/O Vbus IntA_P_SSRX- GND IntA_P_SSRX+ IntA_P_SSTX- GND IntA_P_SSTX+ IntA_P_D- ID IntA_P_D+

En plus des quatre ports USB 3.0 sur le panneau E/S, cette carte mère est dotée d'une embase supplémentaire. Chaque embase USB 3.0 peut prendre en charge deux ports.

Embase audio du panneau frontal (HD_AUDIO1 à 9 broches) (voir p.1, No. 27)

Cette embase sert au branchement des appareils audio au panneau audio frontal.

1. L'audio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du châssis pour installer votre système.
2. Si vous utilisez un panneau audio AC'97, veuillez le brancher sur l'embase audio du panneau frontal en procédant comme suit :
   A. branchez Mic_IN (MIC) sur MIC2_L.
   B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
   C. branchez la mise à terre (GND) sur mise à terre (GND).
   D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile de les brancher avec le panneau audio AC'97.
   E. Pour activer le micro frontal, sélectionnez l'onglet « FrontMic » du panneau de contrôle Realtek et réglez le paramètre « Volume d'enregistrement ».

Embase du haut-parleur du châssis

(SPEAKER1 à 4 broches) (voir p.1, No. 13)

Veuillez brancher le haut-parleur du châssis sur cette embase.

Connecteurs du châssis et de l'alimentation du ventilateur

(CHA_FAN1 à 4 broches) (voir p.1, No. 10)

(CHA_FAN2 à 4 broches) (voir p.1, No. 9)

(PWR_FAN1 à 3 broches) (voir p.1, No. 2)

GND +12V PWR_FAN_SPEED

Veuillez brancher les câbles du ventilateur sur les connecteurs du ventilateur, puis reliez le fil noir à la broche de mise à terre.

Connecteurs du ventilateur du processeur (CPU_FAN1 à 4 broches) (voir p.1, No. 4)

(CPU_FAN2 à 4 broches) (voir p.1, No. 5)

+12V GND CPU_FAN_SPEED FAN_SPEED_CONTROL

Cette carte mère est dotée d'un connecteur pour ventilateur de processeur (Quiet Fan) à 4 broches. Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuillez le brancher sur la Broche 1-3.

Connecteur d'alimentation ATX (ATXPWR1 à 24 broches) (voir p.1, No. 8)

Cette carte mère est dotée d'un connecteur d'alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 13.

Connecteur d'alimentation ATX 12V (ATX12V1 à 8 broches) (voir p.1, No. 3)

Cette carte mère est dotée d'un connecteur d'alimentation ATX 12V à 8 broches. Pour utiliser une alimentation ATX à 4 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 5.

Embase pour port série (COM1 à 9 broches) (voir p.1, No. 26)

Cette embase COM1 prend en charge un module de port série.

Embase d'intrusion châssis (CI1 à 2 broches) (voir p.1, No. 22)

Cette carte mère prend en charge la fonction de détection CHASSIS OUVERT qui alerte l'utilisateur en cas de retrait du boîtier du châssis. Cette fonction requiert un châssis à conception intégrant la détection d'intrusion.

Embase TPM (TPMS1 à 17 broches) (voir p.1, No. 1)

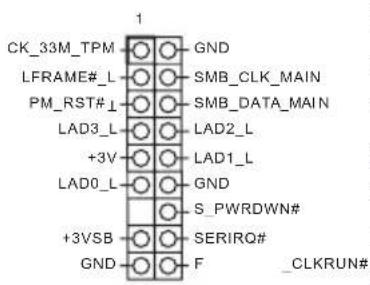

CK_33M_TPM LFRAME#_L PM_RST#_ LAD3_L +3V LAD0_L +3VSB GND GND SMB_CLK_MAIN SMB_DATA_MAIN LAD2_L LAD1_L GND S_PWRDWN# SERIRQ# F CLKRUN#

Ce connecteur prend en charge un module TPM (Trusted Platform Module – Module de plateforme sécurisée), qui permet de sauvegarder clés, certificats numériques, mots de passe et données en toute sécurité. Le système TPM permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l'intégrité de la plateforme.

Embase de port d'impression (LPT1 à 25 broches) (voir p.1, No. 25)

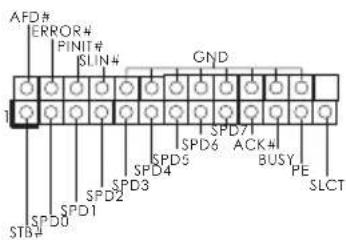

AFD# ERROR# PINIT# SLIN# GND SPD7 SPD6 SPD5 SPD4 SPD3 SPD2 SPD1 SPD0 STB# BUSY PE SLCT

Il s'agit d'une interface pour le câble du port d'impression qui permet un branchement aisé des périphériques d'impression.

Conectores ATA3 de série

(SATA_0:
