KULLANIM KILAVUZU Q87M vPro ASROCK

ASRock'ın zorlu kalite kontrol süreçlerinden geçmiş olan güvenilir ASRock Q87M vPro anakartını satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar.

Anakart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu dokümantasyonun içeriği herhangi bir bildirimde bulunulmaksızın değiştirilebilir. Bu kılavuz üzerinde herhangi bir değişiklik yapılması halinde, güncellenmiş sürüm, herhangi bir bildirim yapılmaksızın ASRock'ın web sitesinde yer alacaktır.. Bu anakart ile ilgili olarak teknik destek almak istiyorsanız, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin. En güncel VGA kartları ve CPU destek listelerini de ASRock'ın web sitesinden bulabilirsiniz. ASRock web sitesi http://www.asrock.com.

1.1 Ambalaj İçeriği

ASRock Q87M vPro Anakart (Micro ATX Form Faktörü)

ASRock Q87M vPro Hızlı Kurulum Kılavuzu

ASRock Q87M vPro Destek CD'si

2 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı)

1 x I/O Panel Kalkanı

1.2 Özellikler

Platform	Micro ATX Form FaktörüTam Katı Bağlayıcı tasarımı
A-Stili	Home Cloud
CPU	4ncü Nesil Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron®, LGA1150 Paketinde desteklemektedir4 Güç Safhası TasarımıIntel® Turbo Boost 2.0 Teknolojisini destekler
Yonga küm-esi	Intel® Q87Intel® vProTM Teknolojisini desteklerIntel® Active Management Technology 9.0 desteklerIntel® Küçük İşletme Avantaj 2.0 özelliğini destekler* Intel® Small Business Advantage, Intel® vProTM Technology ve Intel® Active Management Technology 9.0 yalnızca Intel® CoreTM vProTM işlemci ailesiyle desteklenebilir.
Bellek	Çift Kanallı DDR3 bellek teknolojisi4 x DDR3 DIMM yuvalarıDDR3 1600/1333/1066 ECC olmayan, ara belleğe alınmamış belleği desteklerMaksimum sistem belleği kapasitesi: 32GBIntel® Üstün Bellek Profili (XMP)1.3/1.2 özelliğini destekler
Genişletme Yuvası	1 x PCI Express 3.0 x16 yuva2 x PCI Express 2.0 x1 yuva1 x PCI yuvası
Grafikler	Intel® HD Graphics Dahili Görselleri ile VGA çıktıları, yalnızca GPU entegre edilmiş işlemciler ile desteklenir.Intel® HD Graphics Dahili Görsellerini destekler : AVC, MVC (S3D) ve MPEG-2 Full HW Encode1 ile Intel® Quick Sync VideoIntel® InTruTM 3D, Intel® Clear Video HD Teknolojisi, Intel® InsiderTM, Intel® HD Graphics 4400/4600Pixel Shader 5.0, DirectX 11.1
Grafikler	Maksimum paylaşılan bellek 1792MBDört VGA Çıkışı seçeneği: D-Sub, DVI-D, HDMI ve DisplayPortÜçlü Monitör Desteği1920x1200 @ 60Hz'ye kadar çözünürlükte HDMI Teknolojisini destekler1920x1200 @ 60Hz'ye kadar DVI-D işlevini destekler1920x1200 @ 60Hz'ye kadar çözünürlükle D-Sub işlevini destekler3840x2160 @ 60Hz'ye kadar DisplayPort işlevini desteklerHDMI ile Otomatik Dudak Senkronizasyonu (12bpc), xvYCC ve HBR (Yüksek Bit Hızında Ses) özelliklerini destekler(Uyumlu bir HDMI monitörü kullanılmalıdır)DVI-D, HDMI ve DisplayPort bağlantı noktaları ile HDCP işlevini desteklerDVI-D, HDMI ve DisplayPort bağlantı noktalarıyla Tam HD 1080p Blu-ray (BD) kayıttan yürütme özelliklerini destekler
Ses	5.1 CH HD Ses (Realtek ALC662 Ses Kodlayıcı)
LAN	Gigabit LAN 10/100/1000 Mb/sGiga PHY Intel® I217LMIntel® Uzaktan Açma ve iSCSI Uzaktan Önyükleme Teknolojisi desteklerLAN Açılışını DesteklerEnerji Verimliliğine Sahip Ethernet 802.3az işlevini desteklerPXE özelliğini destekler
Arka PanelI/O	1 x PS/2 Fare Bağlantı Noktası1 x PS/2 Klavye Bağlantı Noktası1 x D-Sub Bağlantı Noktası1 x DV-D Bağlantı Noktası1 x HDMI Bağlantı Noktası1 x DisplayPort2 x USB 2.0 Bağlantı noktası4 x USB 3.0 Bağlantı noktasıLED'e sahip 1 x RJ-45 LAN Bağlantı Noktaları (ACT/LINK LED ve SPEED LED)HD Ses Jakı: Hat Girişi / Ön Hoparlör / Mikrofon
Depolama	6 x SATA3 6,0 Gb/s konektör, RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Hızlı Depolama Teknolojisi 12 ve Intel Akıllı Yanıt Teknolojisi), NCQ, AHCI ve “Hot Plug” işlevlerini destekler
Bağlayıcı	1 x Yazdırma Bağlantı noktası bağlantısı1 x COM bağlantı noktası1 x Güç LED bağlantısı1 x Kasa Yetkisiz Erişim bağlantısı1 x TPM bağlantısı2 x CPU Fan bağlayıcıları (1 x 4-pin, 1 x 3-pin)2 x Kasa Fanı konektörü (1 x 4-pin, 1 x 3-pin)1 x Güç Fanı bağlayıcısı (3-pin)1 x 24 pin ATX güç bağlayıcısı1 x 8 pin 12V güç bağlayıcısı1 x Ön panel ses bağlayıcısı2 x USB 2.0 bağlantısı (4 USB 2.0 bağlantı noktasını destekler)1 x USB 3.0 bağlantısı (2 USB 3.0 bağlantı noktasını destekler)
BIOSÖzelliği	Çok dilli GUI Desteği ile 64Mb AMI UEFI Legal BIOSACPI 1.1 Uyumluluğu Uyandırma OlaylarıSMBIOS 2.3.1 DesteğiCPU, DRAM, PCH 1,05V, PCH 1,5V Voltaj Çoklu Ayarı
Destek CD'si	Sürücüler, Yardımcı Yazılımlar, AntiVirüs Yazılımı (Deneme Sürümü), CyberLink MediaEspresso 6.5 Deneme Sürümü, Google Chrome Tarayıcı ve Araç Çubuğu, Start8, MeshCentral, Splashtop Streamer
Donanım Monitörü	CPU/Kasa Sıcaklığı TespitiCPU/Kasa/Güç Fanı DevirölçerCPU/Kasa Sessiz Fan (Kasa Fan Hızının CPU Sıcaklığına Göre Otomatik olarak Ayarlanması Sağlar)CPU/Kasa Fanı Çoklu Hız KontrolüKASA AÇIK algılamasıVoltaj İzleme: +12V, +5V, +3,3V, CPU Vcore
OS	Microsoft® Windows® 8 / 8 64-bit / 7 / 7 64-bit ile uyumlu
Belgeler	FCC, CE, WHQLErP/EuP için hazır (ErP/EuP için hazır güç beslemesi gereklidir)

* Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com

Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojinin uygulanması ya da üçüncü kişilerin hız aşırtnma araçlarının kullanılması da dahil olmak üzere tüm hız aşırtnma işlemlerinin belirli bir risk taşıdığı unutmayın. Hız aşırtnma, sisteminizin dayanıkllığını etkileyebilir, hatta sisteminizde yer alan bileşen ve aygıtlara zarar verebilir. Bunu riski ve masrafları size ait olmak üzere gerçekleştirilmelidir. Hız aşırtmadan doğabilecek zararlar konusunda sorumlu olmayacağız.

Sınırlamalar nedeniyle, gerçek bellek boyutu Windows® 32-bit işletim sistemleri çerçevesinde sistem kullanımına ayrıldığı için 4GB'den az olabilir. Windows® 64-bit işletim sistemlerinde bu tür sınırlamalar yoktur. Windows® tarafından kullanılmayan bellekten faydalanmak için ASRock XFast RAM'i kullanabilirsiniz.

1.3 Bağlantı Teli Kurulumu

Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Kısa" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı teli kapağı bulunan 3-pin bağlantı telini göstermektedir.

Short

Open

CMOS'u Temizle Bağlantı Teli

(CLRCMOS1)

(bkz. sf.1, No. 12)

CMOS'u TemizleVarsayılan

CLRCMOS1, CMOS verilerini temizlememizi sağlar. Sistem parametrelerini temizlemek ve varsayılan kurulum ayarlarına sıfırlamak için, lütfen bilgisayarı kapatın ve güç kablosunu güç beslemesinden çekin. 15 saniye bekledikten sonra, CLRCMOS1 üzerindeki pin2 ve pin3'ü 5 saniye boyunca kısaltmak için bir bağlantı teli kullanın. Ancak, CMOS'u lütfen BIOS'u güncelledikten hemen sonra temizlemeyin. BIOS'u güncelledikten hemen sonra CMOS'u temizlemeniz gerekirse, önce sistemi başlatın ve ardından CMOS temizleme işlemi öncesinde yeniden kapatın. Lütfen, parola, tarih, saat ve varsayılan kullanıcı profilinin yalnızca CMOS bataryası çıkarıldığında temizleneceğini unutmayın.

CMOS'u temizlerseniz, kasa açık uyarısı alabilirsiniz. Önceki kasa yetkisiz erişim durumu kaydını silmek için lütfen BIOS durumunu "Durumu Temizle" olarak belirleyin.

1.4 Kart Üzerindeki Bağlantı ve Konektörler

Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir.

Sistem Paneli Bağlantısı

(9-pin PANEL1)

(bkz sf.1, No. 16)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Güç anahtarını bağlayın, kasa üzerindeki anahtar ile sistem durumu belirtecini aşağıdaki pim düzenine göre sıfırlayın. Kabloları bağlarken pozitif ve negatif pimleri not edin.

PWRBTN (Güç Anahtarı):

Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sistemin hangi yöne hareketle kapanacağını seçebilirsiniz.

RESET (Sifirlama Anahtarı):

Sıfırlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde yeniden başlatlamaması halinde reset (sıfırla) düğmesine basın.

PLED (Sistem Güç LED'i):

Güç durumu göstergesini kasa ön paneline bağlayın. Sistem çalışırken LED ışığı yanacaktır. Sistem S1/S3 uyku durumdayken LED ışığı yanıp söner. Sistem S4 uyku durumunda ya da kapalıyken (S5) LED ışık kapanır.

HDLED (Sabit Disk Etkinlik LED'i):

Sabit sürücü etkinlik LED'ini kasa ön paneline bağlayın. Sabit sürücü veri okur ya da yazarken LED ışığı yanar.

Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak bir güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü aktivitesi LED'i, hoparlör gibi birimlerden oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo düzenlemeleri ile pin düzenlemelerinin düzgün şekilde yapıldığından emin olun.

Seri ATA3 Bağlayıcıları

(SATA_0:

bkz. s.1, No. 15)

(SATA_1:

bkz. sf.1, No. 18)

(SATA_2:

bkz. sf.1, No. 14)

(SATA_3:

bkz. s.1, No. 19)

(SATA_4:

bkz. sf.1, No. 11)

(SATA_5:

bkz. sf.1, No. 20)

SATA_5 SATA_4 SATA_3 SATA_2 SATA_1 SATA_0

Bu altı SATA3 bağlayıcısı, veri aktarım hızı 6,0 Gb/sn'ye kadar olan dahili depolama aygıtları için tasarlanmış SATA veri kablolarını destekler.

USB 2.0 Bağlantıları

(9 pimli USB_4_5)

(bkz. sf.1, No. 23)

(9 pimli USB_6_7)

(bkz. sf.1, No. 24)

USB PWR P- P+ GND DUMMY 1 P- GND USB PWR

Bu anakart üzerinde, I/O paneli üzerindeki iki USB 2.0 bağlantı noktasının yanı sıra, iki adet bağlantı bulunmaktadır. Her USB 2.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.

USB 3.0 Bağlantıları

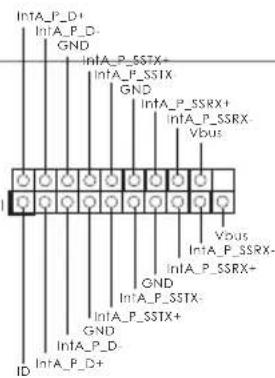

(19-pin USB3_4_5)

(bkz. sf.1, No. 21)

IntA_P_D+ IntA_P_D- GND IntA_P_SSTX+ IntA_P_SSTX- GND IntA_P_SSRX+ IntA_P_SSRX- Vbus Vbus IntA_P_SSRX- GND IntA_P_SSTX+ IntA_P_SSTX+ GND IntA_P_D- ID IntA_P_D+

Bu anakart üzerinde, I/O paneli üzerindeki dört USB 3.0 bağlantı noktasının yanı sıra, bir adet bağlantı bulunmaktadır. Her USB 3.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.

Ön Panel Ses Bağlantısı

(9-pin HD_AUDIO1)

(bkz. sf.1, No. 27)

Bu bağlantı, ses aygıtlarının ön ses paneline bağlanması içindir.

1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa kılavuzundaki talimatları izleyin.
2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses bağlantısına takın:

A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.
B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.
C. Toprak'ı (GND) Toprak'a (GND) bağlayın.
D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için bunları bağlamanıza gerek yoktur.
E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde "FrontMic" sekmesine gidin ve "Kayıt Ses Seviyesi" ni ayarlayın.

Kasa Hoparlör Bağlantısı

(4-pin SPEAKER1)

(bkz sf.1, No. 13)

DUMMY SPEAKER

Lütfen kasa hoparlörünü bu bağlantıya takın.

Kasa ve Güç Fanı

Bağlayıcıları

(4-pin CHA_FAN1)

(bkz sf.1, No. 10)

(4-pin CHA_FAN2)

(bkz sf.1, No. 9)

Lütfen fan kablolarını fan bağlayıcılarına takın ve siyah teli topraklama pinine bağlayın.

(3-pin PWR_FAN1)

(bkz sf.1, No. 2)

GND +12V PWR_FAN_SPEED

CPU Fan Bağlayıcıları

(4-pin CPU_FAN1)

(bkz sf.1, No. 4)

(4-pin CPU_FAN2)

(bkz sf.1, No. 5)

+12V GN D CPU_FAN_SPEED FAN_SPEED_CONTROL

Bu anakart, 4-Pin CPU fan (Sessiz Fan) bağlayıcısı sağlamaktadır. 3-Pin CPU fan bağlamak istiyorsanız, lütfen Pin 1-3'ü kullanın.

ATX Güç Bağlayıcısı

(24-pin ATXPWR1)

(bkz. sf.1, No. 8)

Bu anakart, 24-pin ATX güç bağlayıcısı sağlamaktadır. 20-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin13'e bağlayın.

ATX 12V Güç Bağlayıcısı

(8-pin ATX12V1)

(bkz. sf.1, No. 3)

Bu anakart, 8-pin ATX 12V güç bağlayıcısı sağlamaktadır. 4-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin 5'e bağlayın.

Seri Bağlantı Noktası

Bağlantısı

(9-pin COM1)

(bkz. sf.1, No. 26)

RRXD1 DDTR#1 DDS#1 CCTS#1 RRI#1 RRTS#1 GND TTXD1 DDCD#1

Bu COM1 bağlantısı seri bağlantı yuvası modülünü destekler.

Kasa Yetkisiz Erişim

Bağlantısı (2-pin CI1)

(bkz. sf.1, No. 22)

Bu anakartın kasa kapağının açılıp açılmadığını tespit eden bir KASA AÇIK özelliği bulunmaktadır. Bu özelliğin kullanılabilmesi için kasa yetkisiz erişim tasarımına sahip bir kasa kullanılmalıdır.

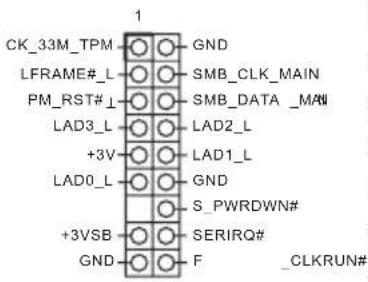

TPM bağlantısı

(17-pin TPMS1)

(bkz. sf.1, No. 1)

CK_33M_TPM LFRAME#_L PM_RST#_ LAD3_L +3V LAD0_L +3VSB GND GND SMB_CLK_MAIN SMB_DATA _MA# LAD2_L LAD1_L GND S_PWRDWN# SERIRQ# F _CLKRUN#

Bu bağlayıcı, anahtarlar, dijital sertifikalar, parolalar ve verileri güvenli bir şekilde saklama özelliği bulunan Güvenilir Platform Modülü (TPM) sistemini destekler. TPM sistemleri, aynı zamanda ağ güvenliğinin artırılması, dijital kimliklerin korunması ve platform bütünlüğünün sağlanması da yardımcıdır.

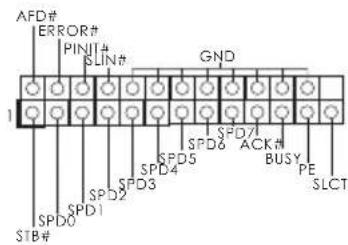

Yazdırma Bağlantı Noktası Bağlantısı (25-pin LPT1) (bkz. sf.1, No. 25)

AFD# ERROR# PINI# SLIN# GND 1 SPD0 SPD1 SPD2 SPD3 SPD4 SPD5 SPD6 SPD7 ACK# BUSY PE SLCT STB#

Bu, yazıcı aygıtların uyumlu bir şekilde takılmasını sağlayan bir yazdırma bağlantı noktası arabirimidir.
