РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Q87M vPro ASROCK

Благодарим вас за приобретение надежной материнской платы ASRock Q87M vPro, выпускаемой под постоянным строгим контролем компании ASRock. Эта материнская плата обеспечивает великолепную производительность и характеризуется прочной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

По причине обновления спецификации на материнскую платформу и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего руководства его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.

1.1 Комплект поставки

Материнская плата ASRock Q87M vPro (форм-фактор Micro ATX)

Краткое руководство по установке ASRock Q87M vPro

Диск с ПО для ASRock Q87M vPro

2 x кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)

1 х экран панели с портами ввода-вывода

1.2 Спецификация

Платформа	Форм-фактор Micro ATXИспользование только твердотельных конденсаторов
A-Style	Home Cloud
ЦП	Поддержка процессоров 4-го поколения Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® в исполнении LGA1150 Система питания 4Поддержка технологии Intel® Turbo Boost 2.0
Чипсет	Intel® Q87Поддержка технологии Intel® vProTMПоддержка технологии Intel® Active Management 9.0Поддержка Intel® Small Business Advantage 2.0* Поддержка технологий Intel® Small Business Advantage, Intel® vProTM и Intel® Active Management 9.0 доступна только для процессоров семейства Intel® CoreTM vProTM
Память	Технология двухканальной памяти DDR34 x гнездо DDR3 DIMMПоддержка модулей памяти DDR3 1600/1333/1066 Non-ECC UnbufferedМаксимальный объем системной памяти: 32 Г6Поддержка Intel® Extreme Memory Profile (XMP)1.3/1.2
Гнездарасширения	1 x PCI Express 3.0 x162 x PCI Express 2.0 x11 x гнездо PCI
Графическая система	Поддержка выходных сигналов Intel® HD Graphics Built-in Visuals и VGA возможна только при использовании процессоров со встроенными графическими процессорами.Поддержка встроенных технологий визуализации Intel® HD Graphics: Intel® Quick Sync Video с AVC, MVC (S3D) и MPEG-2 Full HW Encode1,Intel® InTruTM 3D, технология Intel® Clear Video HD, Intel® InsiderTM, Intel® HD Graphics 4400/4600Pixel Shader 5.0, DirectX 11.1
Графическая система	Максимальный объем совместно используемой памяти: 1792 М6Четыре выхода VGA: D-Sub, DVI-D, HDMI и DisplayPortПоддержка работы с тремя мониторамиПоддержка технологии HDMI с максимальным разрешением до 1920x1200 при 60 ГцПоддержка DVI-D с максимальным разрешением до 1920x1200 при 60 ГцПоддержка D-Sub с максимальным разрешением до 1920x1200 при 60 ГцПоддержка DisplayPort с максимальным разрешением до 3840x2160 при 60 ГцПоддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и HBR (High Bit Rate Audio) по HDMI (необходим HDMI-совместимый монитор)Поддержка функции HDCP через порты DVI-D, HDMI и DisplayPortПоддержка воспроизведения Full HD 1080p Blu-ray (BD) через порты DVI-D и DisplayPort

Аудио

5.1-канальный звук высокой четкости HD Audio (аудиокодек Realtek ALC662)

ЛВС

Gigabit LAN 10/100/1000 M6/c Giga PHY Intel ^® I217LM Поддержка технологии Intel ^® Remote Wake и iSCSI Remote Boot Поддержка Wake-On-LAN Поддержка Energy Efficient Ethernet 802.3az Поддержка PXE

Порты	1 x PS/2 для мыши
ввода-	1 x PS/2 для клавиатуры
вывода	1 x D-Sub
на задней	1 x DVI-D
панели	1 x HDMI
	1 x DisplayPort
	2 x USB 2.0
	4 x USB 3.0
	1 x RJ-45 для ЛВС с СИД (СИД ACT/LINK и СИД SPEED)
	Разъемы HD Audio: Линейный вход / передние динамики / микрофон

Запоми-нающие устройства

6 x разъем SATA3 6,0 Гб/с, поддержка RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12 и Intel Smart Response Technology), NCQ, AHCI и Intel Smart Response ), NCQ, AHCI и «горячей» замены

* Для получения дополнительной информации об изделии посетите наш веб-сайт: http://www.asrock.com

Разъемы	1 x колодка порта принтера
	1 x колодка СОМ-порта
	1 x колодка светодиодного индикатора питания
	1 x колодка для датчика вскрытия корпуса
	1 x колодка ТРМ
	2 x разъем для вентилятора ЦП (1 x 4-контактный, 1 x 3-контактный)
	2 x разъема для вентилятора корпуса (1 x 4-контактный, 1 x 3-контактный)
	1 x разъем для вентилятора блока питания (3-контактный)
	1 x разъем питания ATX (24-контактный)
	1 x 8-контактный разъем питания 12 В
	1 x аудиоразъем на передней панели
	2 x колодки USB 2.0 (поддержка 4 портов USB 2.0)
	1 x колодка USB 3.0 (поддержка 2 портов USB 3.0)
ОсобенностиBIOS	64 М6 AMI UEFI Legal BIOS с поддержкой многоязычного ГИПСовместимость с управлением энергопотреблением по АСРІ 1.1Поддержка SMBIOS 2.3.1Регулировка напряжений ЦП, DRAM, РСН 1,05 В, РСН 1,5 В
Диск с ПО	Драйвера, утилиты, антивирусное ПО (демоверсия), CyberLink MediaEspresso 6.5 (демоверсия), браузер и панель инструментов Google Chrome, Start8, MeshCentral, Splashtop Streamer
Контрольоборудования	Датчик температуры ЦП/корпусаТахометр вентиляторов ЦП/корпуса/блока питанияМалошумящий вентилятор ЦП/корпуса (с автоматической регулировкой оборотов по температуре ЦП)Управление оборотами вентилятора ЦП/корпусаТехнология определения вскрытия корпусаКонтроль напряжения: +12 В, +5 В, +3,3 В, ЦП Vcore
ОС	Microsoft® Windows® 8 / 8 64-разрядная / 7 / 7 64-разрядная
Сертификация	FCC, CE, WHQLСовместимость с ЕрР/EuР (необходим блок питания, соответствующий стандарту ЕрР/EuР)

Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking Technology и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может повлиять на стабильность системы или даже привести к повреждению ее компонентов и устройств. Вы выполняете разгон процессора на ваш собственный риск и за свой счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.

В связи с ограничением при работе под 32-разрядной OC Windows* фактический объем памяти может быть меньше 4 Гбайт. Для 64-разрядных OC Windows* таких ограничений нет. Для использования той памяти, которую OC Windows* не может использовать, используйте ASRock XFast RAM.

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке колпачковой перемычки на контакты перемычка «замкнута». Если колпачковая перемычка на контакты не установлена, перемычка «разомкнута». На рисунке показана 3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них колпачковой перемычки.

Short

Open

Перемычка сброса настроек CMOS (CLRCMOS1)

(См. стр. 1, № 12)

Сброс настроек CMOSпо умолчанию

CLRCMOS1 используется для удаления данных CMOS. Чтобы сбросить и обнулить параметры системы на настройки по умолчанию, выключите компьютер и извлеките отключите кабель питания от источника питания. Подождите 15 секунд и перемычкой замкните контакты 2 и 3 на CLRCMOS1 на 5 секунд. Не сбрасывайте настройки CMOS сразу после обновления BIOS. При необходимости сбросить настройки CMOS сразу после обновления BIOS сначала перезагрузите систему, а затем выключите компьютер перед сбросом настроек CMOS. Учтите, что пароль, дата, время и профиль пользователя по умолчанию сбрасываются только в том случае, если извлечь батарею CMOS.

Сброс настроек CMOS может привести к определению вскрытию корпуса. Чтобы обнулить запись предыдущего определения вскрытия корпуса, используйте параметр Clear Status (Обнулить состояние) BIOS.

1.4 Колодки и разъемы, расположенные на материнской плате

Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое повреждение материнской платы.

Колодка системной панели

(9-контактная, PANEL1)

(См. стр. 1, № 16)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Подключите

расположенные на

корпусе выключатель

питания, кнопку

перезагрузки и

индикатор состояния

системы к этой колодке

в соответствии с

распределением

КОНТАКТОВ,

приведенным ниже.

Перед подключением

кабелей определите

положительный

и отрицательный

контакты.

PWRBTN (кнопка питания):

Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить порядок выключения системы с использованием кнопки питания.

RESET (кнопка перезагрузки):

Подключение кнопки перезагрузки системы, расположенной на передней панели корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он зависит и нормальный запуск невозможен.

PLED (светодиодный индикатор питания системы):

Подключение индикатора состояния, расположенного на передней панели корпуса.

Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит.

HDLED (светодиодный индикатор работы жесткого диска):

Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных.

Передняя панель может быть разной на разных корпусах. В основном передняя панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При подключении передней панели к этой колодке правильно подключайте провода к контактам.

Разъемы Serial ATA3

(SATA_0:

см. стр.1, № 15)

(SATA_1:

см. стр.1, № 18)

(SATA_2:

см. стр.1, № 14)

(SATA_3:

см. стр.1, № 19)

(SATA_4:

см. стр.1, № 11)

(SATA_5:

см. стр.1, № 20)

SATA_5 SATA_4

SATA 3 SATA 2

SATA_1 SATA_0

Эти шесть

разъемов SATA3

предназначены для

подключения кабелей

SATA внутренних

запоминающих

устройств для передачи данных со скоростью до 6,0 Γ6/c.

Колодки USB 2.0.

(9-контактная, USB_4_5)

(См. стр. 1, № 23)

(9-контактная, USB_6_7)

(См. стр. 1, № 24)

USB_PWR P- P+ GND DUMMY 1 GND P+ P- USB_PWR

Кроме двух портов USB 2.0 на панели ввода- вывода на материнской плате также есть две колодки. Каждая колодка USB 2.0 может поддерживать два порта.

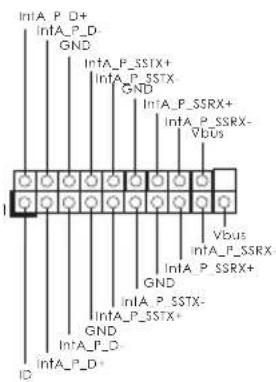

Колодки USB 3.0.

(19-контактная, USB3_4_5)

(См. стр. 1, № 21)

IntA_P_D+ IntA_P_D- GND IntA_P_SSTX+ IntA_P_SSTX- GND IntA_P_SSRX+ IntA_P_SSRX- Vbus Vbus IntA_P_SSRX+ GND IntA_P_SSTX- GND IntA_P_SSTX+ IntA_P_D- ID

Кроме четырех портов USB 3.0 на панели ввода- вывода на материнской плате также есть одна колодка. Каждая колодка USB 3.0 может поддерживать два порта.

Аудиоколодка передней панели

(9-контактная, HD_ AUDIO1)

(См. стр. 1, № 27)

Эта колодка

предназначена

для подключения

аудиоустройств к

передней аудиопанели.

1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов НДА. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.

2. При использовании аудиопанели АС'97 подключите ее к аудиоколодке передней панели, как указано далее:

A. Подключите Mic_IN (MIC) к MIC2_1.

B. Подключите Audio_R (RIN) κ OUT2_R, Audio_L (LIN) κ OUT2_L.

С. Подключите провод заземления (GND) к контакту заземления (GND).

D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели АС'97 их подключать не нужно.

Е. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).

Колодка динамика корпуса

(4-контактная, SPEAKER1)

(См. стр. 1, № 13)

DUMMY SPEAKER

Предназначена для

подключения динамика корпуса.

Разъемы для

вентиляторов корпуса и блока питания

(4-контактный, CHA_ FAN1)

(См. стр. 1, № 10)

(4-контактный, CHA_ FAN2)

(См. стр. 1, № 9)

(3-контактный, PWR_ FAN1)

(См. стр. 1, № 2)

Предназначены для

подключения кабелей разъемов вентиляторов и подключения черного провода к заземлению.

GND +12V PWR_FAN_SPEED

Разъемы вентиляторов ЦП

(4-контактный, CPU_ FAN1)

(См. стр. 1, № 4)

(4-контактный, CPU_ FAN2)

(См. стр. 1, № 5)

+12V GND CPU_FAN_SPEED FAN_SPEED_CONTROL

Эта материнская

плата снабжена

4-контактным разъемом для малошумящего вентилятора ЦП. Если вы собираетесь подключить

3-контактный

вентилятор охлаждения процессора, подключайте его к контактам 1-3.

Разъем питания АТХ

(24-контактный, ATXPWR1)

(См. стр. 1, № 8)

Эта материнская плата снабжена 24-контактным разъемом питания АТХ.

Чтобы использовать

20-контактный

разъем питания АТХ, подключите его вдоль

Разъем питания ATX 12 В

(8-контактный, ATX12V1)

(См. стр. 1, № 3)

Эта материнская плата снабжена 8-контактным разъемом питания АТХ

12 В. Чтобы использовать

4-контактный

разъем питания АТХ, подключите его вдоль

последовательного порта

(9-контактная, COM1)

(См. стр. 1, № 26)

Колодка COM1

поддерживает

подключение модуля

последовательного

порта.

Колодка для датчика вскрытия корпуса(2-контактная, CI1)

(См. стр. 1, № 22)

Эта материнская плата поддерживает технологию

определения вскрытия корпуса по снятию верхней части

корпуса. Для этой технологии необходим корпус с функцией определения вскрытия.

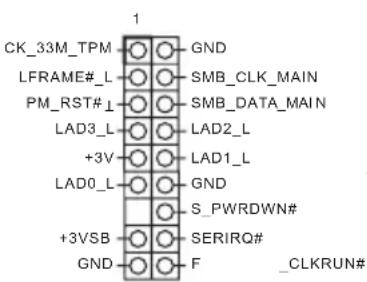

Колодка ТРМ (17-контактная, TPMS1) (См. стр. 1, № 1)

CK_33M_TPM LFRAME#_L PM_RST#_⊥ LAD3_L +3V LAD0_L +3VSB GND GND SMB_CLK_MAIN SMB_DATA_MAIN LAD2_L LAD1_L GND S_PWRDOWN# SERIRQ# F CLKRUN#

Этот разъем обеспечивает поддержку системы Trusted Platform Module (TPM), которая способна обеспечить надежное хранение ключей, цифровых сертификатов, паролей и данных. Система ТРМ также повышает уровень сетевой безопасности, защищает цифровые идентификаторы и обеспечивает целостность платформы.

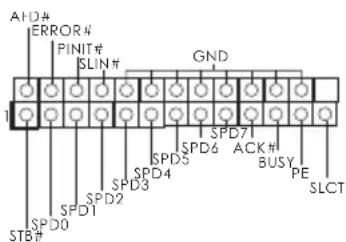

Колодка порта принтера (25-контактная, LPT1) (См. стр. 1, № 25)

AHD# ERROR# PINIT# SLIN# GND SPD7 SPD6 SPD5 SPD4 SPD3 SPD2 SPD1 SPD0 SPD3# SPD4# SPD6# SPD7# SPD8# SPD9# SPD10# SPD11# SPD12# SPD13# SPD14# SPD15# SPD16# SPD17# SPD18# SPD19# SPD20# SPD21# SPD22# SPD23# SPD24# SPD25# SPD26# SPD27# SPD28# SPD29# SPD30# SPD31# SPD32# SPD33# SPD34# SPD35# SPD36# SPD37# SPD38# SPD39# SPD40# SPD41# SPD42# SPD43# SPD44# SPD45# SPD46# SPD47# SPD48# SPD49# SPD50# SPD51# SPD52# SPD53# SPD54# SPD55# SPD56# SPD57# SPD58# SPD59# SPD60# SPD61# SPD62# SPD63# SPD64# SPD65# SPD66# SPD67# SPD68# SPD69# SPD70# SPD71# SPD72# SPD73# SPD74# SPD75# SPD76# SPD77# SPD78# SPD79# SPD80# SPD81# SPD82# SPD83# SPD84# SPD85# SPD86# SPD87# SPD88# SPD89# SPD90# SPD91# SPD92# SPD93# SPD94# SPD95# SPD96# SPD97# SPD98# SPD99# SPD100#

Это — интерфейс для подключения кабеля порта принтера, обеспечивающий удобное подключение устройств печати.
