HASZNÁLATI ÚTMUTATÓ RS200i VirtuFit

Biztonsági utasítások 61
Garancia
Összeszerelési útmutató 61
Beállítás
Tápegység	62
Edzés pulzusszámmal 62
A konzol áttekintése 63
Edzésfitneszalkalmazásokkal 63
Karbantartás	64
Tisztítás
Hibaelhárítás	64
Képzési iránymutatások 65
Termékspecifikációk	65
Cserealkatrészek	65
További információk 65
A gyártó nyilatkozata 65

BIZTONSÁGI UTASÍTÁSOK

FIGYELEM!

A testmozgás megkezdése előtt konzultáljon orvosával. Ez különösen fontos az egészségügyi problémákkal küzdő emberek számára. A berendezés használata előtt olvassa el az összes utasítást. A VirtuFit nem vállal felelősséget a berendezés használatából eredő sérülésekért vagy anyagi károkért. A berendezés összeszerelése és/ vagy használata előtt olvassa el figyelmesen ezt a kézikönyvet.

• Győződjön meg arról, hogy a berendezés teljesen össze van szerelve, és hogy az összes anya és csavar biztonságosan meg van húzva a használat előtt.
• Évente egyszer kenje meg az összes mozgó alkatrészt szilikonspray-vel.
• Kerülje a laza ruházat viselését, hogy az ne akadjon be a mozgó alkatrészekbe.
  • Helyezze és használja a berendezést stabil, sík felületen.
• A berendezés használata közben mindig tiszta sportcipőt viseljen.
• Használat közben tartsa a gyermekeket és háziállatokat biztonságos távolságban. Berendezés használata közben mindig tartsa be a megfelelő egyensúlyt.
• Ne dugjon ujjait vagy más tárgyakat a mozgó alkatrészekbe.
• Bármilyen edzésprogram megkezdése előtt konzultáljon orvosával, hogy az Ön életkora és fizikai állapota alapján meghatározza a megfelelő gyakoriságot, időtartamot és intenzitást. Ha hányingert, szédülést, ájulást, fejfájást, mellkasi

fájdalmat, szorító érzést vagy bármilyen más kellemetlenséget tapasztal, azonnal hagyja abba a használatot.

• Ne mozgassa a berendezést az ülésnél fogva.
• A berendezés egyszerre csak egy személy által használható.
• Ez a berendezés kizárólag otthoni használatra készült, és maximális felhasználói súlya 150 kg.

- A berendezés mögött 1–2 méter szabad teret hagyjon, hogy elkerülje a baleseteket.

- Helyezze a berendezést tiszta, sík felületre. Ne használja vastag szönyegen, mert az akadályozhatja a megfelelő szellőzést. Ne helyezze a berendezést kültéri helyre vagy víz közelében.

- A berendezés károsodásának elkerülése érdekében tartsa a tárolóhelyet tisztán, szárazon és vízszintesen.

- Ezt a berendezést kizárólag a rendeltetésszerűen használja.

- A berendezést csak olyan környezetben üzemeltesse, ahol a környezeti hőmérséklet 0 °C és 40 °C között van. A berendezést -10 °C és 60 °C közötti hőmérsékletű környezetben tárolja.

GARANCIA

A jótállási igények kizártak, ha a hiba oka az alábbiak eredménye:

• A karbantartási és javítási munkákat nem hivatalos kereskedő végzi.
• Helytelen használat, gondatlanság és/vagy nem megfelelő karbantartás.
  • A készülék gyártói utasításoknak nem megfelelő karbantartása.

ÖSSZESZERELÉSI UTASÍTÁSOK (1–6. LÉPÉS)

Hiányzó alkatrészek: Ha a csomagolásból bármely alkatrész hiányzik, gondosan ellenőrizze a polisztírol habot és magát a készüléket. Egyes alkatrészek (csavarok, anyák stb.) már rögzítve vannak a készülékhez.

Hibaüzenet: Győződjön meg arról, hogy minden kábel megfelelően van csatlakoztatva. A konzol konzoljai nagyon érzékenyek, ezért azokat egyenesen kell tartani. Ha a berendezés felszerelése után a konzol hibaüzenetet jelez, akkor a konzol konzoljai meghajlottak lehetnek. Az alumínium alkatrész kiegyenesítésével a hibaüzenet eltünhet.

Hatlapfejű csavarok: Mielőtt erőt fejt ki, győződjön meg arról, hogy a hatlapfejű csavarkulcs be van dugva a csavarba. Ez megakadályozza, hogy a csavarfej elforduljon.

BEÁLLÍTÁS

A nyereg beállítása (A)

A hatékony edzés érdekében célszerű a nyerget a megfelelő magasságra állítani. Pedálozáskor a térdeknek kissé behajlítva kell lenniük, amikor a pedálok a legalacsonyabb pozícióban vannak.

A nyereg függőleges helyzetbe állításához kövesse az alábbi lépéseket:

• Lazítsa meg az üléscső rögzítögombját, és húzza magához a gombot.
• Csúsztassa a függőleges üléscsövet felfelé vagy lefelé, amíg a nyereg el nem éri a kívánt magasságot. Engedje el a gombot, amikor a beállító lyukak egy vonalba kerülnek.
• A függőleges üléscsövet kissé felfelé vagy lefelé mozgassa, hogy a gomb az egyik beállító lyukban legyen.
• Húzza meg az üléscső gombját.

A nyereg vízszintes helyzetbe állításához kövesse az alábbi lépéseket:

• Lazítsa meg a nyeregcsavart néhány fordulattal.
• Csúsztassa a nyerget előre vagy hátra, amíg el nem éri a kívánt pozíciót.
• Húzza meg a nyeregcsavart.

A kormány (B) beállítása

A kormány magasságának beállításához kövesse az alábbi lépéseket:

• Lazítsa meg az L-csavart.
• Mozgassa a kormányoszlopot felfelé vagy lefelé a fővázon belül, amíg a kormány el nem éri a kívánt magasságot. Mielőtt továbbhaladna, ellenőrizze, hogy a beállító lyukak megfelelően vannak-e igazítva.
  • Rögzítse a kormányt az L-csavar meghúzásával.

Vészfék (C)

A vészfék egy biztonsági funkció, amelynek célja, hogy szükség esetén azonnal leállítsa a spinbike-ot. Használja a vészféket, ha a kerékpározást haladéktalanul le kell állítani.

FIGYELEM! A vészféket a vészfék gomb (C) határozott megnyomásával lehet aktiválni.

A biztonságos és stabil használat érdekében mindig helyezze a spin bike-ot sík, szilárd felületre. Szükség esetén védő gumiszőnyeget helyezhet alá, hogy javítsa a tapadást és megvédje a padlót.

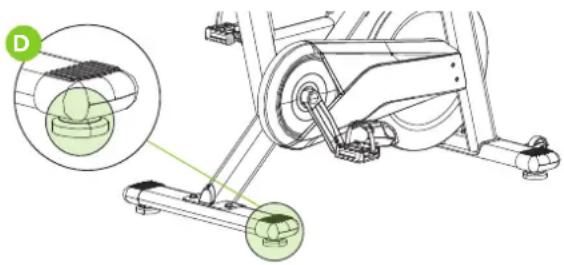

Ha a felület egyenetlen, állítsa be a spinbike alján található szintező lábakat. Forgassa az állítható lábakat, amíg a kerékpár szilárdan áll és stabil marad.

Akijelző AAA elemeket használ, amelyek a kijelző hátulján cserélhetők. Az elemeket helyesen kell behelyezni.

Ha a képernyő olvashatatlan, vagy csak a kép egy része működik, tegye a következőket:

• Vegye ki az elemeket, és várjon 15 másodpercet.
• Helyezze be az elemeket a megfelelő módon.

Akkumulátor információk

• Ne töltse újra, ne szerelje szét és ne dobjá tűzbe az elemeket.
• Az elemek behelyezésekor ügyeljen a helyes polaritásra (+ és -).
• Mindig cserélje ki az összes elemet egyszerre; ne keverje össze a régi és az új elemeket.
• Az optimális teljesítmény és a hosszabb élettartam érdekében alkali elemeket használjon.
• Cserélje ki az elemeket, ha a kijelző elsötétül vagy nem reagál.

Akkumulátor cseréje

• Ha a kijelző pontatlan értékeket mutat, az akkumulátor cseréje ajánlott.
• Ehhez az eszközhöz 2 db AAA elem szükséges.

PULZUS ALAPJÁN TÖRTÉNŐ EDZÉS

Bluetooth

Ez a VirtuFit fitnesz eszköz vezeték nélküli pulzusmérő vevővel van felszerelve. A pulzus méréséhez vezeték nélküli pulzusmérővel, használjon Bluetooth-on müködő pulzusmérőt. Vezeték nélküli pulzusmérő használata esetén fontos, hogy az elektródák kissé nedvesek legyenek, és a pulzusmérő jól illeszkedjen a testéhez. A

megfelelő használat módjáról olvassa el a pulzusmérő használati útmutatóját. A pulzusmérő helytelen használata rendellenes mérési eredményeket okozhat.

FIGYELEM! A vezeték nélküli pulzusmérő nem tartozik az alapfelszereltséghez. Vezeték nélküli pulzusmérő vásárlásához vegye fel a kapcsolatot kereskedőjével.

FIGYELEM!

• Ha pacemakerrel rendelkezik, javasoljuk, hogy a vezeték nélküli pulzusmérő használata előtt konzultáljon orvosával.
• Több pulzusmérővel felszerelt helyiségekben ajánlott megfelelő távolságot tartani a különböző eszközök közötti interferencia elkerülése érdekében.
• Az optimális vétel érdekében mindig próbálja meg a vezeték nélküli pulzusmérőt 1 méteres távolságon belül tartani a konzolhoz képest.
• A vezeték nélküli pulzusmérőt mindig közvetlenül a testen, a ruházat alatt viselje.

KONZOL ÁTTEKINTÉS (ÁBRA A)

• SCAN: Automatikus szkennelési mód, végigfut az összes funkció.
  • TIME: Megjeleníti a teljes edzés időtartamát.
  • TÁVOLSÁG: Megjeleníti a teljes edzés távolságát.
• KALÓRIA: Megjeleníti az elégetett kalóriákat (csak becslés).
• SPEED: Az aktuális edzés sebességét mutatja.
• ODO: Megjeleníti a teljes megtett távolságot.
• PULSE (BPM): A jel bemenettel jeleníti meg a pulzusszámot.
• RPM: A pedál percenkénti fordulatszámát jeleníti meg.
• RESET: Minden értéket „0“-ra állít vissza.

Konzol gombok

MÓD

• Nyomja meg a gombot a funkciók közötti váltáshoz vagy egy funkció rögzítéséhez. Minden gombnyomá -ban hangjelzéssel erősítődik meg.
• Hosszan nyomva tartva (2 másodpercig) az összes beállítás „0”-ra áll vissza.

SET

• Nyomja meg az érték növeléséhez.

• Tartsa, hogy gyorsan növekedjen.

• Idő: 0:00–99:00 (1 perces lépésekben)

• Távolság: 0,0–99,5 km (0,5 km-es lépésekben)
• Kalória: 0–9990 CAL (10 CAL-os lépésekben)
• Pulzus: 30–230 BPM (1 BPM-es lépésekben)

VISSZAÁLLÍTÁS

• Nyomja meg egyszer az aktuális érték törléséhez.
• Hosszan nyomva tartva (2 másodpercig) az összes adat nullára áll vissza.

Funkciók

IDÕ

• A célidő beállítása után a konzol visszaszámlál.
• 0:00-kor a riasztó 8-szor megszólal, majd az időzítő folytatja a visszaszámlálást.
• Ha nincs cél beállítva, az időzítő automatikusan felfelé számol.

SPEED A jel bemenet esetén automatikusan megjeleníti az aktuális sebességet.

Az RPM automatikusanmegjeleníti a pedál percenkénti fordulatszámát (RPM) a jel bemenetével.

TÁVOLSÁG

• A cél távolság beállítása után (max. 99,5 km, 0,5 km-es lépésekben) a konzol visszaszámlál.
• 0-nál a riasztó 8-szor megszólal, majd a távolság tovább számolódik.
• Ha nincs cél beállítva, az időzítő automatikusan felfelé számol.

KALÓRIA

• Amikor egy célérték be van állítva (max. 9990 CAL, 10-es lépésekben), a konzol visszaszámlál.
• 0-nál a riasztó 8-szor megszólal, majd a kalóriák tovább számolódnak.
• Ha nincs cél beállítva, az időzítő automatikusan felfelé számol

PULZUS (BPM)

• A jel bemenetével automatikusan megjeleníti a pulzusszámot.
• Beállítható a cél pulzusszám (30–230 BPM).
• Ha a pulzusszám meghaladja a beállított értéket, riasztás hallható.
• A kezdeti kijelzett érték 72 BPM, amíg jel nem érkezik.

FITNESS ALKALMAZÁSOKKAL VALÓ EDZÉS

A VirtuFit nem nyújt szolgáltatást harmadik fél által fejlesztett fitneszalkalmazásokhoz, mint például a Kinomap, iConsole, FitShow stb. Ha problémát tapasztal egy harmadik fél által fejlesztett fitneszalkalmazással, kérjük, vegye fel a kapcsolatot az alkalmazás fejlesztőjével.

Utasítás

• Olvassa be a QR-kódot Android vagy iOS telefonjával vagy táblagépével, hogy közvetlenül az App Store vagy a Google Play Store oldalára jusson, ahol letöltheti a fitneszalkalmazást.
• Olvassa be a jobb oldalon található QR-kódot, hogy hozzáférjen

a fitneszalkalmazás kézikönyvéhez. A kézikönyv lépésre leírja, hogyan kell csatlakoztatni a fitneszalkalmazást a készülékhez, hogyan működik a fitneszalkalmazás és milyen funkciókkal rendelkezik.

iConsole+

APP STORE GOOGLE PLAY SUPPORT

Kinomap

APP STORE GOOGLE PLAY SUPPORT

Zwift

APP STORE GOOGLE PLAY SUPPORT

KARBANTARTÁS

A készülék biztonságos és hatékony használata csak akkor lehetséges, ha azt helyesen telepítették és megfelelően karbantartják. Az Ön felelőssége, hogy a készüléket rendszeresen szervizeltesse. A kopott vagy sérült alkatrészeket a használat folytatását megelőzően ki kell cserélni. Ez a berendezés kizárólag beltéri használatra és tárolásra alkalmas. A kültéri körülményeknek való hosszan tartó kitettség, illetve a hőmérséklet és a páratartalom ingadozása súlyosan károsíthatja az elektromos alkatrészeket és a mozgó alkatrészeket. Tisztítás vagy karbantartás előtt mindig húzza ki a hálózati kábelt.

Napi karbantartás

• Minden használat után törölje le a készüléket, hogy eltávolítsa az izzadságot és a nedvességet.
• Győződjön meg arról, hogy a berendezés por- és szennyeződésmentes.
• Kerülje az erős tisztítószerek használatát, és tartsa a berendezést távol a túlzott nedvességtől.

Féléves karbantartás

• Ellenőrizze az összes mozgó alkatrészhez csatlakozó csavart és anyát. Szükség esetén húzza meg őket.
• Ellenőrizze az összes mozgó alkatrész és komponens mozgását. Szükség esetén alkalmazzon szilikonspray-t.

Általános tisztítási ajánlások

• Minden edzés után tisztítsa meg a készüléket.
  • A vezérlőpanelt száraz ruhával tisztítsa meg.
• Használjon puha, tiszta ruhát és enyhe tisztítószert a makacs foltok és szennyeződések eltávolításához.
• A berendezést tiszta, száraz környezetben, közvetlen höforrásoktól és vízforrásoktól távol tárolja.

FIGYELEM! A javításokat szakképzett technikusnak kell elvégeznie, hacsak a szállító vagy a gyártó másképp nem rendelkezik.

TISZTÍTÁS

A rendszeres tisztítás jelentősen meghosszabbítja a berendezés élettartamát. Gyakran tisztítsa meg a készüléket, hogy pormentes maradjon. A megelőző karbantartás nemcsak meghosszabbítja a berendezések élettartamát, hanem segít elkerülni a lehetséges sérüléseket is. További részletes információkért látogasson el a: virtufit.com/faq

HIBAELHÁRÍTÁS

PROBLÉMA	MEGOLDÁS
A kijelzőn nem jelenik meg semmilyen érték	Ellenőrizze, hogy az összes érzékelő és konzol kábel megfelelően van-e csatlakoztatva és sértetlen-e.
	Ha a probléma továbbra is fennáll, óvatosan állítsa be az érzékelő helyzetét.
Nyikorgó zaj	Győződjön meg arról, hogy minden csavar és anya megfelelően meg van húzva.
	Szükség esetén kenje meg a mozgó alkatrészeket.
Ketyegő zaj	Ez a pedálok helytelen felszerelése miatt lehet.
	Szorosan húzza meg a pedált (pedálokat).
	Ha a zaj továbbra is fennáll, szerelje le és szerelje vissza a pedálokat a megfelelő módon:- Az R (jobb) pedált óramutató járásával megegyező irányban kell felszerelni.- Az L (bal) pedált az óramutató járásával ellentétes irányban kell felszerelni.
	Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot a szállítójával.
A konzol nem válaszol	Ha pedálozás közben nem jelenik meg jel, ellenőrizze, hogy a kábel megfelelően van-e csatlakoztatva.

KÉPZÉSI IRÁNYELVEK

A sikeres edzésprogram magában foglalja a bemelegítést, a tényleges edzést és a levezetést. Végezze el a teljes edzésprogramot legalább kétszer, de lehetőleg háromszor hetente, és tartson egy pihenőnapot az edzések között. Néhány hónap elteltével az edzés intenzitása növelhető, például heti négy-öt alkalomra.

A bemelegítés

A bemelegítés célja, hogy felkészítse a testet az edzésre és csökkentse a sérülések kockázatát. Kezdje a kardió- vagy erősítő edzést két-öt perces bemelegítéssel. Végezzen olyan gyakorlatokat, amelyek növelik a pulzusszámot és bemelegítik az izmokat. Ilyen tevékenységek például a futás, a kocogás, a felugrás, az ugrálás és a helyben futás.

Nyújtás

A jó bemelegítés és levezetés után nagyon fontos az izmok meleg állapotában végzett nyújtás. Ez csökkenti a sérülések kockázatát. A nyújtó gyakorlatokat 15-30 másodpercig kell tartani.

Hűtés

A levezetés célja, hogy az edzés végén a test visszatérjen (közel) normális, pihenő állapotába. A jó levezetés lassan csökkenti a pulzusszámot és elősegíti a regenerálódást.

TERMÉK SPECIFIKÁCIÓK

Konzol specifikációk

Funkció	Idő 00:00 - 99:59
	Sebesség 0.0–99,9 km/h
	Fordulat/perc 0 - 188
	Távolság 0–99,99 km
	Kalória	0.0 - 9999
	BPM	30 - 230
Akkumulátor típusa		2 db AAA
Üzemi hőmérséklet		0 °C – 40 °C
Tárolási hőmérséklet		-10 °C – 60 °C

Müszaki adatok

Hossz	121 cm
Szélesség	56 cm

Magasság	125 cm
Súly	48 kg
Max. felhasználói súly	150 kg

PÓTALKATRÉSZEK

A VirtuFit berendezéshez tartozó pótalkatrészek megrendeléséhez kérjük, olvassa el a kézikönyv címlapján található információkat. A hatékony segítségnyújtás érdekében kérjük, hogy a következő adatokat adja meg, amikor kapcsolatba lép ügyfélszolgálatunkkal:

• A termék modellszáma és sorozatszáma
• A termék neve
- A szükséges alkatrész(ek) cikkszáma és egyértelmű leírása ( az alkatrészlistában felsoroltak szerint és a kézikönyv robbantott ábráján láthatóak szerint)

A pontos információk megadása segít nekünk a kérésének gyors és hatékony feldolgozásában.

TOVÁBBI INFORMÁCIÓK

A csomagolások felelősségteljes ártalmatlanítása

A VirtuFitnél elkötelezettek vagyunk a környezeti hatások csökkentése iránt. Kérjük, hogy az országos hulladékcsökkentési kezdeményezéseknek megfelelően minden csomagolóanyagot a kijelölt újrahasznosító létesítményekben újrahasznosítson.

Termék ártalmatlanítása

A VirtuFit berendezései hosszú távú teljesítményre és megbízhatóságra lettek tervezve. Amikor eljön az idő, hogy a terméket kivonják a forgalomból, kérjük, gondoskodjon arról, hogy az európai WEEE irányelvnek megfelelően ártalmatlanítsák. Ez azt jelenti, hogy a terméket egy engedélyezett gyűjtőhelyre kell vinni, ahol biztonságos és környezetbarát módon újrahasznosítják.

A GYÁRTÓ NYILATKOZATA

A VirtuFit kijelenti, hogy ez a termék megfelel a következő szabványoknak és irányelveknek:

EN ISO 20957
• EMC (2014/30/EU)
• RoHS (2011/65/EU + 2015/863)

Ennek eredményeként a termék CE-tanúsítvánnyal rendelkezik.
