Type de produit	Vélo d'appartement
Marque	VirtuFit
Modèle	RS200i
Dimensions (L × l × H)	121 × 56 × 125 cm
Poids	48 kg
Poids maximal utilisateur	150 kg
Alimentation	2 piles AAA (non incluses)
Affichage	Console LCD avec fonctions : Temps, Vitesse, Distance, Calories, RPM, Pouls (BPM)
Fonctions de la console	SCAN, réglage de cibles (temps, distance, calories, pouls), reset, alarme
Récepteur de fréquence cardiaque	Sans fil (Bluetooth) – compatible avec ceinture cardio externe (non incluse)
Applications compatibles	Kinomap, iConsole+, Zwift (via Bluetooth)
Frein de secours	Bouton de frein d'urgence
Réglages	Selle et guidon réglables en hauteur et en profondeur ; pieds de mise à niveau
Température de fonctionnement	0 °C à 40 °C
Température de stockage	-10 °C à 60 °C
Entretien	Nettoyage après chaque utilisation ; lubrification annuelle des pièces mobiles au spray silicone
Sécurité	Utilisation sur sol plat et stable ; espace libre de 1 à 2 mètres derrière l'équipement
Pièces détachées	Disponibles sur demande (numéro de modèle et numéro de série requis)
Certifications	CE, EN ISO 20957, EMC (2014/30/EU), RoHS (2011/65/EU + 2015/863)
Garantie	Exclut dommages dus à une utilisation inappropriée ou à un entretien non conforme

FOIRE AUX QUESTIONS - RS200i VirtuFit

Que faire si l'écran n'affiche aucune valeur ?

Vérifiez que tous les câbles des capteurs et de la console sont correctement connectés et en bon état. Si le problème persiste, ajustez délicatement la position du capteur.

Comment régler la hauteur de la selle et du guidon ?

Pour la selle : desserrez le bouton de la tige de selle, ajustez la hauteur, puis resserrez. Pour le guidon : desserrez le boulon en L, ajustez la potence, puis resserrez. Assurez-vous que les trous de réglage sont alignés.

Que faire en cas de grincement ?

Assurez-vous que tous les boulons et écrous sont correctement serrés. Lubrifiez les pièces mobiles avec un spray silicone si nécessaire.

Comment utiliser le frein d'urgence ?

Appuyez fermement sur le bouton du frein d'urgence (repère c) pour arrêter immédiatement le vélo en cas de besoin.

Comment niveler le vélo sur un sol inégal ?

Tournez les pieds de mise à niveau situés à la base du vélo jusqu'à ce que l'appareil soit stable. Placez un tapis de protection si nécessaire.

Quelles piles utiliser pour la console ?

Utilisez 2 piles AAA de type alcaline. Respectez la polarité (+ et -). Remplacez toutes les piles en même temps si l'affichage devient faible.

Puis-je utiliser un moniteur de fréquence cardiaque ?

Oui, l'appareil est équipé d'un récepteur Bluetooth. Vous pouvez acheter une ceinture cardio compatible. Portez-la directement sur la peau et maintenez-la à moins d'un mètre de la console.

Que faire en cas d'erreur après montage ?

Vérifiez que tous les câbles sont bien branchés. Si un message d'erreur persiste, les supports de console sont peut-être tordus ; redressez délicatement la pièce en aluminium.

Comment entretenir l'appareil ?

Essuyez la sueur après chaque utilisation. Tous les six mois, vérifiez et serrez les boulons, lubrifiez les pièces mobiles. Utilisez un chiffon doux avec un détergent doux pour le nettoyage.

Où trouver des pièces de rechange ?

Contactez le service d'assistance VirtuFit en fournissant le numéro de modèle, le numéro de série, le nom du produit et la description de la pièce manquante (référez-vous à la vue éclatée du manuel).

MODE D'EMPLOI RS200i VirtuFit

Consignes de sécurité 27

Garantie
Instructions de montage	27
Réglage	de	l'
Alimentation	électrique
Entraînement avec de fréquence cardiaque	29
Présentation de la console	29
Entraînement avec des applications de fitness	30
Entretien		30
Nettoyage		30
Dépannage		31
Directives de formation	31
Spécifications du produit	31
Pièces de rechange	31
Informations supplémentaires		31
Déclaration du fabricant	32

Attention!

Consultez votre médecin avant de commencer à faire de l'exercice. Ceci est particulièrement important pour les personnes ayant des problèmes de santé. Veuillez lire toutes les instructions avant d'utiliser l'équipement. VirtuFit décline toute responsabilité en cas de blessures ou de dommages matériels résultant de l'utilisation de cet équipement. Veuillez lire attentivement ce manuel avant d'assembler et/ou d'utiliser l'équipement.

• Assurez-vous que l'équipement est entièrement assemblé et que tous les écrous et boulons sont bien serrés avant utilisation.
• Lubrifiez toutes les pièces mobiles une fois par an à l'aide d'un spray silicone.
• Évitez de porter des vêtements amples afin qu'ils ne se coincent pas dans les pièces mobiles.
• Placez et utilisez l'équipement sur une surface stable et plane.
• Portez toujours des chaussures de sport propres lorsque vous utilisez l'équipement.
• Gardez les enfants et les animaux domestiques à distance pendant l'utilisation.
• Maintenez un équilibre adéquat en tout temps lorsque vous utilisez cet équipement.
• N'insérez pas vos doigts ou d'autres objets dans les pièces mobiles.
• Consultez votre médecin avant de commencer tout programme

d'exercice afin de déterminer la fréquence, la durée et l'intensité appropriées en fonction de votre âge et de votre condition physique. Cessez immédiatement l'utilisation si vous ressentez des nausées, des vertiges, des évanouissements, des maux de tête, des douleurs thoraciques, une oppression thoracique ou tout autre inconfort.

• Ne déplacez pas l'équipement en le tenant par le siège.
• L'équipement est destiné à être utilisé par une seule personne à la fois.
• Cet équipement est conçu pour un usage domestique uniquement et supporte un poids maximal de 150 kg.
• Laissez un espace libre de 1 à 2 mètres derrière l'équipement afin d'éviter tout accident.
• Placez l'équipement sur une surface propre et plane. Ne l'utilisez pas sur des tapis épais, car cela pourrait nuire à une ventilation adéquate. Évitez de placer cet équipement à l'extérieur ou près d'une source d'eau.
• Maintenez la zone de stockage propre, sèche et plane afin d'éviter tout dommage à l'équipement.
• Utilisez cet équipement exclusivement pour l'usage auquel il est destiné.
• Utilisez l'équipement uniquement dans des environnements où la température ambiante est comprise entre 0 °C et 40 °C. Stockez l'équipement dans des environnements où la température est comprise entre -10 °C et 60 °C.

Les demandes de garantie sont exclues si la cause du défaut résulte :

• Travaux d'entretien et de réparation non effectués par un concessionnaire officiel. • Utilisation inappropriée, négligence et/ou mauvais entretien.
• Non-respect des instructions du fabricant concernant l'entretien de l'appareil.

Instructions de montage (étapes 1 à 6)

Pièces manquantes : si certaines pièces manquent dans l'emballage, vérifiez soigneusement la mousse de polystyrène et l'appareil lui-même. Certaines pièces (boulons, vis, etc.) sont déjà fixées à l'appareil.

Message d'erreur : assurez-vous que tous les câbles sont correctement branchés. Les supports de la console sont très sensibles et doivent rester droits. Si la console affiche un message d'erreur après le montage de l'équipement, il est possible que les supports de la console soient tordus. Redresser cette pièce

en aluminium peut faire disparaître le message d'erreur.

Boulons à tête hexagonale : assurez-vous que la clé à six pans est bien enfoncée dans le boulon avant d'exercer une force. Cela empêchera la tête du boulon à douille de tourner.

Réglage de la selle (a)

Pour vous entraîner efficacement, il est conseillé de régler la selle à la bonne hauteur. Lorsque vous pédalez, vos genoux doivent être légèrement fléchis lorsque les pédales sont dans leur position la plus basse.

• Desserrez le bouton de la tige de selle et tirez-le vers vous.
• Faites glisser la tige de selle verticale vers le haut ou vers le bas jusqu'à ce que la selle soit à la hauteur souhaitée. Relâchez le bouton lorsque les trous de réglage sont alignés.
• Déplacez légèrement la tige de selle verticale vers le haut ou vers le bas pour vous assurer que le bouton se trouve dans l'un des trous de réglage.
• Serrez le bouton de la tige de selle.

• Desserrez le bouton de la selle de quelques tours.
• Faites glisser la selle vers l'avant ou vers l'arrière jusqu'à ce qu'elle soit dans la position souhaitée.
• Serrez le bouton de la selle.

Suivez les étapes ci-dessous pour régler la hauteur du guidon :

• Desserrez le boulon en L. - Déplacez la potence du guidon vers le haut ou vers le bas dans le cadre principal jusqu'à ce que le guidon atteigne la hauteur souhaitée. Assurez-vous que les trous de réglage sont correctement alignés avant de continuer. • Fixez le guidon en serrant le boulon en L.

Frein de secours (c)

Le frein d'urgence est un dispositif de sécurité conçu pour arrêter immédiatement le vélo d'appartement en cas de besoin. Utilisez le frein d'urgence chaque fois que vous devez arrêter le vélo sans délai.

Remarque ! pour activer le frein d'urgence, appuyez fermement sur le bouton du frein d'urgence (c).

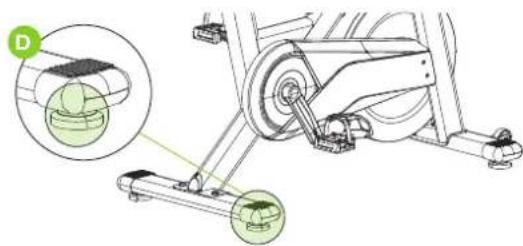

Nivellement (d)

Pour garantir une utilisation sûre et stable, placez toujours le vélo d'appartement sur une surface plane et solide. Si nécessaire, vous pouvez placer un tapis de protection en caoutchouc sous le vélo afin d'améliorer l'adhérence et de protéger le sol.

Si la surface est inégale, réglez les pieds de mise à niveau situés à la base du vélo d'appartement. Tournez les pieds réglables jusqu'à ce que le vélo soit bien stable.

L'écran fonctionne avec des piles AAA, qui peuvent être remplacées à l'arrière de l'écran. Les piles doivent être insérées correctement.

Si l'écran est illisible ou si seules certaines parties de l'image fonctionnent, procédez comme suit :

• Retirez les piles et attendez 15 secondes.
• Remplacez les piles correctement.

Informations sur la batterie

• Ne rechargez pas, ne démontez pas et ne jetez pas les piles dans un feu.
• Veillez à respecter la polarité (+ et -) lors de l'insertion des piles.
• Remplacez toujours toutes les piles en même temps ; ne mélangez pas les piles usagées et les piles neuves.
• Utilisez des piles alcalines pour obtenir des performances optimales et une durée de vie prolongée.
• Remplacez les piles lorsque l'écran s'assombrit ou ne répond plus.

Remplacement de la batterie

• Si l'écran affiche des mesures inexactes, il est recommandé de remplacer la pile. • Cet appareil fonctionne avec 2 piles AAA.

Entraînement avec fréquence cardiaque

Cet appareil de fitness VirtuFit est équipé d'un récepteur de fréquence cardiaque sans fil. Pour mesurer votre fréquence cardiaque à l'aide d'un moniteur de fréquence cardiaque sans fil, utilisez un moniteur de fréquence cardiaque fonctionnant avec Bluetooth. Avec un moniteur de fréquence cardiaque sans fil, il est important que les électrodes soient légèrement humides et que le moniteur de fréquence cardiaque soit bien ajusté à votre corps. Reportez-vous au manuel d'utilisation de votre moniteur de fréquence cardiaque pour connaître les instructions appropriées. Une utilisation incorrecte du moniteur de fréquence cardiaque peut entraîner des lectures anormales.

REMARQUE ! Un moniteur de fréquence cardiaque sans fil n'est pas inclus en standard. Contactez votre revendeur pour acheter un moniteur de fréquence cardiaque sans fil.

Attention!

• Si vous portez un stimulateur cardiaque, nous vous recommandons de consulter votre médecin avant d'utiliser un moniteur de fréquence cardiaque sans fil.
• Dans les pièces équipées de plusieurs moniteurs cardiaques, il est recommandé de maintenir une distance suffisante afin d'éviter toute interférence entre les différents appareils.
• Essayez toujours de maintenir le moniteur de fréquence cardiaque sans fil à moins d'un mètre de la console pour une réception optimale.
• Portez toujours un moniteur de fréquence cardiaque sans fil directement sur le corps, sous les vêtements.

Aperçu de la console (FIG. a)

• SCAN : Mode de balayage automatique, passe en revue toutes les fonctions. • TEMPS : Affiche la durée totale de l'exercice. • DISTANCE : Affiche la distance totale parcourue pendant l'entraînement. • CALORIES : Affiche les calories brûlées (estimation uniquement).
• SPEED : Affiche la vitesse d'entraînement actuelle. • ODO : Affiche la distance totale accumulée.
• PULSE (BPM) : Affiche la fréquence cardiaque avec entrée de signal.
• RPM : Affiche le nombre de tours de pédale par minute.
• RESET : Remet toutes les valeurs à « 0 ».

Boutons de la console

• Appuyez pour faire défiler les fonctions ou verrouiller une fonction. Chaque pression est confirmée par un bip.
• Une pression longue (2 secondes) réinitialise tous les réglages à « 0 ».

• Appuyez pour augmenter la valeur.
• Maintenir pour augmenter rapidement. • Durée : 0:00 à 99:00 (par incréments d'une minute)
• Distance : 0,0 à 99,5 km (par incréments de 0,5 km)
• Calories : 0 à 9990 CAL (par incréments de 10 CAL) • Pouls : 30 à 230 BPM (par incréments de 1 BPM)

Réinitialiser

• Appuyez une fois pour effacer la valeur actuelle.
• Une pression longue (2 secondes) réinitialise toutes les données à zéro.

Fonctions

• Lorsqu'un temps cible est défini, la console effectue un compte à rebours.
• À 0 h 00, une alarme retentit 8 fois, puis le minuteur continue à compter.
• Si aucune cible n'est définie, le minuteur comptera automatiquement vers le haut.

SPEED Affiche automatiquement la vitesse actuelle avec l'entrée du signal.

RPM Affiche automatiquement le nombre de tours par minute (RPM) des pédales lorsque le signal est reçu.

Distance

• Lorsqu'une distance cible est définie (max. 99,5 km, par incréments de 0,5 km), la console effectue un compte à rebours.
• À 0, une alarme retentit 8 fois, puis la distance continue à être comptée.
• Si aucune cible n'est définie, le minuteur comptera automatiquement vers le haut.

Calories

• Lorsqu'une valeur cible est définie (max. 9990 CAL, par incréments de 10), la console effectue un compte à rebours.
• À 0, une alarme retentit 8 fois, puis le compteur de calories continue à compter.
• Si aucune cible n'est définie, le minuteur comptera automatiquement vers le haut.

Pulsation (BPM)

• Affiche automatiquement la fréquence cardiaque grâce à l'entrée du signal.
• Une fréquence cardiaque cible (30 à 230 BPM) peut être définie.
• Si la fréquence cardiaque dépasse la valeur définie, une alarme retentit.
• La valeur initialement affichée est 72 BPM jusqu'à ce qu'un signal soit reçu.

Entraînement applications de fitness

VirtuFit ne fournit pas de service pour les applications de fitness tierces telles que Kinomap, iConsole, FitShow, etc. Si vous rencontrez des problèmes avec une application de fitness tierce, veuillez contacter le développeur de l'application en question.

Instructions

• Scannez le code QR avec un téléphone ou une tablette Android ou iOS pour accéder directement à la page de l'App Store ou du Google Play Store où vous pouvez télécharger l'application de fitness.
• Scannez le code QR à droite pour accéder au manuel de l'application fitness. Le manuel décrit étape par étape comment connecter l'application fitness à l'appareil, comment fonctionne l'application fitness et quelles sont ses capacités.

iConsole+

App Store Google Play Support

Kinomap

App Store Google Play Support

Zwift

App Store Google Play Support

Entretien

Une utilisation sûre et efficace de cet appareil n'est possible que s'il est correctement installé et entretenu. Il est de votre responsabilité de veiller à ce que l'appareil soit régulièrement entretenu. Toute pièce usée ou endommagée doit être remplacée avant de reprendre l'utilisation. Cet équipement est destiné à être utilisé et stocké uniquement à l'intérieur. Une exposition prolongée aux conditions extérieures ou aux fluctuations de température et d'humidité peut gravement endommager les composants électriques et les pièces mobiles. Débranchez toujours le cordon d'alimentation avant de nettoyer ou d'effectuer toute opération d'entretien.

Entretien quotidien

• Essuyez l'appareil après chaque utilisation pour éliminer la sueur et l'humidité.
• Assurez-vous que l'équipement est exempt de poussière et de saleté.
• Évitez d'utiliser des produits nettoyants agressifs et protégez l'équipement de toute humidité excessive.

Maintenance semestrielle

• Inspectez tous les boulons et écrous reliés aux pièces mobiles. Serrez-les ou resserrez-les si nécessaire.
• Vérifiez le mouvement de toutes les pièces et composants mobiles. Appliquez un spray silicone si nécessaire.

Recommandations générales pour le nettoyage

• Nettoyez l'appareil après chaque séance d'entraînement.
• Utilisez un chiffon sec pour nettoyer le panneau de commande.
• Utilisez un chiffon doux et propre avec un détergent doux pour éliminer les taches et salissures persistantes.
• Rangez l'équipement dans un endroit propre et sec, à l'abri de la chaleur directe et des sources d'eau.

ATTENTION ! Les réparations doivent être effectuées par un technicien qualifié, sauf indication contraire du fournisseur ou du fabricant.

Nettoyage

Un nettoyage régulier prolonge considérablement la durée de vie de votre équipement. Éliminez la poussière de l'appareil en le nettoyant fréquemment.

La maintenance préventive prolonge non seulement la durée de vie de l'équipement, mais contribue également à éviter les blessures potentielles. Pour plus d'informations, rendez-vous sur : virtufit.com/faq

DÉPANNAGE

PROBLÈME	SOLUTION
L'écran n'affiche aucune valeur	Vérifiez que tous les câbles des capteurs et de la console sont correctement connectés et en bon état.
	Si le problème persiste, ajustez délicatement la position du capteur.
Grincement	Assurez-vous que tous les boulons et écrous sont correctement serrés.
	Lubrifiez les pièces mobiles si nécessaire.
Bruit de cliquetis	Cela peut être dû à un montage incorrect des pédales.
	Serrez fermement la ou les pédales.
	Si le bruit persiste, démontez et remontez correctement les pédales :- La pédale R (droite) doit être montée dans le sens des aiguilles d'une montre.- La pédale L (gauche) doit être montée dans le sens inverse des aiguilles d'une montre.
	Si le problème persiste, contactez votre fournisseur.
La console ne répond pas	Si aucun signal n'apparaît pendant que vous pédalez, vérifiez que le câble est correctement connecté.

Directives de formation

Un programme d'entraînement efficace comprend un échauffement, l'entraînement proprement dit et un retour au calme. Effectuez le programme d'entraînement complet au moins deux fois, mais de préférence trois fois par semaine, en respectant un jour de repos entre les séances. Après quelques mois, l'intensité de l'entraînement peut être augmentée, par exemple à quatre ou cinq fois par semaine.

L'échauffement

Le but d'un échauffement est de préparer le corps à l'entraînement et de réduire le risque de blessure. Échauffez votre corps pendant deux à cinq minutes avant de commencer une séance d'entraînement cardiovasculaire ou musculaire. Faites des exercices qui augmentent la fréquence cardiaque et échauffent les muscles sollicités. Parmi les exemples d'activités de ce type, on peut citer la course à pied, le jogging, les sauts avec écart, la corde à sauter et la course sur place.

Étirement

Il est très important de s'étirer lorsque les muscles sont chauds, après un bon échauffement et un retour au calme. Cela réduit le risque de blessure. Les exercices d'étirement doivent être maintenus pendant 15 à 30 secondes.

Refroidissement

Le but du retour au calme est de ramener le corps à sa position de repos (presque) normale à la fin de l'entraînement. Un bon retour au calme réduit lentement votre fréquence cardiaque et favorise la récupération.

Spécifications de la console

Fonction	Temps 00 h 00 - 99 h 59
	Vitesse 0.0 à 99,9 km/h
	RPM 0 - 188
	Distance 0 à 99,99 km
	Calories 0.0 - 9999
	BPM 30 - 230
Type de batterie 2 piles AAA
Température de fonctionnement		0 °C - 40 °C
Température de stockage		-10 °C - 60 °C

Données techniques

Longueur 121 cm
Largeur 56 cm
Hauteur 125 cm
Poids 48 kg
Poids maximal de l'utilisateur 150 kg

Pièces de rechange

Pour demander des pièces de rechange pour votre équipement VirtuFit, veuillez vous reporter aux informations figurant sur la couverture de ce manuel. Afin de vous aider efficacement, nous vous prions de bien vouloir fournir les informations suivantes lorsque vous contactez notre équipe d'assistance :

- Le numéro de modèle et le numéro de série du produit

- Le nom du produit

- Le numéro de pièce et une description claire de la ou des pièces requises (telles qu'elles figurent dans la liste des pièces et dans la section « Vue éclatée » du présent manuel)

En fournissant des informations précises, vous nous aiderez à traiter votre demande rapidement et efficacement.

Informations supplémentaires

Élimination responsable des emballages

Chez VirtuFit, nous nous engageons à réduire notre impact

environnemental. Nous vous demandons de bien vouloir recycler tous les matériaux d'emballage dans les installations de recyclage désignées, conformément aux initiatives nationales de réduction des déchets.

Élimination du produit

Votre équipement VirtuFit est conçu pour offrir des performances et une fiabilité à long terme. Lorsque le moment sera venu de mettre le produit au rebut, veillez à ce qu'il soit éliminé conformément à la directive européenne DEEE. Cela signifie que vous devez apporter le produit à un point de collecte agréé afin qu'il soit recyclé de manière sûre et respectueuse de l'environnement.

Déclaration du fabricant

VirtuFit déclare par la présente que ce produit est conforme aux normes et directives suivantes :

· EN ISO 20957 • EMC (2014/30/EU) • RoHS (2011/65/EU + 2015/863)

En conséquence, le produit est certifié CE.
