HASZNÁLATI ÚTMUTATÓ ARP-B 300 Mirka

Kezelői útmutató....140hu

BCA 108 merőső kölő és

Megfelelőségi nyilatkozat

A Mirka Ltd, 66850 Jeppo, Finnország

önálló felelősséggel kijelenti, hogy a jelen nyilatkozat tárgyát képező lább felsorolt készülékek (lásd az adott termékhez tartozó „Műszaki adatok” táblázatot) megfelelnek az alábbi szabványoknak és további irányadó dokumentumoknak: EN 62841-1:2015/A11:2022, EN 62841-2-3:2021/A11:2021, EN 62841-2-4:2014, EN 55014-1:2021, EN 55014-2:2021, EN 300 328 V2.2.2, EN 301 489-1 V2.2.3, EN 301 489-17 V3.2.4 és EN IEC 63000:2018 szabványok összhangban a 2006/42/EK, 2014/53/EU és 2011/65/EU rendeletekkel. Az akkumulátortöltő megfelel az alábbi szabványoknak és irányelveknek; EN 60335-1:2012/A15:2021, EN 60335-2-29:2021/A1:2021, EN 62233:2008, EN 55014-1:2017, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013 és EN IEC 63000:2018 összhangban a 2014/35/EU, 2014/30/EU, 2011/65/EU, 2015/863/EU és 2012/19/EU rendelkezéssel.

Termékek: Mirka® ARP-B 300NV és Mirka® AROP-B 312NV

Jeppo, 2023. október 05. Kiállítás helye és ideje

Stefan Sjöberg, vezérigaz- gatóVállalat

Gyártó/forgalmazó

Mirka Ltd

66850 Jeppo, Finnország

Tel.: [phone]

Fax: [phone]

www.mirka.com

C€

Azeredeti útmutató fordítása. Fenntartjuk a jogot arra, hogy a jelen útmutató tartalmát előzetes értesítés nélkül módosítsuk.

Fontos

A gép üzembe helyezése, használata és karbantartása előtt kötelező elolvasni a jelen munkavédelmi és kezelői útmutatót. Ezt az útmutatót biztonságos és hozzáférhető helyen kell tartani. Olvassa el és tartsa be az állami és helyi rendelkezéseket.

Kötelezőmunkavédelmi felszerelés

Az útmutató elolvasása kötelező!

Védőszemüveg használata kötelező!

Hallásvédő használata kötelező!

Védőkesztyű használata kötelező!

Védőmaszk használata kötelező!

Szimbólumok

CE	Megfelel az EU vonatkozó szabványainak
	Megfelel az Egyesült Királyság vonatkozó rendeleteinek
	Megfelel a kínai RoHS előírásnak
	Megfelel az ausztrál és új-zélandi RCM előírásnak
	Megfelel a Szerbiában előírt követelményeknek

Vigyázat! Halálos vagy súlyos sérülés, illetve súlyos anyagi kár kockázatát jelentő helyzet.

Figyelem: Könnyebb vagy középsúlyos sérülés, illetve mérsékeltebb anyagi kár kockázatát jelentő helyzet.

Szerszámgépekre vonatkozó általános munkavédelmi szabályzat

FIGYELEM Az összes munkavédelmi szabályt és utasítást el kell olvasni. A szabályok és utasítások be nem tartása esetén áramütés, tűzeset vagy súlyos sérülés történhet.

A szabályzat szövegét meg kell őrizni, hogy később is tanulmányozhassa. A szabályzatban a „szerszámgép” kifejezés a villamos hálózatról üzemeltetett (vezetékes) és a telepes (vezeték nélküli) gépeket jelenti.

1. A munkaterület biztonságossága

a. A munkaterület legyen tiszta és jól megvilágított. A rendetlen és sötét területek könnyen okozhatnak balesetet.
b. Tilosa szerszámgépetrobbanásveszélyes környezetben, példáulgyúlékony folyadékok, gázok vagy porok jelenlétében üzemeltetni. A szerszámgépek kibocsátotta szikrák begyújthatják a port és a gözőket.
c. A gyermekeket és más ott tartózkodókat távol kell tartani a működő szerszámgéptől. Ha a kezelő figyelmét elvonják, elveszítheti uralmát a gép felett.

2. Érintésvédelem

a. Csak az ajzatnak megfelelő dugaszú szerszámgép használható. Tilos bármilyen átalakítást végezni a dugaszon. Földelt szerszámgépek esetén tilos bármilyen átalakító dugaszt használni. Az eredeti dugasz és az annak megfelelő aljzat csökkenti az áramütés veszélyét.
b. Vigyázzon, hogy ne érjen hozzá földelt felülethez, például csővezetékhez, radiátorhoz, tűzhelyhez és hűtőgéphez. Ha saját testét leföldeli, azzal nagyobb áramütésveszélynek teszi ki magát.
c. Óvja a szerszámgépet esőtöl és nedves környezettól. Ha a gépet víz éri, akkor megnő az áramütés veszélye.
d. Kímélje a vezetéket. Tilos a szerszámgépet a vezetékénél fogva vinni, húzni, illetve kihúzni az aljzatból. A vezeték nem kerülhet erős hőhatás, olaj, éles sarkok és mozgó alkatrészek közelébe. A sérült és összegabalyodott vezetékek fokozzák az áramütés veszélyét.
e. A szerszámgép kültéri használatakor szabadteri hosszabbítót kell használni. A kültéri használatra alkalmas hosszabbító csökkenti az áramütés veszélyét.
f. Ha elkerülhetetlen, hogy a szerszámgépet nedves környezetben üzemeltesse, használjon áramvédő kapcsolóval (FI-relé) védett áramforrást. A FI-relé használata csökkenti az áramütés veszélyét.

3. Személyi biztonság

a. Szerszámgép üzemeltetése közben mindig legyen éber, koncentráljon a munkavégzésre és az ésszerűségre. Tilos fáradtan, illetve kábítószer, alkohol vagy gyógyszer hatása alatt szerszámgépet használni. Szerszámgép használatakor egyetlen pillanatnyi figyelmetlenség elég a súlyos személyi sérüléshez.
b. Viselni kell a személyi védőfelszereléseket. Védőszemüveg viselése kötelező. A védőfelszerelésekkel, tehát a környezetnek megfelelő porvédő maszkkal, csúszásmentes bakanccsal, sisakkal és hallásvédővel csökkenthető a személyi sérülés veszélye.
c. Előzze meg a gép véletlen indítását. Ügyeljen, hogy a gép kapcsolója kikapcsolt állapotban legyen, amikor azt az áramforráshoz, illetve a telephez csatlakoztatja, valamint amikor a gépet kézbe veszi vagy magával viszi. Ha a szerszámgépet úgy viszi, hogy ujja a bekapcsolóhoz érhet, illetve ha bekapcsolt állapotban csatlakoztatja a gépet, azzal könnyen okozhat balesetet.
d. Vigyázzon, nehogy bekapcsoláskor a gépben felejtse a beállító vagy gépkulcsot. A szerszámgép forgó alkatrészében felejtett gépkulcs személyi sérülést okozhat.
e. Tilos nyújtózva dolgozni. Mindig stabilan és biztos egyensúllyal álljon. Így a gépet váratlan helyzetben is jobban kézben tarthatja.
f. Viseljen megfelelő öltözéket. Tilos lógó ruhában vagy lelógó ékszereket hordva dolgozni. Vigyázzon, nehogy haja, ruhája vagy kesztyűje mozgó alkatrész közelébe kerüljön. A laza ruházatot, lelógó ékszereket és hosszú hajat a mozgó alkatrészek elkaphatják.
g. Ha rendelkezésére áll csatlakoztatható porelszívó és porgyűjtő eszköz, gondoskodjon ezek csatlakoztatásáról és szabályos használatáról. A porelszívó használatával csökkenthetők a por okozta veszélyek.
h. Vigyázzon, nehogy a szerszám gyakori használata miatt úgy érezze, hogy a munkavédelmi szabályokat már nem kell betartania! A gondatlanság egyetlen pillanat alatt súlyos sérülést okozhat.

4. A szerszámgép használata és ápolása

a. Tilos a szerszámgépet túlterhelni. Mindig a munkának megfelelő szerszámgépet kell használni. Minden szerszámgép azt a munkát tudja jól és biztonságosan elvégezni, amelyre tervezték.
b. Tilos a főkapcsolójával nem be- vagy kikapcsolható szerszámgépet használni. A főkapcsolójával nem be- vagy kikapcsolható szerszámgép mindig veszélyes, amelyet szervizelni kell.

c. Csatlakoztassa le a szerszámgépet az áramforrásról, illetve vegye ki a telepeket, mielőtt a szerszámgépen beállítást vagy alkatrészcszerét végezne, illetve mielőtt a gépet elrakja. Ezzel a megelőző intézkedéssel csökkenthető a gép véletlen elindításának veszélye.
d. A használaton kívüli szerszámgépeket gyermekek által nem hozzáférhető helyen kell örizni, és használatát tilos a szerszámgépet vagy a jelen szabályzatot nem ismerő személynek megengedni. Gyakorlatlan felhasználó kezében a szerszámgép veszélyes.
e. Gondoskodjonaszerszámgépkarbantartásáról.Ellenőrizze,hogynemállítódtak-eelésnemlazultak-e ki a mozgó alkatrészek, nem történt-e törés vagy a működőképességet befolyásoló egyéb hatás. A sérült szerszámgépet használat előtt szervizelni kell. Sok balesetet a helytelenül karbantartott szerszámgépek idéznek elő.
f. Gondoskodjon a vágószerszámok élezéséről és tisztán tartásáról. A szabályosan karbantartott és élezett vágószerszámok kevésbé akadnak el, és könnyebben kézben tarthatók.
g. A szerszámgépet, valamint annak alkatrészeit és tartozékait a jelen szabályzat szerint, a munkakörülményekre és a munkafeladatra tekintettel kell használni. A szerszámgépnek a rendeltetésétől eltérő alkalmazása veszélyhelyzetet idézhet elő.
h. A markolatokat és tartófelületeket szárazon, tisztán, valamint zsír- és olajmentesen kell tartani. Váratlan helyzetben a csúszós markolatok és tartófelületek nem alkalmasak a szerszám biztonságos megtartására.

5. Az akkumulátorcsomag használata és ápolása

a. Csak a gyártó által meghatározott töltővel tölthető. Ha egy másik akkumulátortípushoz szánt töltővel kisérelné meg feltölteni ezt a típusú akkumulátort, azzal tűzveszélyt okozhatna.
b. Minden szerszámgéphez a kifejezetten hozzá való akkumulátorcsomagot kell használni. Bármely más akkumulátorcsomag használata baleset- és tűzveszélyt okozhat.
c. Az éppen nem használt akkumulátorcsomagot minden apró fémtárgytól – iratkapocs, aprópénz, kulcs, szög, csavar – távol kell tartani, mert ezek a két érintkezőjét rövidre zárhatják. Az érintkezők között kialakuló zárlat égési sérülést és tüzet okozhat.
d. Durva behatásra az akkumulátorból folyékony anyag távozhat, amelyet nem szabad megérinteni. Ha ez a folyadék a börre kerül, vízzel le kell öblíteni. Ha a folyadék a szembe kerül, orvoshoz kell fordulni. Az akkumulátorból esetleg távozó folyadék irritációt, illetve égési sérülést okozhat.
e. Tilos sérült vagy átalakított akkumulátort, illetve szerszámot használni. A sérült vagy átalakított akkumulátorok váratlan helyzeteket idézhetnek elő, például tűzet, robbanást és személyi sérülést okozhatnak.
f. Tilos az akkumulátort vagy a gépet tűznek vagy túl magas hőmérsékletnek kitenni. Tűz, illetve 130°C fölé hevülés hatására robbanás következhet be.
g. Minden töltésre vonatkozó szabályt be kell tartani, és töltéskor az akkumulátor, illetve a szerszám hőmérsékletének az útmutatóban közölt tartományon belül kell maradnia. A szabálytalanul, illetve a megadott tartományon kívül eső hőmérsékleten végzett feltöltés károsíthatja az akkumulátort és fokozhatja a tűzveszélyt.

6. Szervizelés

a. Aszerszámgépszervizelésétcsakszakképzettszerelőéscsakazonoscserealkatrészekfelhasználásával végezheti el. Ezzel biztosítható a szerszámgép biztonságosságának fenntartása.
b. Tilos a sérült akkumulátorok javítása. Az akkumulátorok javítását kizárólag a gyártó, illetve annak hivatalos szervize végezheti el.

Általános polírozási munkavédelmi szabályok:

a. A gép kifejezetten polírozásra készült. A géphez mellékelt összes munkavédelmi figyelmeztetést, útmutatót és specifikációt el kell olvasni. Az alábbi szabályok be nem tartása esetén áramütés, tűzeset vagy súlyos sérülés történhet.
b. A géppel például köszörülés, csiszolás, drótkefélés, illetve vágás elvégzése nem ajánlott. A gép rendeltetésétől eltérő műveletek vészhelyzetet és személyi sérülést okozhatnak.
c. Tilos a gépet úgy átalakítani, hogy a konkrét rendeltetésétől vagy a gyártó által megadottól eltérő módon működjön. Ilyen átalakítás következtében elveszhet a gép feletti uralom, súlyos személyi sérülést okozva.
d. Tilos az olyan szerelvények használata, amelyet a gyártó nem kifejezetten ehhez a géphez tervezett vagy ajánl. Ha egy szerelvény a gépre felszerelhető, az önagában még nem jeleni, hogy az biztonságosan használható is.
e. A tartozék névleges sebességének el kell érnie a gépen feltüntetett maximális sebességet. A névleges sebességüknél gyorsabban forgatott szerelvények széthasadhatnak és kivetődhetnek.
f. Az alkalmazott tartozék külső átmérőjének és vastagságának a gép névleges kapacitási tartományán belül kell esnie. A helytelen méretű szerelvényeket a gép nem képes megfelelően védeni és kezelni.

g. A gép rögzítőelemének és felrögzített szerelvényének egymással egyező méretűnek kell lennie. A gép rögzítőelemének nem megfelelő szerelvények excentrikussá válhatnak, rázkódást okozhatnak, és a gép kezelhetetlenné válhat.
h. Sérült tartozék használata tilos. A szerelvényeket minden használat előtt meg kell vizsgálni: nem lehetnek a csiszolókorongon betörések és repedések; az alátétlapokon repedések, szakadások és erősebb kopások; a drótkefén kilazult vagy töredező drótok. Ha a gép vagy egy tartozéka leesik, azt meg kell vizsgálni, hogy megsérült-e, és szükség esetén sérülésmentesre kell cserélni. A tartozék megvizsgálása és felszerelése után egy percen keresztül maximális terhelés nélküli sebességen kell járatni a gépet úgy, hogy a kezelő és az ott tartózkodók a tartozék forgássíkján kívül helyezkedjenek el. A sérült szerelvények ilyen hosszúságú próbaidőalatt rendszerint szétszakadnak.
i. Viselni kell a személyi védőfelszereléseket. Az alkalmazástól függően kötelező az arcvédő rostély, illetve a zárt vagy nyitott védőszemüveg használata. Szükség szerint viselni kell porvédő maszkot, hallásvédőt, kesztyűt, valamint a csiszolószerelvény vagy a munkadarab apróbb szilánkjait felfogni képes munkavédelmi kötényt. A szemet védő eszköznek képesnek kell lennie a különféle munkafolyamatoknál keletkező repülő szilánkok felfogására. A porvédő maszknak, illetve légzőkészüléknek képesnek kell lennie az adott munkafolyamatban keletkező részecskék kiszürésére. A folyamatos erős zaj hallásvesztéshez vezethet.
j. Az ott tartózkodóknak a munkavégzés helyétől biztonságos távolságban kell elhelyezkedniük. A munkavédelmi felszerelések viselése a munkaterületre lépő minden személy számára kötelező.

A munkadarab vagy a sérült szerelvény darabjai kivetődhetnek, és a munkavégzés közvetlen helyszínétől távolabb is sérülést okozhatnak.

k. A gép kábelét távol kell tartani a forgó tartozéktól. Ha a kezelő elveszti uralmát a gép felett, akkor a gép elvághatja a saját kábelét, illetve a becsípődő kábel a forgó szerelvényhez ránthatja a kezelő kézfejét vagy karját.
I. Tilos a gépet a forgó tartozék teljes megállása előtt a kézből letenni. A forgó szerelvény a padlóhoz érve a gépet kiszámíthatatlan irányba húzhatja el.
m. Tilos a test mellé kerülő gépet járatni. A forgó szerelvény a kezelő ruháját beránthatja, és a szerelvény érintkezésbe kerülhet a testtel.
n. A gép szellőzőnyílásait rendszeresen tisztítani kell. A motor ventilátora a külső port a motorházba szívja, és a túlzott mennyiségű porlerakódás elektromos veszélyforrást jelenthet.
o. Tilos a gépet gyúlékony anyagok környezetében üzemeltetni. A gépből kipattanó szikra az ilyen anyagokat begyújthatja.
p. Tilos a folyadékhűtésű tartozékok használata. A víz vagy egyéb hűtőfolyadék használata halálos áramütést okozhat.

NE FELEDJE! A fenti figyelmeztetés nem vonatkozik a kifejezetten folyadékos rendszerű gépekre.

További munkavédelmi szabályok

Visszarúgás és a kapcsolódó figyelmeztetések

A visszarúgásnak a becsípődő vagy beakadó forgó tartozék, alátétlap, kefe stb. által okozott hirtelen reakciót nevezzük. A becsípődés vagy beakadás a szerelvény forgásának gyors leállását idézi elő, amely pedig a nem kellő erősséggel tartott gépet a szerelvénynek az elakadás helyén végzett pillanatnyi mozgásával ellenkező irányba rántja.

Például ha a csiszolókorong a munkadarabba akad, akkor a korongnak a becsípődés helyén lévő pereme az anyag felületébe áshatja magát, és ettől a korong eltáncolhat, illetve visszarághat. A korong elakadási pontjának pillanatnyi mozgásirányától függően egyaránt vetődhet a kezelő felé és ellenkező irányba is. Ilyen esetben előfordulhat a korong törése is.

A visszarúgást a gép helytelen használata idézi elő, illetve a nem megfelelő üzemeltetés vagy körülmények. A visszarúgás az alábbi elővigyázatossági intézkedésekkel elkerülhető.

a. A gépet biztos kézzel kell tartani, és a kezelőnek testével és karjával úgy kell elhelyezkednie, hogy ellen tudjon tartani a visszarúgásnak. Ha a gépen van ilyen, mindig használni kell a segédfogantyút, hogy a visszarúgáskor vagy az indítási nyomaték hatásakor is a helyén lehessen tartani a gépet. Megfelelő elővigyázatosság mellett a kezelő visszarúgáskor és indításkor is képes a helyén tartani a gépet.
b. Tilos a kezét a forgó tartozék közelében tartani. Visszarúgás esetén a szerelvény a kézre vetődhet.
c. Tilos a kezelő testének olyan helyre kerülnie, ahová a gép visszarúgáskor kivetődhet. A visszarúgás a tartozék elakadási pontjának pillanatnyi mozgásával ellenkező irányba veti a gépet.
d. Különösen ügyelni kell a sarkoknál és éles peremeknél, nehogy a tartozék eltáncoljon vagy elakadjon. A sarkoknál, éles peremeknél és eltáncolás esetén hajlamos a tartozék leginkább elakadni, és ezzel a gép nem várt mozgását vagy visszarúgását előidézni.
e. Láncfűrész, fafaragó korong, 10 mm feletti térközű szegmentált gyémánt vágókorong vagy fogas fürészkorong gépre szerelése tilos. Ezek gyakran idéznek elő visszarúgást és nem várt elmozdulást.

További munkavédelmi szabályok polírozáskor

Speciális polírozási munkavédelmi szabályok

a. Nemszabadhagyni, hogyapolírozókoronglelógórészeivagyrgözítőszálaiszabadonpörögjenek. Akilógó szálakat be kell tűrni vagy le kell vágni. Forgás közben a lelógó rögzítőszálak elkaphatják a felhasználó ujját vagy a munkadarabot.

Az akkumulátor és a töltő munkavédelmi szabályai

• Az akkumulátor és a töltő fontos munkavédelmi és kezelési utasításai. A töltő használata előtt a töltőről, az akkumulátorról és a szerszámról szóló összes utasítást és figyelmeztetést el kell olvasni.
• Tilos a töltőbe törött vagy sérült tokozatú akkumulátort behelyezni. Az súlyos vagy halálos áramütést idézhet elő.
• Tilos bármilyen folyadéknak a töltő belsejébe bejutni. Az áramütést okozhat.
• Ez a töltő kizárólag újratölthető elemek töltésére használható fel.
• Tilos bármilyen tárgyat a töltőre ráhelyezni, valamint tilos a töltőt hőt kibocsátó eszköz mellé vagy túlmelegedést okozó puha felületre helyezni.
• A vezetéket úgy kell elhelyezni, hogy ne lehessen rálépni, belebotlani, illetve egyéb módon kárt tenni benne vagy terhelni.
• Tilos olyan töltöt használni, amely erős ütést kapott, leesett vagy bármilyen egyéb károsodás érte.
• Tilos az eszközt és az akkumulátort 50 °C feletti hőmérsékletű helyen tárolni vagy használni.
• A töltő szabványos (100–240 V\~) háztartási feszültségre készült. Tilos a használatát ettől eltérő feszültséggel megpróbálni.
• Felügyelni kell, hogy gyermekek ne játszhassanak a készülékkel.

További munkavédelmi szabályok

• Minden esetben gondoskodni kell a csiszolandó munkadarab stabil rögzítéséről.
• A szerszám szállítása előtt az akkumulátor mindig el kell távolítani.
• Tilos a gépet anélkül teljes fordulatszámra felpörgetni, hogy a közelben elhelyezkedő személyeket és tárgyakat az esetleg leváló csiszoló- vagy tartólaptól védő óvintézkedéseket megtenné.
• A gép használata előtt a teljes útmutatót el kell olvasni. Minden kezelőnek részletesen ismernie kell a gép szabályos és biztonságos használatát.
• Minden karbantartást szakképzett személynek kell végeznie. Javításért minden esetben a hivatalos Mirka szervizhez kell fordulni.
• Ha a gép működése helytelennek tűnik, azonnal meg kell szakítani annak használatát, és szervizelését, javítását kell kezdeményezni.
• A csiszolólap cseréje előtt mindig le kell csatlakoztatni a gépet a tápellátásról.
• Tilos a táphálózatra csatlakoztatott gépet szállítani, tárolni vagy felügyelet nélkül hagyni.
• Vigyázzon, nehogy a keze használat közben a forgó laphoz érjen.
• A gép használatakor kötelező a gyártói útmutató, valamint a helyi és országos szabályok által előírt személyi védőfelszerelések használata.
• A megmunkálható felületeket az anyagbiztonsági adatlap (MSDS) ismerteti.
• Ha kényelmetlen érzést tapasztalna kézfején vagy csuklójánál, hagyja abba a munkát, és forduljon orvoshoz. A sokszor ismétlődő
  mozdulatok és a túl sok rezgés a kézfej, a csukló, illetve a kar sérülését okozhatja.

Az akkumulátorra és a töltőre vonatkozó kiegészítő tájékoztatás

- Az akkumulátort tilos bármilyen okból felnyitni. Tilos törött vagy repedt burkolatú akkumulátort használni vagy feltölteni.

Müszaki adatok

»		AROP-B 312NVARP-B 300NVMirka
		12 VDC12 VDCFeszültség
Fordulatszám	1500 –2200 RPM	4000 –7000 RPM
		12 mm0 mmRezgéspálya
€		AROP-B 312NVARP-B 300NVMirka
Alátétlap mérete	77 mm	77 mm
torral)		0,89 kg0,87 kgTömeg(akkumulá-

	Mirka BCA 108Akkumulátortöltő
Bemenet:	100–240 VAC, 50–60Hz
Töltési idő	< 50 min (2,5 Ah)< 100 min (5,0 Ah)
Tárolási hömérséklet-tartomány	-20 °C – 80 °C
Töltési hömérséklet	4 °C – 40 °C
Méret	191 x 102 x 86 mm
	0,66 kgTömeg
	II /Védelmi osztály

Akkumulátor	Mirka BPA 10825	Mirka BPA 10850	Mirka BPA 11125	Mirka BPA 11150
Típus	TölthetőLi-ion	TölthetőLi-ion	TölthetőLi-ion	TölthetőLi-ion
Akkumulátorfeszültség	10,8 VDC	10,8 VDC	11,1 VDC	11,1 VDC
Kapacitás	2,5 Ah / 27,0 Wh	5,0 Ah / 54,0 Wh	2,5 Ah / 27,75 Wh	5,0 Ah / 55,5 Wh
Tömeg	0,18 kg	0,38 kg	0,18 kg	0,38 kg
Intelligens akku-mulátor	lgen	lgen	lgen	lgen

Zaj- és vibrációadatok

A mért értékek két gép összehasonlítására, illetve az egészségügyi terhelések előzetes értékelésére használhatók.

Cordless	ARP-B 300NV	AROP-B 312NV
Hangnyomásszint (LpA)	57 dB(A)	60 dB(A)
Hangenergiaszint (LwA)	68 dB(A)	71 dB(A)
Hangmérés KwA bizonytalansága	3,0 dB(A)	3,0 dB(A)
Vibrációs kibocsátási érték ah*	1,8 m/s2	4,3 m/s2
Vibrációs kibocsátás KPA bizonyta-lansága*	1,5 m/s2	1,5 m/s2

A specifikáció előzetes értesítés nélkül megváltozhat. A modellkínálat országonként eltérő lehet.

* A csiszoló normál üzemi körülményeihez való igazodás érdekében az alábbiak szerint tértünk el a szabványban meghatározott paraméterektől: A csiszolóanyag szemcsemerete 5 µm volt. Az előtoló erő 10 N volt.
* A táblázatban közölt értékek a megadott kódoknak és szabványoknak megfelelő laboratóriumi vizsgálatokból származnak, amelyek nem elegendőek kockázatelemzéshez. A tényleges munkakörnyezetben mért értékek az itt megadott értékeket meghaladhatják. Az egyes személyekre vonatkozó tényleges terhelési értékeket, valamint az adott helyzetre érvényes kockázat, illetve károsodás mértékét a környezet, az egyéni géphasználati módszer, a ténylegesen megmunkált anyag, a munkahely kialakítása, továbbá a felhasználó terhelésének időbeli hossza és fizikai állapota együttesen határozza meg. A Mirka Ltd nem vállal felelősséget annak következményeiért, ha az egyéni kockázatelemzés tényleges expozíciós értékei helyett az itt megadott értékeket veszik figyelembe.

A munkavédelemmel kapcsolatos további tudnivalókat az alábbi webhelyek ismertetik:

https://osha.europa.eu/en (Europe) or http://www.osha.gov (USA)

A gép helyes használata

A polírozógéppel bármely anyagú munkadarab (festék, fém, fa, kő, műanyag stb.) polírozható az illető anyagnak megfelelő polírozóval. Tilos a polírozógépet a rendeltetési céljától eltérő műveletre használni a gyártóval vagy a hivatalos forgalmazóval való előzetes konzultáció nélkül. Tilos a szerszám maximális névleges üresjárati sebessége alatti névleges értékű alátéttalpak használata. A motorház felnyitását igénylő esetleges karbantartást vagy javítást kizárólag hivatalos márkakereskedővel végeztesse.

Az akkumulátor és a töltő

• Az újonnan kicsomagolt akkumulátor nincs teljesen feltöltve. Előbb el kell olvasni a munkavédelmi útmutatót, azután annak betartásával fel kell tölteni az akkumulátor.
• A töltést legjobb 18 és 24 °C közötti környezeti hőmérsékleten végezni. 4 °C alatt és 40 °C felett nem szabad tölteni az akkumulátort, mert az a károsodásához vezethet.
• Az akkumulátor lehető leghosszabb üzemideje érdekében:
  – Az akkumulátor tárolását és töltését hűvös helyen végezze. Normál szobahömérséklet alatt és felett az akkumulátor hamarabb lemerül.
  – Tilos az akkumulátort teljesen lemerítve tárolni. Minden lemerülés után azonnal ismét fel kell tölteni.
• Minden akkumulátor folyamatosan veszít a töltéséből. Magasabb hőmérsékleten gyorsabban csökken a töltöttség.

Ha készülékét hosszabb ideig nem használja, akkor is töltse fel minden hónapban. Ezzel elérhető, hogy az akkumulátor később is hosszabb ideig megőrizze töltöttségét.

Az akkumulátortöltés menete

• Csatlakoztassa a töltőhöz a tápkábelt, majd csatlakoztassa a kábelt a táphálózati aljzatba, és csak ezután helyezze bele az akkumulátort. Először két másodpercig mindhárom töltésjelző fény világítani kezd, majd kialszik.
• Helyezze az akkumulátort a töltőbe. A lámpák 30 másodpercen belül villogni kezdenek.
• Töltés közben a töltésjelző fények jelzik a folyamat állapotát:
  – A három töltésjelző a töltés ideje alatt sorban felvillan.
  – Teljes feltöltödéskor mindhárom fény folyamatosan világít.
• A töltési idő BPA 10825/11125 esetén 50, míg BPA 10850/11150 akkumulátornál 100 perc.

NE FELEDJE! Ez a töltő csak Mirka 12V akkumulátor töltésére alkalmas.

NE FELEDJE! A töltési idő hosszát befolyásolják a környezeti feltételek és az akkumulátor állapota.

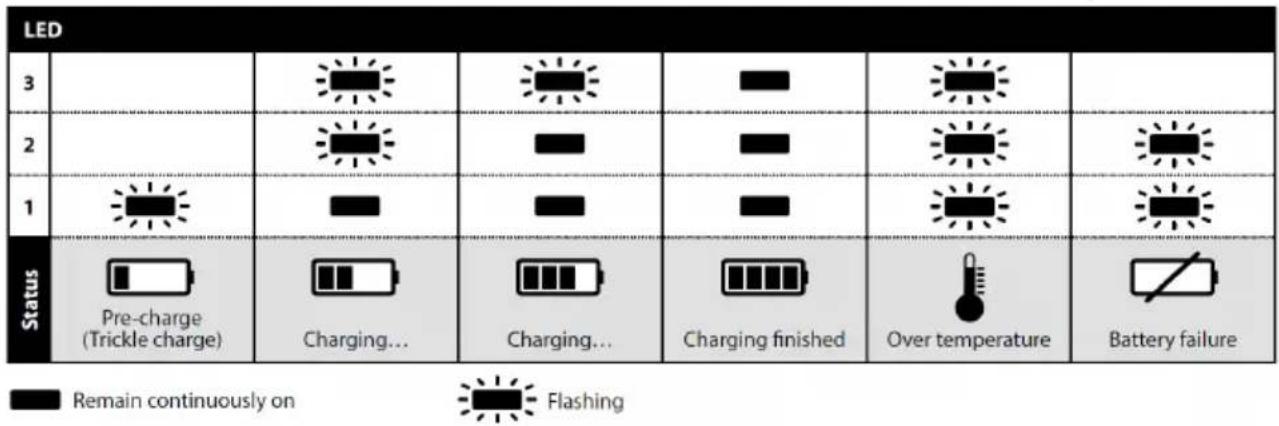

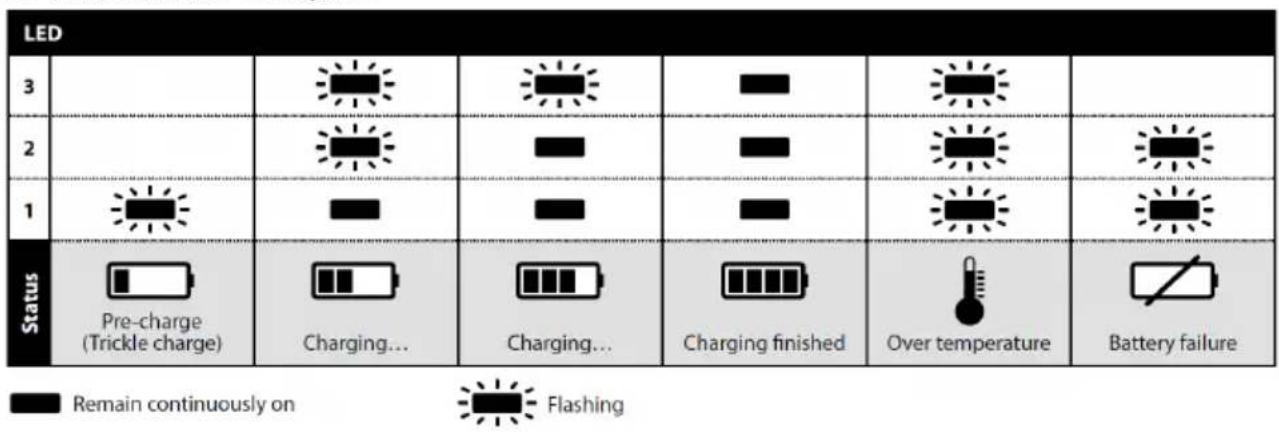

A BCA 108 töltő LED-visszajelzői

Töltési problémák felismerése

A töltő jelzést ad akkor, ha:

- Az akkumulátor túlmelegedett. A töltön mindhárom jelzőfény villog. Vegye ki az akkumulátort, hagyja hűlni 15–30 percig, majd ismét helyezze a töltőbe.

- Meghibásodott az akkumulátor vagy a töltő. A töltőn két jelzőfény villog. Vegye ki az akkumulátort, és hagyja lehülni. Helyezze be ismét az akkumulátort a töltőbe. Ha a töltőn továbbra is villog két jelzőfény, akkor az akkumulátor vagy a töltőszervizelést igényelhet.

Elsölépések

1. Kicsomagoláskor meg kell győződni a gép érintetlen és hiánytalan állapotáról, valamint hogy nem történt-e szállítási sérülés. Tilos sérült gépet használni.
2. Használat előtt ellenőrizni kell, hogy az alátéttalp megfelelően van-e felrögzítve.
3. Helyezze be a teljesen feltöltött akkumulátort a csiszológépbe úgy, hogy az a helyére bepattanjon.

Kezelői útmutató

• A gépet rendeltetése szerint kéziszerszámként kell használni. A szerszám bármely testhelyzetben használható.
• Válassza ki a kívánt polírozólapot, majd rögzítse fel az alátéttalpra. Ügyeljen, hogy a polírozólap középre legyen helyezve az alátéttalpon.
• Ekkor a polírozógép készenléti módba helyezhető, majd az indítógomb megnyomásával beindítható.
• Az indítógomb nyomva tartása alatt a polírozógép mozgásban, valamint készenléti módban marad. Az indítógomb felengedésekor a gép mozgása leáll, de a polírozó egy rövid ideig még készenléti módban marad, majd végül automatikusan kikapcsolt módra vált.
• A készenléti módban lévő polírozógépen a jobb oldali LED zöld fénnyel világít.
• Intelligens akkumulátor esetén bekapcsoláskor mindhárom LED három másodpercen át zölden villog.
• Készenléti módban a bal oldali LED az akkumulátor állapotát mutatja:

Zöld fény: Az akkumulátor töltöttsége megfelelő.

Zöld villogás: Az akkumulátor töltöttsége 75% alatti.

Zöld-piros villogás: Az akkumulátor töltöttsége 50% alatti.

Piros villogás: Az akkumulátor töltöttsége, illetve állapota (csak intelligens akkumulátor esetén) nem éri el a 25%-ot.

Piros fény: A túl alacsony akkumulátorfeszültség miatt a polírozó nem üzemel.

AROP-B: 4000-7000 RPM. A fordulatszám 4000 RPM és a maximális érték között az indítógomb helyzetével szabályozható. A készenléti módban lévő gépen a maximális fordulatszám a rpm+ és rpm– gombbal állítható be (1. ábra). A percenkénti fordulatszám lehetséges beállításai: 4000, 4500, 5000, 5500, 6000, 6500 és 7000 RPM.

ARP-B: 1500-2200 RPM. A fordulatszám 1500 RPM és a maximális érték között az indítógomb helyzetével szabályozható. A készenléti módban lévő gépen a maximális fordulatszám a rpm+ és rpm– gombbal állítható be (1. ábra). A percenkénti fordulatszám lehetséges beállításai: 1500, 1600, 1700, 1800, 1900, 2050 és 2200 RPM.

• A fordulatszám-szabályzó a véletlen módosítás megelőzésére lezárható. Várja meg, míg a gép kilép készenléti módból. Tartsa egyszerre lenyomva a rpm+ és rpm– gombot, majd húzza meg az indítógombot. A funkció ugyanennek a műveletnek a megismétlésével oldható fel ismét. A sebesség rögzített üzemmódjában a rpm+ és rpm– gomb megnyomását csak a jobb oldali LED két piros színű felvillanása jelzi, de a sebesség nem változik.
• Polírozáskor előbb mindig helyezze a gépet a munkafelületre, és csak azután indítsa el. A gépet leállítás előtt mindig emelje el a megmunkált felülettől. Ezzel megelőzhető a megmunkált felületnek a polírozólap túl nagy sebessége miatti bevésődése.
• A polírozás végeztével vegye ki a gépből az akkumulátort úgy, hogy egyidejűleg megnyomja a megfelelő gombot mindkét oldalon. Töltse fel az akkumulátort.

Bluetooth

A szerszám Bluetooth® alacsony energiaszintű technológiával csatlakozik a MyMirka alkalmazáshoz, amelyen keresztül további szerszámfunkciók férhetők hozzá. Az alkalmazás funkcióiról és regionális elérhetőségéről a www.mirka.com/mymirka webhelyen tájékozódhat részletesen.

A Mirka ^ ARP-B 300NV és Mirka ^ AROP-B 312NV eszközön az alábbiak szerint aktiválható a Bluetooth:

1. Csatlakoztassa a szerszámhoz az akkumulátort.
2. Az rpm+ gomb nyomva tartása mellett aktiválja a szerszámot az indítógombjával.
3. A középső LED zöld villogó fénnyel jelzi, hogy a Bluetooth bekapcsolt és kapcsolódásra kész.
4. Ha a szerszám csatlakozik egy másik Bluetooth-eszközhöz, akkor a középső LED zöld fénnyel világít.
5. A Bluetooth akkor kapcsol ki, ha a szerszámot deaktiválják, illetve kikapcsolják.

NE FELEDJE! Ha az alkalmazás nincs telepítve, vagy ha az adott országban nem áll rendelkezésre, akkor a Bluetooth nem kapcsolható be.

A Bluetooth® kifejezés és logó a Bluetooth SIG, Inc. bejegyzett védjegye és tulajdona, amelyet a Mirka Ltd engedély alapján használ. A további védjegyekhez és kereskedelmi elnevezésekhez fűződő jogokkal a hozzájuk tartozó tulajdonosok rendelkeznek.

Karbantartás

Karbantartás előtt mindig el kell távolítani az akkumulátort! Csak eredeti Mirka alkatrészek használhatók!

A csiszolótalp cseréje

1. A csiszolótalpkulcsot a csiszolótalp és a készülékház közé illesztve fogja meg a tengelyanyát.
2. Szerelje le balra forgatva a csiszolótalpat.
3. Helyezze fel és húzza meg az új csiszolótalpat alátétek alkalmazásával.
4. Vegye ki a csiszolótalp kulcsát.

Tisztítás

Az esetleg felhalmozódott port puha kefével távolítsa el. Tisztítás közben védőszemüveg viselésével védje szemét.

Ha a készülék burkolata tisztítást igényel, törölje át nedves, puha ronggyal. Kímélő tisztítószer használata megengedett.

VIGYÁZAT! Tilos alkoholt, benzint vagy hasonló szert használni. A műanyag felületeken TILOS marószert alkalmazni.

Töltőre vonatkozó tisztítási utasítás

A töltő külső felületéről a szilárd és zsíros szennyeződés puha ronggyal vagy puha kefével (nem drótkefével) távolítható el. Tilos víz és tisztítószer használata.

További javítás

A javítást minden esetben szakképzett személynek kell végeznie. A garancia csak akkor marad érvényes, és a gép optimális biztonságossága és működőképessége csak akkor szavatolható, ha minden javítást a hivatalos Mirka szerviz végez. Ha a legközelebb eső hivatalos Mirka-szervizet keresi, forduljon a Mirka ügyfélszolgálatához, helyi forgalmazójához, illetve keresse fel a www.mirka.com webhelyet.

Hibakeresési útmutató

		MegoldásLehetséges okHibajelensé
A polírozón a jobb oldali LED nem adfényt azindítógomb megnyomásakor.	Az akkumulátor nincs megfelelően csatlakoztatva a polírozógéphez.Az akkumulátor teljesen lemerült.	Helyezze bemegfelelőenaz akkumulátort.Töltse fel az akkumulátort.
A polírozón a jobb oldali LED piros fényt ad, és a gép 4000 RPM-re (AROP-B 312NV) vagy 1500 RPM-re (ARP-B 300NV) lassul, majd polírozáskor leáll.	A polírozó belső hőmérséklete túl magas.Egy erős terhelés túl hosszan tartott.	Egy ideig terhelje a gépet kevésbé, és az ismét fel fog gyorsulni.
A polírozón található jobb oldali LED piros fényt ad, és a fordulatszám kissé lecsökken.	Túlzott rövid idejű terhelés történt.	Terhelje kevésbé a gépet vagy várjon egy rövid ideig, és a LED visszavált zöld színre.
A bal oldali LED piros fénnyel világít, és a polírozógép nem indul be.	Az akkumulátor feszültsége túl alacsony.	Töltse fel az akkumulátort.
A polírozón találhatóbaloldaliLED pirosan villog, pedig a gép teljesen fel van töltve.	Akkumulátorhiba. Diagnosztikai célból szíveskedjék a mobil alkalmazást használni.	Cserélje ki az akkumulátort.

Hulladékba helyezési szabályok

VIGYÁZAT!

Feleslegessé vált gépet a tápkábel eltávolításával tegye használhatatlanná.

Tartsa be a használaton kívüli gépek, csomagolások és tartozékok hulladékba helyezéséről és újrafeldolgozásáról szóló helyi rendelkezéseket.

Csak az EU-ban: Tilos az elektromos szerszámgépeket háztartási szemétként hulladékba helyezni. Az elektromos és elektronikus berendezések hulladékairól szóló uniós irányelv, valamint az irányelvek alapján született nemzeti törvények értelmében az élettartamuk végét elért elektromos szerszámokat elkülönítve kell összegyűjteni, és egy környezetvédelmileg szabályos újrahasznosítási létesítménybe kell szállítani.

A REACH és RoHS szabályokról, valamint vállalatunk társadalmi felelősségvállalásáról a www.mirka.com oldalon tájékozódhat részletesebben.
