HASZNÁLATI ÚTMUTATÓ FBS-B 10 Mirka

Kezelői útmutató....157hu

Megfelelőségi nyilatkozat

A Mirka Ltd, 66850 Jeppo, Finnország

önálló felelősséggel kijelenti, hogy a jelen nyilatkozat tárgyát képező lább felsorolt készülékek (lásd az adott termékhez tartozó „Műszaki adatok” táblázatot) megfelelnek az alábbi szabványoknak és további irányadó dokumentumoknak: EN 62841-1:2015+AC:2015+A11:2022, EN 62841-2-4:2014+AC:2015, EN 55014-1:2021, EN 55014-2:2021, EN 300 328 V2.2.2, EN 301 489-1 V2.2.3, EN 301 489-17 V3.2.4 és EN IEC 63000:2018 szabványokkal, valamint a 2006/42/EK, 2014/53/EU, 2011/65/EU, 2015/863/EU és 2012/19/EU rendeletekkel összhangban. Az akkumulátortöltő megfelel az alábbi szabványoknak és irányelveknek: EN 60335-1:2012/A15:2021, EN 60335-2-29:2021/A1:2021, EN62233:2008, EN55014-1:2017, EN55014-2:2015, EN61000-3-2:2014, EN61000-3-3:2013 és EN IEC 63000:2018, összhangban a 2014/35/EU, 2014/30/EU, 2011/65/EU, 2015/863/EU és 2012/19/EU rendeletekkel.

Termékek: Mirka® FBS-B 10 és 13

Jeppo, 2024. február 01. Kiállítás helye és ideje

Stefan Sjöberg, vezérigaz- gatóVállalat

Gyártó/forgalmazó

Mirka Ltd

66850 Jeppo, Finnország

Tel.: [phone]

Fax: [phone]

www.mirka.com

Azeredeti útmutató fordítása. Fenntartjuka jogot arra, hogy a jelen útmutató tartalmát előzetes értesítés nélkül módosítsuk.

Fontos

A gép üzembe helyezése, használata és karbantartása előtt kötelező elolvasni a jelen munkavédelmi és kezelői útmutatót. Ezt az útmutatót biztonságos és hozzáférhető helyen kell tartani. Olvassa el és tartsa be az állami és helyi rendelkezéseket.

Ne feledje: A Mirka folyamatosan fejleszti termékeit. Jelen útmutatónk legfrissebb változata a mirka.com oldalon található.

Kötelezőmunkavédelmi felszerelés

Az útmutató elolvasása kötelező!

Védőszemüveg használata kötelező!

Hallásvédő használata kötelező!

Védőkesztyű használata kötelező!

Védőmaszk használata kötelező!

Szimbólumok

	Megfelel az EU vonatkozó szabványainak
	Megfelel az Egyesült Királyság vonatkozó rendeleteinek
	Megfelel a kínai RoHS előírásnak
	Megfelel az ausztrál és új-zélandi RCM előírásnak
	Megfelel az Eurázsiában előírt követelményeknek
	Megfelel az Brazíliában előírt követelményeknek

Vigyázat! Halálos vagy súlyos sérülés, illetve súlyos anyagi kár kockázatát jelentő helyzet.

Figyelem: Könnyebb vagy középsúlyos sérülés, illetve mérsékeltebb anyagi kár kockázatát jelentő helyzet.

Szerszámgépekre vonatkozó általános munkavédelmi szabályzat

FIGYELEM Az összes munkavédelmi szabályt és utasítást el kell olvasni. A szabályok és utasítások be nem tartása esetén áramütés, tűzeset vagy súlyos sérülés történhet.

A szabályzat szövegét meg kell őrizni, hogy később is tanulmányozhassa. A szabályzatban a „szerszámgép” kifejezés a villamos hálózatról üzemeltetett (vezetékes) és a telepes (vezeték nélküli) gépeket jelenti.

1. A munkaterület biztonságossága

a. A munkaterület legyen tiszta és jól megvilágított. A rendetlen és sötét területek könnyen okozhatnak balesetet.
b. Tilosa szerszámgépetrobbanásveszélyes környezetben, példáulgyúlékony folyadékok, gázok vagy porok jelenlétében üzemeltetni. A szerszámgépek kibocsátotta szikrák begyújthatják a port és a gőzöket.
c. A gyermekeket és más ott tartózkodókat távol kell tartani a működő szerszámgéptől. Ha a kezelő figyelmét elvonják, elveszítheti uralmát a gép felett.

2. Érintésvédelem

a. Csak az ajzatnak megfelelő dugaszú szerszámgép használható. Tilos bármilyen átalakítást végezni a dugaszon. Földelt szerszámgépek esetén tilos bármilyen átalakító dugaszt használni. Az eredeti dugasz és az annak megfelelő aljzat csökkenti az áramütés veszélyét.
b. Vigyázzon, hogy ne érjen hozzá földelt felülethez, például csővezetékhez, radiátorhoz, tűzhelyhez és hűtőgéphez. Ha saját testét leföldeli, azzal nagyobb áramütésveszélynek teszi ki magát.
c. Óvja a szerszámgépet esőtöl és nedves környezettöl. Ha a gépet víz éri, akkor megnő az áramütés veszélye.
d. Kímélje a vezetéket. Tilos a szerszámgépet a vezetékénél fogva vinni, húzni, illetve kihúzni az aljzatból. A vezeték nem kerülhet erős höhatás, olaj, éles sarkok és mozgó alkatrészek közelébe. A sérült és összegabalyodott vezetékek fokozzák az áramütés veszélyét.
e. A szerszámgép kültéri használatakor szabadteri hosszabbítót kell használni. A kültéri használatra alkalmas hosszabbító csökkenti az áramütés veszélyét.
f. Ha elkerülhetetlen, hogy a szerszámgépet nedves környezetben üzemeltesse, használjon áramvédő kapcsolóval (FI-relé) védett áramforrást. A FI-relé használata csökkenti az áramütés veszélyét.

3. Személyi biztonság

a. Szerszámgép üzemeltetése közben mindig legyen éber, koncentráljon a munkavégzésre és az ésszerűségre. Tilos fáradtan, illetve kábítószer, alkohol vagy gyógyszer hatása alatt szerszámgépet használni. Szerszámgép használatakor egyetlen pillanatnyi figyelmetlenség elég a súlyos személyi sérüléshez.
b. Viselni kell a személyi védőfelszereléseket. Védőszemüveg viselése kötelező. A védőfelszerelésekkel, tehát a környezetnek megfelelő porvédő maszkkal, csúszásmentes bakanccsal, sisakkal és hallásvédővel csökkenthető a személyi sérülés veszélye.
c. Előzze meg a gép véletlen indítását. Ügyeljen, hogy a gép kapcsolója kikapcsolt állapotban legyen, amikor azt az áramforráshoz, illetve a telephez csatlakoztatja, valamint amikor a gépet kézbe veszi vagy magával viszi. Ha a szerszámgépet úgy viszi, hogy ujja a bekapcsolóhoz érhet, illetve ha bekapcsolt állapotban csatlakoztatja a gépet, azzal könnyen okozhat balesetet.
d. Vigyázzon, nehogy bekapcsoláskor a gépben felejtse a beállító vagy gépkulcsot. A szerszámgép forgó alkatrészében felejtett gépkulcs személyi sérülést okozhat.
e. Tilos nyújtózva dolgozni. Mindig stabilan és biztos egyensúllyal álljon. Így a gépet váratlan helyzetben is jobban kézben tarthatja.
f. Viseljen megfelelő öltözéket. Tilos lógó ruhában vagy lelógó ékszereket hordva dolgozni. Vigyázzon, nehogy haja, ruhája vagy kesztyűje mozgó alkatrész közelébe kerüljön. A laza ruházatot, lelógó ékszereket és hosszú hajat a mozgó alkatrészek elkaphatják.
g. Ha rendelkezésére áll csatlakoztatható porelszívó és porgyűjtő eszköz, gondoskodjon ezek csatlakoztatásáról és szabályos használatáról. A porelszívó használatával csökkenthetők a por okozta veszélyek.
h. Vigyázzon, nehogy a szerszám gyakori használata miatt úgy érezze, hogy a munkavédelmi szabályokat már nem kell betartania! A gondatlanság egyetlen pillanat alatt súlyos sérülést okozhat.

4. A szerszámgép használata és ápolása

a. Tilos a szerszámgépet túlterhelni. Mindig a munkának megfelelő szerszámgépet kell használni. Minden szerszámgép azt a munkát tudja jól és biztonságosan elvégezni, amelyre tervezték.
b. Tilos a főkapcsolójával nem be- vagy kikapcsolható szerszámgépet használni. A főkapcsolójával nem be- vagy kikapcsolható szerszámgép mindig veszélyes, amelyet szervizelni kell.
c. Csatlakoztassa le a szerszámgépet az áramforrásról, illetve vegye ki a telepeket, mielőtt a szerszámgépen beállítást vagy alkatrészcserét végezne, illetve mielőtt a gépet elrakja. Ezzel a megelőző intézkedéssel csökkenthető a gép véletlen elindításának veszélye.
d. A használaton kívüli szerszámgépeket gyermekek által nem hozzáférhető helyen kell őrizni, és használatát tilos a szerszámgépet vagy a jelen szabályzatot nem ismerő személynek megengedni. Gyakorlatlan felhasználó kezében a szerszámgép veszélyes.
e. Gondoskodjon a szerszámgépkarbantartásáról. Ellenőrizze, hogy nem állítódtak-e el és nem lazultak-e ki a mozgó alkatrészek, nem történt-e törés vagy a működőképességet befolyásoló egyéb hatás. A sérült szerszámgépet használat előtt szervizelni kell. Sok balesetet a helytelenül karbantartott szerszámgépek idéznek elő.
f. Gondoskodjon a vágószerszámok élezéséről és tisztán tartásáról. A szabályosan karbantartott és élezett vágószerszámok kevésbé akadnak el, és könnyebben kézben tarthatók.
g. A szerszámgépet, valamint annak alkatrészeit és tartozékait a jelen szabályzat szerint, a munkakörülményekre és a munkafeladatra tekintettel kell használni. A szerszámgépnek a rendeltetésétől eltérő alkalmazása veszélyhelyzetet idézhet elő.
h. A markolatokat és tartófelületeket szárazon, tisztán, valamint zsír- és olajmentesen kell tartani. Váratlan helyzetben a csúszós markolatok és tartófelületek nem alkalmasak a szerszám biztonságos megtartására.

5. Az akkumulátorcsomag használata és ápolása

a. Csak a gyártó által meghatározott töltővel tölthető. Ha egy másik akkumulátortípushoz szánt töltővel kisérelné meg feltölteni ezt a típusú akkumulátort, azzal túzveszélyt okozhatna.
b. Minden szerszámgéphez a kifejezetten hozzá való akkumulátorcsomagot kell használni. Bármely más akkumulátorcsomag használata baleset- és tűzveszélyt okozhat.
c. Az éppen nem használt akkumulátorcsomagot minden apró fémtárgytól – iratkapocs, aprópénz, kulcs, szög, csavar – távol kell tartani, mert ezek a két érintkezőjét rövidre zárhatják. Az érintkezők között kialakuló zárlat égési sérülést és tüzet okozhat.
d. Durva behatásra az akkumulátorból folyékony anyag távozhat, amelyet nem szabad megérinteni. Ha ez a folyadék a börre kerül, vízzel le kell öblíteni. Ha a folyadék a szembe kerül, orvoshoz kell fordulni. Az akkumulátorból esetleg távozó folyadék irritációt, illetve égési sérülést okozhat.
e. Tilos sérült vagy átalakított akkumulátort, illetve szerszámot használni. A sérült vagy átalakított akkumulátorok váratlan helyzeteket idézhetnek elő, például tűzet, robbanást és személyi sérülést okozhatnak.
f. Tilos az akkumulátort vagy a gépet tűznek vagy túl magas hőmérsékletnek kitenni. Tűz, illetve 130 °C fölé hevülés hatására robbanás következhet be.
g. Minden töltésre vonatkozó szabályt be kell tartani, és töltéskor az akkumulátor, illetve a szerszám hömérsékletének az útmutatóban közölt tartományon belül kell maradnia. A szabálytalanul, illetve a megadott tartományon kívül eső hömérsékleten végzett feltöltés károsíthatja az akkumulátort és fokozhatja a tűzveszélyt.

6. Szervizelés

a. A szerszámgép szervizelését csak szakképzett szerelő és csak azonos cserealkatrészek felhasználásával végezheti el. Ezzel biztosítható a szerszámgép biztonságosságának fenntartása.
b. Tilos a sérült akkumulátorok javítása. Azakkumulátorok javítását kizárólag a gyártó, illetve annak hivatalos szervize végezheti el.

Az akkumulátor és a töltő munkavédelmi szabályai

• Az akkumulátor és a töltő fontos munkavédelmi és kezelési utasításai. A töltő használata előtt a töltőról, az akkumulátorról és a szerszámról szóló összes utasítást és figyelmeztetést el kell olvasni.
• Tilos a töltőbe törött vagy sérült tokozatú akkumulátort behelyezni. Az súlyos vagy halálos áramütést idézhet elő.
• Tilos bármilyen folyadéknak a töltő belsejébe bejutni. Az áramütést okozhat.
• Ez a töltő kizárólag újratölthető elemek töltésére használható fel.
• Tilos bármilyen tárgyat a töltőre ráhelyezni, valamint tilos a töltőt hőt kibocsátó eszköz mellé vagy túlmelegedést okozó puha felületre helyezni.
• A vezetéket úgy kell elhelyezni, hogy ne lehessen rálépni, belebotlani, illetve egyéb módon kárt tenni benne vagy terhelni.
• Tilos olyan töltőt használni, amely erős ütést kapott, leesett vagy bármilyen egyéb károsodás érte.

• Tilos az eszközt és az akkumulátort 50 °C feletti hőmérsékletű helyen tárolni vagy használni.

• A töltő szabványos (100–240 V\~) háztartási feszültségre készült. Tilos a használatát ettől eltérő feszültséggel megpróbálni.

• Felügyelni kell, hogy gyermekek ne játszhassanak a készülékkel.

További munkavédelmi szabályok

• Minden esetben gondoskodni kell a csiszolandó munkadarab stabil rögzítéséről.
• A szerszám szállítása előtt az akkumulátor mindig el kell távolítani.
• Tilos a gépet teljes fordulatszámra felpörgetni a környező személyeket és tárgyakat a csiszolólap vagy más mozgó alkatrész esetleges leválásakor megvédő óvintézkedések nélkül.
• A gép használata előtt a teljes útmutatót el kell olvasni. Minden kezelőnek részletesen ismernie kell a gép szabályos és biztonságos használatát.
• Minden karbantartást szakképzett személynek kell végeznie. Javításért minden esetben a hivatalos Mirka szervizhez kell fordulni.
• Ha a gép működése helytelennek tűnik, azonnal meg kell szakítani annak használatát, és szervizelését, javítását kell kezdeményezni.
• A csiszolólap cseréje előtt mindig le kell csatlakoztatni a gépet a tápellátásról.
• Tilos a táphálózatra csatlakoztatott gépet szállítani, tárolni vagy felügyelet nélkül hagyni.
• Vigyázzon, nehogy a keze használat közben a forgó laphoz érjen.
• A gép használatakor kötelező a gyártói útmutató, valamint a helyi és országos szabályok által előírt személyi védőfelszerelések használata.
• A megmunkálható felületeket az anyagbiztonsági adatlap (MSDS) ismerteti.
• Ha kényelmetlen érzést tapasztalna kézfején vagy csuklójánál, hagyja abba a munkát, és forduljon orvoshoz. A sokszor ismétlődő
  mozdulatok és a túl sok rezgés a kézfej, a csukló, illetve a kar sérülését okozhatja.

Az akkumulátorra és a töltőre vonatkozó kiegészítő tájékoztatás

- Az akkumulátort tilos bármilyen okból felnyitni. Tilos törött vagy repedt burkolatú akkumulátort használni vagy feltölteni.

További figyelmeztetések

A gépi csiszolás, fűrészelés, köszörülés, fúrás és egyéb építőipari tevékenységek alkalmával keletkező egyes porok olyan vegyi anyagokat tartalmaznak, amelyek rákkeltő, születési és szaporodási rendellenességet okozó hatása ismert. Néhány példa ilyen vegyi anyagokra:

• ólomalapú festékekből származó ólom,
• téglából, kötőanyagból és egyéb építőanyagból származó szilícium-dioxid, valamint
• vegyszerrel kezelt faanyagból származó arzén és króm.

Az ilyen terhelések által okozott kockázat mértéke az ilyen típusú munkavégzés gyakoriságától függ. A vegyszerterhelés csökkentésére dolgozzon jól szellőző helyen, és viselje a megfelelő munkavédelmi eszközöket, például a kifejezetten mikroszkopikus szemcsék kiszűrésére készült porvédő maszkot.

Műszaki adatok

°		FBS-B 13FBS-B 10Mirka
		12 VDC12 VDCFeszültség
Fordulatszám	2200 –18000 RPM	2200 –18000 RPM
		0,74 kg0,70 kgTömeg(csakagép)
Szalagméret	10 x 330 mm	13 x 457 mm
Szalagsebesség	2,6 – 20,5 m/s	2,5 – 19,6 m/s

	Mirka BCA 108Akkumulátortöltő
Bemenet:	100–240 VAC, 50–60Hz
Töltési idő	< 50 min (2,5 Ah)< 100 min (5,0 Ah)
Tárolási hömérséklet-tartomány	-20 °C – 80 °C
Töltési hömérséklet	4 °C – 40 °C
Méret	191 x 102 x 86 mm
	0,66 kgTömeg
	II /Védelmi osztály

Akkumulátor	Mirka BPA 10825	Mirka BPA 10850	Mirka BPA 11125	Mirka BPA 11150
Típus	Tölthető	Tölthető	Tölthető	TölthetőLi-ionLi-ionLi-ion
Akkumulátorfeszültség	10,8 VDC	10,8 VDC	11,1 VDC	11,1 VDC
Kapacitás	2,5 Ah / 27,0 Wh	5,0 Ah / 54,0 Wh	2,5 Ah / 27,75 Wh	5,0 Ah / 55,5 Wh
Tömeg	0,18 kg	0,38 kg	0,18 kg	0,38 kg
mulátor				lgenlgenlgenlgenIntelligens akku

Zaj- és vibrációadatok

A mért értékek két gép összehasonlítására, illetve az egészségügyi terhelések előzetes értékelésére használhatók.

	Cordless	FBS-B 13FBS-B 10
Hangnyomásszint (LpA)	72,0 dB(A)	72,0 dB(A)
Hangenergiaszint (LwA)	80,0 dB(A)	80,0 dB(A)
Hangmérés KwA bizonytalansága	3,0 dB(A)	3,0 dB(A)
Vibrációs kibocsátási érték ah*	3,125 m/s2	3,125 m/s2
Vibrációs kibocsátás KPA bizonyta-lansága*	1,5 m/s2	1,5 m/s2

A specifikáció előzetes értesítés nélkül megváltozhat. A modellkínálat országonként eltérő lehet.

* A táblázatban közölt értékek a megadott kódoknak és szabványoknak megfelelő laboratóriumi vizsgálatokból származnak, amelyek nem elegendőek kockázatelemzéshez. A tényleges munkakörnyezetben mért értékek az itt megadott értékeket meghaladhatják. Az egyes személyekre vonatkozó tényleges terhelési értékeket, valamint az adott helyzetre érvényes kockázat, illetve károsodás mértékét a környezet, az egyéni géphasználati módszer, a ténylegesen megmunkált anyag, a munkahely kialakítása, továbbá a felhasználó terhelésének időbeli hossza és fizikai állapota együttesen határozza meg. A Mirka Ltd nem vállal felelősséget annak következményeiért, ha az egyéni kockázatelemzés tényleges expozíciós értékei helyett az itt megadott értékeket veszik figyelembe.

A munkavédelemmel kapcsolatos további tudnivalókat az alábbi webhelyek ismertetik:

https://osha.europa.eu/en (Europe) or http://www.osha.gov (USA)

A gép helyes használata

A csiszológéppel bármely anyagú munkadarab (festék, fém, fa, kompozit, műanyag stb.) csiszolható az illető anyagnak megfelelő csiszolólappal. Tilos a csiszológépet a rendeltetési céljától eltérő műveletre használni a gyártóval vagy a hivatalos forgalmazóval való előzetes konzultáció nélkül. A motorház felnyitását igénylő esetleges karbantartást vagy javítást kizárólag hivatalos márkakereskedővel végeztesse.

Az akkumulátor és a töltő

- Az újonnan kicsomagolt akkumulátor nincs teljesen feltöltve. Előbb el kell olvasni a munkavédelmi útmutatót, azután annak betartásával fel kell tölteni az akkumulátor.

• A töltést legjobb 18 és 24 °C közötti környezeti hömérsékleten végezni. 4 °C alatt és 40 °C felett nem szabad tölteni az akkumulátort, mert az a károsodásához vezethet.
• Az akkumulátor lehető leghosszabb üzemideje érdekében:

– Az akkumulátor tárolását és töltését hűvös helyen végezze. Normál szobahőmérséklet alatt és felett az akkumulátor hamarabb lemerül.

– Tilos az akkumulátort teljesen lemerítve tárolni. Minden lemerülés után azonnal ismét fel kell tölteni.

- Minden akkumulátor folyamatosan veszít a töltéséből. Magasabb hőmérsékleten gyorsabban csökken a töltöttség.

Ha készülékét hosszabb ideig nem használja, akkor is töltse fel minden hónapban. Ezzel elérhető, hogy az akkumulátor később is hosszabb ideig megőrizze töltöttségét.

Az akkumulátortöltés menete

• Csatlakoztassa a töltőhöz a tápkábelt, majd csatlakoztassa a kábelt a táphálózati aljzatba, és csak ezután helyezze bele az akkumulátort. Először két másodpercig mindhárom töltésjelző fény világítani kezd, majd kialszik.
• Helyezze az akkumulátort a töltőbe. A lámpák 30 másodpercen belül villogni kezdenek.
• Töltés közben a töltésjelző fények jelzik a folyamat állapotát:
  – A három töltésjelző a töltés ideje alatt sorban felvillan.
  – Teljes feltöltödéskor mindhárom fény folyamatosan világít.
• A töltési idő BPA 10825/11125 esetén 50, míg BPA 10850/11150 akkumulátornál 100 perc.

NE FELEDJE! Ez a töltő csak Mirka 12V akkumulátor töltésére alkalmas.

NE FELEDJE! A töltési idő hosszát befolyásolják a környezeti feltételek és az akkumulátor állapota.

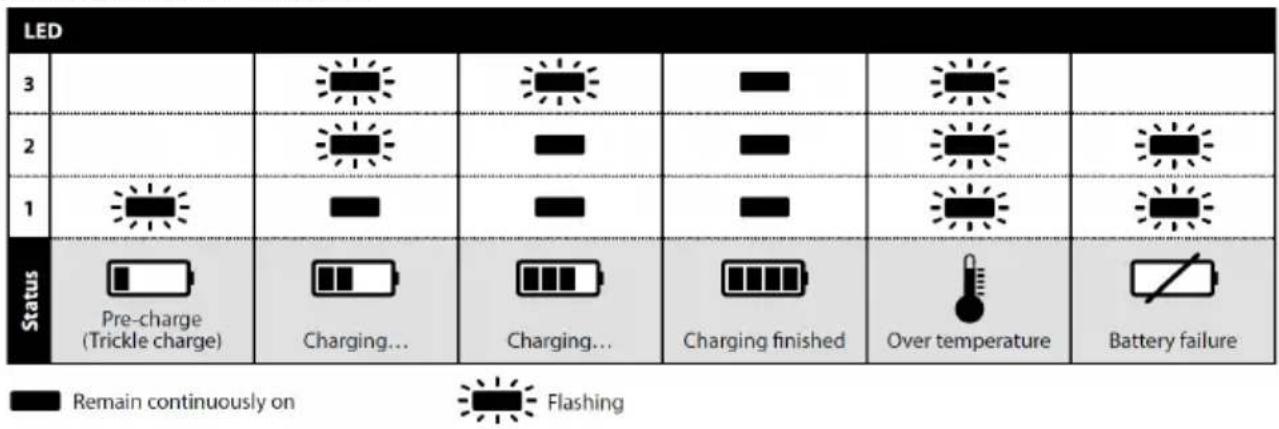

A BCA 108 töltő LED-visszajelzői

Töltési problémák felismerése

A töltő jelzést ad akkor, ha:

• Az akkumulátor túlmelegedett. A töltön mindhárom jelzőfény villog. Vegye ki az akkumulátort, hagyja hűlni 15–30 percig, majd ismét helyezze a töltőbe.
• Meghibásodott az akkumulátor vagy a töltő. A töltön két jelzőfény villog. Vegye ki az akkumulátort, és hagyja lehülni. Helyezze be ismét az akkumulátort a töltőbe. Ha a töltön továbbra is villog két jelzőfény, akkor az akkumulátor vagy a töltőszervizelést igényelhet.

Elsölépések

1. Kicsomagoláskor meg kell győződni a gép érintetlen és hiánytalan állapotáról, valamint hogy nem történt-e szállításis sérülés. Tilos sérült gépet használni.

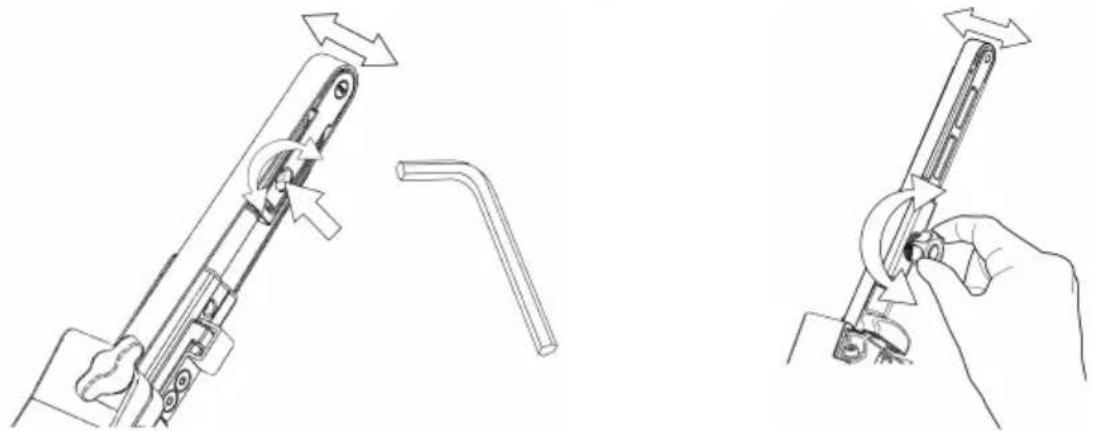

2. Ügyeljen, hogy a feszítőkar megfelelően a szerszámhoz legyen rögzítve, és hogy a műanyag hővédő burkolat, a védőgumi és a többi alkatrész feszítőkarra rögzítése is megfelelő legyen.

Az FBS-B 10 feszítőkar-szerelvény a szerszámon:

Az FBS-B 13 feszítőkar-szerelvény a szerszámon:

Ugyeljen ar ógzítólyulenaka szer szám fámpersalyé hoz viszonyított koncentrikasságára és mer dígegesságére, és hogy a szárnyas anya fi hegyen laztva.

A szerszámtesten és a feszítóskar hővádő burkolatán található nyilaknak egymás falié kell mutatniuk.

Finoman nyomja a kart neki egészen a műanyag készülékháznak, ügyelve, hogy a műanyag dőlész- szóghatárfó belsatalájon a feszítőkarny fásába, majd a karkívánt szógbé állítáca után húzza meg aszámyas anyát.

A kar a beállithatóságú tartományon (-90° - 90°) belül tatszöleges szögbein rögzítható-

Ugyeljien ar ógzítőlyudenaka a szar szám fämpersalyéíhaz viszonyított koncentrikusságára és merdegességére, és hogy a 3 mm hatlapú anya ki legyen laztva.

hu

Kezelői útmutató

• A gépet rendeltetése szerint kéziszerszámként kell használni. A szerszám bármely testhelyzetben használható.
• Válassza ki a kívánt csiszolószalagot, majd rögzítse fel a gépre. A csiszolólap középen legyen az orrtárcsakeréken, amit FBS-B 10 esetén a kis hatlapú anyával, FBS-B 13 esetén pedig a feszítőkar oldalán lévő műanyag gombbal állítson be.

• Ekkor a csiszológép készenléti módba helyezhető, majd az indítókapcsoló megnyomásával beindítható.
• Az indítókapcsoló nyomva tartása alatt a csiszológép mozgásban, valamint készenléti módban marad. Az indítókapcsoló felengedésekor a gép mozgása leáll, de a csiszológép egy rövid ideig még készenléti módban marad, majd végül automatikusan kikapcsolt módra vált.
• A készenléti módban lévő csiszológépen a jobb oldali LED zöld fénnyel világít.
• Készenléti módban a bal oldali LED az akkumulátor állapotát mutatja:

Zöld fény: Az akkumulátor töltöttsége megfelelő.

Zöld-piros villogás: Az akkumulátor töltöttsége gyenge.

Piros fény: Az akkumulátor feszültsége túl alacsony. A csiszológép nem fog beindulni.

• A gép két fordulatszám-szabályozási üzemmódban működhet. Az alapértelmezett üzemmódban a fordulatszámot az indítógomb helyzete lineárisan változtatja. A másik üzemmódban a fordulatszám a beállított maximális értéknek megfelelő marad, amikor a gép fut. A készenléti üzemmódban lévő gép az rpm+ és rpm– gombok egyidejű megnyomásával váltható az egyik üzemmódról a másikra.
• A készenléti módban lévő gépen a maximális fordulatszám a gép markolatán lévő rpm+ és rpm– gombbal állítható be. A percenkénti fordulatszám lehetséges beállításai: 2200, 4000, 6000, 9000, 12 000, 15 000 és 17 000 rpm.

• A fordulatszám-szabályzó a véletlen módosítás megelőzésére lezárható. Fordulatszám rögzítésének menete:

• Várja meg, míg a gép kilép készenléti módból.

• Tartsa egyszerre lenyomva az rpm+ és rpm- gombot, majd húzza meg az indítógombot.
• A fordulatszám rögzítése ennek a műveletnek a megismétlésével szüntethető meg.

Ha rögzítve van a fordulatszám, akkor az rpm+ vagy rpm– gomb megnyomásakor a jobb oldali LED kétszer pirosan felvillan, és a fordulatszám nem változik.

- Csiszoláskor előbb mindig helyezze a gépet a munkafelület közelébe, és csak azután indítsa el. A gépet leállítás előtt mindig emelje el a megmunkált felülettől. Ezzel megelőzhető a megmunkált felületnek a csiszolólap túl nagy sebessége miatti bevésődése.

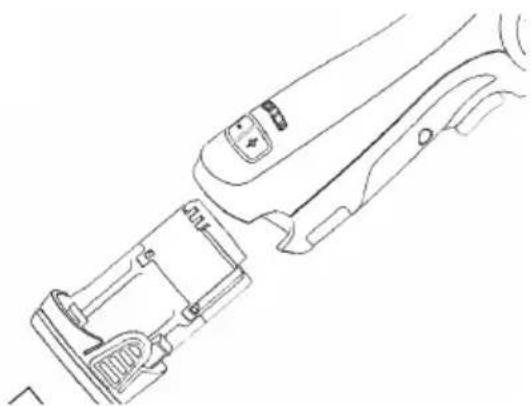

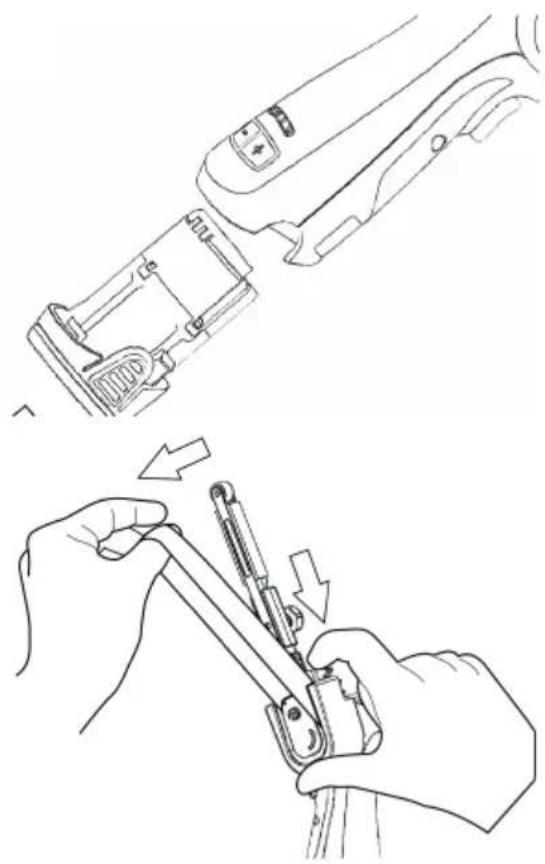

- A csiszolás végeztével vegye ki a gépből az akkumulátort úgy, hogy egyidejűleg megnyomja a megfelelő gombot mindkét oldalon. Töltse fel az akkumulátort.

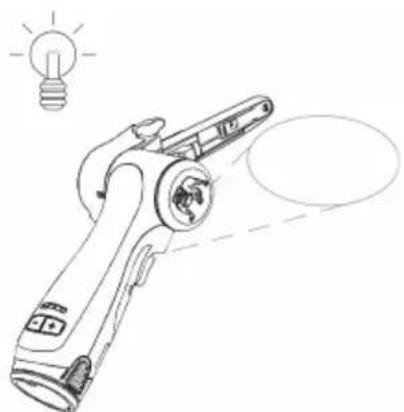

Munkafény

Figyelem: Tilos a munkafénybe közvetlenül belenézni!

A gépen 30°-os szögben előre világító, fix pozíciójú munkafény található.

Az indítógomb megnyomásakor a munkafény bekapcsol.

A munkafény az indítógomb felengedése után 60 másod-perccel automatikusan kikacsol.

Bluetooth

A szerszám Bluetooth® alacsony energiaszintű technológiával csatlakozik a MyMirka alkalmazáshoz, amelyen keresztül további szerszámfunkciók férhetők hozzá. Az alkalmazás funkcióiról és regionális elérhetőségéről a www.mirka.com/mymirka webhelyen tájékozódhat részletesen.

A Mirka* FBS-B 10 és 13 eszközön az alábbiak szerint aktiválható a Bluetooth:

1. Csatlakoztassa a szerszámhoz az akkumulátort.
2. Az rpm+ gomb nyomva tartása mellett aktiválja a szerszámot az indítógombjával.
3. A középső LED zöld villogó fénnyel jelzi, hogy a Bluetooth bekapcsolt és kapcsolódásra kész.
4. Ha a szerszám csatlakozik egy másik Bluetooth-eszközhöz, akkor a középső LED zöld fénnyel világít.
5. A Bluetooth akkor kapcsol ki, ha a szerszámot deaktiválják, illetve kikapcsolják.

NE FELEDJE! Ha az alkalmazás nincs telepítve, vagy ha az adott országban nem áll rendelkezésre, akkor a Bluetooth nem kapcsolható be.

A Bluetooth® kifejezés és logó a Bluetooth SIG, Inc. bejegyzett védjegye és tulajdona, amelyet a Mirka Ltd engedély alapján használ. A további védjegyekhez és kereskedelmi elnevezésekhez fűződő jogokkal a hozzájuk tartozó tulajdonosok rendelkeznek.

Karbantartás

Karbantartás előtt mindig el kell távolítani az akkumulátort!

Csak eredeti Mirka alkatrészek használhatók!

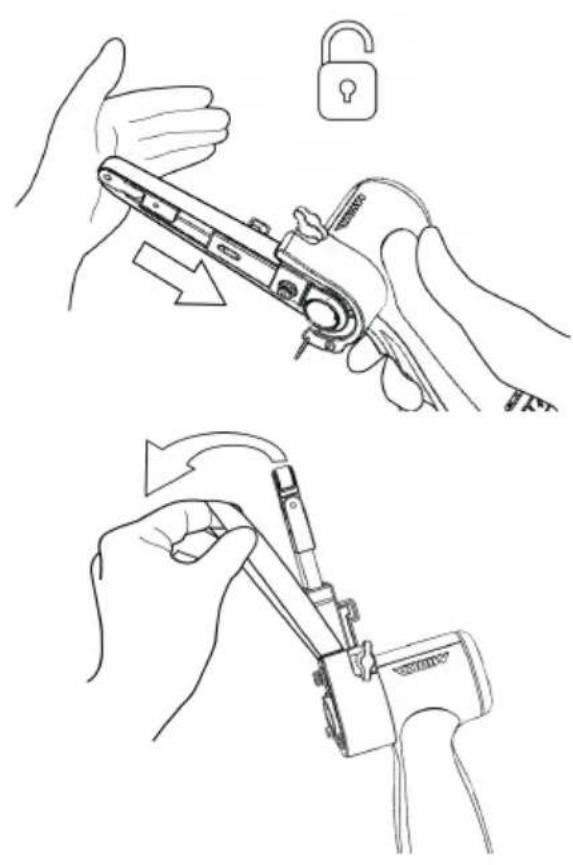

Az FBS-B 10 szalagcseréje

Vegye ki az akkumulátort.

A feszítőkart az acél védőburkolat felé nyomva oldja fel a záróelemet.

Cserélje a szalagot, ügyelve arra, hogy a szalag középen legyen.

A feszítőkar záróelemét az acélburkolat felé nyomva adja rá a feszítést.

Az FBS-B 13 szalagcseréje

Vegye ki az akkumulátort.

A lemez megnyomásával engedje ki a szalagfeszítést.

A nyelvet nyomva tartva cserélje ki a szalagot, ügyelve arra, hogy a szalag középen legyen.

A feloldónyelvet felengedve adja rá a nyomást.

Tisztítás

Az esetleg felhalmozódott port puha kefével távolítsa el. Tisztítás közben védőszemüveg viselésével védje szemét. Ha a készülék burkolata tisztítást igényel, törölje át nedves, puha ronggyal. Kímélő tisztítószer használata megengedett.

VIGYÁZAT! Tilos alkoholt, benzint vagy hasonló szert használni. A műanyag felületeken TILOS marószert alkalmazni.

Töltőre vonatkozó tisztítási utasítás

A töltő külső felületéről a szilárd és zsíros szennyeződés puha ronggyal vagy puha kefével (nem drótkefével) távolítható el. Tilos víz és tisztítószer használata.

További javítás

A javítást minden esetben szakképzett személynek kell végeznie. A garancia csak akkor marad érvényes, és a gép optimális biztonságossága és működőképessége csak akkor szavatolható, ha minden javítást a hivatalos Mirka szerviz végez. Ha a legközelebb eső hivatalos Mirka-szervizet keresi, forduljon a Mirka ügyfélszolgálatához, helyi forgalmazójához, illetve keresse fel a www.mirka.com webhelyet.

Hibakeresési útmutató

		MegoldásLehetséges okHibajelensé
A gépen lévő jobb oldali LED nem ad fényt az indítókapcsoló meg- nyomásakor.	Az akkumulátor nincs megfelelően csatlakoztatva a géphez.Az akkumulátor teljesen lemerült.	Helyezze be megfelelően azakkumulá- tort.Töltse fel az akkumulátort.
Acsiszolón található LED(jobbolda- lon) piros fényt ad, és csiszoláskor a gép minimális fordulatszámra lassul.	A csiszoló belső hőmérséklete túl ma- gas.Túlzott hosszú idejű terhelés történt.	Egy ideig terhelje a gépet kevésbé, és az ismét fel fog gyorsulni.
A csiszolón található (jobb oldali) LED piros fényt ad, és a fordulats- zám kissé lecsökken.	Túlzott rövid idejű terhelés történt.	Terhelje kevésbé a gépet, és a (jobb oldali) LED visszavált zöld színre.
A bal oldali LED piros fényel világít, és a csiszoló nem indul be.	Az akkumulátor feszültsége túl alacso- ny.	Töltse fel az akkumulátort.
A gépen található bal oldali LED pi- rosan villog, pedigagép teljesen fel van töltve.	Akkumulátorhiba. Diagnosztikai célból szíveskedjék a mobil alkalmazást has- ználni.	Cserélje ki az akkumulátort.
A gép bal oldalán lévő LED zöld fé- nye jelzi a normal töltöttséget és hogy az akkumulátor szabályosan csatlakozik, de a gép mégse indul be.	Meghibásodott a szerszám.	Forduljon egy Mirka szervizhez.

Hulladékba helyezési szabályok

VIGYÁZAT!

Feleslegessé vált gépet a tápkábel eltávolításával tegye használhatatlanná.

Tartsa be a használaton kívüli gépek, csomagolások és tartozékok hulladékba helyezéséről és újrafeldolgozásáról szóló helyi rendelkezéseket.

Csak az EU-ban: Tilos az elektromos szerszámgépeket háztartási szemétként hulladékba helyezni. Az elektromos és elektronikus berendezések hulladékairól szóló uniós irányelv, valamint az irányelvek alapján született nemzeti törvények értelmében az élettartamuk végét elért elektromos szerszámokat elkülönítve kell összegyűjteni, és egy környezetvédelmileg szabályos újrahasznosítási létesítménybe kell szállítani.

A REACH és RoHS szabályokról, valamint vállalatunk társadalmi felelősségvállalásáról a www.mirka.com oldalon tájékozódhat részletesebben.
