MANUAL DE UTILIZARE FBS-B 10 Mirka

Instrucțiuni de operare....277ro

declarăm pe propria răspundere că produsele Mirka® (enumerate mai jos și vezi tabelul „Date tehnice” pentru modelul corespunzător) la care se referă prezenta declarație sunt conforme cu următoarele standarde sau cu alte documente normative: EN 62841-1:2015+AC:2015+A11:2022, EN 62841-2-4:2014+AC:2015, EN 55014-1:2021, EN 55014-2:2021, EN 300 328 V2.2.2, EN 301 489-1 V2.2.3, EN 301 489-17 V3.2.4 & EN IEC 63000:2018 în conformitate cu reglementările 2006/42/CE, 2014/53/UE, 2011/65/UE, 2015/863/UE și 2012/19/UE. Încărcătorul de baterie este în conformitate cu standardele și directivele următoare; EN 60335-1:2012/A15:2021, EN 60335-2-29:2021/A1:2021, EN 62233:2008, EN 55014-1:2017, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013 & EN IEC 63000:2018 în conformitate cu reglementările 2014/35/UE, 2014/30/UE, 2011/65/UE, 2015/863/UE și 2012/19/UE.

Produse: Mirka® FBS-B 10 & 13

Jeppo, 01.02.2024

Locul și data emiterii

Traducerea instructiunilor originale. Ne rezervăm dreptul de a modifica fără preaviz manualul.

Important

Citiți cu atenție aceste instrucțiuni de siguranță și operare înainte de instalarea, operarea sau întreținerea acestei scule. Păstrați aceste instrucțiuni într-un loc sigur și accesibil. Citiți și respectați reglementările naționale și locale.

Notă: Produsele Mirka sunt în continuă dezvoltare. Vizitați mirka.com pentru cea mai recentă versiune a acestor instrucțiuni.

Echipament personal de siguranță necesar

Citiți manualul de utilizare

Purtați ochelari de protecție

Purtați sisteme de protecție pentru urechi

Purtați mănuși de protecție

Purtați o mască de protecție a feței

Simboluri

	În conformitate cu standardele UE relevante
	În conformitate cu regulamentele relevante ale Marii Britanii
	În conformitate cu cerința RoHS (privind substanțele periculoase) pentru China
	În conformitate cu cerința RCM (a mărcilor de conformitate privind reglementările) pentru Australia și Noua Zeelandă
	Respectă cerințele de conformitate ale Eurasiei
	Respectă cerințele de conformitate din Brazilia

Avertisment: Situație potențial periculoasă ce poate avea drept rezultat decesul sau vătămări corporale grave și/sau pagube materiale.

-Atenție: Situație potențial periculoasă ce poate avea drept rezultat vătămări corporale minore sau moderate și/sau pagube materiale.

Avertismente generale privind siguranța sculelor electrice

AVERTISMENT Citiți toate avertismentele de siguranță și toate instrucțiunile. Nerespectarea avertismentelor și instrucțiunilor poate avea ca rezultat electrocutarea, incendiul și/sau vătămarea gravă.

Păstrați toate avertismentele și instrucțiunile pentru a le putea consulta ulterior. Termenul de „sculă electrică” din avertismente se referă la scula electrică alimentată cu energie electrică de la rețea (cu cablu) sau la scula electrică pe baterii (fără cablu).

1. Siguranța zonei de lucru

a. Păstrați zona de lucru curată și bine iluminată. Zonele aglomerate sau întunecate predispun la accidente.
b. Nu utilizați sculele electrice în atmosfere explozive, cum ar fi în prezența lichidelor, a gazelor sau a pulverilor inflamabile. Sculele electrice provoacă scântei care pot aprinde praful sau vaporii.
c. Nu permiteți accesul copiilor sau al trecătorilor în timpul utilizării unei scule electrice. Distragerea atenției vă poate determina să pierdeți controlul.

2. Siguranța electrică

a. Fișele sculelor electrice trebuie să corespundă prizelor. Nu modificați niciodată fișa. Nu folosiți fișe adaptor cu scule electrice legate la masă (împământate). Folosirea unor fișe nemodificate și a prizelor corespunzătoare va reduce riscul de electrocutare.
b. Evitați contactul corpului cu suprafețele legate la masă sau împământate, cum ar fi conducte, calorifere, aragazuri și frigidere. Există un risc ridicat de electrocutare în cazul în care corpul dvs. este legat la masă sau împământat.
c. Nu expuneți sculele electrice la ploaie sau umiditate. Apa care pătrunde într-o sculă electrică va duce la creșterea riscului de electrocutare.
d. Nu abuzați de cablu. Nu utilizați niciodată cablul pentru a transporta, a trage sau a deconecta scula electrică. Nu apropiati cablul de căldură, ulei, margini ascuțite sau piese în mișcare. Cablurile deteriorate sau încurcate duc la creșterea riscului de electrocutare.
e. Atunci când utilizati o sculă electrică în spații exterioare, trebuie să folosiți un prelungitor adecvat pentru utilizarea în aer liber. Folosirea unui cablu adecvat pentru utilizare în aer liber reduce riscul de electrocutare.
f. În cazul în care nu poate fi evitată utilizarea unei scule electrice într-o locație umedă, trebuie să folosiți o sursă de alimentare protejată cu un dispozitiv de curent rezidual (RCD). Utilizarea unui RCD reduce riscul de electrocutare.

3. Siguranța personală

a. Rămâneți vigilant(ă), fiți atent(ă) la ceea ce faceți și folosiți-vă simțul practic atunci când utilizați o sculă electrică. Nu utilizați o sculă electrică atunci când sunteți obosit(ă) sau sub influența drogurilor, alcoolului sau a medicamentelor. Un moment de neatenție în timpul utilizării uneltelor electrice poate avea ca rezultat vătămări corporale grave.
b. Folosiți echipament individual de protecție. Purtați întotdeauna ochelari de protecție. Echipamentele de protecție, cum ar fi o mască împotriva prafului, încălțămintea de protecție antiderapantă, casca de protecție sau protecția auditivă, care sunt utilizate în condiții corespunzătoare vor reduce vătămările corporale.
c. Preveniți pornirea accidentală. Asigurați-vă că întrerupătorul este în poziția oprit înainte de conectarea la sursa de alimentare și/sau la accumulator, precum și înainte de ridicarea sau transportarea sculei. Transportarea sculelor electrice cu degetul pe întrerupător sau conectarea sculelor atunci când întrerupătorul este în poziția pornit predispune la accidente.
d. Înainte de pornirea sculei electrice, scoateți orice cheie cu deschidere reglabilă sau cheie fixă. O cheie fixă sau o cheie lăsată atașată de o piesă rotativă a sculei electrice poate provoca vătămări corporale.
e. Nu vă întindeți prea mult. Păstrați-vă întotdeauna echilibrul și stați bine pe picioare. Acest lucru permite un control mai bun al sculei electrice în situații neașteptate.
f. Îmbrăcați-vă adecvat. Nu purtați haine largi sau bijuterii. Nu apropiați părul, hainele sau mănușile de componentele mobile. Hainele largi, bijuteriile sau părul lung pot fi prinse în componentele mobile.
g. Dacă sunt prevăzute dispositive pentru conectarea unor instalații de desprăfuire și de colectare a prafului, asigurați-vă că acestea sunt conectate și utilizate în mod corespunzător. Utilizarea unor instalații de colectare a prafului poate reduce pericolele asociate prafului.

h. Nu deveniți neatenți și nu ignorați regulile de siguranță pentru unelte, bazându-vă doar pe familiaritatea acumulată prin utilizarea frecventă a acestora. Acționând cu neatenție puteți cauza leziuni grave într-o fractiune de secundă.

4. Utilizarea și întreținerea sculelor electrice

a. Nu supraîncărcați scula electrică. Utilizați scula electrică corectă pentru aplicația dvs. Scula electrică corectă va lucra mai bine și mai sigur la randamentul pentru care a fost proiectată.
b. Nu utilizați scula electrică în cazul în care aceasta nu poate fi pornită și oprită cu ajutorul întrerupătorului. Orice sculă electrică dacă nu poate fi controlată prin intermediul întrerupătorului este periculoasă și trebuie reparată.
c. Deconectați fișa de la sursa de alimentare și/sau accumulatorul de la scula electrică înainte de a efectua orice reglaje, de a înlocui accesoriiile sau de a depozita sculele electrice. Astfel de măsuri de siguranță preventive reduc riscul de pornire accidentală a uneltei electrice.
d. Depozitați sculele electrice care nu sunt folosite astfel încât să nu fie lăsate la îndemâna copiilor și nu lăsați pe nimeni care nu este familiarizat cu scula electrică sau cu aceste instrucțiuni să utilizeze scula electrică. Sculele electrice sunt periculoase în mâna unor utilizatori neinstruiți.
e. Întrețineți sculele electrice. Verificați dacă există vreo aliniere incorectă sau înțepenire a pieselor mobile, dacă există piese rupte sau orice altă condiție care poate afecta funcționarea sculei electrice. În cazul în care scula electrică este deteriorată, reparați-o înainte de utilizare. Multe accidente sunt provocate de scule electrice incorect întreținute.
f. Păstrați sculele de așchiere ascuțite și curate. Sculele de așchiere cu margini de tăiere ascuțite care sunt întreținute corespunzător sunt mai puțin probabil să se blocheze și sunt mai ușor de controlat.
g. Utilizați scula electrică, accesoriiile și cuțitele aplicate ale sculei etc. în conformitate cu aceste instrucțiuni, ținând cont de condițiile de lucru și de lucrările care trebuie efectuate. Utilizarea sculei electrice pentru alte operațiuni, diferite de cele prevăzute, ar putea duce la apariția unei situații periculoase.
h. Păstrați suprafețele mânerelor și de prindere uscate, curate și lipsite de ulei și unsoare. Mânerele și suprafețele de prindere alunecoase nu permit manipularea în condiții de siguranță și controlul uneltei în situații neașteptate.

5. Utilizarea și întreținerea sculelor cu acumulator

a. Reîncărcați numai cu ajutorul încărcătorului specificat de producător. Un încărcător adecvat pentru un anumit accumulator poate reprezenta un risc de incendiu dacă este utilizat pentru un alt accumulator.
b. Utilizați sculele electrice numai împreună cu acumulatoarele special proiectate. Utilizarea oricăror alte tipuri de acumulatoare poate crea un risc de accidentare și incendiu.
c. Atunci când accumulatorul nu este utilizat, păstrați-l departe de alte obiecte metalice, precum agrafe de hârtie, monede, chei, cuie, şuruburi sau alte obiecte metalice de mici dimensiuni, care pot face conexiunea între cele două borne. Scurtcircuitarea bornelor accumulatorului poate provoca arsuri sau incendii.
d. În condiții de utilizare abuzivă, lichidul din accumulator poate fi proiectat afară; evitați contactul cu acesta. Dacă are loc contactul în mod accidental, clătiți cu apă. Dacă lichidul intră în contact cu ochii, solicitați asistență medicală suplimentară. Lichidul proiectat din baterie poate provoca iritații sau arsuri.
e. Nu utilizati acumulatorul sau o unealtă deteriorată sau modificată. Bateriile deteriorate sau modificate pot functiona imprevizibil, putând provoca incendii, explozii sau risc de rănire.
f. Nu expuneți acumulatorul sau unealta la incendii sau temperaturi excesive. Expunerea la foc sau la temperaturi mai mari de 130 °C poate cauza explozii.
g. Urmați toate instrucțiunile de încărcare și nu încărcați acumulatorul sau unealta în afara intervalului de temperaturi specificat în instrucțiuni. Încărcarea necorespunzătoare sau la temperaturi aflate în afara intervalului specificat poate deteriora bateria și poate duce la creșterea riscului de incendiu.

6. Reparații

a. Asigurați-vă că scula dvs. electrică este întreținută de o persoană calificată pentru a efectua reparații, care folosește numai piese de schimb identice. Acest lucru va asigura menținerea siguranței sculei electrice.
b. Nu încercați niciodată să reparați acumulatoare deteriorate. Repararea bateriilor trebuie efectuată doar de producător sau de către furnizorii de service autorizați.

Reguli de siguranță pentru accumulator și încărcător

• Instrucțiuni importante de siguranță și de operare a bateriei și a încărcătorului dumneavoastră. Înainte de a utiliza încărcătorul, citiți toate instrucțiunile și avertismentele de pe încărcător, accumulator și sculă.
• În cazul în care carcasa accumulatorului este crăpată sau deteriorată, nu o introduceți în încărcător. Există pericol de șoc electric sau de electrocutare.

• Nu permiteți pătrunderea niciunui lichid în interiorul încărcătorului. Se pot produce electrocutări.

• Acest încărcător nu este destinat altor utilizări, decât pentru încărcarea bateriilor reîncărcabile.

• Nu așezați obiecte deasupra încărcătorului și nu așezați încărcătorul în apropierea unei surse de căldură sau pe o suprafață moale care ar putea genera o încălzire internă excesivă.
• Cablul de alimentare trebuie așezat astfel încât să nu călcați pe el, să nu existe riscul de a vă împiedica în el și să nu fie supus deteriorărilor sau solicitărilor.
• Nu utilizați încărcătorul dacă a primit o lovitură puternică, a fost scăpat pe jos sau a fost deteriorat în vreun fel.
• Nu depozitați și nu folositi scula și accumulatorul în locuri unde temperatura poate atinge sau depăși 50 °C (122 °F).
• Încărcătorul este proiectat să funcționeze cu curent electric standard pentru uz casnic (100–240 VCA). Nu încercați să îl utilizați la tensiuni cu valori diferite.
• Copiii trebuie supravegheati pentru a se asigura că nu se joacă cu aparatul.

Avertismente de siguranțăsuplimentare

• Asigurați-vă întotdeauna că piesa care trebuie șlefuită este bine fixată pe poziție.
• Îndepărtați întotdeauna bateria în timpul oricărei transportări a sculei.
• Nu permiteți sculei să se rotească liber fără a lua măsuri de precauție pentru protejarea persoanelor și a obiectelor din jur în eventualitatea în care materialul abraziv sau alte piese în mișcare se desprind.
• Citiți toate instrucțiunile înainte de a utiliza această sculă. Toți operatorii trebuie să fie perfect instruiți cu privire la utilizarea corespunzătoare și în siguranță a acestei scule.
• Toate operațiunile de întreținere trebuie efectuate de către personal instruit. Pentru service, contactați un centru de service autorizat Mirka.
• Dacă scula pare că funcționează necorespunzător, încetați imediat utilizarea acesteia și solicitați service și reparații.
• Înainte de a înlocui materialul abraziv, deconectați întotdeauna sursa electrică
• Nu transportați, nu depozitați și nu lăsați niciodată scula nesupravegheată dacă sursa de alimentare electrică este conectată.
• Păstrați mâinile la distanță de discul rotativ în timpul utilizării.
• Purtati intotdeauna echipamentul de protecție personală în conformitate cu instrucțiunile producătorului și standardele locale/naționale atunci când utilizati această sculă.
• Citiți Fișa cu datele de securitate a materialelor (FDSM) pentru suprafața de lucru.
• Dacă resimții vreun disconfort fizic la nivelul mâinii/încheieturii, încetați lucrul și solicitați asistență medicală. În urma lucrului, a mișcarilor repetitive și a expunerii excesive la vibrații pot rezulta leziuni ale mâinii, încheieturii și brațului.

Informații suplimentare privind bateria și încărcătorul

- Nu încercați niciodată să deschideți acumulatorul, din niciun motiv. În cazul în care carcasa din plastic a accumulatorului se rupe sau se fisurează, întrerupeți imediat utilizarea și nu reîncărcați.

Avertismente suplimentare

O parte din praful creat la șlefuirea, tăierea, polizarea și perforarea cu unelte electrice și în timpul altor activități de construcție conține substanțe chimice despre care se știe că provoacă cancer, malformații congenitale sau alte afectiuni ale sistemului reproducător. Câteva exemple de astfel de substanțe chimice sunt:

• plumbul din vopsele pe bază de plumb,
• siliciul cristalin din cărămizi și ciment și din alte produse pentru zidărie și
• arsenicul și cromul din lemnul de constructie tratat cu substanțe chimice.

Riscul cauzat de expunerea la aceste substanțe variază, în funcție de frecvența cu care efectuați acest tip de lucrări. Pentru a reduce expunerea la aceste substanțe chimice: lucrați într-o zonă bine ventilată și folosiți echipamente de siguranță aprobate, precum acele măști de praf care sunt destinate special pentru a filtra particulele microscopice.

Date tehnice

°		FBS-B 13FBS-B 10Mirka
		12 VDC12 VDCTensiune
Turație	2200 – 18000rpm	2200 – 18000rpm
Greutatea (numai unealta)•	0,70 kg	0,74 kgFBS-B 13FBS-B 10Mirka
Dimensiunea curelei	10 x 330 mm	13 x 457 mm
Viteza curelei	2,6 – 20,5 m/s	2,5 – 19,6 m/s

Încărcător de baterie	Mirka BCA 108
Intrare	100–240 VAC, 50–60Hz
Timp de încărcare	< 50 min(2,5 Ah)< 100 min(5,0 Ah)
Interval temperatură de depozitare	-20 °C – 80 °C
Temperatură de încărcare	4 °C – 40 °C
Dimensiuni	191 x 102 x 86 mm
	0,66 kgGreutate
Grad de protecție	II / ☑

Accumulator	Mirka BPA 10825	Mirka BPA 10850	Mirka BPA 11125	Mirka BPA 11150
Tip	ReîncărcabilLi-ion	ReîncărcabilLi-ion	ReîncărcabilLi-ion	ReîncărcabilLi-ion
Tensiune baterie	10,8 VDC	10,8 VDC	11,1 VDC	11,1 VDC
Capacitate	2,5 Ah / 27,0 Wh	5,0 Ah / 54,0 Wh	2,5 Ah / 27,75 Wh	5,0 Ah / 55,5 Wh
Greutate	0,18 kg	0,38 kg	0,18 kg	0,38 kg
Baterie inteligentă	Da	Da	Da	Da

Informații despre zgomot și vibrații

Valorile măsurate pot fi utilizate pentru compararea unei scule cu alta și pentru o evaluare preliminară a expunerii.

Cordless	FBS-B 10	FBS-B 13
Nivel de presiune a sunetului (LpA)	72,0 dB(A)	72,0 dB(A)
Nivel de putere a sunetului (LWA)	80,0 dB(A)	80,0 dB(A)
Măsurarea coeficientului de variație a sunetului KWA	3,0 dB(A)	3,0 dB(A)
Valoarea emisiilor de vibrații ah*	3,125 m/s2	3,125 m/s2
Coeficient de variație a emisiilor de vibrații KPA*	1,5 m/s2	1,5 m/s2

Specificațiile pot fi schimbate fără notificare prealabilă. Gama de modele poate varia în funcție de piață.

* Valorile specificate în tabel provin din teste efectuate în laborator în conformitate cu standardele și codurile declarate și nu sunt suficiente pentru evaluarea riscurilor. Valorile măsurate într-o anumită zonă de lucru pot fi mai mari decât cele declarate. Valorile effective ale expunerii și nivelul de risc sau de accidentare la care este supus un individ sunt specifice pentru fiecare situație și depind de mediul înconjurător, de modul în care persoana respectivă folosește utilajul, de materialul specific cu care se lucrează, de configurația stației de lucru și de timpul de expunere și condiția fizică ale utilizatorului. Mirka Ltd nu acceptă nicio responsabilitate pentru consecințele utilizării valorilor declarate în locul valorilor efective de expunere, pentru nicio evaluare individuală a riscurilor.

Mai multe informații despre sănătate ocupațională și siguranță pot fi obținute prin vizitarea următoarelor site-uri web:

https://osha.europa.eu/en(3a_Evропа) sau http://www.osha.gov (USA)

Utilizarea corespunzătoare a sculei

Această mașină de șlefuit este proiectată pentru șlefuirea tuturor tipurilor de materiale, de exemplu vopsele, metale, lemn, materiale compozite, materiale plastice etc. folosind materiale abrazive proiectate special în acest scop. Nu utilizati această mașină de șlefuit pentru alte scopuri decât cele specificate, fără a consulta producătorul sau furnizorul autorizat al acestuia. Orice lucrare de întreținere sau de reparație, pentru care trebuie deschisă carcasa motorului se poate efectua doar de către un centru de service autorizat.

Bateria și încărcătorul

• Acumulatorul nu este încărcat complet din fabrică. Citiți mai întâi instrucțiunile de siguranță iar apoi încărcați bateria conform instrucțiunilor.
• Pentru o capacitate optimă de încărcare, bateria trebuie încărcată la o temperatură ambientală între 18 °C (64 °F) și 24 °C (75 °F). Pentru a preveni deteriorarea accumulatorului, nu îl încărcați la temperaturi ale aerului de sub 4 °C (39 °F) sau peste 40 °C (104 °F).
• Pentru a obține durata de viață maximă a bateriei, vă sugerăm următoarele:
  Depozitați și încărcați bateria într-o zonă răcoroasă. Temperaturile mai mari sau mai mici decât temperatura normală a camerei vor reduce durata de viață a bateriei.
• Nu depozitați niciodată bateria în stare descărcată. Reîncărcați-o imediat după ce s-a descărcat.
• Toate bateriile se descarcă treptat. Cu cât este mai mare temperatura, cu atât mai repede se descarcă.

Dacă depozitați scula pe perioade lungi de timp fără a o utiliza, reîncărcați bateria în fiecare lună. Acest obicei va prelungi durata de viață a bateriei.

Procedura de încărcare

• Conectați cablul de alimentare la încărcător, iar apoi conectați-l la o priză înainte de a introduce accumulatorul. Toate cele trei leduri de încărcare se vor aprinde timp de două secunde, iar apoi se vor stinge.
• Introduceți acumulatorul în încărcător. După maximum 30 de secunde, ledurile vor începe să clipocească intermitent.
• În timpul procesului de încărcare, ledurile de încărcare indică starea astfel:
  – Trei leduri de încărcare se vor aprinde intermitent în mod succesiv în timpul procesului de încărcare.
  – Când accumulatorul este încărcat complet, toate cele trei leduri vor rămâne aprinse continuu.
• Procesul de încărcare va dura aproximativ 50 de minute pentru bateria APB 10825/11125 și 100 de minute pentru acumulatorul APB 10850/11150.

NOTĂ! Acest încărcător poate încărca numai acumulatoare Mirka de 12V.

NOTĂ! Timpii de încărcare pot fi mai lungi în funcție de temperatura ambientală și de starea bateriei.

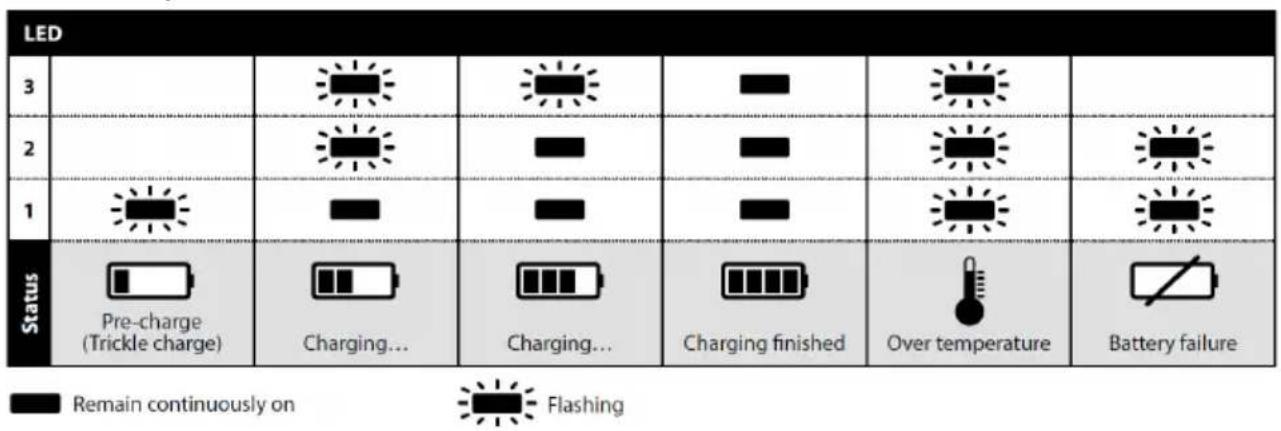

Indicator LED pentru încărcătorul de BCA 108

Diagnosticarea încărcătorului

Încărcătorul va indica dacă:

- Un accumulator este supraîncălzit. Toate cele trei leduri de încărcare se vor aprinde intermitent. Scoateți bateria și lăsați-o să se răcească timp de 15-30 de minute, apoi introduceti-o la loc.

- Survine o defectiune la baterie sau la încărcător. Două leduri de încărcare se vor aprinde intermitent. Scoateți bateria și lăsați-o să se răcească. Reintroduceți acumulatorul în încărcător. Dacă cele două leduri de încărcare continuă să se aprindă intermitent, este posibil ca bateria sau încărcătorul să necesite reparații.

Instrucțiuni pentru prima utilizare

1. Când despachetați scula, asigurați-vă că aceasta este intactă, completă și că nu a fost deteriorată în timpultransportului. Nu utilizați niciodată o sculă deteriorată.

2. Verificați brațul de tensionare să fie atașat corect la unealtă, iar capacul de protecție termică din plastic, apărătoarea de cauciuc și alte părți să fie montate corect pe brațul de tensionare.

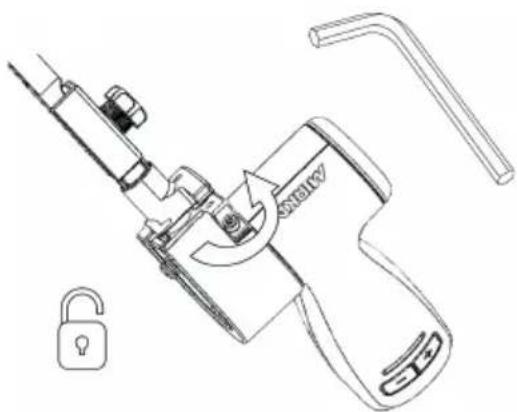

Ansamblul brațului de tensionare FBS-B 10 al sculei:

Asigurați-vă că orificiul de prindere este aliniat concentric și perpendicular pe manșonul metallic al sculei și că piulița-fluture este deschisă.

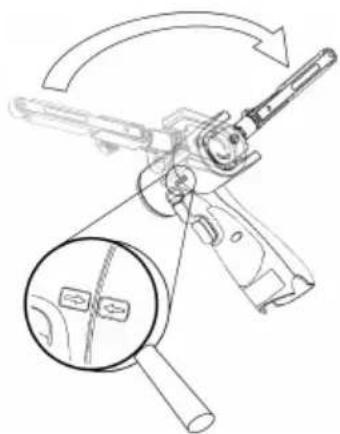

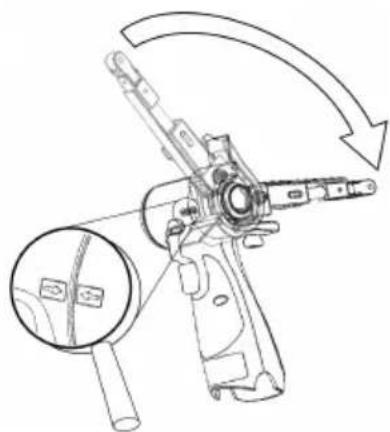

Cele două săgeți de pe corpul sculei și capacul termic al brațului de tensionare trebuie să fie îndreptate una spre cealaltă.

Împingeți ușor brațul până la capăt pe carcasa din plastic și asigurați-vă că limitatorul unghiului de înclinare din plastic se încadrează în brațul de tensionare, apoi poziționați brațul la unghiul dorit și tensionați piulița-fluture.

Brațul poate fi fixat în orice unghi dorit în intervalul de reglare (-90° până la 90°).

Ansamblul brațului de tensionare FBS-B 13 al sculei:

Asigurați-vă că orificiul de prindere este aliniat concentric și perpendicular pe manșonul metallic al sculei și că piulița hexagonală de 3 mm este deschisă.

Verificați dacă piesa mică de tensionare este aliniată corect pentru a preveni deteriorarea suprafeței de tensionare a sculei în timpul asamblarii.

Împingeți ușor brațul până la capăt pe carcasa din plastic și asigurați-vă că limitatorul unghiului de înclinare din plastic se încadrează în brațul de tensionare, apoi poziționați brațul la unghiul dorit și tensionați piulița hexagonală.

Brațul poate fi fixat în orice unghi dorit în intervalul de reglare (-90° până la 90°).

1. Instalați acumulatorul complet încărcat în mașina de șlefuit până când se blochează în poziție printr-un clic.

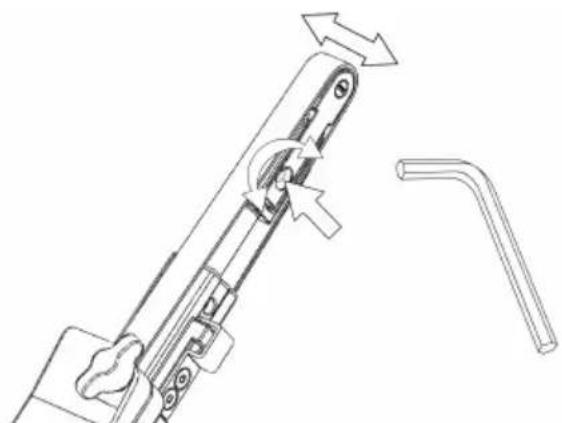

Instrucțiuni de operare

• Această sculă este proiectată pentru a fi utilizată manual. Scula poate fi utilizată în orice poziție.
• Selectați o curea abrazivă potrivită și fixați-o pe unealtă. Asigurați-vă că partea abrazivă este centrată pe roata de curea și reglați alinierea pe FBS-B 10 folosind piulița hexagonală mică, pe FBS-B 13 folosind butonul din plastic de pe partea laterală a brațului de tensionare.

• Mașina de șlefuit poate fi acum activată/pornită și pusă în funcțiune prin apăsarea comutatorului de pornire.
• Mașina de șlefuit va continua să funcționeze și va rămâne în modul activ cât timp este apăsat comutatorul de pornire. După eliberarea comutatorului, mașina de șlefuit se va opri, însă va rămâne în modul activ pentru scurt timp înainte să se dezactiveze/să se oprească automat.
• Atunci când mașina de șlefuit este în modul activ, LED-ul din dreapta este aprins în verde.
• În modul activ, ledul din partea stângă indică starea bateriei:

Verde: Nivelul de încărcare a bateriei este OK.

Verde/roşu intermitent: Nivelul de încărcare a bateriei este scăzut.

Rosu: Tensiune baterie prea scăzută. Mașina de șlefuit nu poate fi utilizată.

• Unealta are două moduri de control al turației. În modul implicit, turația poate fi reglată liniar prin modificarea poziției comutatorului. În celălalt mod, turația rămâne întotdeauna fixă la turația maximă setată atunci când unealta funcționează. Atunci când butoanele rpm+ și rpm– sunt apăsate simultan în timp ce unealta este în modul activ, unealta electrică comută între două moduri de control.
• În modul activ, turația maximă poate fi reglată prin apăsarea butoanelor rpm+ sau rpm– de pe mânerul uneltei. Turația (rpm) poate fi reglată în pași de 2.200, 4.000, 6.000, 9.000, 12.000, 15.000 și 17.000 rpm.

• Turatia (rpm) poate fi blocată pentru a preveni o schimbare accidentală a turatiei. Pentru a bloca turatia:

• Așteptați până când mașina de șlefuit nu mai este în modul activ.

• Apăsați simultan și tineți apăsate butoanele rpm+ și rpm-, apoi trageti declanșatorul comutatorului.
• Repetați acest proces pentru a debloca turația.

Dacă se apasă rpm+ sau rpm– când turația este blocată, LED-ul din dreapta clipește roșu de două ori și turația nu se va modifica.

• Când șlefuiți, așezați întotdeauna unealta aproape de suprafața de lucru înainte de a o porni. Îndepăratați întotdeauna unealta electrică de pe suprafața de lucru înainte de a o opri. Acest lucru va preveni crestarea suprafeței de lucru din cauza vitezei excesive a materialului abraziv.
• Atunci când șlefuirea s-a terminat, îndepărtați bateria din mașina de șlefuit apăsând, simultan, butoanele de pe ambele părți și îndepărtând bateria din unealtă. Încărcați bateria.

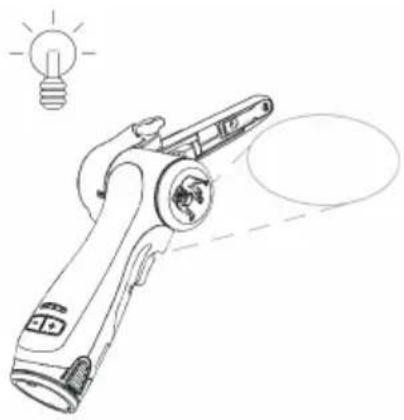

Lumina de lucru

Atenție: Nu priviți direct spre lumina de lucru!

Această unealtă este echipată cu o lumină de lucru care este fixată în poziție la un unghi înainte de 30°.

Apăsați declanșatorul comutatorului pentru a activa lumina de lucru.

Lumina se va stinge automat la 60 de secunde după eliberarea declanșatorul comutatorului.

Bluetooth

Acest instrument este echipa cu tehnologia Bluetooth® cu consum redus de energie și poate fi conectat la aplicația MyMirka, de unde poate fi accesată o funcție suplimentară a instrumentului. Pentru mai multe informații legate de funcția aplicației și dacă este disponibilă în țara dvs., accesăți www.mirka.com/mymirka

Activați Bluetooth pe Mirka® FBS-B 10 & 13 urmând paşii de mai jos:

1. Conectati bateria la unealtă.
2. Apăsați și mențineți apăsat butonul rpm+, în timp ce porniți scula, utilizând comutatorul de declanșare.
3. Ledul din mijloc luminează intermitent verde, pentru a indica faptul că Bluetooth este activ și pregătit pentru conectare.
4. Ledul din mijloc luminează verde atunci când unealta este conectată la un alt dispozitiv cu Bluetooth.
5. Bluetooth este dezactivat atunci când unealta este dezactivată/oprită.

NOTĂ! Dacă aplicația nu este instalată sau nu este disponibilă în țara dvs., funcția de Bluetooth nu se va activa.

Marcajul de protecție și siglele Bluetoothăsunt mărci comerciale înregistrate deținute de Bluetooth SIG, Inc. Orice utilizare a acestora de către Mirka Ltd este sub licență. Alte mărci comerciale și mărci înregistrate le aparțin proprietarilor corespunzători.

Întreținerea

Scoateți întotdeauna bateria înainte de lucrările de întreținere! Utilizați numai piese de schimb originale Mirka!

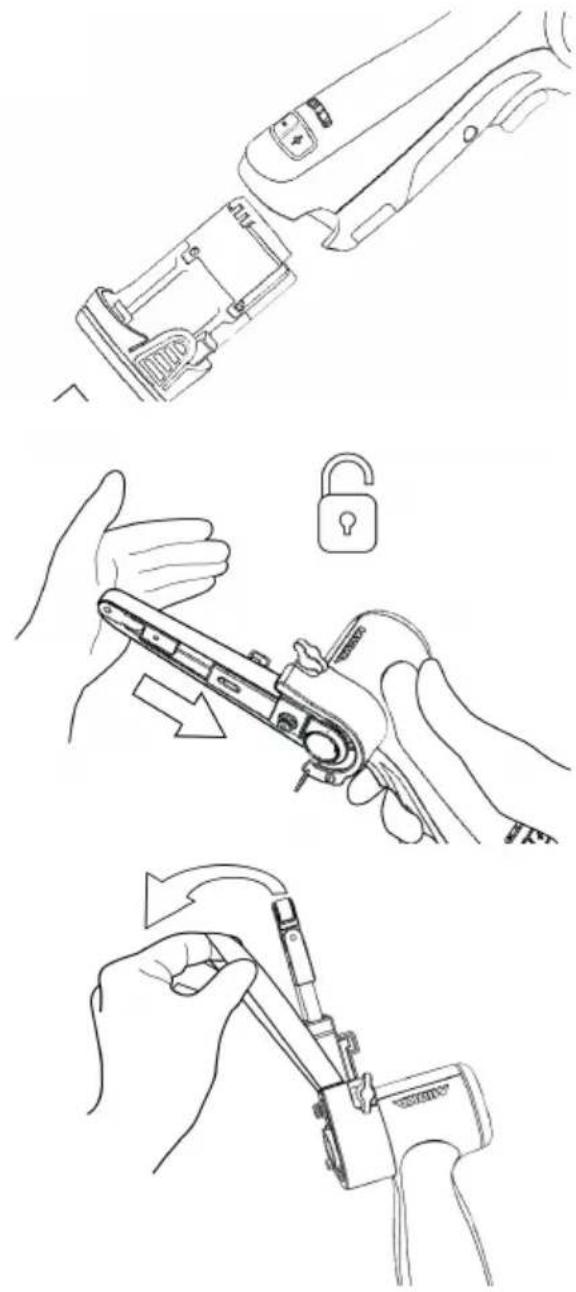

Înlocuirea curelei FBS-B 10

Scoateți bateria.

Împingeti brațul de tensionare către capacul de protecție din oțel pentru a elibera funcția de blocare.

Schimbați cureaua și asigurați-vă că este centrată.

Apăsați funcția de blocare de pe brațul de tensionare către capacul de oțel pentru tensionare.

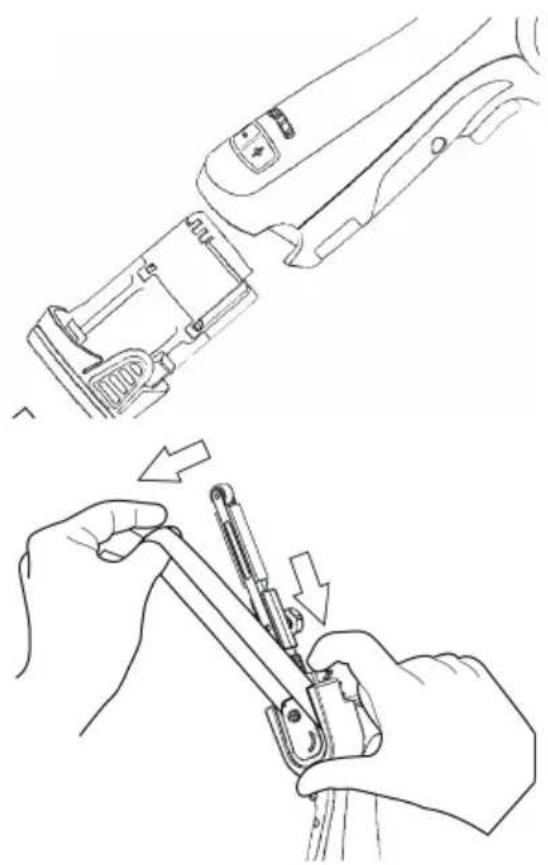

Înlocuirea curelei FBS-B 13

Împingeți placa pentru a slăbi tensiunea curelei.

Mențineți comprimată placa pentru a schimba cureaua și asigurați-vă că este centrată cureaua.

Eliberați placa de împingere pentru tensionare.

Curățarea

Utilizați o perie moale pentru a înlătura tot praful acumulat. Purtați ochelari de protecție pentru a vă proteja ochii în timpul curățeniei.

În cazul în care corpul sculei necesită curățare, ștergeți-l cu o lavetă uscată și moale. Poate fi utilizat un detergent delicat.

AVERTIZARE: Nu utilizați niciodată alcool, petrol sau alt agent de curățare. Nu utilizați niciodată agenți de curățare caustici pentru a curăța componentele din plastic.

Instrucțiuni de curățare a încărcătorului

Murdăria și unsoarea pot fi îndepărtate de pe partea exterioară a încărcătorului utilizând o lavetă sau o perie nemetalică moale. Nu utilizați apă sau soluții de curățat.

Alte reparații

Lucrările de reparații trebuie executate întotdeauna de către personal instruit. Pentru a menține valabilitatea garanției sculei și pentru o siguranță și funcționare optimă a acesteia, lucrările de reparații trebuie executate de către un centru de service autorizat Mirka. Pentru a localiza centrul local de service autorizat Mirka, contactați serviciul clienți Mirka sau distribuitorul Mirka sau vizitați www.mirka.com.

Ghid de depanare

Simptom	Cauză posibilă	Soluție
LED-ul din partea dreaptă a mașinii de șlefuit nu se aprinde la apăsarea comutatorului.	Accumulatorul nu este atașat în mod corespunzător la mașina de șlefuit.Bateria este descărcată complet.	Introduceți bateria în mod corespunzător.Încărcați bateria.
LED-ul mașinii de șlefuit (dreapta) este roșu, iar mașina de șlefuit încetinește până la setarea vitezei minime la șlefuire.	Temperatura din interiorul mașinii de șlefuit este prea ridicată.Sarcină pe termen lung prea mare.	Reduceți sarcina mașinii de șlefuit pentru un timp, iar mașina de șlefuit își va recăpăta turația.
LED-ul (dreapta) mașinii de șlefuit este de culoare roșie și turația este ușor redusă.	Sarcină pe termen scurt prea mare.	Reduceți sarcina și LED-ul (dreapta) va reveni automat la culoarea verde.
LED-ul din partea stângă este roșu și mașina de șlefuit nu este pornită.	Tensiunea bateriei este prea scăzută.	Încărcați bateria.
LED-uldinparteastângăluminează intermitentînroșu, deșibateria este complet încărcată.	Defecțiune la baterie. Folosiți aplicația pentru diagnosticare,	Înlocuiți bateria.
LED-ul din stânga al uneltei este verde, indicând nivelul normal al bateriei, iar bateria este atașată corect, dar unealta nu pornește.	Defectarea uneltei.	Contactați centrul de service Mirka.

Informații despre eliminare

PERICOL

Faceți sculele electrice redundante inutilizabile prin îndepărtarea cablului de alimentare.

Respectați reglementările naționale aplicabile privind casarea ecologică și privind reciclarea aparatelor scoase din uz, a ambalajelor și a accesoriiilor.

Doar UE: Nu aruncați scule electrice în deșeurile menajere. În conformitate cu Directivele europene privind deșeurile de echipamente electrice și electronice și transpunerea acestora în legislația națională, sculele electrice care au ajuns la finalul perioadei de utilizare trebuie să fie colectate separat și trimise la o unitate de reciclare compatibilă cu mediul.

Pentru mai multe informații privind REACH, RoHS și responsabilitatea socială a companiei noastre, vizitați www.mirka.com
