KÄYTTÖOHJE ARP-B 300 Mirka

fi Käyttöohjeet....99

BCA 108 laadija näidikutuli

Vaatimustenmukaisuusvakuutus

Mirka Oy, 66850 Jepua

Vakuutamme omalla vastuullamme, että Mirka®-tuotteet (lueteltu alla ja katso mallikohtainen taulukko "Tekniset tiedot"), joita tämä vakuutus koskee, täyttävät seuraavien standardien tai muiden määräysten vaatimukset: EN 62841-1:2015/A11:2022, EN 62841-2-3:2021/A11:2021, EN 62841-2-4:2014, EN 55014-1:2021, EN 55014-2:2021, EN 300 328 V2.2.2, EN 301 489-1 V2.2.3, EN 301 489-17 V3.2.4 ja EN IEC 63000:2018 astesten 2006/42/EY, 2014/53/EU ja 2011/65/EU määräysten mukaisesti. Latauslaite on seuraavien standardien ja direktiivien mukainen: EN 60335-1:2012/A15:2021, EN 60335-2-29:2021/A1:2021, EN 62233:2008, EN 55014-1:2017, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013, EN IEC 63000:2018 astesten 2014/35/EU, 2014/30/EU, 2011/65/EU, 2015/863/EU ja 2012/19/EU mukaisesti.

Tuotteet: Mirka® ARP-B 300NV ja Mirka® AROP-B 312NV

Jepua 05.10.2023 Paikka ja aika

Stefan Sjöberg, toimitus- johtajaYritys

Valmistaja/Myyjä

Mirka Oy
66850 Jepua
Tel. [phone]
Fax [phone]
www.mirka.com

C€

Käännös alkuperäisistä ohjeista. Pidätämme oikeuden tämän käyttöohjeen muuttamiseen ilman ennakkoilmoitusta.

Tärkeää

Lue nämä turvallisuus- ja käyttöohjeet huolellisesti ennen tämän työkalun asennusta, käyttöä tai kunnossapitoa. Säilytä nämä ohjeet hyvin saatavilla turvallisessa paikassa. Lue kansalliset ja paikalliset määräykset ja noudata niitä.

Vaadittavat henkilönsuojaimet

Lue käyttöohje

Käytä suojalaseja

Käytä kuulonsuojaimia

Käytä suojakäsineitä

Käytä kasvonsuojainta

Merkinnät

	Noudattaa asianmukaisia EU-standarddeja.
	Noudattaa asianmukaisia UK-asetuksia.
	Kiinan RoHS-vaatimuksen mukainen.
	Noudattaa Australian ja Uuden-Seelannin RCM-vaatimuksia.
	Serbian vaatimusten mukainen.

Varoitus: Mahdollinen vaaratilanne, joka voi aiheuttaa kuoleman tai vakavan henkilö- ja/tai omaisuusvahingon. Huomio: Mahdollinen vaaratilanne, joka voi aiheuttaa lievän tai keskivaikean henkilö- ja/tai omaisuusvahingon.

Koneen yleiset turvallisuusvaroitukset

VAROITUS Lue kaikki turvallisuusvaroitukset ja ohjeet. Varoitusten ja ohjeiden laiminlyönnistä voi seurata sähköisku, tulipalo ja/tai vakava henkilövahinko.

Säästä kaikki varoitukset ja ohjeet tulevaa tarvetta varten. Varoituksissa käytetty termi "kone" viittaa verkkovirtakäyttöiseen (johdolliseen) sähkötyökaluun tai akkukäyttöiseen (johdottomaan) sähkötyökaluun.

1. Työalueen turvallisuus

a. Pidä työalue puhtaana ja hyvin valaistuna. Alueen sotkuisuus ja hämäryys edesauttaa onnettomuuksien tapahtumista.
b. Koneita ei saa käyttää räjähdysherkissä ympäristöissä, kuten tiloissa, joissa on syttyviä nesteitä, kaasuja tai pölyä. Koneet synnyttävät kipinöitä, jotka voivat sytyttää pölyn tai höyryt.
c. Pidä lapset ja sivulliset loitolla konetta käyttäessäsi. Häiriöt voivat aiheuttaa koneen hallinnan menettämisen.

2. Sähköturvallisuus

a. Koneen pistokkeen pitää vastata pistorasiaa. Pistoketta ei saa koskaan muokata millään tavoin. Maadoitettujen koneiden kanssa ei saa käyttää pistorasiasovittimia. Muokkaamattomat pistokkeet ja vastaavat pistorasiat vähentävät sähköiskun vaaraa.
b. Vältämaadoitettujenpintojenkoskettamista.Näitä ovat muunmuassa putket, lämpöpatterit,liedet ja jääkaapit. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.
c. Koneita ei saa altistaa sateelle tai kosteudelle. Koneeseen pääsevä vesi kasvattaa sähköiskun vaaraa.
d. Johtoa ei saa pahoinpidellä. Konetta ei saa koskaan kantaa tai vetää virtajohdosta eikä pistoketta saa irrottaa pistorasiasta virtajohdosta vetämällä. Pidä johto loitolla lämmöstä, öljystä, terävistä reunoista ja liikkuvista osista. Vaurioitunut tai sotkeutunut johto kasvattaa sähköiskun vaaraa.
e. Kun konetta käytetään ulkona, käytä ulkokäyttöön sopivaa jatkojohtoa. Ulkokäyttöön sopivan sähköjohdon käyttö vähentää sähköiskun vaaraa.
f. Jos konetta on pakko käyttää kosteassa tilassa, käytä virtalähdettä, jossa on vikavirtasujoja (RCD). Vikavirtasuojan käyttö pienentää sähköiskun vaaraa.

3. Henkilöturvallisuus

a. Pysy valppaana, katso mitä teet ja käytä tervettä järkeä, kun käytät konetta. Konetta ei saa koskaan käyttää väsyneenä tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Valppauden herpaantuminen hetkeksikin konetta käytettäessä voi aiheuttaa vakavan henkilövahingon.
b. Käytä suojavaatetusta. Käytä aina silmiensuojaimia. Pölysuojain, luistamattomat turvakengät, kypärä tai kuulonsuojain vähentävät henkilövahinkoja, kun olosuhteet vaativat niitä.
c. Estä tahaton käynnistys. Varmista, että kytkin on OFF-asennossa ennen virtalähteen ja/tai akun kytkemistä sekä työkalun nostamista tai kantamista. Työkalun kuljettaminen siten, että sormi on kytkimellä tai virtajohdon kytkeminen, kun virtakytkin on ON-asennossa, edesauttaa onnettomuuksien tapahtumista.
d. Irrota säätöavain tai jakoavain koneesta ennen sen käynnistystä. Koneen pyörivään osaan jäänyt jakoavain tai säätöavain saattaa aiheuttaa henkilövahingon.
e. Älä kurota liian pitkälle. Seiso aina tukevassa ja tasapainoisessa asennossa. Siten kone pysyy paremmin hallinnassa odottamattomissa tilanteissa.
f. Pukeudu asianmukaisesti. Löysiä vaatteita tai koruja ei saa käyttää. Pidä hiukset, vaatteet ja käsineet etäällä koneen liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat takertua koneen liikkuviiin osiin.
g. Jos laitteessa on liitäntä imurille ja pölysäiliölle, varmista että nämä on liitetty ja niitä käytetään oikein. Pölyn kerääminen voi vähentää pölyyn liittyviä vaaroja.
h. Vaikka olisit tottunut käyttämään koneita, muista aina noudattaa koneturvallisuuden periaatteita. Huolimaton käyttö voi aiheuttaa vakavan tapaturman sekunnin murto-osassa.

4. Koneen käyttö ja hoito

a. Konetta ei saa ylikuormittaa. Käytä oikeaa konetta kuhunkin käyttökohteeseen. Oikea kone tekee parempaa jälkeä turvallisesti tahdilla, johon se on suunniteltu.
b. Konetta ei saa käyttää, jos se käynnisty ja sammu virtakytkimestä. Jos konetta ei voi hallita kytkimellä, se on vaarallinen ja pitää korjata.
c. Irrota pistoke pistorasiasta ja/tai akku koneesta aina ennen säätöjen tekemistä, lisävarusteiden vaihtamista tai koneen varastointia. Tällaiset ehkäisevät turvatoimet pienentävät koneen epähuomiossa tapahtuvan käynnistymisen vaaraa.

d. Säilytäkäyttämättömiäkoneitapoissalastenulottuvilta.Konettaeisaakäyttääkukaan,jokaeitunne konetta tai näitä ohjeita. Koneet ovat vaarallisia kouluttamattomien käyttäjien käsissä.
e. Varmista koneiden käyttökuntoisuus. Tarkista liikkuvien osien siirtyminen paikaltaan tai takertelu, osienrikkoutuminenjamuutasiat,jotkavoivatvaikuttaakoneenkäyttöön.Joskoneonvaurioitunut, korjauta se ennen käyttöä. Monet onnettomuudet aiheutuvat huonosti hoidetuista koneista.
f. Pidä leikkaustyökalut terävinä ja puhtaina. Oikein huolletut koneen leikkuureunat ovat teräviä. Tämä vähentää takertelua ja helpottaa hallintaa.
g. Käytäkonetta, lisävarusteitajakärkiätms. näidenohjeiden mukaisesti. Ota huomioontyöskentelyolot ja tehtävä työ. Koneen käyttäminen muuhun kuin sille tarkoitettuihin käyttökohteisiin voi aiheuttaa vaaratilanteen.
h. Pidä kahvat ja tartuntapinnat kuivina ja puhdista ne liasta, öljystä ja rasvasta. Liukkaat kahvat ja tartuntapinnat estävät koneen turvallisen käytön ja hallinnan yllättävissä tilanteissa.

5. Akkukäyttöisen hiomakoneen käyttö ja hoito

a. Lataa akku vain valmistajan määrittelemällä latauslaitteella. Tietyntyypiselle akkupaketille tarkoitettu latauslaite voi aiheuttaa tulipalon vaaran ladattaessa sillä muuntyyppistä akkupakettia.
b. Käytä hiomakoneissa vain nihin määriteltyjä akkupaketteja. Muun akkupaketin käyttö voi aiheuttaa tapaturman tai tulipalon vaaran.
c. Kun akkupakettia ei käytetä, pidä se etäällä muista metalliesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista tai muista pienistä metalliesineistä, jotka voivat yhdistää navat toisiinsa. Akun napojen oikosulkeminen voi aiheuttaa palovammoja tai tulipalon.
d. Virheellisesti säilytettynä akku voi vuotaa. Älä koske akusta vuotaneeseen nesteeseen. Jos nestettä joutuu iholle, huuhtele iho vedellä. Jos nestettä joutuu silmiin, huuhtele silmät vedellä ja hakeudu tarvittaessa lääkärinhoitoon. Akusta vuotava neste voi aiheuttaa ärsytystä tai palovammoja.
e. Älä käytä akkupakettia tai konetta, joka on vioittunut tai johon on tehty muutoksia. Vioittuneet tai muunnellut akut voivat käyttäytyä ennalta arvaamattomasti ja aiheuttaa tulipalon, räjähdyksen tai tapaturmavaaran.
f. Älä altista akkupakettia tai konetta tulelle tai liialliselle kuumuudelle. Altistuminen tulelle tai yli 130 °C:een lämpötilalle voi aiheuttaa räjähdyksen.
g. Noudata latausohjeita ja lataa akkupaketti tai kone vain ohjeissa määritellyllä lämpötila-alueella. Virheellinen lataus tai lataus määritellyn lämpötila-alueen ulkopuolella voi vaurioittaa akkupakettia ja kasvattaa tulipalon vaaraa.

6. Huolto

a. Huollata kone pätevällä huoltoasentajalla ja käytä vain samanlaisia vaihto-osia. Siten varmistetaan, että koneen turvallisuus pysyy ennallaan.
b. Vioittuneita akkupaketteja ei saa koskaan huoltaa. Akkupaketit saa huoltaa vain valmistaja tai valtuutettu huoltoliike.

Kiillotusta koskevat yleiset turvallisuusvaroitukset:

a. Tämä sähkötyökalu on tarkoitettu kiillotukseen. Lue kaikki tämän sähkötyökalun mukana toimitetut turvallisuusvaroitukset, ohjeet, kuvaukset ja tekniset tiedot. Alla olevien ohjeiden laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavan henkilövahingon.
b. Tätä sähkötyökalua ei suositella käytettäväksi hiertämiseen, hiontaan, teräsharjaukseen tai katkaisuun. Työt, joihin tätä sähkötyökalua ei ole tarkoitettu, voivat aiheuttaa vaaraa ja henkilövahingon.
c. Älä muokkaa tätä sähkötyökalua toimimaan tavalla, johon työkalun valmistaja ei ole sitä nimenomaisesti suunnitellut ja määrittänyt. Tällaisesta muunnoksesta voi seurata hallinnan menetys ja vakavia henkilövammoja.
d. Älä käytä tarvikkeita, joita työkalun valmistaja ei ole erityisesti tarkoittanut ja suositellut. Se, että tarvike voidaan kiinnittää sähkötyökaluun, ei takaa, että sen käyttö on turvallista.
e. Tarvikkeen nimellispyörimisnopeuden on oltava vähintään yhtä suuri kuin sähkötyökaluun merkitty maksiminopeus. Tarvikkeet, jotka pyörivät nimellisnopeuttaan nopeammin, voivat rikkoutua ja sinkoutua irti.
f. Tarvikkeen ulkohalkaisijan ja paksuuden on täytettävä hiomakoneen mitoitusvaatimukset. Väärin mitoitettuja tarvikkeita ei voida suojata tai hallita riittävän hyvin.
g. Tarvikekiinnikkeen mittojen on vastattava sähkötyökalun kiinnikkeen mittoja. Tarvikkeet, jotka eivät kiinnity oikein sähkötyökaluun, eivät pysy tasapainossa, tärisevät liikaa ja voivat aiheuttaa sähkötyökalun hallinnan menetyksen.
h. Älä käytä vioittunutta tarviketta. Tarkista tarvikkeet aina ennen käyttöä varmistaaksesi, ettei esimerkiksi hiomalaikoissa ole säröjä tai halkeamia, ettei alustalloissa ole halkeamia tai liiallista kulumista tai teräsharjalaikoissa löystyneitä tai murtuneita harjaksia. Jos sähkötyökalu tai tarvike on pudonnut, tarkista, ettei se ole vioittunut, ja asenna tarvittaessa ehjä tarvike. Tarkistettuasi ja asennettuasi tarvikkeen siirry itse ja pidä myös lähistöllä olevat henkilöt poissa pyörivän tarvikkeen luota ja käytä hiomatyökalua

suurimmalla nopeudella minuutin ajan ilman kuormitusta. Vioittuneet tarvikkeet menevät yleensä rikki tämän testiajan kuluessa.

i. Käytä henkilönsuojaimia. Käytä työtehtävästä riippuen kasvonsuojainta tai suojalaseja. Käytä tarpeen mukaan hengityksensuojainta, kuulonsuojaimia, käsineitä ja suojaesiliinaa suojaamaan pieniltä hiomatuotteista tai työkappaleista irtoavilta siruilta ja vastaavilta. Silmiensuojaimen on kyettävä suojaamaan roskilta, joita voi sinkoutua työtehtävissä. Hengityksensuojaimen on kyettävä suodattamaan työssä syntyvät hiukkaset. Pitkäaikainen altistus voimakkaalle melulle voi aiheuttaa kuulon menetyksen.
j. Pidä sivulliset turvallisella etäisyydellä työalueesta. Jokaisen työalueelle tulevan on pidettävä henkilönsuojaimia. Työkappaleesta tai rikkoutuneesta tarvikkeesta voi sinkoutua pieniä palasia, jotka voivat aiheuttaa henkilövahingon myös välittömän työalueen ulkopuolella.
k. Siirrä verkkojohto etäälle pyörivästä tarvikkeesta. Jos menetät sähkötyökalun hallinnan, verkkojohto voi katketa tai vioittua tai kätesi riistäytyä pyörivään tarvikkeeseen.
I. Älä koskaan aseta hiomakonetta maahan, ennen kuin tarvike on täysin pysähtynyt. Pyörivä tarvike voi tarttua alustaan ja repäistä sähkötyökalun hallinastasi.
m. Älä pidä sähkötyökalua käynnissä kantaessasi sitä sivullasi. Pyörivä tarvike voi tarttua vaatteisiisi ja leikkautua niiden läpi kehoosi.
n. Puhdista sähkötyökalun ilmanvaihtoaukot säännöllisesti. Moottorin tuuletin imee kotelon sisälle metallipölyä, joka voi aiheuttaa sähköonnettomuuden vaaran.
o. Älä käytä sähkötyökalua lähellä syttyviä materiaaleja. Kipinät voivat sytyttää ne.
p. Älä käytä tarvikkeita, jotka vaativat nestejäähdytystä. Veden tai muun nesteen käyttö jäähdytysaineena voi pahimmassa tapauksessa aiheuttaa kuolettavan sähköiskun.

HUOM! Edellä oleva varoitus ei koske nestejäähdytysjärjestelmällä varustettuja sähkötyökaluja.

Muut kaikkea käyttöä koskevat turvallisuusohjeet

Takapotku ja siihen liittyvät varoitukset

Takapotku on äkillinen reaktio, joka syntyy esimerkiksi pyörivän hiomalaikan, alustallan, harjan tai muun tarvikkeen jäädessä puristuksiin tai tarttuessa kiinni. Joutuessaan puristuksiin tai juuttuessaan kiinni pyörivä tarvike pysähtyy äkillisesti, jolloin sähkötyökalu riistäytyy käyttäjän hallinnasta ja sinkoutuu tarttumakohdasta tarvikkeen pyörimissuunnan vastakkaiseen suuntaan.

Jos esim. hiomalaikka tarttuu tai puristuu kiinni työkappaleeseen, hiomalaikan reuna voi tarttumiskohdassa upota materiaalin pintaan ja hiomalaikka ponnahtaa ylöspäin tai aiheuttaa takapotkun. Laikka voi joko sinkoutua käyttäjää vasten tai hänestä poispäin riippuen laikan pyörimissuunnasta tarttumishetkellä. Tällöin myös hiomalaikka voi rikkoutua.

Takapotku johtuu sähkötyökalun virheellisestä käytöstä ja/tai vääristä työskentelytavoista tai -olosuhteista ja se voidaan estää alla esitetyillä oikeilla varotoimilla.

a. Tartu sähkötyökalusta tukevalla otteella ja pidä jalkasi ja käsivartesi tukevassa asennossa takapotkun varalta. Jos koneessa on apukahvaa, käytä sitä aina, jotta koneen takapotku ja voimakas vääntöliike käynnistyksen yhteydessä pysyvät hallinnassa. Käyttäjä pystyy hallitsemaan voimakkaan vääntöliikkeen ja takapotkut noudattamalla oikeita varotoimia.
b. Älä koskaan pane kättä lähelle pyörivää tarviketta. Tarvike voi takapotkun sattuessa iskeytyä käteen.
c. Pysy etäällä alueesta, johon sähkötyökalu voi ponnahtaa mahdollisessa takapotkussa. Takapotku sinkoaa sähkötyökalun tarttumiskohdasta laikan pyörimissuunnan vastakkaiseen suuntaan.
d. Työskentele erityisen varovasti kulmien, terävien reunojen jne. kohdalla. Estä tarviketta ponnahtamasta ylöspäin ja juuttumasta kiinni. Pyörivällä tarvikkeella on taipumus juuttua kiinni kulmiin tai teräviin reunoihin, jolloin työkalun hallinta voidaan menettää tai seurauksena voi olla takapotku.
e. Älä kiinnitä ketjuterää, sahalaitaista terää äläkä timanttiihomalaikkaa, jonka reunarako on yli 10 mm. Kyseiset terät aiheuttavat usein takapotkun ja työkalun hallinnan menetyksen.

Muut kiillotusta koskevat turvallisuusohjeet

Kiillotusta koskevat erityiset turvallisuusvaroitukset

a. Älä päästä kiillotushupun irtonaista osaa tai hupun kiinnitysnauhoja pyörimään vapaasti. Työnnä kaikki löysät kiinnitysnauhat hupun alle tai säädä ne. Löysät ja pyörivät kiinnitysnauhat voivat tarttua sormeesi tai työkappaleeseen.

Akkupaketin ja latauslaitteen turvallisuusmääräykset

• Akun ja latauslaitteen tärkeitä turvallisuus- ja käyttöohjeita. Lue kaikki latauslaitetta, akkua ja konetta koskevat ohjeet ja varoitukset ennen latauslaitteen käyttöä.
• Jos akkupaketissa on halkeamia tai muita vaurioita, älä aseta sitä latauslaitteeseen. Seurauksena voi olla vaarallinen tai tappava sähköisku.
• Älä päästä mitään nestettä latauslaitteen sisälle. Seurauksena voi olla sähköisku.
• Tätä latauslaitetta ei ole tarkoitettu mihinkään muuhun käyttöön kuin akkujen lataamiseen.
• Älä aseta mitään esinettä latauslaitteen päälle, äläkä aseta latauslaitetta lähelle lämmönlähdettä tai pehmeälle pinnalle, joka aiheuttaa latauslaitteen ylikuumenemisen.
• Vie johto siten, ettei kukaan astu sen päälle, kompastu siihen eikä vioita tai kuormita sitä.
• Älä käytä latauslaitetta, jos siihen on osunut terävä isku, se on pudonnut maahan tai vaurioitunut jollakin muulla tavalla.
• Älä säilytä tai käytä konetta ja akkupakettia tiloissa, joissa lämpötila voi nousta 50 °C:een (122 °F) tai sen yli.
• Latauslaite on tarkoitettu liitettäväksi normaaliin verkkojännitteeseen (100–240 VAC). Älä yritä käyttää sitä millään muulla jännitteellä.
• Lapsia on valvottava, etteivät he leiki laitteella.

Muut turvallisuusvaroitukset

• Varmista aina, että hiottava työkappale on kiinnitetty tukevasti paikalleen.
• Irrota akku aina koneen kuljetuksen ajaksi.
• Älä päästä hiomakonetta pyörimään vapaasti varmistamatta ensin, etteivät lähistöllä olevat ihmiset ja esineet ole vaarassa vahingoittua, jos hiomapyörö tai alustalla irtoaa koneesta.
• Lue kaikki ohjeet ennen tämän koneen käyttöä. Kaikkien tätä konetta käyttävien on osattava käyttää sitä oikein ja turvallisesti.
• Kaikki huolto- ja korjaustyöt on annettava koulutetun henkilöstön tehtäväksi. Jos kone tarvitsee huoltoa, toimita se valtuutettuun Mirka-huoltoliikkeeseen.
• Jos koneessa ilmenee toimintahäiriö, lopeta välittömästi sen käyttö ja toimita se huollettavaksi ja korjattavaksi.
• Irrota kone aina virtalähteestä ennen hiomaliuskan vaihtoa.
• Älä koskaan kanna tai säilytä sähköverkkoon kytkettyä konetta tai jätä sitä ilman valvontaa.
• Pidä kädet etäällä pyörivästä alustallasta.
• Käytä aina valmistajan ohjeiden ja paikallisten/kansallisten standardien mukaisia henkilönsuojaimia tätä konetta käyttäessäsi.
• Lue käsiteltävän pinnan käyttöturvallisuustiedote.
• Jos käsi tai ranne tuntuu kivuliaalta, lopeta työskentely ja hakeudu lääkärin hoitoon. Monotoninen työ, samanlaisina toistuvat liikkeet ja ylimääräinen tärinä voivat aiheuttaa käden, ranteen ja käsivarren vammoja.

Lisätietoja akusta ja latauslaitteesta

- Älä yritä avata akkupakettia mistään syystä. Jos akkupaketin muovikotelo rikkoutuu tai halkeaa, lopeta käyttö välittömästiäläkä lataa akkupakettia uudelleen.

Tekniset tiedot

°		AROP-B 312NVARP-B 300NVMirka
		12 VDC12 VDCJännite
Nopeus	1500 –2200 k/min	4000 –7000 k/min
		12 mm0 mmEpäkeskoliike
Alustallan koko	∅ 77 mm	∅ 77 mm
Paino (sis. akun)	0,87 kg	0,89 kg

	Mirka BCA 108Latauslaite
Tulojännite	100–240 VAC, 50–60Hz
Latausaika	< 50 min (2,5 Ah)< 100 min (5,0 Ah)
Säilytyslämpötila	-20 °C – 80 °C
Latauslämpötila	4 °C – 40 °C
Mitat	191 x 102 x 86 mm
	0,66 kgPaino
	II /Sujoausluokka

Akkupaketti	Mirka BPA 10825	Mirka BPA 10850	Mirka BPA 11125	Mirka BPA 11150
				LadattavaLadattavaLadattavaLadatLi-ionLi-ionLi-ionLi-ion
Akkujännite	10,8 VDC	10,8 VDC	11,1 VDC	11,1 VDC
Kapasiteetti	2,5 Ah / 27,0 Wh	5,0 Ah / 54,0 Wh	2,5 Ah / 27,75 Wh	5,0 Ah / 55,5 Wh
Paino	0,18 kg	0,38 kg	0,18 kg	0,38 kg
				KylläKylläKylläKylläÄlyakku

Melu- ja tärinätiedot

Mitattuja arvoja voidaan käyttää työkalujen vertailuun ja altistuksen alustavaan arviointiin.

	Cordless	AROP-B 312NVARP-B 300NV
Äänenpainetaso (LpA)	57 dB(A)	60 dB(A)
Äänentehotaso (LWA)	68 dB(A)	71 dB(A)
Äänimittauksen epävarmuus KWA	3,0 dB(A)	3,0 dB(A)
Tärinäarvo ah*	1,8 m/s2	4,3 m/s2
Tärinäarvon epävarmuus KPA*	1,5 m/s2	1,5 m/s2

Pidätämme oikeuden teknisiin muutoksiin ilman ennakkoilmoitusta. Mallisto voi vaihdella markkinoittain.

* Hiomakoneen normaalien käyttöolosuhteiden kuvaamiseksi toimintaolosuhteet vaihtelivat vakiomenetelmästä seuraavasti: Hiomayhdisteen jyväkoko oli 5 μm. Syöttövoima oli 10 N.
* Taulukon arvot on saatu laboratoriokokeista ilmoitettujen sääntöjen ja standardien mukaisesti eivätkä ne ole riittäviä riskien arviointiin. Tietyllä työpaikalla mitatut arvot voivat olla ilmoitettuja mittausarvoja korkeammat. Todelliset altistumisarvot sekä yksittäiselle henkilölle aiheutuvan riskin tai koetun haitan määrä riippuvat kulloisestakin työtilanteesta, työympäristöstä, koneen käyttötavasta, työstettävästä materiaalista, työaseman suunnittelusta sekä altistumisajasta ja käyttäjän fyysisestä kunnosta. Mirka Oy ei hyväksy minkäänlaista vastuuta seurauksista, jotka johtuvat ilmoitettujen arvojen käyttämisestä mihinkään yksilölliseen riskinarviointiin todellisten altistumisarvojen sijasta.

Lisää työsuojelu- ja työturvallisuustietoja on saatavissa seuraavilta web-sivustoilta:

https://osha.europa.eu/en (Europe) tai http://www.osha.gov (USA)

Koneen oikea käyttö

Tämä kiillotuskone on suunniteltu kaikentyyppisen materiaalin, kuten metallin, puun, kiven, muovin jne. kiillotukseen kyseiseen tarkoitukseen suunniteltuja kiillotuslaikkoja käyttäen. Älä käytä tätä kiillotuskonetta mihinkään muuhun kuin edellä määriteltyyn tarkoitukseen neuvottelematta valmistajan tai valmistajan valtuuttaman kauppiaan kanssa. Älä käytä alustalloja, joiden työstönopeus on koneen suurinta vapaata pyörimisnopeutta pienempi. Huolto- tai korjaustyöt, jotka edellyttävät moottorikotelon avaamista, saa tehdä vain valtuutettu huoltoliike.

Akku ja latauslaite

• Akkupakettia ei toimiteta täyteen ladattuna. Lue ensin turvallisuusohjeet ja lataa sen jälkeen akku ohjeiden mukaan.
• Akkupaketti saavuttaa ihanteellisen kapasiteetin, kun latauslämpötila on 18–24 °C (64–75 °F). Akkupaketin vaurioitumisen estämiseksi älä lataa sitä alle 4 °C (32 °F) tai yli 40 °C (104 °F) lämpötilassa.

- Jotta akku kestäisi mahdollisimman pitkään, ehdotamme seuraavaa:

– Säilytä ja lataa akku viileässä. Huonelämpötilaa korkeammat tai alemmat lämpötilat lyhentävät akun kestoikää.

– Älä koskaan säilytä akkua purkautuneena. Lataa purkautunut akku välittömästi.

- Kaikki akut menettävät vähitellen varaustaan. Mitä korkeampi lämpötila on, sitä nopeammin varaus vähenee.

Jos säilytät konettasi pitkiä aikoja käyttämättömänä, lataa akku kuukauden välein. Tämä pidentää akun kestoikää.

Lataaminen

- Liitä verkkojohto latauslaitteeseen ja sen jälkeen pistorasiaan, ennen kuin asetat akkupaketin latauslaitteeseen. Kaikki kolme latausvaloa syttyvät nyt kahdeksi sekunniksi ja sammuvat sen jälkeen.

- Aseta akkupaketti latauslaitteeseen. Valot alkavat vilkkua 30 sekunnin kuluessa.

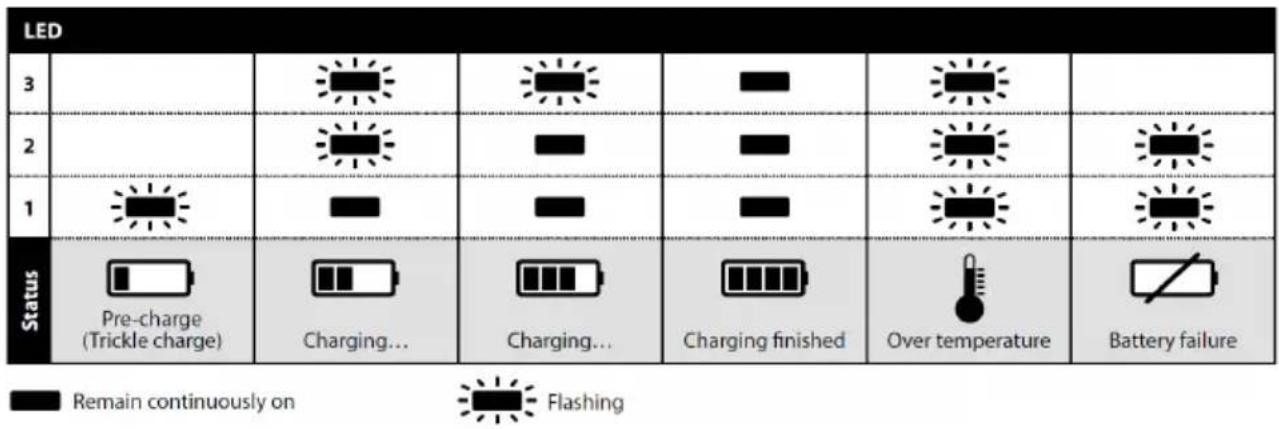

- Latauksen aikana latauksen tilan näkee latausvaloista seuraavasti:

– Latauksen aikana kaikki kolme latausvaloa vilkkuvat peräkkäin.

- Kun akku on ladattu täyteen, kaikki kolme valoa palavat.

- BPA 10825/11125 -akkupaketin lataus kestää noin 50 minuuttia ja BPA 10850/11150 -akkupaketin 100 minuuttia.

HUOM! Tämä latauslaite pystyy lataamaan vain Mirka 12V akkupaketteja.

HUOM! Latausaika voi olla pidempi riippuen ympäristön lämpötilasta ja akun kunnosta.

BCA 108 latauslaitteen tilan ilmaisu merkkivaloilla

Latauslaite ilmaisee, jos:

- Akkupaketti on ylikuumentunut. Kaikki kolme latausvaloa vilkkuvat. Poista akku, anna sen jäähtyä 15–30 minuuttia ja aseta se takaisin paikalleen.

- Akussa tai latauslaitteessa ilmenee toimintahäiriö. Kaksi latausvaloa vilkkuu. Poista akku ja anna sen jäähtyä. Aseta akkupaketti uudelleen latauslaitteeseen. Jos kaksi latausvaloa vilkkuu edelleen, akku tai latauslaite voi vaatia huoltoa.

Käytön aloittaminen

1. Kun purat koneen pakkauksesta, varmista, että se on ehjä ja täydellinen eikä siinä ole kuljetusvaurioita. Älä koskaan käytä viallista konetta.

2. Tarkasta ennen käyttöä, että alustalla on asennettu oikein.

3. Aseta täyteen ladattu akkupaketti hiomakoneeseen niin, että se lukittuu naksahtaen paikalleen.

Käyttöohjeet

• Tämä kone on käsikäyttöinen. Konetta voidaan käyttää missä asennossa tahansa.
• Valitse sopiva kiillotuslaikka ja kiinnitä se alustallaan. Varmista, että kiillotuslaikka on keskitetty alustallaan.

• Kiillotuskone voidaan nyt aktivoida / kytkeä päälle ja käynnistää painamalla liipaisinta.

• Kiillotuskone käy ja pysyy aktivoidussa tilassa niin kauan, kuin liipaisinta painetaan. Kun liipaisin vapautetaan, kiillotuskone pysähtyy mutta pysyy aktivoidussa tilassa lyhyen aikaa ja kytkeytyy sen jälkeen automaattisesti pois aktivoidusta tilasta / päältä.

• Kun kiillotuskone on aktivoidussa tilassa, oikeanpuoleinen merkkivalo palaa vihreänä.
• Älyakkua käytettäessä kaikki kolme merkkivaloa vilkkuvat vihreinä kolmen sekunnin ajan käynnistyksen yhteydessä.
• Aktivoidussa tilassa vasemmanpuoleinen merkkivalo näyttää akun tilan:

Vihreä: Akun varaustaso on OK.

Vilkkuva vihreä: Akun varaustaso on alle 75 %.

Vilkkuva vihreä/punainen: Akun varaustaso on alle 50 %.

Vilkkuva punainen: Akun varaustaso tai akun terveys (vain älyakun kanssa) on alle 25 %.

Punainen: Akkujännite on liian alhainen kiillotuskoneen käyttöä varten.

AROP-B: 4 000–7 000 k/min. Nopeutta voidaan säätää 4 000 k/min ja maksiminopeuden välillä muuttamalla liipaisimen asentoa. Aktivoidussa tilassa maksiminopeutta voidaan säätää painamalla rpm+ tai rpm-, Kuva 1. Pyörimisnopeudeksi voi säätää portaittain 4 000, 4 500, 5 000, 5 500, 6 000, 6 500 ja 7 000 k/min.

ARP-B: 1 500–2 200 k/min. Nopeutta voidaan säätää 1 500 k/min ja maksiminopeuden välillä muuttamalla liipaisimen asentoa. Aktivoidussa tilassa maksiminopeutta voidaan säätää painamalla rpm+ tai rpm-, Kuva 1. Pyörimisnopeudeksi voi säätää portaittain 1 500, 1 600, 1 700, 1 800, 1 900, 2 050 ja 2 200 k/min.

• Pyörimisnopeus voidaan lukita niin, ettei sitä voi muuttaa tahattomasti. Odota, kunnes hiomakone on kytkeytynyt pois aktivoidusta tilasta/päältä. Paina samanaikaisesti painikkeita rpm+ ja rpm− ja vedä sen jälkeen liipaisimesta. Poistaaksesi koneen lukituksen, toista edellinen toimenpide. Jos painiketta rpm+ tai rpm− painetaan pyörimisnopeuden lukitustilassa, oikeanpuoleisessa merkkivalossa vilkkuu kaksi kertaa punainen valo, mutta pyörimisnopeus ei muutu.
• Aseta kone aina kiillotettavan pinnan päälle ennen käynnistämistä. Nosta kone aina pois hiottavalta pinnalta ennen pysäyttämistä. Tämä estää nopeasti pyörivää hiomalaikkaa naarmuttamasta hiottavaa pintaa.
• Kun kiillotus on valmis, poista akku kiillotuskoneesta painamalla samanaikaisesti painiketta molemmilta puolilta ja irrottamalla akku koneesta. Lataa akku.

Bluetooth

Tämä työkalu käyttää energiaa säästävää Bluetooth®-tekniikkaa, ja se voidaan yhdistää MyMirka-sovellukseen, jolla voi käyttää työkalun lisätoimintoja. Sovelluksesta ja sen saatavuudesta omassa maassasi saa lisätietoa osoitteesta www.mirka.com/mymirka

Aktivoi Mirka® ARP-B 300NV ja Mirka® AROP-B 312NV -koneesi Bluetooth seuraavasti:

1. Yhdistä akku koneeseen.
2. Paina painiketta rpm+ ja pidä se alaspainettuna samalla, kun käynnistät koneen liipaisinkytkimellä.
3. Keskimmäinen LED vilkkuu vihreänä sen merkiksi, että Bluetooth on aktiivinen ja valmis yhteyksien muodostamiseen.
4. Keskimmäinen LED palaa vihreänä, kun kone on yhdistetty toiseen Bluetooth-laitteeseen.
5. Bluetooth kytkeytyy toiminnasta, kun kone kytketty pois päältä/koneen virta on katkaistu.

HUOM! Jos sovellusta ei ole asennettu tai se ei ole käytettävissä maassasi, Bluetooth ei aktivoidu.

Bluetooth-sanamerkki ja -logot ovat Bluetooth SIG Inc.:n omistamia rekisteröityjä tavaramerkkejä ja Mirka Oy käyttää niitä lisenssillä. Muut tavaramerkit ja kauppanimet ovat niiden omistajien omaisuutta.

Kunnossapito

Poista akku aina ennen kunnossapitotöitä!

Käytä vain alkuperäisiä Mirka-varaosia!

Alustallan vaihto

1. Pidä kiinni karamutterista asettamalla talla-avain alustallan ja kotelon väliin.
2. Irrota alustalla kiertämällä sitä vastapäivään.
3. Asenna uusi alustalla aluslevyillä ja kiristä se.
4. Irrota talla-avain.

Puhdistus

Poista kertynyt pöly pehmeällä harjalla. Käytä suojalaseja puhdistuksen aikana.

Jos työkalun runko pitää puhdistaa, pyyhi se pehmeällä nihkeällä liinalla. Tähän voi käyttää mietoa pesuainetta.

VAROITUS: Älä koskaan käytä alkoholia, bensiiniä tai muuta puhdistusainetta. Älä koskaan käytä emäksisiä aineita muoviosien puhdistukseen.

Laturin puhdistusohjeet

Lian ja rasvan voi poistaa laturin ulkopinnalta liinalla tai pehmeällä harjalla, joka ei ole metallia. Älä käytä vettä tai mitään puhdistusliuosta.

Muu huolto

Huolto on aina annettava koulutetun henkilöstön suoritettavaksi. Pitääksesi takuun voimassa ja varmistaaksesi, että kone on täysin turvallinen ja toimintakuntoinen, se on huollatettava valtuutetussa Mirka-huoltoliikkeessä. Löytääksesi lähimmän valtuutetun Mirka-huoltoliikkeen ota yhteys Mirka-asiakaspalveluun tai Mirka-jällenmyyjään tai käy osoitteessa www.mirka.com

Vianetsintäohjeet

		ToimenpideMahdollinen syyOngeln
Kiillotuskoneen oikeanpuoleiseen merkkivaloon ei syty valoa, kun lii-paisinta painetaan.	Akkupakettia ei ole asetettu oikein kiillotuskoneeseen.Akku on täysin tyhjä.	Aseta akku oikein paikalleen.Lataa akku.
Kiillotuskoneen oikeanpuoleinen merkkivalo on punainen ja koneen nopeus hidastuu 4 000 kierrokseen minuutissa (AROP-B 312NV) tai 1 500 kierrokseenminuutissa (ARP-B 300NV) tai kone pysähtyy kiillotuk-sen aikana.	Kiillotuskone kuumenee liikaa.Liian pitkäaikainen raskas kuormitus.	Vähennä kiillotuskoneen kuormitusta, kunnes kiillotuskoneen pyörimisno-peus palautuu ennalleen.
Kiillotuskoneen oikeanpuoleinen merkkivalo palaa punaisena ja ko-neenpyörimisnopeus hidastuu hie-man.	Liian raskas lyhytaikainen kuormitus.	Kevennä kuormitusta tai odota jonkin aikaa. Merkkivalo muuttuu itsestään vihreäksi.
Vasemmanpuoleinen merkkivalo palaa punaisena eikä kiillotuskone käy.	Akkujännite on liian alhainen.	Lataa akku.
Kiillotuskoneen vasen merkkivalo vilkkuu punaisena, vaikka akku on ladattu täyteen.	Akkuvika. Käytä sovellusta vianmääri-tykseen.	Vaihda akku.

Käytöstä poistaminen

VAARA

Tee käytöstä poistetut sähkökoneet käyttökelvottomiksi poistamalla niistä verkkojohto.

Noudata käytettyjen koneiden, pakkausten ja tarvikkeiden hävittämisessä ja kierrätyksessä soveltuvia kansallisia määräyksiä.

Vain EU. Sähkötyökaluja ei saa hävittää sekajätteen mukana. Sähkö- ja elektroniikkalaiteromua koskevan eurooppalaisen direktiivin jasenkansallisessa lainsäädännössä täytäntöönpantujen määräysten mukaan loppuun käytetyt sähkötyökalut on kerättävä erikseen ja toimitettava hyväksyttyyn kierrätyskeskukseen.

Lisätietoja REACH- ja RoHS-määräyksistä ja yritysvastuustamme on osoitteessa www.mirka.com
