HASZNÁLATI ÚTMUTATÓ 90-110 NEO tools

MAGYARORSZÁG (HU) AZ EREDETI HASZNÁLATI UTASÍTÁS FORDÍTÁSA 16

MAGYARORSZÁG (HU) AZ EREDETI HASZNÁLATI UTASÍTÁS FORDÍTÁSA

Kerámia ventilátoros fütés: 90-110

A termék csak jól szigetelt helyiségekben vagy alkalmi használatra alkalmas.

JEGYZET: A BERENDEZÉS HASZNÁLATA ELÖTT FIGYELMESEN OLVASSA EL EZT A KÉZIKÖNYVET, ÉS ÖRIZZE MEG KÉSÖBBI HASZNÁLATRA. AZOK A SZEMÉLYEK, AKIK NEM OLVASTÁK EL AZ UTASÍTÁSOKAT, NEM VÉGEZHETIK EL A BERENDEZÉS ÖSSZESZERELÉSÉT, BEÁLLÍTÁSÁT VAGY ÜZEMELTETÉSÉT.

FIGYELMESEN OLVASSA EL A HASZNÁLATI ÚTMUTATÓT, HOGY MEGISMERKEDJEN A KÉSZÜLÉKKEL, ÖRIZZE MEG EZT A KÉZIKÖNYVET A JÖVÖBEN.

KÜLÖNLEGES BIZTONSÁGI RENDELKEZÉSEK JEGYZET!

Figyelmesen olvassa el a használati utasítást, kövesse az abban található figyelmeztetéseket és biztonsági feltételeket. A készüléket biztonságos működésre tervezték. Mindazonáltal: a készülék telepítése, karbantartása és üzemeltetése veszélyes lehet. Az alábbi eljárások követése csökkenti a tűz, áramütés, sérülés kockázatát, és csökkenti a készülék telepítési idejét.

Ezt a berendezést legalább 8 éves gyermekek, valamint csökkent fizikai vagy szellemi képességekkel rendelkező személyek használhatják, vagy nem ismerik a berendezést, ha felügyeletet vagy utasítást kapnak a biztonságos használatról, hogy megértsék a kapcsolódó kockázatokat. A gyerekek nem játszhatnak a felszereléssel. Felügyelet nélküli gyermekek nem végezhetik a berendezés tisztítását vagy karbantartását Az egységet alkalmi használatra használják.

BIZTONSÁGI SZABÁLYOK

- A készüléket nem szabad kültéren használni damp időjárásban, fürdőszobában vagy más nedves vagy párás környezetben.

- Felhívjuk figyelmét, hogy a készülék nagyon felforrósodhat. Ezért a készüléket legalább 1 méter (3 láb) biztonságos távolságra kell elhelyezni gyúlékony tárgyaktól, például: bútoroktól, függönyöktől stb.

- Ne takarja le a készüléket plample, törölközővel.

- A készüléket nem szabad közvetlenül a fali aljzat alatt elhelyezni.

- A készüléket nem szabad időzítővel vagy programozható kapcsolóval csatlakoztatni a hálózathoz.

- A készüléket nem szabad olyan helyiségben elhelyezni, ahol gyúlékony porokat, folyadékokat vagy gázokat használnak vagy vannak jelen.

- Ha a készüléket hosszabbítóval csatlakoztatja, ügyeljen arra, hogy a hosszabbító kábel a lehető legrövidebb, teljesen kihúzott és megfelelő keresztmetszetű legyen.

- A készüléket nem szabad fürdökád, zuhanyzó vagy úszömedence közvetlen közelében használni.

- Ha a tápkábel megsérült, a veszély elkerülése érdekében a gyártónak, annak képviselőjének, szervizének vagy szakképzett személynek ki kell cserélnie.

- Ne csatlakoztasson más eszközöket ugyanahhoz a hálózati aljzathoz, amelyhez a készülék csatlakozik.

- A készüléket nem szabad felügyelet nélkül hagyni. Tartsa távol a gyermekeket és a háziállatokat a készüléktől.

- 12. Ne helyezze a készüléket instabil, mozgó felületre vagy olyan helyre, ahol felborulhat.

- Ha a készüléket hosszabb ideig nem használja, húzza ki az áramforrásból. Ne hagyja bekapcsolva a készüléket felügyelet nélkül. Amikor leválasztja a készüléket a hálózatról, húzza ki a dugót, soha ne húzza meg a tápkábelt.

- Tartsa távol a készüléket függönyöktöl, függönyöktöl vagy olyan helyektöl, ahol a levegő bemenete könnyen eltömödött.

- Az esetleges áramütés elkerülése érdekében soha ne működtesse a készüléket nedves kézzel, vagy ha víz van a tápkábelen.

- Ne dobja ki az elektromos készülékeket a válogatatlan kommunális hulladékkal együtt, használjon külön gyűjtőhelyeket. A rendelkezésre álló gyűjtőrendszerekkel kapcsolatos információkért forduljon a helyi hatóságokhoz. Ha az elektromos készülékeket hulladéklerakókba helyezik, veszélyes anyagok szivároghatnak a talajvizbe és bejuthatnak a táplálékláncba, károsítva az egészséget.

- Ezt a berendezést nem használhatják csökkent fizikai vagy szellemi képességekkel rendelkező vagy tapasztalattal nem rendelkező személyek (beleértve a gyermekeket is), kivéve, ha felügyeletet vagy utasítást biztosítanak a berendezés biztonságos használatára vonatkozóan, hogy megértsék a kapcsolódó kockázatokat.

- A gyermekeket felügyelni kell, hogy ne játsszanak a készülékkel.

- Ne módosítsa vagy javítsa saját maga a készüléket. Ehhez küldje el egy szervizközpontba vagy szakképzett villanyszerelőhöz (a garanciális időszak alatt).

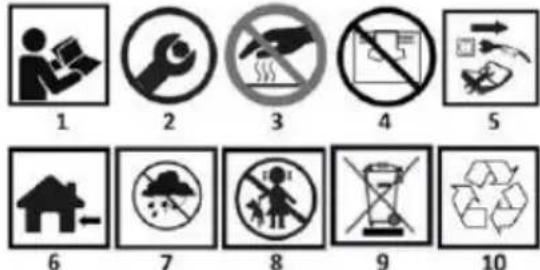

PIKTOGRAMOK ÉS FIGYELMEZTETÉSEK

1 2 3 4 5 6 7 8 9 10

1. Olvassa el a használati utasítást, tartsa be a benne található figyelmeztetéseket és biztonsági feltételeket!

2. Lehet, hogy a készülék telepítést igényel

3.Do ne érintse meg a forró felületet

4.Do nem fed le

1. Javítás vagy karbantartás előtt húzza ki az áramforrásból

2. Beltéri használatra

3. Védje a nedvességtől

4. Gyermekektöl elzárva tartandó

9.Do ne dobja ki a háztartási hulladékkal együtt

1. Újrahasznosítható

A GRAFIKAI ELEMEK LEÍRÁSA

A következő számozás a készülék alkatrészeire vonatkozik a kézikönyv grafikus oldalain látható.

A ábra

1. A fütés lábai

2. Láng képernyő

3. Forró levegő kimenet

4. Kezelőpanel, a fűtés bekapcsolása

5. Levegő bemenet / ventilátor védő

B ábra

1. Termosztát vezérlés, főkapcsoló

2. Lángkapcsoló (csak vizuális lángok)

3. Fél teljesítményű fűtéskapcsoló

4. Teljes teljesítményű fűtéskapcsoló

5. Láb rögzítési pont

6. Lábrögzítő csavarok

* Eltérések lehetnek a grafika és a tényleges termék között

ELÖKÉSZÍTÉS

Ez a termék csak otthoni és irodai használatra készült, ipari vagy egyéb kereskedelmi használatra nem. Csak sértetlen és jó állapotú tápkábellel használja, amely megfelel a vonatkozó szabványoknak és előírásoknak. A fütőberendezésnek a hálózatról kell származnia, amelynek paramétereit a minősítési táblázat tartalmazza. Ne csatlakoztasson más kiegészítő készülékeket ugyanahhoz az áramkörhöz, mint a működő fütőberendezés.

A KÉSZÜLÉK MÜKÖDÉSE

A FÜTÉS HASZNÁLATA

A fütötestet mindig függőleges helyzetben működtesse, kövesse a kézikönyvben felsorolt összes utasítást és ajánlást

A FÜTÉS HELYE

Helyezze a fütötestet a szoba leghidegebb részébe.

FÜTÉS CSATLAKOZÁS

Csatlakoztassa a fütötestet közvetlenül a fali aljzathoz. Győződjön meg arról, hogy a dugó szorosan illeszkedik a konnektorba. A laza csatlakozás túlmelegedést és a dugó károsodását okozhatja.

JEGYZET: Az áramkör túlterhelésének elkerülése érdekében ne csatlakoztassa a fütötestet olyan áramkörhöz, amely más elektromos készülékeket támogat

BEKAPCSOLÁS: A fűtés elindításához dugja be a tápkábelt a konnektorba. Forgassa jobbra a termosztát gombját, amíg lassan halk kattanást nem hall. A fűtés üzemkész.

LÁNGHATÁS (CSAK VIZUÁLISAN)

A lángok láthatóvá tételéhez nyomja a B2 ábra kapcsolót I állásba. Az effektláng kikapcsolásához nyomja a B2 ábra kapcsolót 0 állásba. A lánghatás a készülék melegítésétől függetlenül aktiválható.

TERMOSZTÁT BEÁLLÍTÁSA:

A fütés bekapcsolása és a kívánt szobahömérséklet elérése után lassan forgassa el a termosztát gombját a B1 ábrán az óramutató járásával

ellentétes irányba, amíg a fütés ki nem kapcsol (halk kattanást kell hallania) Ha a termosztátot a beállításon hagyja, a hömérséklet automatikusan fenntartja. A hömérséklet csökkentéséhez forgassa el a gombot balra. A hömérséklet emeléséhez forgassa jobbra a termosztát gombját.

A FÜTÉSI TELJESÍTMÉNY MEGVÁLTOZTATÁSA

A fütési teljesítmény felének bekapcsolásához nyomja meg a B3. ábra kapcsolóját. A teljes fütési teljesítmény eléréséhez nyomja meg a kapcsolót, még mindig B4. ábra. Mindkét gombot teljes fütési teljesítményre kell működtetni.

KIKAPCSOLÁS: Kapcsolja ki a főkapcsolót B1 ábra az óramutató járásával ellentétes irányba forgatva, amíg halk kattanást nem hall. A fél- és teljes fűtéskapcsolók bármilyen helyzetben hagyhatók, és nem lesz áram. A fűtés újbóli bekapcsolásakor is ugyanazok a beállított funkciók maradnak. A fűtőtestet ki kell húzni a konnektorból, ha nem használja.

FONTOS BIZTONSÁGI FUNKCIÓ

A fütöberendezés automatikus túlmelegedés elleni védelemmel van felszerelve, amely az egység testében található. Ha a fütörács el van takarva, vagy ha a fütés bármilyen okból túlmelegszik, az automatikus túlmelegedés elleni védelem kikapcsolja a fütést. A fütés alaphelyzetbe állításához egyszerüen kapcsolja ki az áramellátást, és húzza ki a fütőtestet 10 percreamig le nem hül. akkor Csatlakoztathatja a fütőtestet a tápegységhez, és újraindíthatja. Győződjön meg arról, hogy a fütés sima, vízszintes felületen van.

KARBANTARTÁS ÉS TÁROLÁS

• Tisztítás előtt húzza ki a készüléket az áramforrásból, és hagyja kihülni. A készülék háza könnyen beszennyeződik, ezért gyakran törölje le puha szivaccsal. Törölje le a szennyezett részt meleg vízben átitatott szivaccsal mosószerrel. Ezután törölje le a mosott elemet száraz ruhával. Ügyeljen arra, hogy víz ne kerüljön a készülék belsejébe. A ház védelme érdekében ne használjon oldószert vagy erős tisztítószert a tisztításhoz.
• Tisztítsa meg a tápkábelt és a csatlakozót, majd szárítsa meg és csomagolja műanyag zacskóba.
• A készüléket száraz, szellőző helyiségben, gyermekektől távol tárolja.

Kerámia ventilátoros fütés 90-110
Paraméter	Érték
Tápfeszültség	230V AC
Ellátási gyakoriság	50 Hz
Fütési teljesítmény (1. fokozat / 2. fokozat)	800W / 1500W
Fütési terület	20-30 m2
Védelmi osztály	I
IP védelmi fokozat	IPX0
Méretek (mm)	380x240x460mm
Súly (tartozékok nélkül)	2.94 kg

KÖRNYEZETVÉDELEM

Az elektromos meghajtású termékeket nem szabad a háztartási hulladékkal együtt kidobni, hanem a megfelelő létesítményekbe kell vinni ártalmatlanítás céljából. Az ártalmatlanítással kapcsolatos információkért forduljon a termék kereskedőjéhez vagy a helyi hatósághoz. Az elektromos és elektronikus berendezések hulladékai nem környezetbarát anyagokat tartalmaznak. Az újrahasznosítatlan berendezések potenciális kockázatot jelentenek a környezetre és az emberi egészségre.

"GTX Poland Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa (székhelye: Varsó, ul. A Pograniczna 2/4 (a továbbiakban: "GTX Poland") tájékoztatja, hogy a kézikönyv (a továbbiakban: "Kézikönyv") tartalmának minden szerzői joga megtalálható, beleértve többek között. A jelen kézikönyv (a továbbiakban: "Kézikönyv") tartalmához fűződő összes szerzői jog, beleértve, de nem kizárólagosan a szöveget, fényképeket, diagramokat, rajzokat, valamint kompozícióját, kizárólag a GTX Polandot illeti meg, és a szerzőijogról és szomszédos jogokról szóló 4. február 1994-i törvény (azaz a Hivatalos Közlöny 2006. évi 90. számának módosított 631. tétele) szerinti jog védelem alatt áll. A teljes kézikönyv és egyes elemeinek kereskedelmi célú másolása, feldolgozása, közzététele és módosítása a GTX Poland Irásos hozzájárulása nélkül szigorúan tilos, és polgári és büntetőjogi felelősséget vonhat maga után.

EU-megfelelőségi nyilatkozat

Gyártó: GTX Poland Sp. z o.o. Sp.k., 2/4 Pograniczna St. 02-285 Varsó

Termék: Kerámia ventilátoros fütés

Modell: 90-110

Kereskedelmi név: NEO TOOLS

Sorozatszám: 00001 ÷ 99999

Ezt a megfelelőségi nyilatkozatot a gyártó kizárólagos felelősségére adják ki.

A fent leírt termék megfelel a következő dokumentumoknak:

Kisfeszültségű irányelv 2014/35/EU

Az elektromágneses összeférhetőségről szóló 2014/30/EU irányelv A 2015/863/EU irányelvel módosított 2011/65/EU RoHS-irányelv A 2009/125/EK irányelv végrehajtásáról szóló (EU) 2015/1188 rendelet

És megfelel a szabványok követelményeinek:

EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019;

EN 60335-2-30:2009+A11:2012+A1:2020+A12:2020; EN 62233:2008;

EN 55014-1:2017+A11:2020; EN 55014-2:2015; EN IEC 61000-3-2:2019; EN 61000-3-3:2013+A1:2019;

EN IEC 63000:2018

Ez a nyilatkozat csak a forgalomba hozott gépre vonatkozik, és nem tartalmazza az alkatrészeket

a végfelhasználó által hozzáadott, vagy utólag végrehajtott.

A technikai dokumentáció elkészítésére jogosult uniós illetőségű személy neve és címe:

Aláírva:

GTX Lengyelország minőségügyi tisztviselő

Varsó, 2023-03-21

90-110
Paraméter	Kijelölése	Érték	Egység		Paraméter	Egység
Hőteljesítmény					A hőteljesítmény típusa/szobahömérseklet-szabályozás (válasszon egyet)
Névleges hőteljesítmény	Pnom	1,5	kW		egyszintű hőteljesítmény, nincs szobahömérseklet-szabályozás	Nem
Minimális hőteljesítmény (indikatív)	Pmin	0,8	kW		két vagy több kézi szint, nincs szobahömérseklet-szabályozás	Nem
Maximális fix hőteljesítmény	Pmax,c	1,5	kW		mechanikus termosztáttal a szobahömérseklet szabályozásához	Igen
					elektronikus szobahömérseklet-szabályozással	Nem
Saját fogyasztásra szánt villamosenergia-fogyasztás					Elektronikus szobahömérseklet-szabályozás + napi időzítő	Nem
Kikapcsolt módban	Után	0	W		Elektronikus szobahömérseklet-szabályozás + heti időzítő	Nem
Készenléti állapotban	Psm	NA	W		Egyéb beállítási lehetőségek (több is választható)
Készenléti állapotban	Pidel	0	W		Szobahömérseklet-szabályozás jelenlét-érzékeléssel	Nem
Üzemmódbanhálózati készenléti állapotban	Termékszám	NA	W		szobahömérseklet-szabályozás nyitott ablak érzékeléssel	Nem
Készenléti üzemmód információs vagy állapotkijelzővel			nem		távirányító opció	Nem
A helyiségfűtés szezonális energiahatékonysága aktív üzemmódban	ηs,on	85	%		Adaptív működtetés	Nem
					munkaidő korlátozása	Nem
					fekete izzó érzékelő	Nem
					Öntanuló funkció	Nem
					Az ellenőrzés pontossága	Nem
Elérhetőségei	GTX Poland Sp. z o. o. Sp. K., ul. Pograniczna 2/4, 02-285 Varsó
