MANUALE UTENTE 90-110 NEO tools

ITALIA (IT) TRADUZIONE DELLE ISTRUZIONI ORIGINALI ....19

FRANCE (FR) TRADUCTION DES INSTRUCTIONS ORIGINALES ......22

ITALIA (IT) TRADUZIONE DELLE ISTRUZIONI ORIGINALI

Termoventilatore in ceramica: 90-110

Il prodotto è adatto solo per ambienti ben isolati o per un uso occasionale.

NOTA: PRIMA DI UTILIZZARE L'APPARECCHIATURA, LEGGERE ATTENTAMENTE QUESTO MANUALE E CONSERVARLO PER RIFERIMENTO FUTURO. LE PERSONE CHE NON HANNO LETTO LE ISTRUZIONI NON DEVONO ESEGUIRE IL MONTAGGIO, LA REGOLAZIONE O IL FUNZIONAMENTO DELL'APPARECCHIATURA.

LEGGERE ATTENTAMENTE IL MANUALE DELL'UTENTE PER FAMILIARIZZARE CON L'APPARECCHIO CONSERVARE QUESTO MANUALE PER RIFERIMENTO FUTURO.

DISPOSIZIONI SPECIFICHE DI SICUREZZA NOTA!

Leggere attentamente le istruzioni per l'uso, seguire le avvertenze e le condizioni di sicurezza in esse contenute. L'apparecchio è stato progettato per un funzionamento sicuro. Tuttavia: l'installazione, la manutenzione e il funzionamento dell'apparecchio possono essere pericolosi. Seguire le seguenti procedure ridurrà il rischio di incendi, scosse elettriche, lesioni e ridurrà i tempi di installazione dell'apparecchio.

Questa apparecchiatura può essere utilizzata da bambini di almeno 8 anni di età e da persone con ridotte capacità fisiche o mentali o prive di familiarità con l'apparecchiatura se viene fornita supervisione o istruzione su come utilizzarla in sicurezza in modo da comprendere i rischi associati. I bambini non devono giocare con l'attrezzatura. I bambini senza sorveglianza non devono eseguire la pulizia o la manutenzione dell'apparecchiatura

L'unità viene utilizzata per operazioni occasionali.

NORME DI SICUREZZA

• L'unità non deve essere utilizzata all'aperto con tempo umido, in bagni o altri ambienti bagnati o umidi.
• Si prega di notare che l'apparecchio può diventare molto caldo. Pertanto, l'apparecchio deve essere posizionato a una distanza di sicurezza di almeno 1 metro (3 piedi) da oggetti infiammabili come: mobili, tende, ecc.
  • Non coprire l'unità, ad esample, con un asciugamano.
• L'apparecchio non deve essere posizionato direttamente sotto una presa a muro.
• L'apparecchio non deve essere collegato alla rete elettrica tramite timer o interruttore programmabile.
• L'apparecchio non deve essere collocato in ambienti in cui vengono utilizzate o presenti polveri, liquidi o gas infiammabili.
• Se l'apparecchio è collegato tramite una prolunga, assicurarsi che la prolunga sia la più corta possibile e completamente estesa e della sezione corretta.
• L'unità non deve essere utilizzata nelle immediate vicinanze di vasche da bagno, docce o piscine.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo rappresentante, dall'assistenza o da una persona qualificata per evitare pericoli.
• Non collegare altri dispositivi alla stessa presa di corrente a cui è collegato il dispositivo.
• L'apparecchio non deve essere lasciato incustodito. Tenere i bambini e gli animali domestici lontani dall'apparecchio.
• 1. Non posizionare l'unità su superfici instabili, in movimento o dove può essere rovesciata.
• Se l'apparecchio non viene utilizzato per un lungo periodo, scollegarlo dalla rete elettrica. Non lasciare l'apparecchio acceso incustodito. Quando si scollega l'apparecchio dalla rete, staccare la spina, non tirare mai il cavo di alimentazione.
• Tenere l'unità lontana da tende, tende o luoghi in cui la presa d'aria è facilmente ostruita.
• Per evitare possibili scosse elettriche, non utilizzare mai l'apparecchio con le mani bagnate o in presenza di acqua sul cavo di alimentazione.
• Non smaltire gli apparecchi elettrici con i rifiuti urbani indifferenziati, utilizzare punti di raccolta differenziata. Contattare le autorità locali per informazioni sui sistemi di raccolta disponibili. Se gli apparecchi elettrici vengono smaltiti nelle discariche, le sostanze pericolose possono penetrare nelle acque sotterranee ed entrare nella catena alimentare, danneggiando la salute.
• Questa apparecchiatura non è destinata all'uso da parte di persone (compresi i bambini) con ridotte capacità fisiche o mentali o prive di esperienza, a meno che non venga fornita supervisione o istruzione

sull'uso sicuro dell'apparecchiatura in modo da comprendere i rischi associati.

• I bambini devono essere sorvegliati per assicurarsi che non giochi con l'apparecchio.
• Non modificare o riparare l'apparecchio da soli. A tal fine, inviarlo a un centro di assistenza o a un elettricista qualificato (durante il periodo successivo alla garanzia).

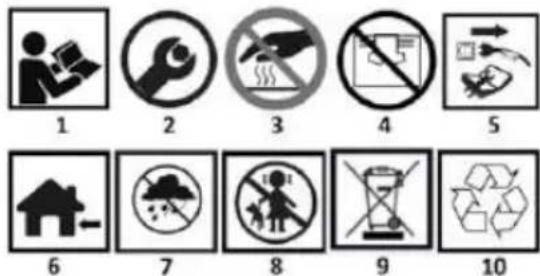

PITTOGRAMMI E AVVERTENZE

1. Leggere le istruzioni per l'uso, osservare le avvertenze e le condizioni di sicurezza in esse contenute!
2. Il dispositivo potrebbe richiedere l'installazione
   3.Do non toccare la superficie calda
   4.Do non coprire
3. Scollegare dall'alimentazione prima della riparazione o della manutenzione
4. Per uso interno
5. Proteggere dall'umidità
6. Tenere fuori dalla portata dei bambini
   9.Do non smaltire con i rifiuti domestici
7. Riciclabile

DESCRIZIONE DEGLI ELEMENTI GRAFICI

La seguente numerazione si riferisce ai componenti del dispositivo mostrato nelle pagine grafiche di questo manuale.

Figura A

1. Gambe del riscaldatore
2. Schermo a fiamma
3. Uscita aria calda
   4.Pannello di controllo, accensione del riscaldatore
4. Ingresso aria / protezione ventola

Figura B

1. Controllo del termostato, interruttore principale
2. Interruttore fiamma (solo fiamme visive)
3. Interruttore di riscaldamento a metà potenza
4. Interruttore di riscaldamento a piena potenza
5. Punto di attacco della gamba
6. Viti di fissaggio delle gambe
   * Potrebbero esserci differenze tra la grafica e il prodotto reale

PREPARAZIONE

Questo prodotto è destinato esclusivamente all'uso domestico e in ufficio e non all'uso industriale o ad altri usi commerciali. Utilizzare solo con un cavo di alimentazione integro e in buone condizioni, che soddisfi gli standard e le normative applicabili. Il riscaldatore deve provenire dalla rete i cui parametri sono specificati nella tabella dei dati. Non collegare altri apparecchi aggiuntivi sullo stesso circuito del riscaldatore in funzione.

FUNZIONAMENTO DEL DISPOSITIVO

UTILIZZO DEL RISCALDATORE

Azionare sempre il riscaldatore in posizione verticale, seguendo tutte le istruzioni e le raccomandazioni elencate in questo manuale

POSIZIONE DEL RISCALDATORE

Posizionare il riscaldatore nella parte più fredda della stanza.

COLLEGAMENTO DEL RISCALDATORE

Collegare il riscaldatore direttamente a una presa a muro. Assicurarsi che la spina sia ben inserita nella presa. Un collegamento allentato può causare surriscaldamento e danni alla spina.

NOTA: Per evitare di sovraccaricare il circuito, non collegare il riscaldatore a un circuito che supporta altri apparecchi elettrici

ACCENSIONE: Per avviare il riscaldatore, collegare il cavo di alimentazione alla presa. Ruotare la manopola del termostato verso destra finché non si sente lentamente un leggero clic. Il riscaldatore è pronto per il funzionamento.

EFFETTO FIAMMA (SOLO VISIVO)

Per rendere visibili le fiamme, premere l'interruttore fig. B2 in posizione I. Per disattivare l'effectflame, premere l'interruttore fig. B2 in posizione 0.

L'effetto fiamma può essere attivato indipendentemente dal riscaldamento dell'apparecchio.

IMPOSTAZIONE DEL TERMOSTATO:

Una volta acceso il riscaldatore e raggiunta la temperatura ambiente desiderata, ruotare lentamente la manopola del termostato sulla Fig. B1 in senso antiorario fino a quando il riscaldatore si spegne (si dovrebbe sentire un debole "clic") Lasciando il termostato acceso l'impostazione si manterrà automaticamente la temperatura impostata. Per abbassare la temperatura, ruotare la manopola verso sinistra. Per aumentare la temperatura, ruotare la manopola del termostato verso destra.

MODIFICA DELLA POTENZA DI RISCALDAMENTO

Per accendere metà della potenza di riscaldamento, premere l'interruttore fig. B3. Per ottenere la massima potenza di riscaldamento premere ancora l'interruttore fig. B4. Entrambi i pulsanti devono essere azionati alla massima potenza di riscaldamento.

SPEGNIMENTO: Spegnere l'interruttore generale Fig. B1 ruotandolo in senso antiorario fino a sentire un leggero clic. Gli interruttori di riscaldamento a metà e a pieno possono essere lasciati in qualsiasi posizione e non avranno alimentazione. Avranno ancora le stesse funzioni impostate quando il riscaldatore viene riacceso. Il riscaldatore deve essere scollegato quando non è in uso.

IMPORTANTE FUNZIONE DI SICUREZZA

Il riscaldatore è dotato di un dispositivo automatico di protezione contro il surriscaldamento situato all'interno del corpo dell'unità. Se la griglia del riscaldatore è ostruita o se il riscaldatore diventa troppo caldo per qualsiasi motivo, il dispositivo di protezione automatica dal surriscaldamento spegnerà il riscaldatore. Per ripristinare il riscaldatore, è sufficiente spegnere l'alimentazione e scollegare il riscaldatore per 10 minuti fino a quando non si è raffreddato. quindi è possibile collegare il riscaldatore all'alimentazione e riavviarlo. Assicurarsi che il riscaldatore si trovi su una superficie liscia e piana.

MANUTENZIONE E STOCCAGGIO

• Scollegare l'apparecchio dalla rete elettrica e lasciarlo raffreddare prima di pulirlo. L'alloggiamento dell'apparecchio si sporca facilmente, quindi pulirlo frequentemente con una spugna morbida. Pulire le parti sporche con una spugna imbevuta di acqua tiepida con detersivo. Quindi pulire l'elemento lavato con un panno asciutto. Fare attenzione che l'acqua non penetri all'interno dell'unità. Per proteggere l'alloggiamento, non utilizzare solventi o detergenti aggressivi per la pulizia.
• Pulire il cavo di alimentazione e la spina, quindi asciugarli e riporli in un sacchetto di plastica.
• Conservare l'unità in un locale asciutto e ventilato, lontano dalla portata dei bambini.

Termoventilatore in ceramica 90-110
Parametro	Valore
Tensione di alimentazione	230V CA
Frequenza di alimentazione	50 Hz
Potenza di riscaldamento (1° stadio / 2° stadio)	800W / 1500W
Zona di riscaldamento	20-30 m2
Classe di protezione	I
Grado di protezione IP	IPX0
Dimensioni (mm)	380x240x460mm
Peso (senza accessori)	2,94 kg

PROTEZIONE DELL'AMBIENTE

I prodotti alimentati elettricamente non devono essere smaltiti con i rifiuti domestici, ma devono essere portati in strutture appropriate per lo smaltimento. Contattare il rivenditore del prodotto o l'autorità locale per informazioni sullo smaltimento. I rifiuti di apparecchiature elettriche ed elettroniche contengono sostanze non ecologiche. Le apparecchiature non riciclate rappresentano un potenziale rischio per l'ambiente e la salute umana.

"GTX Poland Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa con sede legale a Varsavia, ul. Pograniczna 2/4 (di seguito: "GTX Polonia") informa che tutti i diritti d'autore sul contenuto di questo manuale (di seguito: "Manuale"), tra cui, tra gli altri. Tutti i diritti d'autore sui contenuti di questo Manuale (di seguito denominato "Manuale"), inclusi, a titolo esemplificativo ma non esaustivo, il testo, le fotografie, i diagrammi, i disegni, nonché la sua composizione, appartengono esdusivamente a GTX Polonia e sono soggetti a protezione legale ai sensi della legge del 4 febbraio 1994 sul diritto d'autore e sui diritti connessi (ad es. Gazzetta ufficiale 2006 n. 90 voce 631 e successive modifiche). La copia, 'elaborazione, la pubblicazione, la modifica a fini commerciali dell'intero Manuale e dei suoi singoli elementi senza il consenso scritto di GTX Poland è severamente vietata e può comportare responsabilità civili e penali.

Dichiarazione di conformità UE

Produttore: GTX Poland Sp. z o.o. Sp.k., 2/4 Pograniczna St. 02-285 Varsavia

Prodotto: Termoventilatore in ceramica

Modello: 90-110

Nome commerciale: NEO TOOLS

Numero di serie: 00001 ÷ 99999

La presente dichiarazione di conformità è rilasciata sotto l'esclusiva responsabilità del produttore.

Il prodotto sopra descritto è conforme ai seguenti documenti:

Direttiva Bassa Tensione 2014/35/UE

Direttiva sulla compatibilità elettromagnetica 2014/30/UE

Direttiva RoHS 2011/65/UE, modificata dalla direttiva 2015/863/UE

Regolamento (UE) 2015/1188 recante modalità di esecuzione della direttiva 2009/125/CE

E soddisfa i requisiti delle norme:

EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019;

EN 60335-2-30:2009+A11:2012+A1:2020+A12:2020; EN 62233:2008; EN 55014-1:2017+A11:2020; EN 55014-2:2015; EN IEC 61000-3-2:2019; EN 61000-3-3:2013+A1:2019;

EN IEC 63000:2018

La presente dichiarazione si riferisce solo alle macchine così come sono state immesse sul mercato e non comprende i componenti aggiunte dall'utente finale o da lui eseguite successivamente.

Nome e indirizzo della persona residente nell'UE autorizzata a preparare il fascicolo tecnico:

Firmato per conto di:

Responsabile della qualità GTX Polonia

Varsavia, 2023-03-21

90-110
Parametro	Designazione	Valore	Unità		Parametro	Unità
Potenza termica					Tipo di potenza termica/controllo della temperatura ambiente (selezionarne uno)
Potenza termica nominale	Pnom	1,5	kW		Potenza termica a livello singolo, nessun controllo della temperatura ambiente	Non
Potenza termica minima (indicativa)	Pmin	0,8	kW		due o più livelli manuali, nessun controllo della temperatura ambiente	Non
Potenza termica fissa massima	Pmax,c	1,5	kW		con termostato meccanico per il controllo della temperatura ambiente	Sì
					con regolazione elettronica della temperatura ambiente	Non
Consumo di energia elettrica per uso proprio					controllo elettronico della temperatura ambiente + timer giornaliero	Non
In modalità off	Dopo	0	W		controllo elettronico della temperatura ambiente + timer settimanale	Non
In modalità standby	Psm	NA	W		Altre opzioni di regolazione (è possibile selezionarne diverse)
In modalità inattiva	Pidels	0	W		Controllo della temperatura ambiente con rilevamento di presenza	Non
In modalità standby di rete	Pnsm	NA	W		Controllo della temperatura ambiente con rilevamento finestra aperta	Non
Modalità standby con visualizzazione delle informazioni o dello stato			non		Opzione di controllo remoto	Non
Efficienza energetica stagionale del riscaldamento d'ambiente in modalità attiva	ηs,on	85	%		Attuazione adattiva	Non
					Limitazione dell'orario di lavoro	Non
					sensore lampadina nera	Non
					Funzione di autoapprendimento	Non
					precisione del controllo	Non
Dettagli di contatto	GTX Poland Sp. z o. o. Sp. K., ul. Pograniczna 2/4, 02-285 Varsavia
