HASZNÁLATI ÚTMUTATÓ M-FS-18 MSW

Paraméter leírása	Paraméter értéke
Termék megnevezése	ÚSZÓKAPCSOLÓ
Típus	MSW-M-FS-20	MSW-M-FS-18
Hálózati feszültség [V]	12	12
Áramerősség [A]	12	16
Méretek (Szélesség / Mélység / Magasság) [mm]	130x50x50 120x70x50
Tömeg [kg]	0,1	0,12

1. Általános leírás

Az utasítás célja, hogy segítse a biztonságos és megbízható használatot. A termék tervezése és kivitelezése szigorúan a műszaki előírások szerint, a legmodernebb technológiák és komponensek használatával, a legmagasabb minőségi normák betartása mellett történt.

A MUNKA MEGKEZDÉSE ELŐTT GONDOSAN OLVASSA ÁT ÉS ÉRTELMEZZE A JELEN UTASÍTÁST!

A berendezés hosszú és megbízható működésének biztosítása céljából ügyelni kell annak megfelelő kezelésére és karbantartására, a jelen utasítás útmutatásainak megfelelően. A jelen kezelési utasításban megadott műszaki adatok és specifikációk naprakészek. A gyártó fenntartja magának a minőség javításával kapcsolatos változtatások jogát. Figyelembe véve a műszaki fejlődést és a zajszint korlátozásának lehetőségét, a készülék tervezése és felépítése a zajkibocsátásból eredő kockázat minimálisra csökkentésével valósult meg.

Jelmagyarázat

	A termék megfelel a vonatkozó biztonsági szabványoknak.
	Használat előtt olvassa el a használati útmutatót!

		A termék újrahasznosítható.
		A FIGYELEM! a VIGYÁZAT! vagy a NE FELEDJE! az adott helyzetre figyelmeztet(általános figyelmeztető jel).
		FIGYELEM! Áramütés veszélye!

FIGYELEM!

A jelen utasítás illusztrációi szemléltető jellegűek, és esetenként eltérhetnek a termék tényleges kinézetétől.

Eredeti utasításnak a német változat tekintendő. A többi nyelvi változat a német eredeti fordítása.

2. Biztonságos használat

FIGYELEM! Olvasson el minden biztonsági figyelmeztetést és útmutatót! A lmeztetések és az útmutató előírásainak megszegése áramütést, túzesetet vagy súlyos testi sérülést vagy halált okozhat.

A figyelmeztetésben és az útmutatóban használt „eszköz” vagy „termék” kifejezés alatt <ÚSZÓKAPCSOLÓ> értendő.

2.1. Elektromos biztonság

a) Tilos a kábel nem rendeltetésszerű használata. Sose használja az eszköz áthelyezéséhez! A vezetéket tartsa távol hőforrástól, olajtól, éles peremtől és mozgó alkatrésztől! Sérült vagy összegabalyodott vezeték növeli az áramütés kockázatát.

2.2. Munkahelyi biztonság

a) Ha kétsége merül fel, hogy a berendezés megfelelően működik-e, lépjen kapcsolatba a gyártó szervizével!
b) Az eszköz javítását kizárólag a gyártó szervize végezheti el. Tilos a javítást saját kezűleg végezni!

c) A használati útmutatót őrizze meg, hogy később is segítségére legyen! Ha a készüléket harmadik félnek adja át, a készülékkel együtt át kell adnia a használati utasítást is.
d) A csomagolás részei és az apró szerkezeti elemek gyermekek elől elzárva tartandók.
e) Gyermekektől és állatoktól távol tartandó.
f) Ha az eszközt más eszközzel egyidejűleg használja, a többi használati útmutatót is be kell tartania.

Emlékeztető! A gyermekeket és egyéb személyeket védje a berendezés üzemeltetése során!

2.3. Az eszköz biztonságos használata

a) Az eszközt óvja gyermekektől!
b) Az eszköz karbantartását csak szakképzett személy végezheti, és kizárólag eredeti pótalkatrészek felhasználásával. Ez garantálja a biztonságos használatot.
c) FIGYELEM! A termék kizárólag édesvízi és sós vízi használatra készült. A termék más folyadékokkal, maró vagy korrodáló hatású anyagokkal való használata a szivattyú és a környezet sérülés és testi sérülés veszélyével jár.
d) Az összes vezetékcsatlakozást a legmagasabb vízszint fölött kell tartani. További védelem biztosítása céljából a vezetékcsatlakozásokat és az egymás melletti vezetékek végét be kell vonni folyékony elektromos szigeteléssel.
e) A vezetékeket továbbá szorítóbilincsekkel és tengerészeti minősítésű tömítőanyaggal kell összekapcsolni.
f) Az összes szerelőnyílást tengerészeti minősítésű tömítéssel kell szigetelni, hogy ne juthasson be víz.
g) A berendezést mindig a megfelelő méretű biztosítékkal kell biztosítani. Rövidzárlat esetén egy rosszul megválasztott biztosíték növeli a szivattyú meghibásodásának a kockázatát, illetve testi sérülés veszélyéhez és/vagy tűzveszélyhez vezethet.
h) A terméket a szivattyú aljzatával egy szintbe vagy fölé kell felszerelni a megfelelő kikapcsolás biztosítása érdekében.
i) A termék telepítése vagy szervizelése során a testi sérülések elkerülése érdekében mindig csatlakoztassa le az akkumulátor egyik fő vezetékét!

FIGYELEM! Bár az eszközt biztonságosra tervezték és ellátták megfelelő biztonsági felszereléssel, valamint a felhasználó biztonságát fokozó további tartozékokkal, az eszközzel végzett munka ennek ellenére sérülés vagy baleset alacsony szintű kockázatával jár. Használata közben fokozott óvatossággal és körültekintéssel kell eljárni.

3. A használat szabályai

Az úszókapcsoló az optimális vízszint fenntartására szolgál a hajófenéken.

A nem rendeltetésszerű használatból eredő minden kárért a felhasználó viseli a felelősséget.

3.1. BERENDEZÉS ÖSSZESZERELÉSE

a) FIGYELEM! A termék kizárólag édesvízi és sós vízi használatra készült. A termék más folyadékokkal, maró vagy korrodáló hatású anyagokkal való használata a szivattyú és a környezet sérülés és testi sérülés veszélyével jár.
b) Az összes vezetékcsatlakozást a legmagasabb vízszint fölött kell tartani. További védelem biztosítása céljából a vezetékcsatlakozásokat és az egymás melletti vezetékek végét be kell vonni folyékony elektromos szigeteléssel.
c) A vezetékeket továbbá szorítóbilincsekkel és tengerészeti minősítésű tömítőanyaggal kell összekapcsolni.
d) Az összes szerelőnyílást tengerészeti minősítésű tömítéssel kell szigetelni, hogy ne juthasson be víz.
e) A berendezést mindig a megfelelő méretű biztosítékkal kell biztosítani. Rövidzárlat esetén egy rosszul megválasztott biztosíték növeli a szivattyú meghibásodásának a kockázatát, illetve testi sérülés veszélyéhez és/vagy tűzveszélyhez vezethet.
f) A terméket a szivattyú aljzatával egy szintbe vagy fölé kell felszerelni a megfelelő kikapcsolás biztosítása érdekében.
g) A termék telepítése vagy szervizelése során a testi sérülések elkerülése érdekében mindig csatlakoztassa le az akkumulátor egyik fő vezetékét!

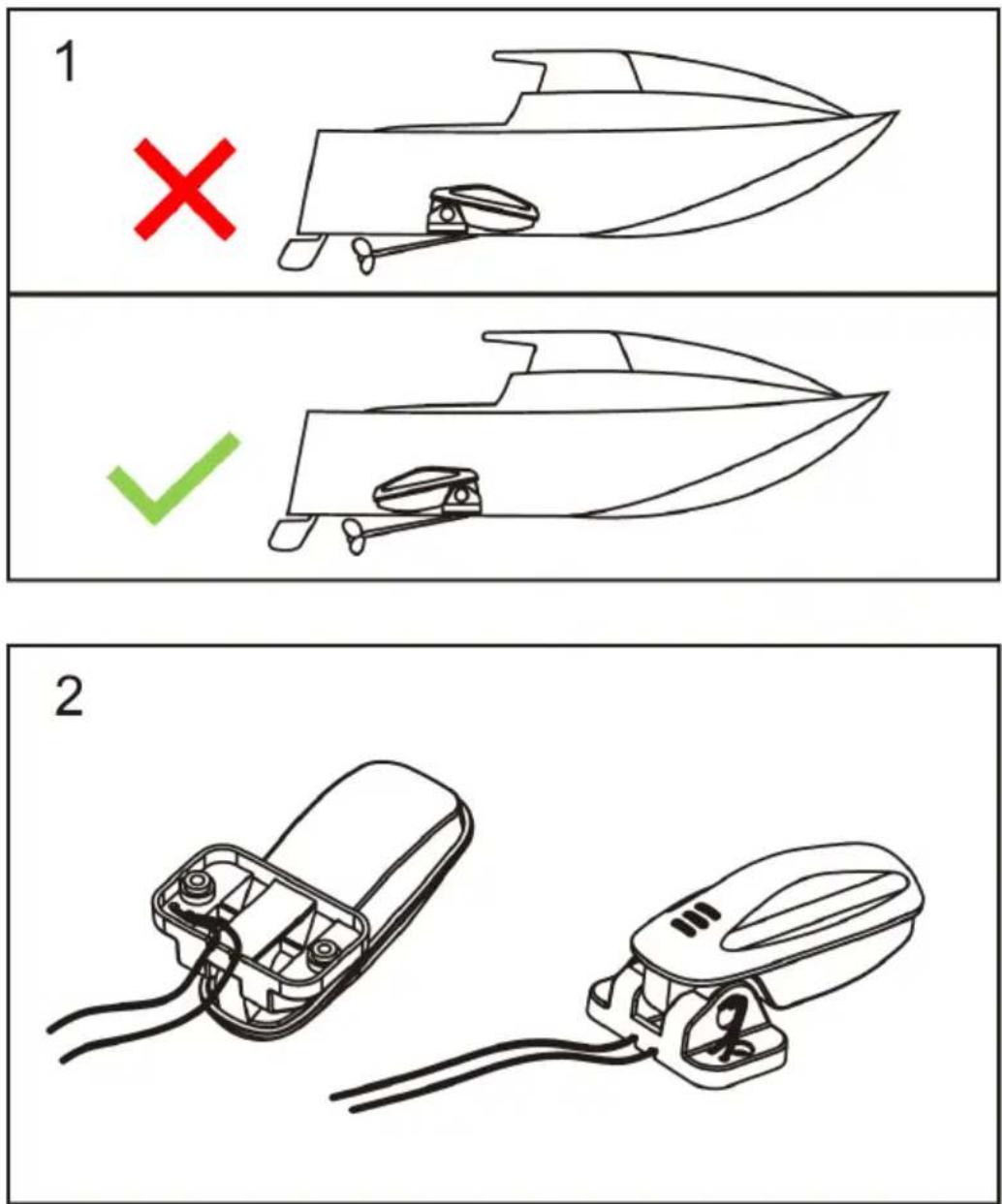

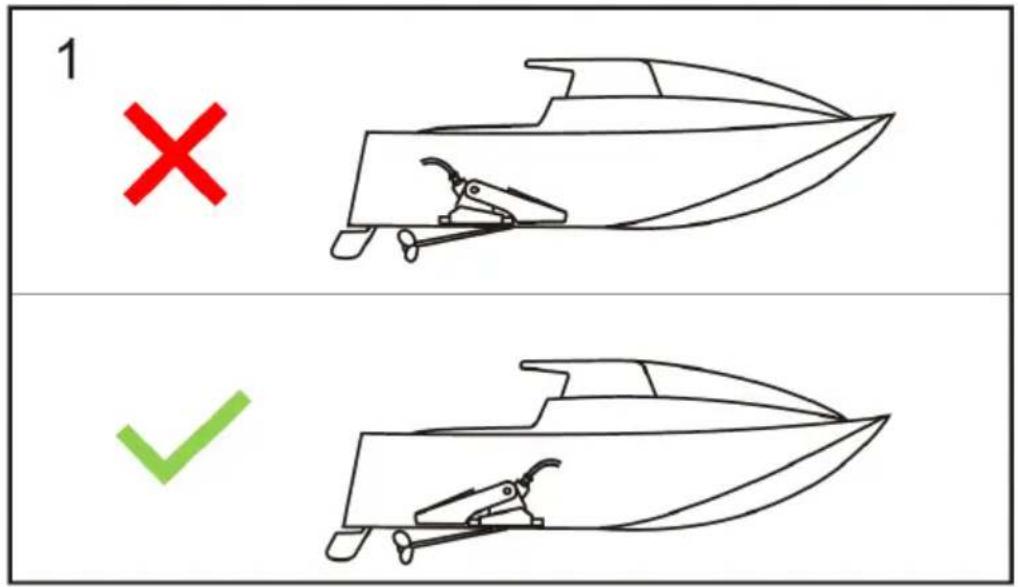

1 × ✓

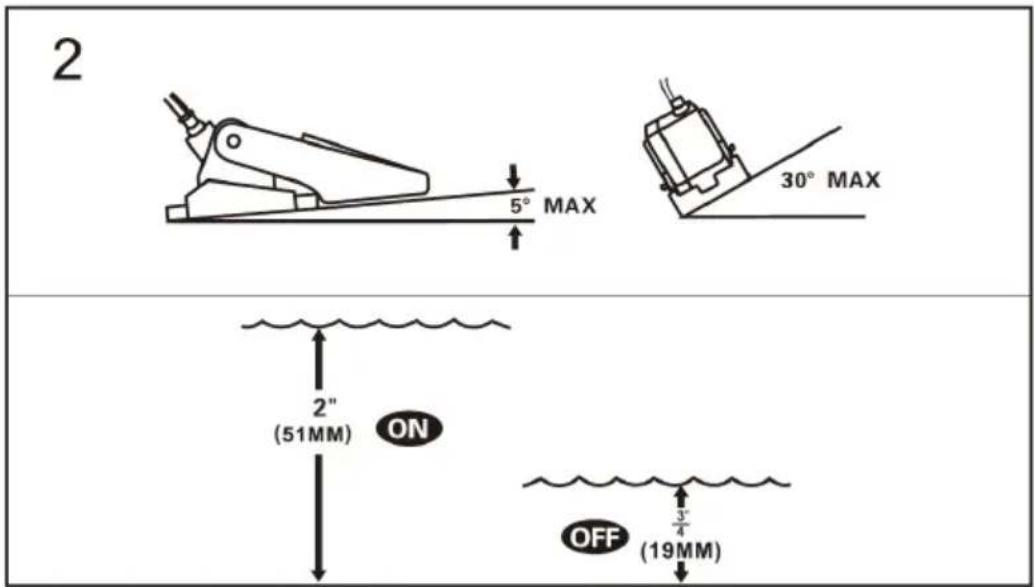

2 5° MAX 30° MAX 2" (51MM) ON OFF (19MM)

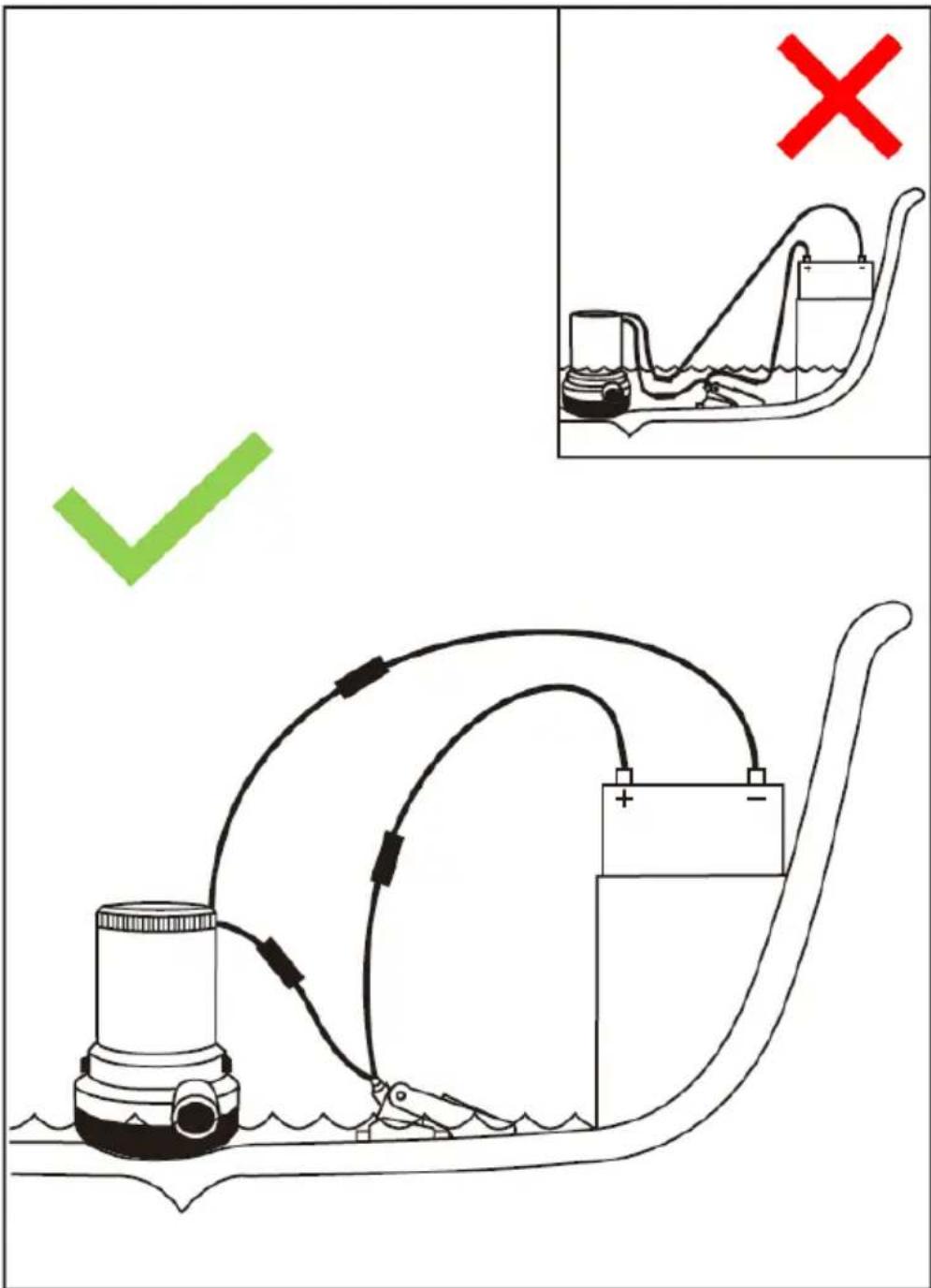

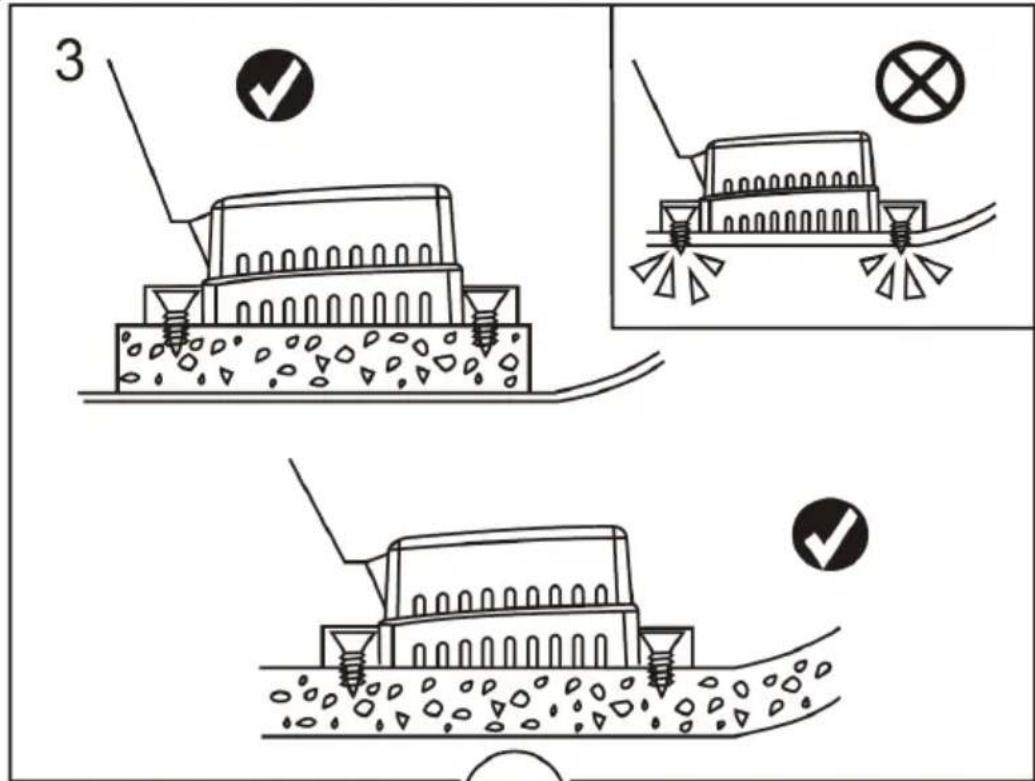

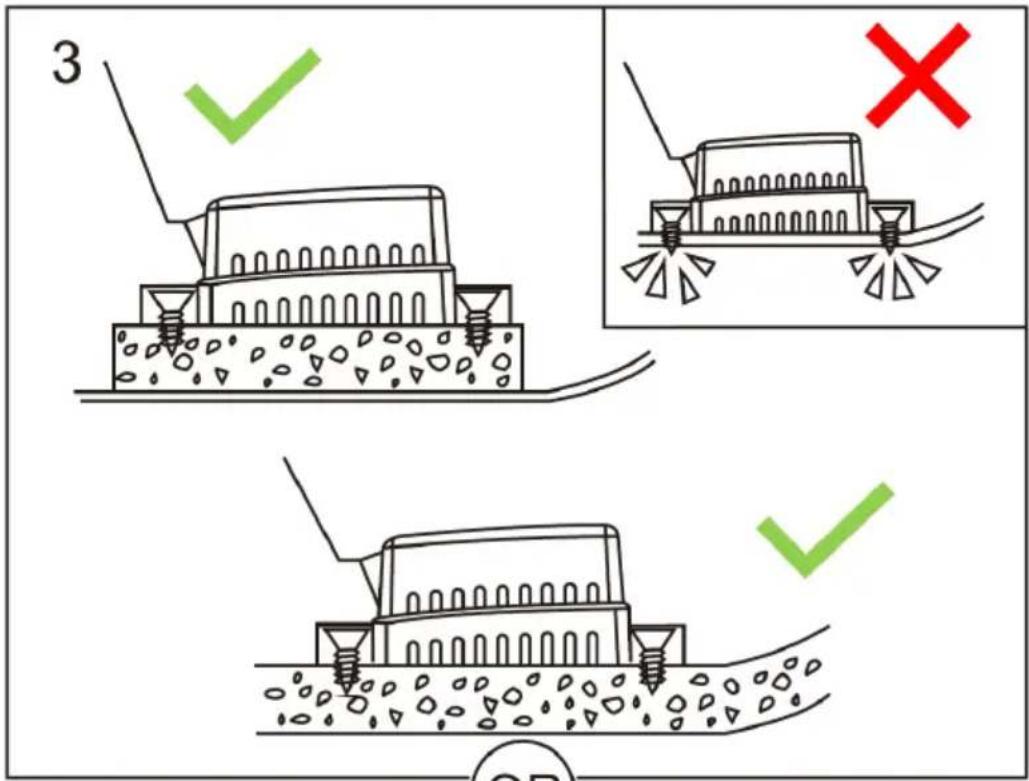

3 ✓ ✗ ✓

3 OR X

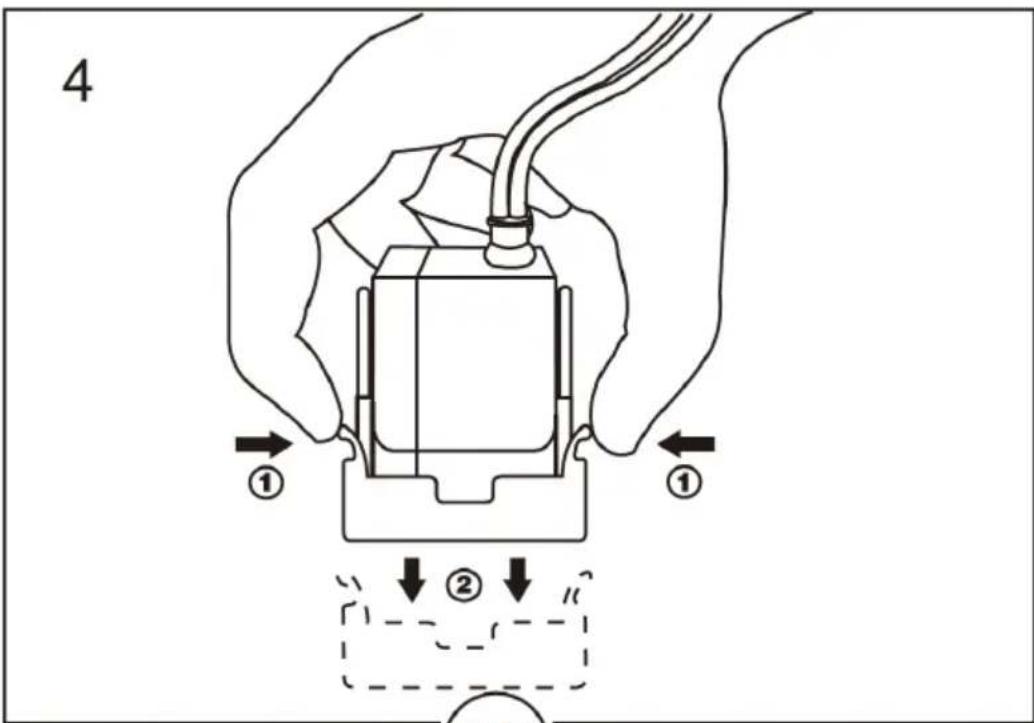

4 ① ① ②

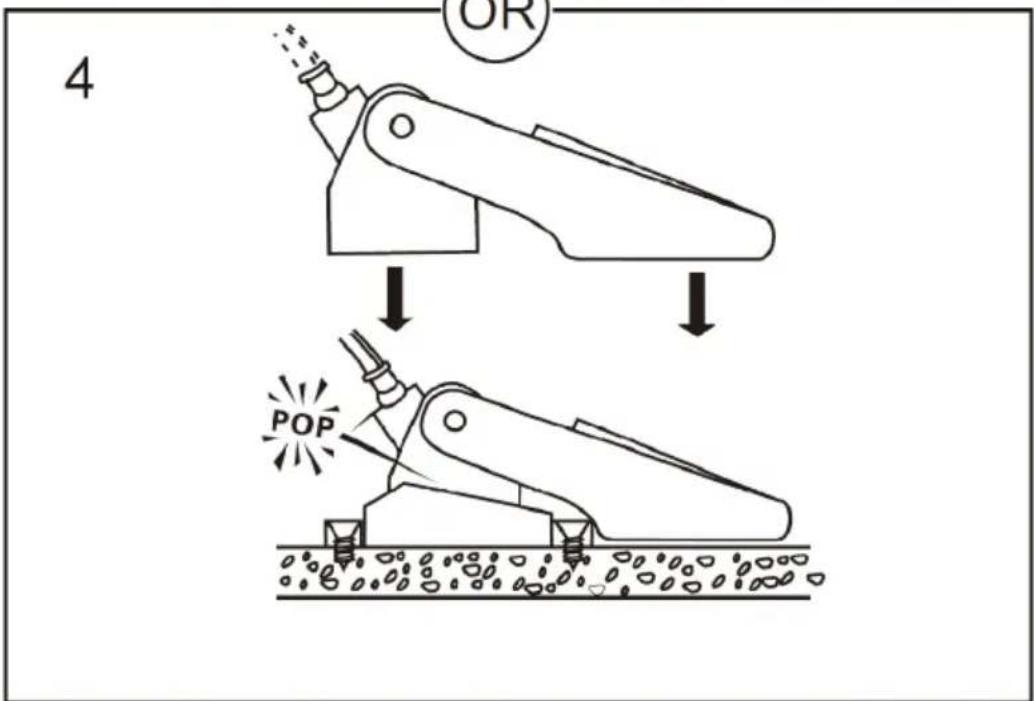

4 OR POP

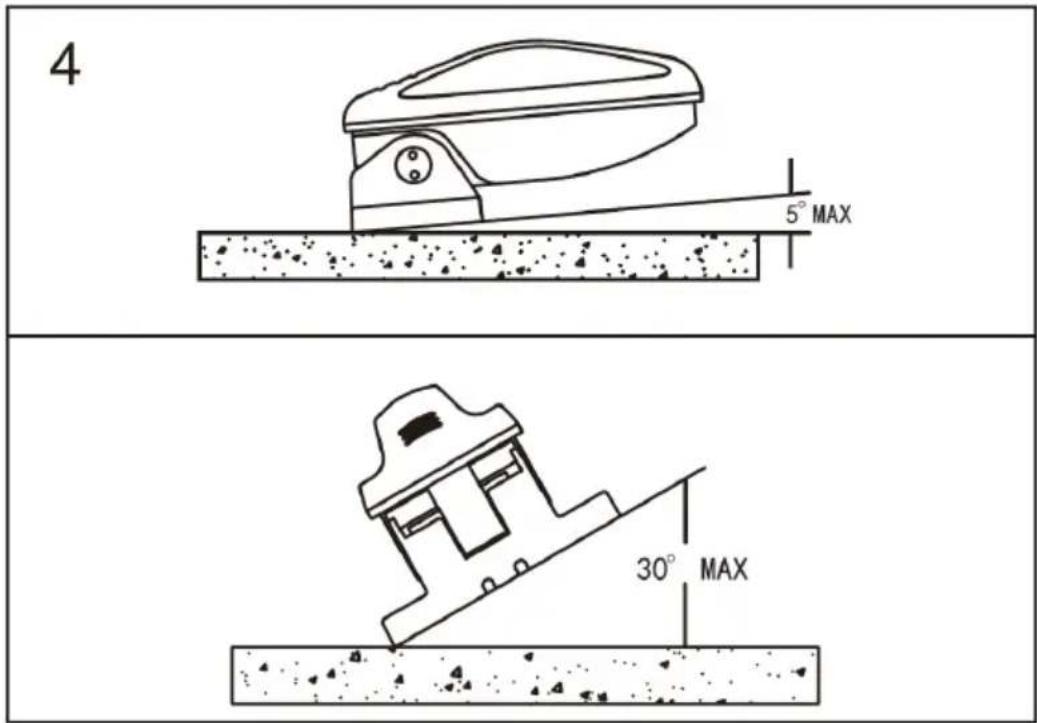

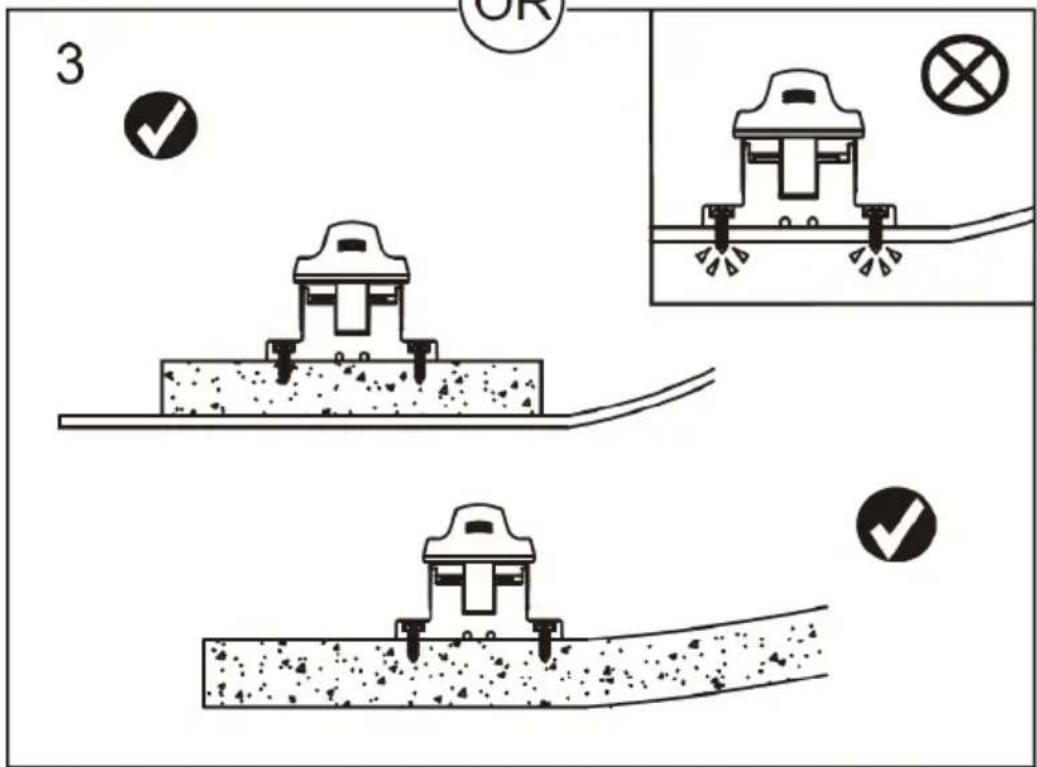

MODEL MSW-M-FS-18:

3

3 OR

3.2. Elektromos csatlakoztatás

FIGYELEM! A berendezéssel való munkavégzés megkezdése előtt csatlakoztassa le az áramforrást!

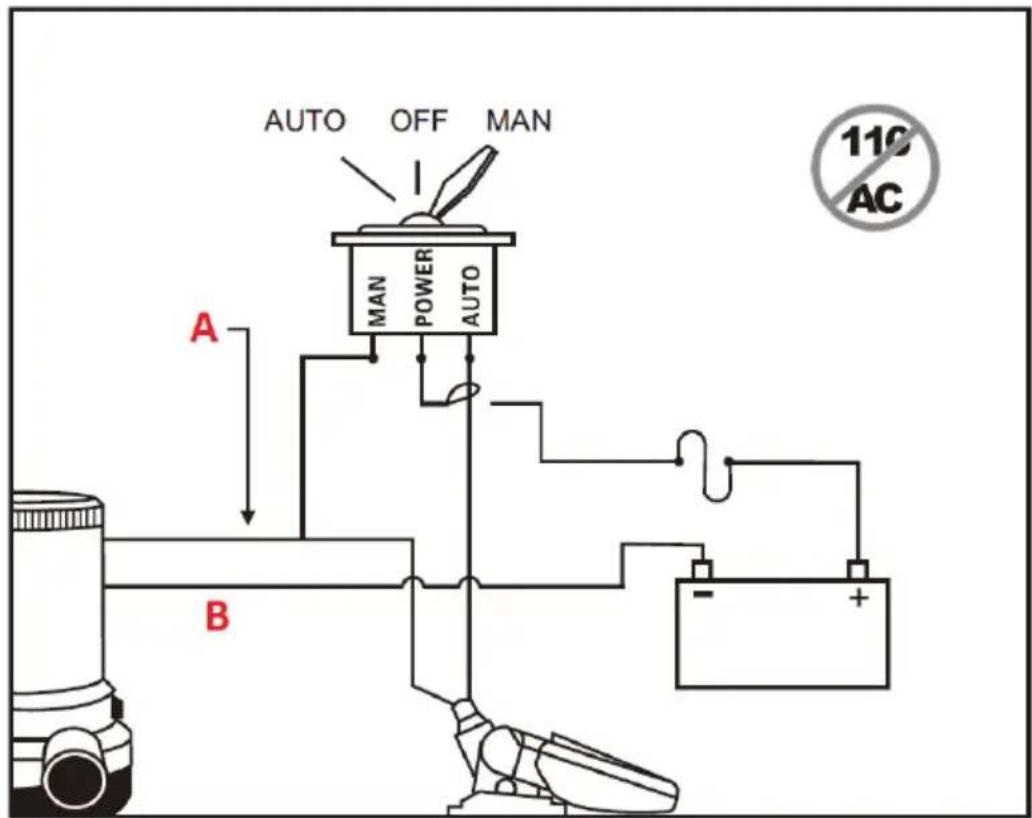

AUTO OFF MAN A MAN POWER AUTO B 110 AC

A. Barna vezeték
B. Fekete vezeték
C. Biztosíték

3.3. Berendezés tesztelése

3.4. Munkavégzés a berendezéssel

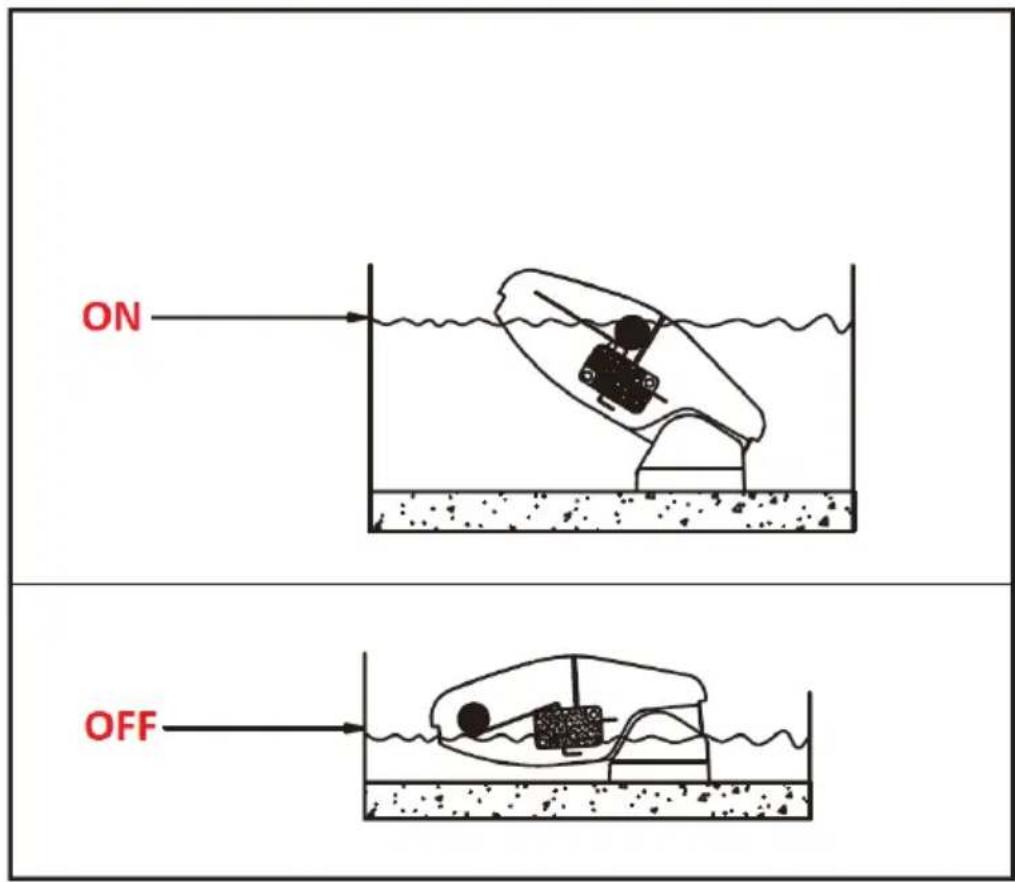

ON OFF

3.5. Tisztítás, karbantartás

a) A szivattyú és a hozzá csatlakoztatott berendezések rendszeres karbantartást és tisztítást igényelnek.

b) Tisztításra puha, nedves törlőruhát használjon!

c) A tisztításhoz ne használjon éles és/vagy fém tárgyakat (pl. drótkefét vagy fémlapátkát), mivel ezek megsérthetik a berendezés anyagának a felületét!

d) A berendezés tisztításához ne használjon savas hatású anyagot, orvosi célokra szánt szereket, hígítókat, üzemanyagot, olajokat, se más vegyszert, mert a berendezés ezektől megsérülhet!

HASZNÁLT BERENDEZÉSEK ÁRTALMATLANÍTÁSA

Az élettartam lejárta után a terméket tilos a hagyományos háztartási hulladékkal együtt kidobni, ehelyett át kell adni elektromos és elektronikai berendezések újrahasznosítására szakosodott gyűjtőpontra. Erről a terméken, a használati utasításon vagy a csomagoláson látható szimbólum tájékoztat. A berendezésben felhasznált anyagok jelölésük szerint újból felhasználhatók. Újbóli felhasználással, az anyagok újbóli felhasználásával vagy a használt berendezés más formában történő felhasználásával Ön jelentős mértékben hozzájárul környezetünk védelméhez.

Az illetékes használt berendezés ártalmatlanító pontról a helyi önkormányzat nyújt tájékoztatást.
