HASZNÁLATI ÚTMUTATÓ BHS 75 Bavaria by Einhell

Hordjon zajcsökkentő hangvédötl

Porképzésnél hordjon egy porvédőalarcot

1. Fogantyú

2. Adattábla

3. Be-kikapcsoló

4. Zárótaszter a be-kikapcsolóhoz

5. Reteszelökar a vágási mélység beállításához

6. Hálózati kábel

7. Hasítóék

8. Ingavédösapka

9. Csavar

10 Főrészaru

1. Karima

2. Fürészlap

3. Párhuzamos ütközö

4. Reteszelőcsavar a párhuzamos ütközöhöz

5. Reteszelökar a sarkaló beállitáshoz

6. Csatlakozás a porelszíváshoz

7. Pótfognatvú

8. Müködtető fül az ingavédősapkához

9. Lézertoldat

10. Arretálótaszter

Kérjük olvassa a használati utasítást pontossan át és figyeljen különössen a biztonsági utalásokra. Tárolja a használati utasítást a kézi körfZrészével együtt.

2. Technikai adatok:

Feszültség rendszer: 230 V - 50 Hz

Teljesítményfelvétel: 1800 Watt

Uresjárási fordulatszám: 5000 min

Vagömelység 0° -nál: 75 mm

Vagomelyseg. 45°-pal: 53 mm

FZrészlap: 210 mm

FZrészlap felvevés : 30 mm

Fžrészlap vastagság: 2,5 mm

Hangnyomásmérték: LPA 97.2 db (A)

Hangtelyesítménymérték: LWA 110,2 db (A)

Vibrálás a _w < 2,5 m/s ^2

Súly 6.4 kg

Védőizolálva II /回

Lézerosztály 2

Hullámhossz, lézer 650 nm

Teliesítmény, lézer = 1 mW

A lézermodul áramellátása 2x1,5 V (AAA)

3. Alkalmazási terület

A kézi körlZrész fában, fához hasonló anyagokban és mŽanyagokban egyenesvonalú vágásokhoz alkalmas.

4. Biztonsági utalások:

A megfelelő biztonsági utasítások a mellékelt füzetelcskében találhatóak.

Figyelem:

Lézersugárzás

Ne nézzen a sugárba

Lézerosztály 2

Megfelelő óvintézkedések alkalmazásával védje magát és a kömyezetét a balesetveszélyektöl.

-Ne tekintsen védtelen szemekkel közvetlenül a lézersugárba.

- Ne tekintsen sohasem közvetlenül a sugárzásba. - oha sem irányítsa a lézersugarat visszaverő felületekre és személyekre illetve állatokra. Egy kis telyesítményű lézersugar is tud a szemen károkat okozni.

●Vlgyázat - ha az itt megadott eljárási módtól eltér, akkor ez egy veszélyes sugárzási expozicióhoz vezethet.

●A lézermodult soha sem kinyitni.

●Ha a kézikörfüreszt hoszabb ideig nem használja, akkor az elemeket el kell távolitani belöle.

5. A kézikörfürésszel való dolgozás

- A kézfűrészt mindég szoros fogással tartani. - A lengővédőkupak a megmunkálandó darab által automatikussan vissza tolatik.

-Ne használjon erőszakotl A körfűrészzel könnyen és egyenletessen előrehaladni.

- Az eldobandó résznek a körf rész jobb oldalán kell lennie, hogy a széles része a felfekvési asztalnak az egész felületén felfeküdjön.

- Ha előre rajzolt vonal után fűrészel, akkor a körfűrészt a megfelelő bevágás mentén kell vezetni.

- Kis fa részekel megmunkálás előtt szorossan rögzíteni. Sohasem kézzel tartani.

●Biztonsági előírásokat okvetlenül figyelembe venni! Védőszeműveget viselni!

●Ne használjon károsult fürészlapokat vagy olyanokat, amelyek repedéseket és hasadásokat mutatnak fel.

●Ne használyon karimákat / karimás anyákat,

amelyeknek a furatjuk nagyobb vagy kisebb a fürészlapétől.

• A fürészlapot nem szabad kéz vagy a fürészlapra való oldali nyomás által lefékezni.
• A lengővédőnek nem szabad leszorulnia és egy végzett munkamenet után ismét a kiinduló helyzetben kell lennie.
• A körfűrész használata előtt a kihúzott hálózati dugónál a lengövédő működését megvizsgálni.
• A gép minden használata előtt gyözödjön meg arról, hogy a biztonsági berendezések mint lengővédő, hasitóék, karíma és beállító berendezések működnek illetve jól beállítva és rögzítve vannak.
  ●A védökupakon hozzá tud kapcsolni egy megfelelő porelszivót. Biztositsa, hogy a porelszivó biztossan és szabályszerűen van rákapcsolva.
• A mozgatható lengővédőkupakot nem szabad fürészeléshez a hátrahúzott védőkupakba beleszorítani.

6. Karbantartás

●A levegöztetési nyillásokat a motorházon szabadon és tisztán kell tartani. Idönként a nyillásokat kifújni.
●Túl sok szikra képzödésénél vizsgáltassa meg a szénkeféket egy szakmühelyben.
●Kopott szénkeféket csak egy szakmühely vagy a mi vevőszolgáltatásunk által szabad kicseréltetni
●Tartsa a gépét mindég tisztán
- A műanyag tisztitására ne használjon maró hatású szerekel.
●Ha károsodásokat vesz észre akkor ezeket a pótalkatrészeket a mellékelt munkarajzok, valamint az alkatrészek részlistája alapján, pontossan megtudja határozni és rendelni vevöszolgáltatásunknál.

7. Pótalkatrészek megrendelése

A półalkatrészek megrendelésénél a következő
adatokat kell megadni
●A készülék típusát
●A készülék cikkszámát
●A készülék ident-számát
●A szükséges pótalkatrész pótalkatrész-számát

Pótalkatrész pótalkatrész-szám

Kapcsoló 43.308.30.01.001

Pót széndarabok 43.308.30.01.002

H

Figuelern ^1
Zajcsökkentő fülvédöt és védöszemüveget hordani.

2 A B 1

Párhuzamos vágás

1. Az 1-cs rögzítócsavart meqlazitani

2. 90°-ú vágásnál, a 2-es párhuzamos útközött a skála szerint az A bevágásra beállítani. 45°-ú vágásnál, a 2-es párhuzamos útközött a skála szerint a B bovágásra beállítani, a tűrószlap szólessógro úgyelni.

3. Az 1-es rögrítácsavart feszesre húzni

Figyelem!

Egy hulladéktával próbavágást végrehajtani.

Vágomélységet beállítani

1. Megereszteri az 1-os rögzítő kart
2. Fürészsarul lefelé fordilani
3. Vagomélységel a skála szerint beállítani.
   A foghegynek kb. 2 mm -t ki kell emelkednie a fából.
4. Rögzítőcsevari feszesre húzni

Fürészsaru beállítása (ferdovágás) 1. 1-os régzitőcsavarakat meglazitari 2. Fürészsart a k/vánti fogszámra beállítani 0 - 45° 3. 1 es régzitőcsavarakat leszesre hűzni

Figyelem!

A körlüreszen törlénö minden munka
elött a hálózati dugót kihúzni!

20 2 1 9 4 Kipogelni o Kipogelond

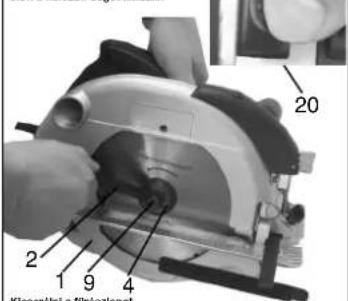

Kicserélni a fürésziapot

1. Kirvitni az 1-es ingaveddsapkát és fogva tartani
2. Foszerű fűrészlancsere az ésémetélás által.
   Nvomni sz arretáló tasztert (20) és hapvní beretszelni a fürészlocot.
   3 Megereszteni a csavart
3. Lefelé levenni a 4-es karimát és a fürésziapot.
4. Meghsztitari a karmat, új füreszlapot berakni.
   Ugyehi a tulas iranyara (lasd a vedoesapkan leve nyilat)
5. Meghúzni a csavart, ügyelni a körmozgásra

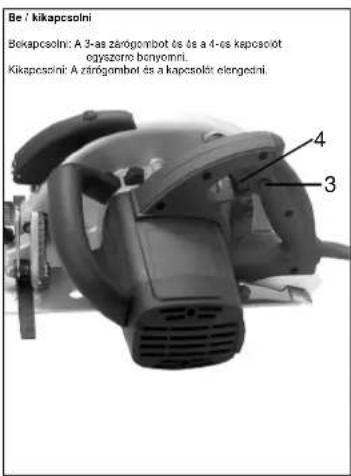

Be / kikapcsolni Bekapcsolni: A 3-as zarógombot és és a 4-os kapcsolót ogyszorro benyomni. Kikapcsolni: A zarógombot és a kapcsolót elengedni.

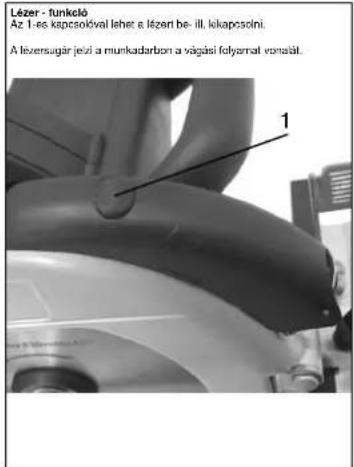

Lézer - funkció Az 1-es kapcsolóval leher a lézeri be- ill, lekapossöni. A lezensugár jezi a munkadarbon a vágási folyssat vorsát. 1

HR

1. Opis:

1. Ručka

2. Pločica s podacima

3. Tipka za uključivanje/isključivanje

4. Tipka za blokadu sklopke za uključivanje /uključivanje

5. Poluga za fiksiranje dubine rezanja

6. Mrežni kabel

7. Klin za cilepanie

8. Poklopac za zaštitu od njihanja.

9. Vijak

10. Stopica pile

11. Prirubnica

12. List pile

13. Paralelni graničnik

14. Vijak za pričvršćivanje paralelnog graničnika

15. Poluga za fiksiranje podešenosti kosine

16. Priključak za odsisavanje prašine

17. Dodatna ručka

18. Petija za aktiviranje poklopca za zaštitu od njihanja

19. Laserski nastavak

20. Tipka za aretaciju

Molimo da pažljivo pročitate naputak za upotrebu i da osobito uvažite sigurnosne upute. Čuvajte naputak za upotrebu zajedno s kružnom plom.

2. Tehnički podaci:

Napajanje: 230 V \~ 50 Hz

Primliena snaga: 1800 Watt

Broj okretaja pri praznom hodu: 5000 min

Dubina rezanja pri 0°: 75 mm

Dubina rezanja pri 45°: 53 mm

List pile 210 mm R

Prihvat lista pile: 30 mm R

Debljina lista pile 2,5 mm

Razina tlaka zvuka LPA 97,2 dB(A)

Razina snage zvuka LWA 110,2 dB(A)

Vibracija a w < 2,5 m/s

Težina 6,4 Kg

• A termék taljesíti az EN 61000-3-11 követelményeit és a különcsatalakoztatási feltételek alá tartozik
• Az EN 61000-3-3 követelmények nincsennek tejesítve, úgy hogy nem engedélyezett a telszés szerint szabadon választható csatlakozási pontokon történő használat.
  ● A termék kizárólagosan csak azokon a csatlakoztatási pontokon történő használatra lett előrelátva, amelyek

a) nem lépik túl a maximálisan engedélevezett Z bélózati impedanciét, vagy peclig

b) amelyak a bálózatnek a tartóséram megterhelése fézisokvánt legalább 100.4.

• Önnek kell mint használönak biztosítani, ha szükséges akkor az energiabellátó intézeltel vald megbeszélés állal, hogy az Ön csatlakozási pontja, amelyen üzemítetni szeretné a terméket, tellesít a fenti al vagy bi követelményt.
• Az energiaellétó intézet korlátozásokat szabhat meg a termék csetlskoztatásával szemben.

(HK)

●Proizvod ispunlava zahtieve EN 6100D-3-11 i podileže uvjetima posebnog priklučvania.
- Zahtievi EN 61000-3-3 nisu ispunieni tako da nije dopuštena uporsba na omilienim. slobodno odsbranim priklučnim točksma.
●Proizvod je namijenjen iskliučivno za unorabu na priključnim točkama koja

Eboon az utasításban megnevezeti köszülőké 2 év jobálat nyújtunk, ara az esetra, ha a termének hiáryas lenna. A 2-los-határró a körveszély desztása vagy a készülék, vegő által átvetés által haszálítis. A jobálas ényonycsítésenak a fottátale a köszülükörlnok a hasznelati utasításnak megfelelo szabolyszoró karbanzantása egymint rendoltoröszerrói hasznelista.

Magától értetődő, hogy ez a 2 év alatt a törvény szerinti szavatossági jogai fennmorsednak.

A jóttás a Námetországj Szvatsági Köztársaság tartlanre árvényes vagy a regionális 10 forgalmazó partner országalban kiegészítosként a helyi árvényes törvényi oltrassokhoz. Korjuk vagy figyelombe a regionálisan ilotócs varászolgáltásiánai lavá kontakszemályt vagy az alú megadott servizcímet.

Az termékek dokumentso éjönak és körseb örmányalnak az utánnyomása és sekszerosbása, követatossan is csak az ISO GmbH külapazott badagysomassvad ungarstilpacaill.
