BWS 230/3 - Daráló Bavaria by Einhell - Ingyenes használati útmutató

Termék típusa	Sarokcsiszoló (daráló)
Márka	Bavaria by Einhell
Modell	BWS 230/3
Névleges feszültség	230 V ~ 50 Hz
Felvett teljesítmény	2000 W
Üresjárati fordulatszám	6000 ford/perc
Maximális tárcsaátmérő	230 mm
Orsó menet	M14
Súly	6,4 kg
Kettős szigetelés	Igen (II. osztály)
Hangnyomásszint	90 dB(A)
Hangteljesítményszint	100,6 dB(A)
Rezgés	3 m/s²
Biztonsági kapcsoló	Igen (billenőkapcsoló + oldalsó gomb)
Orsóretesz	Igen
Forgatható fogantyú	Igen (90° balra és jobbra)
Védőburkolat	Igen
Kiegészítő fogantyú	Igen
Táplálás	Hálózati, 230 V kábel
Garancia	24 hónap

Gyakran ismételt kérdések - BWS 230/3 Bavaria by Einhell

Hogyan cseréljem ki a tárcsát vagy a korongot?

Húzza ki a készüléket. Használja az orsóreteszt az orsó rögzítéséhez, majd lazítsa meg a karimás anyát a csavarkulccsal. Cserélje ki a korongot, majd húzza meg szorosan az anyát. Ügyeljen arra, hogy a retesz az egész művelet alatt bekapcsolva maradjon.

Milyen típusú tárcsákat használhatok?

Kizárólag legfeljebb 230 mm átmérőjű, legalább 11 000 ford/perc fordulatszámra és 80 m/s kerületi sebességre hitelesített csiszoló- vagy vágókorongokat használjon. Soha ne lépje túl az ajánlott átmérőt.

Hogyan használjam a biztonsági kapcsolót?

Bekapcsoláshoz nyomja meg egyszerre a kapcsoló billentyűjét és az oldalsó gombot. Leállításhoz engedje el a billentyűt. Soha ne rögzítse a kapcsolót 'be' állásban.

Vághatok fémet és követ?

Igen, a megfelelő tárcsákkal: fémvágó tárcsák fémhez, gyémántkorongok kőhöz. Soha ne használjon vágókorongot durva megmunkáláshoz. Mindig viseljen védőfelszerelést.

Hogyan állítsam be a forgatható fogantyút?

Húzza meg kissé a narancssárga reteszelőlemezt, forgassa el a fogantyút 90°-kal balra vagy jobbra, amíg hallhatóan be nem kattan. Használat előtt ellenőrizze, hogy a retesz biztonságosan rögzítve van-e.

Mekkora a készülék teljesítménye és fordulatszáma?

A felvett teljesítmény 2000 W, az üresjárati fordulatszám 6000 ford/perc. Ez hatékony durva megmunkálást, csiszolást és vágást tesz lehetővé.

Hogyan karbantartsam a csiszológépet?

Tartsa tisztán a szellőzőnyílásokat a túlmelegedés elkerülése érdekében. Használat után törölje le a készüléket száraz ruhával. Ne használjon oldószereket. Rendszeresen ellenőriztesse a kábelt.

Melyek a legfontosabb biztonsági óvintézkedések?

Mindig viseljen védőszemüveget, kesztyűt, fülvédőt és pormaszkot. Jól szellőző, éghető anyagoktól távoli helyen dolgozzon. Tartozékcsere előtt húzza ki a készüléket.

Hol találok alkatrészeket?

Kizárólag eredeti alkatrészeket használjon. Vegye fel a kapcsolatot a forgalmazóval vagy az Einhell Benelux ügyfélszolgálatával (cím a kézikönyvben) az alkatrészek megrendeléséhez.

Mit tegyek, ha a korong rendellenesen rezeg?

Azonnal állítsa le a készüléket, és vegye le a korongot. Ellenőrizze a kiegyensúlyozottságát vagy cserélje ki. A rezgő korong hibát jelezhet. Minden használat előtt végezzen legalább egyperces üresjárati próbát.

HASZNÁLATI ÚTMUTATÓ BWS 230/3 Bavaria by Einhell

1 Tengelirögzítö
2 Védöburok
3 Fogatkarima
4 Csiszolókorong
5 Karimás anya *
1 Tengelirögzítö
2 Védöburok
3 Fogatkarima
4 Csiszolókorong
5 Karimás anya *

2

Általános biztonsági utalások és balesetvédelem

Egy baleset és veszélymentes munka a gépp csakis akkor van garantálva, ha a biztonsági utalásokat és a használati utasításokat végig olvassa és a benne tartalmazott utalásokat be

• Minden használat előtt vizsgálja meg a gépet, a csatlakozórészt és a hálózati dugót. Csak egy hibátlan és sérületlen géppel dolgozzon. Megsérült részeket egy elektronikai szakemberrel azonnal ki kell cseróltotni.
• A hálózati dugót mindég húzza ki a dugaszolóaljzatból, ha a gépen dolgozik, ha szerszámot cserél és ha nem használja a gépel.
• A hálózati kábel sérülésének elkerüléséért a hálózati kábelt a géptől mindég hátrafelé vezesse el.
• A szabadban levő munkálatoknál csakis az arra engedélyezett hosszabbitókábeleket szabad használni. A használt kábeleknek legalább 1,5 mm² átmérőjünek kell lenniük. A dugós összekötőknek védőérintkezősnek és fröccsenővíz védettnék kell lenniük.
• Tárolja gépeit biztonságban és a gyerekek számára elérhetetlen helyen.
• Csiszolásnál, kefélésnél és szétválasztásnál viseljen mindég védőszeműveget, biztonsági kesztyüket és egy zajcsökkentő fülvédöt úgymint poros munkáknál pormaszkot.
• A szögletköszörülőt biztonsági okokból csak felszerelt védöburkolattal és a pót foggantyúval szabad használni.
• Biztosítsa a megmunkálandó munkadarabot elcsúszás ellen (odarōgzíteni).
• Kö megmunkálásnál (választani vagy csiszolní) muszáj egy porelszívót használni. Á porelszívó köpor elszívására kell hogy legyen engedélyezve.
• Azbeszt tartalmú anyagot nem szabad megmunkálni. Kérjük a szakszervezeti szövetség megfelelő baleset megelözési előírását (VBG 119) figyelembe venni.
• Vigyázat tüzveszély! Ügyeljen arra, hogy

anyagok választásánál és csiszolásánál gyullékony anyagok ne legyenek a kibővitett szikra szállási térben.

• Csakis originális pótalkatrészeket használjon.
• Javitásokat csakis egy elektronikai szakember végezheti el.
  ● A munkahelyen a zajkifejtés tülépheti a 85 dB-l (A). Ebben az esetben az üzemeltelik részére hang- és fulvédési intézkedésre van szükség. Ennek az elektromos szerszámnak a zaját a IEC 59 CO 11, IEC 704, DIN 45635 21- rész, NFS 31-031 (84/537/EWG) szerint mérik.
• Ügyeljen egy biztos állásra. Kerülje el az abnormális testartásokat.
• Elektromos szerszámját ne tegye ki essőnek. Ne használja az elektromos szerszámokat vizes vagy nedves helyen és gyullékony fojadékok közelében sem.
• Ne horgya az elektromos szerszámját a hálózati kábelnál fogva. Óvja a hálózati kábelt az olaj, oldószerek vagy éles szélek általi sérülésektől. Ne horgya az elektromos szerszámját a kábelnál fogva.
  ● Tartsa a munkahlyét rendben.
• A gép hálózatra való csatlakozása előtt, győződjön meg arról, hogy a gép ki van kapcsolva.
• Viseljen megfelelő munkaruhát. Ne viseljen bő ruhát vagy ékszert. Horgyon hosszú hajnál egy hajhálót.
• Saját biztonsága érdekében csak a szerszámelőállító tartozékait és toldalégépeit használja.
• A kibocsájtott rezgő mozgások értéke az 5349-es ISO alapján lett mérve.

H

H

Használati utasítás

szögletköszörülőhöz

ALKALMAZÀS

A szögletköszörülő, a megfelelő választó- vagy nagyolótárcsa felhasználásával, anyagok és kövek választó és nagyoló köszörülésre van meghatározva.

Feszültség

Használatba vétele előtt ellenőrizze, hogy a tipustáblán megadott feszülség egyezik e a hálózati feszültséggel.

KAPCSOLÓ

A szögletcsiszoló, a baleset elkerülésének érdekében, egy biztonsági kapcsolóval van felszerelve. A bekapcsoláshoz nyomja egyidejűleg a billenőkapcsolót és az oldali gombot.

A csiszolótárcsa kicserélése

A hálózati dugót kihúzni!

Egyszerű tárcsacsere a tengely reteszelő által. A tengely reteszelöt nyomni és a csiszolótárcsát bekattantatni. A karimás anyát a homloklukú kulcsal kinyítni. A csiszoló- vagy szétválasztótárcsát kicserélni és a karimás anyát a homloklukú kulcsal szorosra meghüzni.

Figyelem!

A tengely reteszelőt csak álló motornál és csiszoló tenglynél megnyomni! A tekercs csere alatt a tengely reteszelőnek lenyomva kell lennie! A kb. 3 mm vastagságig torjadő csiszoló- vagy szétválasztótárcsáknál, a karimás anyát a sima oldalával a csiszoló- vagy szétválasztótárcsa felé felcsavarozni.

Elfordítható fogantyú

A fogantyút jobbra és balra 90°-ban el lehet fordítani. Ehhez húzza a narancs színű reteszelő lemezt valamelyest hátra és fordítsa a fogantyút 90°-ban jobbra vagy balra el.

Figyelem! A narancs színű reteszelő lemeznek halhatóan be kell reteszelnie! A kívánt helyzetben vizsgálja felül a biztos bereteszelést!

PRÓBAFUTÁS ÚJ CSISZOLÓTÁRCSÁKNÁL

A szogjelcsiszóló montúrozott csiszóló- vagy szétválasztótárcsával hagyni kell legalább 1 percig üresben futni. Vibráló tárcsákat azonnal kicserélni.

CSISZOLÓTÁRCSÁK

A csiszoló- vagy szétválasztótárcsának sohasem szabad az előírt átmérönél nagyobbnak lennie. A csiazoló- vagy szétválasztótárcsák betevése előtt ellenőrizze a megadott fordulatszámát. A csiszoló- vagy szétválasztótárcsa fordulatszámának magassabnak kell lennie a szögletcsizolóétól.

Csak olyan csiszoló- és szétválasztótárcsákat használyon amelyek 11.000 /perc -¹ maximális fordulatszámig és 80 m/sec forgási sebességig vannak engedélyezve.

MUNKAUTALÁSOK

Nagvoló csiszolás

A legjobb sikert a nagyoló csiszolásnál akkor lehet elérni, ha a csiszolótárcsát a csiszolósíkhoz 30° -tól 40° -igi szögben helyezzük rá és eggyenletessen a munkadarabon ide - oda mozgatjuk.

Szétválasztótárcsák

A szétválasztó munkáknál a szögletcsiszolót a vágósikban nem beleakasztani. A szétválaszlótárcsának egy tiszta vágószélet muszáj felmutatnia. Kemény kö szétválasztásához legjobb ha egy gyémánt - szétválasztótárcsát használ.

Azbeszt tartalmú anyagokat nem szabad megmunkálni!

Ne használjon sohasem szétválasztótárcsákat nagyoló csiszoláshoz.

TECHNIKAI ADATOK

Feszültség rendszer: 230 V ~ 50 Hz
Teljesítményelvétel: 2000 W
Üresjárati fordulatszám: 6.000 / perc
max. tárcsa ∅: 230 mm
Hajtóorsómenet: M 14
Hangnyomásmérték LPA: 90 dB (A)
Hangtelyesítménymérték LWA: 100,6 dB (A)
Vibrálás a_w :	3	2
Védölzolálva: II / ☐
Süly 6,4 kg

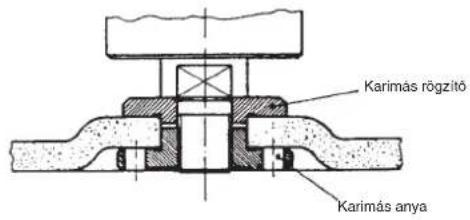

A karimák felsorakoztatása csiszoló- és szétválasztótárcsák használatánál

1 A karimák felsorakoztatása egy könyökös vagy egyenes csiszoló tárcsánál

2 A karimák felsorakoztatása egy könyökös szétválasztó tárcsánál

3 A karimák felsorakoztatása egy egyenes csiszoló tárcsánál

H

29

HR

Opće sigurnosne upute i sprečavanje nezgoda

Tech-levi-vátozésok post.

Tobrigo reprezentro artigos

Zachrara, cie wawadzania

A garancia időlarlarna 2 év és a vésárlás napjéval kezöölk.

A szavetosság csaks a klvtelozési hlányokra vagy az anyagi és műődési hibára terjed k.

A szükséges pólalkalrészekel és a munkaidöl nem azámítjük fől.

Nem szavalolunk a másodlagos kéro érl.
