BWS 230/3 - Kværn Bavaria by Einhell - Gratis brugsanvisning og manual

Produkttype	Vinkelsliber (slibemaskine)
Mærke	Bavaria by Einhell
Model	BWS 230/3
Nominel spænding	230 V ~ 50 Hz
Optagen effekt	2000 W
Tomgangshastighed	6000 o/min
Max slibeskivediameter	230 mm
Spindelgevind	M14
Vægt	6,4 kg
Dobbelt isolation	Ja (Klasse II)
Lydtryksniveau	90 dB(A)
Lydeffektniveau	100,6 dB(A)
Vibration	3 m/s²
Sikkerhedskontakt	Ja (vippekontakt + sideknap)
Spindelstop	Ja
Drejeligt håndtag	Ja (90° til venstre og højre)
Beskyttelseskappe	Ja
Ekstra håndtag	Ja
Strømforsyning	Netledning, kabel 230 V
Garanti	24 måneder

Ofte stillede spørgsmål - BWS 230/3 Bavaria by Einhell

Hvordan skifter jeg skiven eller slibeskiven?

Tag stikket ud af apparatet. Brug spindelstoppet til at blokere spindlen, løsn derefter flangemøtrikken med tapnøglen. Udskift slibeskiven, spænd møtrikken godt til. Sørg for at spindelstoppet er aktiveret under hele operationen.

Hvilke typer skiver kan jeg bruge?

Brug udelukkende slibeskiver eller skæreskiver med en maksimal diameter på 230 mm, som er godkendt til en omdrejningshastighed på mindst 11.000 o/min og en periferihastighed på 80 m/s. Overskrid aldrig den anbefalede diameter.

Hvordan bruger jeg sikkerhedskontakten?

For at tænde skal du trykke samtidigt på kontaktens vippe og på sideknappen. For at stoppe skal du slippe vippen. Bloker aldrig kontakten i position 'tændt'.

Kan jeg skære i metal og sten?

Ja, med de rigtige skiver: skæreskiver til metal, diamantskiver til sten. Brug aldrig skæreskiver til grovslibning. Bær altid beskyttelsesudstyr.

Hvordan justerer jeg det drejelige håndtag?

Træk let i den orange låseplade, drej håndtaget 90° til venstre eller højre, indtil det låser hørbart. Kontrollér at låsen er korrekt aktiveret før brug.

Hvad er apparatets effekt og hastighed?

Den optagne effekt er 2000 W, tomgangshastigheden er 6000 o/min. Dette muliggør effektivt arbejde med grovslibning, slibning og skæring.

Hvordan vedligeholder jeg vinkelsliberen?

Hold ventilationsåbningerne rene for at undgå overophedning. Efter brug rengøres apparatet med en tør klud. Brug ikke opløsningsmidler. Få kablet kontrolleret regelmæssigt.

Hvad er de vigtigste sikkerhedsforanstaltninger?

Bær altid beskyttelsesbriller, handsker, høreværn og støvmaske. Arbejd i et godt ventileret område, væk fra brændbare materialer. Tag stikket ud af apparatet før udskiftning af tilbehør.

Hvor kan jeg finde reservedele?

Brug udelukkende originale reservedele. Kontakt din forhandler eller Einhell Benelux kundeservice (adresse i vejledningen) for at bestille dele.

Hvad gør jeg, hvis slibeskiven vibrerer unormalt?

Stop straks apparatet og fjern slibeskiven. Kontroller dens balance eller udskift den. En vibrerende skive kan indikere en fejl. Foretag en tomgangsprøve i mindst et minut før hver brug.

BRUGSANVISNING BWS 230/3 Bavaria by Einhell

1 Spindelfastlåsning
2 Sikkerhedsskærm
3 Spændeflange
4 Slibesklve
5 Fangemøtrik
1 Spindelfastlåsning
2 Sikkerhedsskærm
3 Spændeflange
4 Slibesklve
5 Fangemøtrik
1 Spindelfastlåsning
2 Sikkerhedsskærm
3 Spændeflange
4 Slibesklve
5 Fangemøtrik

GB

1 Spindle catch
2 Guard
3 Clamping flange
4 Grinding wheel
5 Flange nut

①

Generelle sikkerhedshenvisninger og forebyggelse af ulykker

Uheldsfrit og ufarligt arbejde med værktøjet kan kun opnåes, hvis sikkerhedshenvisningerne og betjeningsvejledningen læses fuldstændig, og henvisningerne deri følges.

- Kontrollér apparatet før hver ibrugtagning, også dets ledning og stik. Arbejd kun med et fejlfrit og ubeskadiget apparat. Beskadigede dele skal straks udskiftes af el-fagpersonale.

- Stikket skal trækkes ud af stikdåsen før service-arbejde på maskinen, før hvert værktøjsskift, og når apparatet ikke er i brug.

- For at undgå beskadigelser ved netkablet skal dette altid føres bagud væk fra maskinen.

- Ved udendørs arbejde må der kun anvendes godkendte forlængerledninger. De anvendte forlængerledninger skal mindst have et tværsnitsareal på 1,5 mm ^2 . Stikforbindelserne skal have beskyttelseskontakter og stænkvandsbeskyttede.

- Opbevar værktøjet sikkert og udenfor børns rækkevidde.

- Anvend ved slibning, børstning og brydning altid beskyttelsesbriller, beskyttelseshandsker og hørevæm og ved støvudviklende arbejder maske.

- Vinkelsilberen må af sikkerhedsgrunde kun anvendes med beskyttelseskappe og ekstrahåndtag.

- Det materiale, der skal forarbejdes, skal sikres mod skridning (fastspænding).

- Ved forarbejdning (brydning og slibning) af sten skal støvsugning anvendes. Støvsugeren skal være godkendt til at suge stenstøv.

- Asbestholdige materialer må ikke bearbejdes.

Se fagforeningens relevante forskrift for uheldsforebyggelse.

- Pas på! Brandfare! Sørg for, at der ikke befinder sig brandbare materialer indenfor det område, som gnister kan springe i, når der arbejdes med brydning og slibning.

● Brug kun originale dele.

- Reparationer må kun udføres af dertil kvalificeret personale.

- Lydniveauet på arbejdspladsen kan overskride 85 dB (A). I så fald skal den, der arbejder med maskinen, benytte lyddæmpning og hørebeskyttelse. Lyden fra dette elektroværktøj måles efter IEC 59 CO 11, IEC 704, DIN 45635 del 21, NFS 31-031 84/537/EØF).

- Sørg for at stå i en sikker position. Undgå unormale kropsstillinger.

- Elektroværktøjet må ikke udsættes for regn. Brug ikke værktøjet i våde eller fugtige omgivelser og heller ikke i nærheden af brandbare væsker.

- Bær ikke el-værktøjet i netledningen. Netledningen skal beskyttes mod beskadigelse fra olie, opløsningsmidler og skarpe kanter. Bær ikke værktøjet i ledningen.

● Hold Deres arbejdsområde i orden.

- De bør sikre Dem, at kontakten er slået fra, när værktøjet sluttes til strømnettet.

- Bær egnet arbejdstøj. Bær ikke løstsiddende klæder eller smykker. Langt hår beskyttes af hårnet.

- Af hensyn til Deres egen sikkerhed bør de kun anvende tilbehør og ekstraapparater fra værkløjsproducenten.

- Den iflg. ISO 5349 på hångtaget målte vibrationsværdi udgor 3 m/s ^2 .

Betjeningsvejledning til vinkelsliber

Maskinen er let og håndterbar, den er beskyttelsesisoleret og konstrueret I henhold til de internationale bestemmelser CEE 20. Maskinen har en lang levetid, hvis den behandles efter disse forskrifter.

SPÆNDING

Kontroller før ibrugtagning, om den spænding, der er angivet på typeskiltet stemmer overens med netspændingen.

AFBRYDER

Vinkelsliberen er udstyret med sikkerhedsafbryder til forebyggelse af ulykker. For at tænde skal kontaktvippen og knappen på siden af apparatet trykkes ind samtildig.

SKIFT AF SLIBESKIVER

Træk netstikket ud.

Simpelt skiveskift via spindelstop. Tryk spindlen ned og lad slibeskiven gå i indgreb. Flangemøtrikken løsnes med fronthuljernet. Slibe- eller brydeskiven skiftes og flangemøtrikken fæstnes med fronthuljernet.

og slibehjulet star stille.

Spindelstoppet skal forblive nedtrykket. mens slibeskiven skiftes.

Ved slibe- og brydeskiver indtil ca. 3 mm tykkelse skrues flangemøtrikken på med plansiden til slibe- eller skæreskiven.

DREJELIGT HÅNDTAG

Händtaget kan drejes 90( til venstre og højre. Det gøres ved at trække den orange låseplade lidt tilbage og dreje håndtaget 90( til venstre eller højre.

Vigtigt! Den orange låseplade skal falde i indgreb med et hørligt klik! Efterprøv, at låsningen virker sikkert i den ønskede position.

PROVEK∅RSEL AF NY SLIBESKIVE

Lad vinkelsliberen løbe i tomgang med monteret slibe- eller skæreskive i mindst 1 minut. Vibrerende skiver skal skiftes med del samme igen.

MOTOR

Motoren skal luftes godt i løbet af arbejdstiden, derfor skal ventileringsåbningerne altid holdes rene. SLIBESKIVER Slibe- eller skæreskiven må aldrig være større end

den angivne diameter. Før slibe- eller skæreskiven anvendes, skal dens angive omdrejningstal kontrolleres. Slibe- eller skæreskivens omdrejningstal skal være højere end vinkelsliberens tomgangsomdrejningstal.

Brug kun slibe- og skæreskiver, der er godkendt til et maksimalt omdrejningstal på 11.000 min-1 og til en omfangshastighed på 80 m/sek.

ARBEJDSHENVISNINGER

Skrubslibning

Ved skrubslibning opnåes det bedste resultat, når slibeskiven holdes i en vinkel på 30° til 40° på slibefladen og bevæges regelmæssigt frem og tilbage over arbejdsemnet.

Skæreslibning

Ved skærearbejder må vinkelsliberen ikke gå skråt ind i snitfladen. Skæreskiven skal have en ren snilkant.

Til brydning af hård sten er en diamantslibeskive bedst.

Asbestholdige materialer må ikke bearbejdes!

Brug aldrig skæreskiver til skrubslibning.

TEKNISKE DATA

Driftsspænding 230 V ~ 50 Hz
Optagen effekt 2000 W
Tomgangsomdrejningstal	6.000
Maksimal skivediameter 230 mm
Drevspindelgevind M 14
Lydtrykniveau LPA: 90 dB (A)
Lydeffektniveau LWA: 100,6 dB (A)
Vibration a_w	3 m/s ^-1
Vægt II / ☐
6,4 kg
Dobbellsoleret

DK

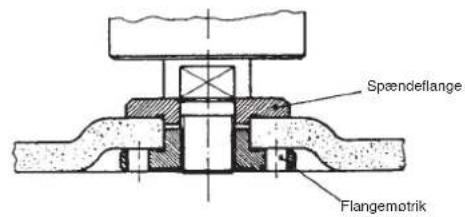

Placering af flangen ved brug af slibeskiver og skæreskiver

1 Placering af flangen ved brug af forkrøppet eller lige slibeskive

2 Placering af flangen ved brug af forkroppet slibeskive

3 Placering af flangen ved brug af lige slibeskive

20

Garantiperioden regnes fra købsdatoen og er gældende i 2 år.

Garantien dækker mangelfuld udførelse eller materiale- og funktionsfejl.

Nødvendige reservedele og anvendt arbejdstid ved garanti-vdelser beregnes ikke.

Der hæftes ikke for følgeskader.

Deres kundeservicekontakt
