РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BWS 230/3 Bavaria by Einhell

1. Кнопка для блокировки
   шпинделя
2. Защитный кожух
3. Зажимный фланец*
4. Шлифовальный диск
5. Фланцевая гайка*

H

Общие указания по технике безопасности и предохранению от несчастных случаев

Безаварийная и безопасная работа инструмента может быть обеспечена лишь при тщательном ознакомлении по эксплуатации и при полном соблюдении данных указаний по технике безопасности.

● Перед каждой эксплуатацией рекомендуется производить контроль электрическо"о шнура и штепсельной вилки. Эксплуатация разрешается лишь при наличии безупречно"о состояния инструмента. Замену поврежденных частей следует немедленно поручать электротехнику.
- При проведении на инструменте любо"о вида работ, замены дефектных частей и по окончании эксплуатации вилку следует отсоединить от розетки.
- Для предотвращения повреждений на электрошнуре, е"о следует вести подальше от режущей части.
● При работе вне помещения разрешается использование предусмотренных для внешних работ удлинителей. Используемые удлинители должны иметь сечение электрошнура не менее 1,5 мм². Штепселные соединения должны быть оснащены заземляющими контактами и иметь защиту от брыз" воды.
● Держите инструменты в надежном и недоступном для детей месте.
- Во время шлифования, очистки поверхности от стружек и резки следует носить защитные очки, перчатки и наушники, а при работах с пылевыделением - респиратор.
- Из соображений техники безопасности эксплуатация у*ловой шлифовальной машины разрешается только при наличии защитно"о кожуха и дополнительной рукоятки.
● Для предотвращения скольжения обрабатываемый предмет следует надежно закреплять (зажимать).
● При обработке камня (резка и шлифование) следует применять устройство для отсоса пыли. Устройство для отсоса должно быть допущено для отсоса каменной пыли.

• Запрещается обработка
  материалов, содержащих асбест. Соблюдайте соответствующие инструкции страховой профессиональной ассоциации по предотвращению несчастных случаев (VBG 119).
  ● Внимание, имеется опасность за*орания! При выполнении резки и шлифования следите, чтобы в зоне полета искр не было горючих жидкостей.
  ● Допускается применение лишь фирменных запасных частей.
  ● Ремонтные работы разрешается производить исключительно электротехникам.
• Во время работы уровень шума может превысить 85 дБ (А). В таком случае эксплуатационник должен выполнить мероприятия по защите от шума. Шум настоящее“о инструмента был измерен со"пасно инструкциям IEC 59 CO 11, IEC 704, DIN 45635 часть 21, NFS 31-031 (84/537EWG).
• Во время работы примите устойчивое положение. Избе"айте принятие неустойчиво"о положения тела.
• Не разрешается эксплуатация электрическо*о инструмента под дождем. Запрещается эксплуатация инструмента во влажных зонах или в помещениях с высокой влажностью и вблизи горючих жидкостей.
• Запрещается носить инструмент, держа е*о за электрошнур. Предохраняйте инструмент от повреждений в результате контакта с маслом, растворителями и острыми кромками.
  ● Содержите рабочее место в порядке.
  ● Перед включением вилки в розетку, убедитесь в том, что инструмент выключен.
  ● При эксплуатации инструмента носите подходящую рабочую одежду, не носите просторную одежду и украшения. Длинные волосы держите под сеткой для волос.
• Для обеспечения личной безопасности используйте исключительно принадлежности и вспомо"ательные устройства из"отовителя данно"о инструмента.
• Величина исходящих колебаний была определена со*ласно инструкции ISO 5349.

RUS

Инструкция по эксплуатации у“ловой шлифовальной машины

ПРИМЕНЕНИЕ

У"ловая шлифовальная машина служит для резки и шлифования металлов и камня, применяя режущие или шлифовальные кру"и.

НАПРЯЖЕНИЕ

Перед пуском инструмента в эксплуатацию проверьте, соответствует ли напряжение на заводской табличке сетевому напряжению.

ВЫКЛЮЧАТЕЛЬ

У"ловая шлифовальная машина оснащена блокировочным выключателем, чтобы предотвратить несчастные случаи.

ЗАМЕНА ШЛИФОВАЛЬНОГО КРУГА

Отсоединить электрический шнур от сети! Простая замена путем блокировки шлинделя. Нажав стопорную кнопку, шлифовальный кру* блокируется. С помощью ключа для гаек с торцовыми отверстиями открутьить фланцевую гайку. Заменить

щлифовальный или режущий кру" и ключом вновь затянуть гайку.

СТОП!

Внимание:

Стопорную кнопку разрешается нажимать только при остановленном электродви"ателе и шпинделе! Во время замены кру"a

стопорная кнопка должна быть нажатой! При установке шлифовальных или режущих кру"ов толщиной до 3 мм гайку следует ставить плоской стороной к кру"у.

ВРАЩАЮЩАЯСЯ РУКОЯТКА

Рукоятка может быть повернута влево и вправо на 90(

Для это"о потяните оранжевую пластинку фиксатора немно"о назад и поверните рукоятку вправо или влево на 90(

Внимание! Защелкивание оранжевой пластинки фиксатора должно быть отчетливо слышно! Проверьте надежность фиксации в желаемой позиции.

ПРОБНЫЙ ПУСК НОВОГО ШЛИФОВАЛЬНОГО КРУГА

После установки шлифовально“о или режуще”о кру“а следует запустить у”ловую шлифовальную машину и оставить работать на холостом ходу примерно на одну минуту. Работающие с

вибрацией кру"и следует немедленно заменить.

ЭЛЕКТРОДВИГАТЕЛЬ

Во время работы шлифовальной машины должна быть обеспечена достаточная вентилиция электродви"ателя. Поэтому вентиляционные щели должны быть в чистом состоянии.

ШЛИФОВАЛЬНЫЕ КРУГИ

Не допускается использование шлифовальных или режущих кру"ов больше предписанно"о диаметра.

Перед началом эксплуатации следует проверять указанное число оборотов шлифовально“о или режуще“о кру“а. Число оборотов шлифовально“о или режуще“о кру“а должно быть больше числа оборотов холосто“о хода.

Для эксплуатации допускаются шлифовальные и режущие кру"и, которые предусмотрены для максимальной скорости вращения равной 11000 мин-1 и окружной скорости - 80 м/сек.

УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

Черновое шлифование

Наилучшее качество при черновое шлифовании дости"ается при установке шлифовально"о кру"а под у"лом от 30" до 40" и плавном ведении,

туда-сюда, инструмента по обрабатываемому предмету.

Режущие кру"и

При резке держите у"ловую шлифовальную машину под прямым у"лом. Кромка реза

должная быть чистой. Для резки камня рекомендуется применение алмазных режущих кру"ов.

Запрещается обработка материалов содержащих асбест!

Не допускается применение режущих кру"ов для обдирочно"о шлифования.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Номинальное напряжение: 230 В ~ 50 Гц
Потребляемая мощность: 2000 Вт
Число оборотов холосто"о хода: 6000 мин-1
Макс. диаметр кру"а: 230 мм
Резьба приводно"о шпинделя: М 14
Уровень звуково"о давления: 90 дБ (А)
Уровень звуковой мощности: 100,6 дБ (А)
Вибрация а w 3 м/с	,
Имеет защитную изоляцию II / ☐
Вес	6,4

RUS

Схема расположения фланцев при эксплуатации шлифовальных и режущих кру"ов

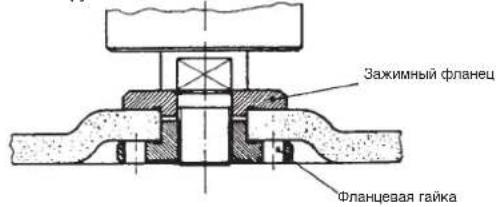

1 Схема расположения фланцев при эксплуатации изо"нутых или прямых шлифовальных кру"ов

Зажимный фланец Фланцевая гайка

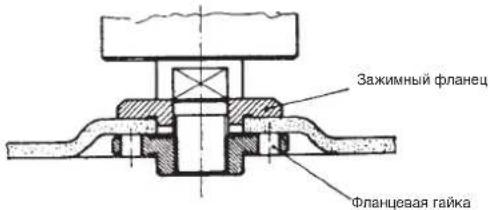

2 Схема расположения фланцев при эксплуатации изо"нуто"о режуще"о кру"a

Зажимный фланец Фланцевая гайка

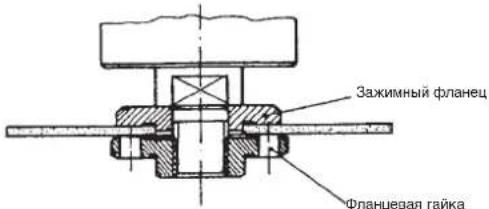

3 Схема расположения фланцев при эксплуатации прямо"о режуще"о кру"a

Зажимный фланец Фланцевая гайка

26

Гарантийное удостоверение

Гарантиный срок начинается со дня покупки и составляет 2 год.

В объем гарантии входит неудовлетворительное исполнение, дефекты материала или

функциональные дефекты.

На требуемые для этого запасные части и

затраченное рабочее время счет не выставляется.

Никакой гарантии для косвенных убытков.
