РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BWS 115/2 Bavaria by Einhell

©Пожалуйста, раскройте страницы 2

Следуйте указаниям инструкции по эксплуатации

Используйте защитные очки

1 2 3 4 5

© Anordnung der Flansche siehe Seite 6
Flange arrangement see page 9
④* Disposition des brides voir page 12
④ Placoring af Ilangen zie blz. 15
①* Per la disposizione della flengia vedi pag. 18
Placering af flangen se side 21
Q' Rozmieszczenie kołnierzy - patrz strona numer 24
*Схему расположения фланца см. на странице 27
(1) A karima felépiléséhoz lásd az 30-ik okdall
® Raspored prinutica vidi stranicu 33

D

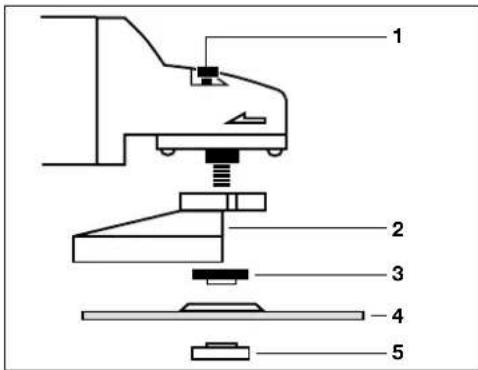

1. Кнопка для блокировки шпинделя
2. Защитный кожух
3. Зажимный фланец*
4. Шлифовальный диск
5. Фланцевая гайка*

NL

Общие указания по технике безопасности и предохранению от несчастных случаев

Безаварийная и безопасная работа инструмента может быть обеспечена лишь при тщательном ознакомлении по эксплуатации и при полном соблюдении данных указаний по технике безопасности.

● Перед каждой эксплуатацией рекомендуется производить контроль электрического шнура и штепсельной вилки. Эксплуатация разрешается лишь при наличии безупречного состояния инструмента. Замену поврежденных частей следует немедленно поручать электротехнику.
●При проведении на инструменте любого вида работ, замены дефектных частей и по окончании эксплуатации вилку следует отсоединить от розетки.
●Для предотвращения повреждений на электрошнуре, его следует вести подальше от режущей части.
●При работе вне помещения разрешается использование предусмотренных для внешних работ удлинителей. Используемые удлинители должны иметь сечение электрошнура не менее 1,5 мм². Штепсельные соединения должны быть оснащены заземляющими контактами и иметь защиту от брызг воды.
●Держите инструменты в надежном и недоступном для детей месте.
●Во время шлифования, очистки поверхности от стружек и резки следует носить защитные очки, перчатки и наушники, а при работах с пылевыделением - респиратор.
●Из соображений техники безопасности эксплуатация угловой шлифовальной машины разрешается только при наличии защитного кожуха и дополнительной рукоятки.
●Для предотвращения скольжения обработываемый предмет следует надежно закреплять (зажимать).
●При обработке камня (резка и шлифование) следует применять устройство для отсоса пыли. Устройство для отсоса должно быть допущено для отсоса каменной пыли.

-Запрещается обработка

материалов, содержащих асбест.

Соблюдайте соответствующие инструкции страховой профессиональной ассоциации по предотвращению несчастных случаев (VBG 119).

●Внимание, имеется опасность загорания! При выполнении резки и шлифования следите, чтобы в зоне полета искр не было горючих жидкостей.
●Допускается применение лишь фирменных запасных частей.
●Ремонтные работы разрешается производить исключительно электротехникам.
●Во время работы уровень шума может превысить 85 дб (А). В таком случае эксплуатационник должен выполнить мероприятия по защите от шума. Шум настоящего инструмента был измерен согласно инструкциям IEC 59 CO 11, IEC 704, DIN 45635 часть 21, NFS 31-031 (84/537EWG).
●Во время работы примите устойчивое положение. Избегайте принятие неустойчивого положения тела.
●Не разрешается эксплуатация электрического инструмента под дождем. Запрещается эксплуатация инструмента во влажных зонах или в помещениях с высокой влажностью и вблизи горючих жидкостей.
●Запрещается носить инструмент, держа его за электрошнур. Предохраняйте инструмент от повреждений в результате контакта с маслом, растворителями и острыми кромками.
●Содержите рабочее место в порядке.
●Перед включением вилки в розетку, убедитесь в том, что инструмент выключен.
●При эксплуатации инструмента носите подходящую рабочую одежду, не носите просторную одежду и украшения. Длинные волосы держите под сеткой для волос.
● Для обеспечения личной безопасности используйте исключительно принадлежности и вспомогательные устройства изготовителя данного инструмента.
●Величина исходящих колебаний была определена согласно инструкции ISO 5349.

RUS

Инструкция по эксплуатации угловой шлифовальной машины

ПРИМЕНЕНИЕ

Угловая шлифовальная машина служит для резки и шлифования металлов и камня, применяя режущие или шлифовальные круги.

НАПРЯЖЕНИЕ

Перед пуском инструмента в эксплуатацию проверьте, соответствует ли напряжение на заводской табличке сетевому напряжению. Не допускается отклонение сетевого напряжения от заданного более, чем на 10 %.

ВЫКЛЮЧАТЕЛЬ

Угловая шлифовальная машина оснащена блокировочным выключателем, чтобы предотвратить несчастные случаи. Для включения кнопку следует продвинуть аперед, а для блокировки - нажать. Для выключения угловой шлифовальной машины следует нажать на кнопку. Кнопка установится в исходное положение.

ЗАМЕНА ШЛИФОВАЛЬНОГО КРУГА

Отсоединить электрический шнур от сети! Простая замена путем блокировки шлинделя. Нажав сторную кнопку, шлифовальный круг блокируется. С помощью ключа для гаек с торцовыми отверстиями откруть фланцевую гайку. Заменить шлифовальный или режущий круг и ключом вновь затянуть гайку.

СТОП!

Внимание:

Стопорную кнопку разрешается нажимать только при остановленном электродвигателе и шпинделе! Во время замены круга стопорная кнопка должна быть нажатой! При установке шлифовальных или режущих кругов толщиной до 3 мм гайку следует ставить плоской стороной к кругу.

ПРОБНЫЙ ПУСК НОВОГО ШЛИФОВАЛЬНОГО КРУГА

После установки шлифовального или режущего круга следует запустить угловую шлифовальную машину и оставить работать на холостом ходу примерно на одну минуту. Работающие с вибрацией круги следует немедленно заменить.

ЭЛЕКТРОДВИГАТЕЛЬ

Во время работы шлифовальной машины должна быть обеспечена достаточная вентилиция электродвигателя. Поэтому вентиляционные щели должны быть в чистом состоянии.

ШЛИФОВАЛЬНЫЕ КРУГИ

Не допускается использование шлифовальных или режущих кругов больше предписанного диаметра.

Перед началом эксплуатации следует проверять указанное число оборотов шлифовального или режущего круга. Число оборотов шлифовального или режущего круга должно быть больше числа оборотов холостого хода.

Для эксплуатации допускаются шлифовальные и режущие круги, которые предусмотрены для максимальной скорости вращения равной 11000 мин-1 и окружной скорости - 80 м/сек.

УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

Черновое шлифование

Наилучшее качество при черновое шлифовании достигается при установке шлифовального круга под углом от 30° до 40° и плавном ведении, туда-сюда, инструмента по обрабатываемому предмету.

Режущие круги

При резке держите угловую шлифовальную машину под прямым углом. Кромка реза должна быть чистой.

Для резки камня рекомендуется применение алмазных режущих кругов.

Запрещается обработка материалов содержащих асбест!

Не допускается применение режущих кругов для обдирочного шлифования.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Номинальное напряжение: 230 В ~ 50 Гц
Потребляемая мощность: 500 Вт
Число оборотов холостого хода: 11000 мин-1
Макс. диаметр круга: 115 мм
Резьба приводного шпинделя: М 14
Уровень звукового давления: дб (А)1,7
Уровень звуковой мощности: дб (А)7
Вибрация а в м/с	3,28
Имеет защитную изоляцию II / ☐
Вес 2,2 кг

RUS

Схема расположения фланцев при эксплуатации шлифовальных и режущих кругов

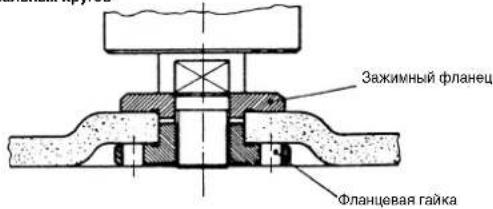

1 Схема расположения фланцев при эксплуатации изогнутых или прямых шлифовальных кругов

Зажимный фланец Фланцевая гайка

2 Схема расположения фланцев при эксплуатации изогнутого режущего круга

Зажимный фланец Фланцевая гайка

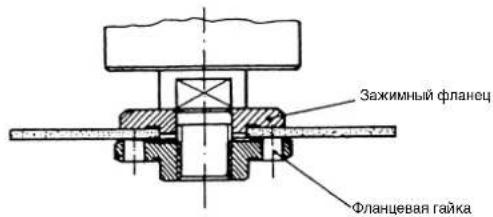

3 Схема расположения фланцев при эксплуатации прямого режущего круга

Зажимный фланец Фланцевая гайка

H

RUS EC Заявление о конформности

Undertegnede erklærer på vegne av firmaet at produktet samsvarser med følgende direktiver og normer. Лодписавшийся подтверждает от имени фирмыб что настоящее изделие соответствует требованиям следующих нормативных документов.

④Гарантийное удостоверение

На тот случае, если описанное в руководстве по аксплуатации устройство выйдет из строны тя dabei на наш продукцию 2 к стояю гарантию. 2 к летний срок гарантию из Matheson с Photотип отーン significantly за працку или перебрии иных устройством климного. Обязательным условиям соблюдения гарантийых обязательства импилоте надлежащая технический уход за устройством, а также использува не нашей продукция соглас с назва книг.

предусиотренное законодательством гарантийное обслуживание.

Государников обязательство распространяется на территории Федерация Республика Гиротиния, я и странки, или супиниструет репасивные центры облаю это обязательство являются дополнительки к местным, действующим законодательным посписники. Покапубста, по всем вопросам обращайтось в откубу соревка. Вашего региона изм по указательным номер адресу.

© GARANTIE

Запрещено выбрасывать электроинструмент в обычный домашний мусор.

Согласно европейской директизе 2002/96/EG об использованных электрических и электронных устройствах и реализации в правовой системе соответствующей страны необходимо использованный электрический инструмент утилизировать отдельно и направлять на вторичную переработку для охраны окружающей среды.

Вторичная переработка - альтернатива извительной отсылке устройства назад изготовителю: Владелец электрического устройства в случае избавления от собственности обязан, в качестве альтернативы отсылки назад изготовителю, содействовать надлежащей утилизации. Пришедшое в негодность устройство может быть передано в приемный пункт, который осуществит ликвидацию в соответствии с законом страны о цикличном производстве и обращении с мусором. Это не относится к приложенным к пришедшему в негодность оборудованию дополнительным устройствам и вспомогательным средствам, не содержащим электрические части.

Csak EU-országok

Андиуского сюзсо, 2 BUS-127273 Moscow

Tel [phone] Fax [phone]

LT Dirbita

Molalo elr. 23

LT-02190 Villnius

Tel [phone]. Fax [phone]

FEJAS Boiloil

Baiu al

Holtley Hanslava vald

EE-62102 Tartu

Tel [phone]. Fax [phone]

Перопечатывание или прочие пиды разъяножения документации и сопроводительных пистов продукции фирмы, полностью или частично, разрешено производить только с однозначного разрешения ISC GmbH.
