BWS 115/2 - Broyeur Bavaria by Einhell - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Broyeur (meuleuse d'angle)
Marque	Bavaria by Einhell
Modèle	BWS 115/2
Tension nominale	230 V ~ 50 Hz
Puissance absorbée	500 W
Vitesse au ralenti	11 000 tr/min
Diamètre maxi de meule	115 mm
Filetage de la broche	M14
Poids	2,2 kg
Double isolation	Oui (Classe II)
Niveau de pression acoustique (LPA)	83 dB(A)
Niveau d'intensité acoustique (LWA)	100 dB(A)
Vibration (poignée)	3,28 m/s²
Dispositif d'arrêt de broche	Oui
Capot de protection	Oui
Poignée supplémentaire	Oui
Interrupteur de sécurité	Oui
Utilisation principale	Dégrossissage, coupage, ponçage
Entretien	Nettoyage des fentes de ventilation, remplacement des balais en carbone
Garantie	2 ans

FOIRE AUX QUESTIONS - BWS 115/2 Bavaria by Einhell

Comment changer la meule sur le BWS 115/2 ?

Pour changer la meule, débranchez l'appareil. Poussez le dispositif d'arrêt de broche et faites enclencher la meule. Ouvrez l'écrou à bride avec la clé à ergots. Remplacez la meule, puis serrez l'écrou à bride. Veillez à ce que le dispositif d'arrêt de broche soit poussé pendant toute l'opération.

Quelle est la tension et la puissance de la meuleuse ?

La tension nominale est de 230 V ~ 50 Hz et la puissance absorbée est de 500 W.

Comment utiliser l'interrupteur de sécurité ?

Pour mettre en marche, poussez la touche vers l'avant puis appuyez pour l'enclencher. Pour arrêter, appuyez à nouveau sur la touche et remettez-la en position d'origine. C'est un interrupteur de sécurité conçu pour prévenir les accidents.

Quelles meules puis-je utiliser ?

Utilisez exclusivement des meules ou meules tronçonneuses homologuées pour une vitesse de rotation minimale de 11 000 tr/min et une vitesse circonférentielle de 80 m/s. Le diamètre maxi est de 115 mm. Ne dépassez jamais le diamètre préconisé.

Comment nettoyer la meuleuse ?

Nettoyez régulièrement les fentes de ventilation pour garantir une bonne ventilation du moteur. Utilisez un chiffon sec ou une brosse douce. Ne plongez jamais l'appareil dans l'eau.

Que faire si la meule vibre ?

Si la meule vibre, effectuez une marche d'essai sans charge pendant au moins une minute. Si la vibration persiste, remplacez immédiatement la meule. Les meules vibrantes peuvent être dangereuses.

Comment remplacer les balais en carbone ?

Vérifiez l'usure des balais en carbone. S'ils sont usés, brisés ou mesurent moins de 5 mm, remplacez-les par des balais originaux et toujours par paire. Débranchez l'appareil avant toute intervention.

Quelles sont les règles de sécurité importantes ?

Portez toujours des lunettes de protection, des gants et un protège-oreilles. Utilisez le capot de protection et la poignée supplémentaire. Ne travaillez pas sous la pluie ni avec des matériaux contenant de l'amiante. Débranchez l'appareil avant tout réglage.

Quel est le poids de l'appareil ?

Le poids de la meuleuse BWS 115/2 est d'environ 2,2 kg. Cela la rend légère et facile à manier.

Comment se fait la déclaration de conformité ?

L'appareil est conforme aux directives CE et aux normes européennes. La déclaration de conformité se trouve dans la notice. L'appareil porte le marquage CE et est à double isolation (Classe II).

MODE D'EMPLOI BWS 115/2 Bavaria by Einhell

⑤Veuillez ouvrir les page 2

Veuillez respecter les indications du mode d'emploi

Utilisez des lunettes de protection

1 Dispositif d'arrêt de la broche
2 Carter de protection
3 Flasque
4 Meule
5 Ecrou de serrage ^

①

Consignes générales de sécurité et de prévention des accidents

Vous ne pourrez travailler sûrement et sans aucun risque avec l'apparell que si vous Ilsez entièrement les consignes de sécurité et le mode d'emploi et si vous en respectez les instructions.

• Contrôlez, avant chaque utilisation, l'appareil, le câble de raccordement et la fiche. Utilisez l'appareil seulement si son état est parfait et s'il n'est pas endommagé. En cas de dégâts, les pièces endommagées doivent être remplacées tout de suite par un électricien confirmé.
• Retirez la fiche secteur de la prise de courant avant tout travail sur l'appareil, avant le remplacement d'un outil et pendant que l'appareil n'est pas utilisé.
• Afin d'éviter des dégâts au câble secteur, guidez toujours le câble secteur vers l'arrière de l'appareil.
• Si vous travaillez en plein air, n'utilisez que les câbles de rallonge homologués à cet effet. Les câbles de rallonge utilisés doivent avoir une section transversale minimale de 1,5 mm ^2 . Les connecteurs enfichables doivent être munis de contacts de mise à la terre et être protégés contre les projections d'eau.
  ●Gardez les outils dans un endroit sûr, hors de portée des enfants.
• Portez des lunettes protectrices, des gants de protection et un protège-oreilles pendant tous les travaux de ponçage, de brossage et de coupage, ainsi qu'un masque respiratoire pendant tous les travaux produisant beaucoup de poussière.
• Pour des raisons de sécurité, la meuleuse d'angle ne peut être utilisée que si elle est équipée de son capot de protection et de sa poignée supplémentaire.
• Veillez à ce que la pièce à usiner soit bien arrêtée afin qu'elle ne puisse pas glisser.
• Il faut utiliser un dispositif d'aspiration des poussières pour l'usinage (coupage et ponçage) de pierre. Ce dispositif d'aspiration doit être homologué pour aspirer la poussière incombustible.
• Utilisez seulement des pièces de rechange originales.

- Il est interdit d'usiner des matériaux contenant de l'amiante!

Respectez la consigne de prévention d'accidents correspondante (en Allemagne: VBG 119) de l'association professionnelle concernée!

• Attention - Risque d'incendle! Pendant les travaux de coupage et de ponçage, veillez à ce que pas de matériaux combustibles ne se trouvent dans la zone étendue de projection d'escarbilles.
• Seul un électricien confirmé est autorisé à effectuer des réparations.
• Le bruit développé à la place de travail peut dépasser 85 dB(A). L'opérateur doit prendre dans ce cas des mesures insonorisantes et de protection de l'ouïe. Le niveau de bruit de cet outil électrique est mesuré selon IEC 59 CO 11, IEC 704, DIN 45635, partie 21, NFS 31-031 (84/537/CEE).
  ●Gardez votre position de sécurité. Evitez des positions anormales du corps.
• N'exposez pas votre appareil électrique à la pluie. N'utilisez pas les appareils électriques dans une atmosphère humide, ni à proximité de liquides inflammables.
• Ne portez pas l'appareil électrique par le câble secteur. Protégez le câble secteur contre l'endommagement par de l'huile, des solvants et des arêtes aigues. Ne saisissez pas le câble de l'appareil électrique.
  ●Gardez votre lieu de travail en ordre.
• Vérifiez que l'interrupteur soit en position hors circuit lorsque vous connectez l'appareil au secteur.
• Portez des vêtements de travail appropriés. Ne portez pas de vêtements amples ni de bijoux. Mettez un filet à cheveux si vous avez les cheveux longs.
• Pour votre propre sécurité, n'utilisez que les accessoires et les appareils auxiliaires produits par le fabricant de cet appareil.
  ●La valeur de vibration mesure è sur la poignée selon ISO 5349.

Mode d'emploi pour meuleuse d'angle

La machine est légère et facile à manier, elle est munie d'une double isolation et conçue selon les prescriptions internationales CEE 20. Si la machine est maintenue selon les règles suivantes, elle aura une longue durée de vie.

TENSION

Vérfliez avant la mise en service si la tension indiquée sur la plaque signalétique correspond à la tension secteur. La tension secteur ne doit différer en aucun cas de plus de 10 % de la tension secteur indiquée.

INTERRUPTEUR

La meuleuse d'angle est munie d'un interrupteur de sécurité prévu pour la prévention des accidents. Pour le mettre en marche, poussez la touche vers l'avant et appuyez-la pour l'enclencher. Pour mettre la meuleuse d'angle hors circuit, appuyez la touche et remettez-la ensuite dans sa position d'origine.

REEMPLACER LES MEULES

Retirez la fiche secteur Remplacement aisé des meules grâce au dispositif d'arrêt de broche. Poussez ce dispositif d'arrêt et faites enclencher la meule. Ouvrez l'écrou à bride au moyen de la clé à ergots.

Remplacez la meule ou la meule

à tronçonner et serrez bien l'écrou à bride au moyen de la clé à ergots.

Attention:

Poussez le dispositif d'arrêt de broche seulement si le moteur et la broche sont arrêtés!

Veillez à ce que le dispositif d'arrêt de broche soit poussé pendant le remplacement de la meule!

Si vous utilisez des meules ou des meules tronçonneuses d'une épaisseur maximale de 3 mm, vissez l'écrou à bride de sorte que le côté plan soit dirigé vers la meule ou la meule tronçonneuse.

MARCHE D'ESSAI DE NOUVELLES MEULES

Faites tourner la meuleuse d'angle sans charge avec la meule ou la meule tronçonneuse montée pendant une minute au minimum. Remplacez tout de suite des meules vibrantes.

MÔTEUR

Il faut que le moteur soit bien ventilé pendant le travail; c'est pourquoi les fentes de ventilation doivent rester toujours propres.

BALAIS EN CHARBON

Si les balais sont usés, brisés ou ont moins de 5 mm de long, remplacez-les par des charbons originaux. Renouvez toujours les balais par paires.

MEULES

Le diamètre de la meule ou de la meule tronçonneuse ne doit jamais dépasser le diamètre préconisé.

Avant d'utiliser la meule ou la meule tronçonneuse, vérifiez sa vitesse de rotation spécifiée. Il faut que la vitesse de la meule ou de la meule tronçonneuse soit plus grande que la vitesse au ralenti de la meuleuse d'angle.

Utilisez exclusivement des meules ou des meules tronçonneuses homologuées pour une vitesse de rotation minimale de 11.000 tr./mn. et pour une vitesse circonférentielle de 80 m/sec.

CONSIGNES DE TRAVAIL

Dégrossissage

Le travail de dégrossissage sera le plus efficient si vous mettez la meule à un angle de 30° à 40° par rapport au plan de ponçage et la passez par-dessus la pièce à usiner avec un mouvement de va-et-vient.

Coupage

Pendant les travaux de coupage, n'inclinez pas la meuleuse d'angle dans le plan de coupe. Il faut que la meule tronçonneuse présente une arête de coupe nette.

Il vaut mieux utiliser une meule diamantée pour couper des pierres dures.

Il ne faut pas usiner des matériaux contenant de l'amiante.

N'utilisez jamais des meules tronçonneuses pour le dégrossissage!

CARACTERISTIQUES TECHNIQUES

Tension nominale: 230 V ~ 50 Hz
Puissance absorbée: 500 W
Vitesse au ralenti: 11.000 tr./mn.
Diamètre maxi de meule: 115 mm
Filetage de la broche motrica: M 14
Niveau de pression acoustique LPA: d33(A)
Niveau d'intensité acoustique LWA: 100(A)
Vibration _w	3,28 m/s ^2
Poids 2,2 kg
A double isolation II / ☐

F

Disposition des brides en cas d'utilisation de meules et de meules tronçonneuses

1

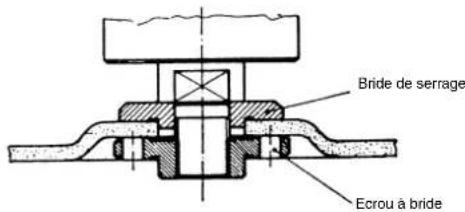

Disposition des brides en cas d'utilisation d'une meule contre-coudeé ou droite

Bride de serrage Ecrou à bride

2

Disposition des brides en cas d'utilisation d'une meule tronçonneuse contre-coudeé

Bride de serrage Ecrou à bride

3

Disposition des brides en cas d'utilisation d'une meule tronçonneuse droite

Bride de serrage Ecrou à bride

NL

F Déclaration de Conformité CE

NL EC Conformiteltsverklaring

Le soussigné déclare au nom de l'entreprise la conformité du produit avec les directives et normes suivantes.

Sous réserve de modifications

Nous finanziens une générale de 2 mars pour l'appareil d'écrit dans le mode d'emploi, en cas de vie de notre produit. La détail de 2 ans commences avec la transamination du risque sur la prise en charge de l'appareil par le client. La condition de base pour le faire valeur de la garantie est un entendement on bonne et dus forme, conformément au mode d'emploi tout comme une utilisation de notre appareil selon l'application prévue.

Vous conservez bien entendu les droits de garantie légeux pendant ceux 2 ans.

La granote est viable pour l'ensemble de la Republique Federale d'Alemagne ou des pays respectifs du perbesaine commercial principale en complément des prescriptions légalés locales. Verllez noter l'interneur du service après voire comptant pour votre région ou l'admissions mentionnées ci-dessus.

① CERTIFICATO DI GARANZIA

① Uniquement pour les pays de l'Union Européenne

Ne jetez pas les outils électriques dans les ordures ménagères.

Selon la norme européenne 2002/96/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l'environnement.

Possibilité de recyclage en alternative à la demande de renvoi :

Le propriétaire de l'appareil électrique est obligé, on guise d'alternative à un envoi en retour, à contribuer à un recyclage effectué dans les règles de l'art en cas de cessation de la propriété. L'ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l'éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.

⑤ Pour toutes informations ou service après

vente, merci de prendre contact avec voire

reverdeur

NL Einhell Benelux

B. Heldston, 46

BLU3981 44 NL 4815 RK Brada

NL-4815 PK Breda Tel. [phone]. Fax [phone]

La répression ou une autre reproduction de la documentation et des documents d'accompagnement des produits, même incomplia, n'est autorisée qu'avec l'agrement expres de l'entreprise ISC GmbH.
