Produkttyp	Winkelschleifer
Marke	Bavaria by Einhell
Modell	BWS 115/2
Nennspannung	230 V ~ 50 Hz
Leistungsaufnahme	500 W
Leerlaufdrehzahl	11.000 U/min
Max. Schleifscheibendurchmesser	115 mm
Spindelgewinde	M14
Gewicht	2,2 kg
Doppelte Isolierung	Ja (Klasse II)
Schalldruckpegel (LPA)	83 dB(A)
Schallleistungspegel (LWA)	100 dB(A)
Vibration (Handgriff)	3,28 m/s²
Spindelarretierung	Ja
Schutzhaube	Ja
Zusatzhandgriff	Ja
Sicherheitsschalter	Ja
Hauptanwendung	Schruppen, Trennen, Schleifen
Wartung	Reinigung der Lüftungsschlitze, Austausch der Kohlebürsten
Garantie	2 Jahre

Häufig gestellte Fragen - BWS 115/2 Bavaria by Einhell

Wie wechsle ich die Schleifscheibe am BWS 115/2?

Um die Schleifscheibe zu wechseln, ziehen Sie den Netzstecker. Drücken Sie die Spindelarretierung und lassen Sie die Scheibe einrasten. Lösen Sie die Flanschmutter mit dem Stiftschlüssel. Ersetzen Sie die Scheibe und ziehen Sie die Flanschmutter fest. Achten Sie darauf, dass die Spindelarretierung während des gesamten Vorgangs gedrückt bleibt.

Welche Spannung und Leistung hat der Winkelschleifer?

Die Nennspannung beträgt 230 V ~ 50 Hz und die Leistungsaufnahme beträgt 500 W.

Wie verwende ich den Sicherheitsschalter?

Zum Einschalten drücken Sie den Schalter nach vorne und dann zum Einrasten. Zum Ausschalten drücken Sie den Schalter erneut und bringen Sie ihn in die Ausgangsposition zurück. Es handelt sich um einen Sicherheitsschalter, der Unfälle verhindern soll.

Welche Schleifscheiben kann ich verwenden?

Verwenden Sie ausschließlich zugelassene Schleif- oder Trennscheiben für eine Mindestdrehzahl von 11.000 U/min und eine Umfangsgeschwindigkeit von 80 m/s. Der maximale Durchmesser beträgt 115 mm. Überschreiten Sie niemals den empfohlenen Durchmesser.

Wie reinige ich den Winkelschleifer?

Reinigen Sie regelmäßig die Lüftungsschlitze, um eine gute Motorlüftung zu gewährleisten. Verwenden Sie ein trockenes Tuch oder eine weiche Bürste. Tauchen Sie das Gerät niemals in Wasser.

Was tun, wenn die Scheibe vibriert?

Wenn die Scheibe vibriert, führen Sie einen Probelauf ohne Last für mindestens eine Minute durch. Wenn die Vibration anhält, ersetzen Sie die Scheibe sofort. Vibrierende Scheiben können gefährlich sein.

Wie ersetze ich die Kohlebürsten?

Überprüfen Sie den Verschleiß der Kohlebürsten. Wenn sie abgenutzt, gebrochen oder weniger als 5 mm lang sind, ersetzen Sie sie durch Originalbürsten und immer paarweise. Ziehen Sie vor dem Eingriff den Netzstecker.

Was sind die wichtigen Sicherheitsregeln?

Tragen Sie stets eine Schutzbrille, Handschuhe und einen Gehörschutz. Verwenden Sie die Schutzhaube und den Zusatzhandgriff. Arbeiten Sie nicht im Regen oder mit asbesthaltigen Materialien. Ziehen Sie vor dem Einstellen den Netzstecker.

Wie schwer ist das Gerät?

Das Gewicht des Winkelschleifers BWS 115/2 beträgt ca. 2,2 kg. Das macht ihn leicht und einfach zu handhaben.

Wie erfolgt die Konformitätserklärung?

Das Gerät entspricht den CE-Richtlinien und europäischen Normen. Die Konformitätserklärung befindet sich in der Anleitung. Das Gerät trägt die CE-Kennzeichnung und ist doppelt isoliert (Klasse II).

BEDIENUNGSANLEITUNG BWS 115/2 Bavaria by Einhell

©Bitte Seite 2 ausklappen

Gebrauchsanweisung beachten!

Schutzbrille tragen!

Wear safety goggles

1 Spindelarretierung
2 Schutzhaube
3 Spannflansch
4 Schleitscheibe
5 Flanschmutter

GB

1 Spindle catch
2 Guard
3 Clamping flange *
4 Grinding wheel
5 Flange nut

PL

Allgemeine Sicherheitshinweise und Unfallschutz

Ein unfallfreies und gefahrloses Arbeiten mit dem Werkzeug ist nur gewährleistet, wenn Sie die Sicherheitshinweise und die Bedienungsanleitung vollständig lesen und die enthaltenen Hinweise befolgen.

- Asbesthaltige Materialien dürfen nicht bearbeitet werden.

• Kontrollieren Sie vor jedem Gebrauch das Gerät, die Anschlußleitung und den Stecker. Arbeiten Sie nur mit einem einwandfreien und unbeschädigten Gerät. Beschädigte Teile müssen sofort von einem Elektro-Fachmann erneuert werden.
  ●Vor allen Arbeiten an der Maschine, vor jedem Werkzeugwechsel und bei Nichtgebrauch den Netzstecker aus der Steckdose ziehen.
• Um Beschädigungen des Netzkabels zu vermeiden, das Netzkabel immer nach hinten von der Maschine wegführen.
• Beim Arbeiten im Freien dürfen nur dafür zugelassene Verlängerungskabel verwendet werden. Die verwendeten Verlängerungskabel müssen einen Mindest-Querschnitt von 1,5 mm² aufweisen. Die Steckverbindungen müssen Schutzkontakte aufweisen und spritzwassergeschützt sein.
  ●Bewahren Sie die Werkzeuge sicher und für Kinder nicht erreichbar auf.
• Tragen Sie beim Schleifen, Bürsten und Trennen stets eine Schutzbrille, Sicherheitshandschuhe und einen Gehörschutz und bei stauberzeugenden Arbeiten eine Atemschutzmaske.
• Der Winkelschleifer darf aus Sicherheitsgründen nur mit montierter Schulzhaube und Zusatzhandgriff verwendet werden.
  ●Sichern Sie das zu bearbeitende Werkstück gegen Verrutschen (festspannen).
• Beim Bearbeiten (Trennen und Schleifen) von Stein muß eine Staubabsaugung verwendet werden. Die Staubabsaugung muß zum Absaugen von Gesteinsstaub zugelassen sein.

Entsprechende Unfallverhütungsvorschrift (VBG 119) der Berufsgenossenschaft beachten.

• Achtung Brandgefahr! Achten Sie darauf, daß beim Trennen und Schleifen von Materialien keine brennbaren Materialien im erweiterten Bereich des Funkenflugs befinden.
  ●Verwenden Sie nur Orginal-Ersatzteile.
  ●Reparaturen dürfen nur von einem Elektro-Fachmann durchgeführt werden.
  ●Die Lärmentwicklung am Arbeitsplatz kann 85 dB (A) überschreiten. In diesem Fall sind Schall- und Gehörschutzmaßnahmen für den Bedienenden erforderlich. Das Geräusch dieses Elektrowerkezuges wird nach IEC 59 CO 11, IEC 704, DIN 45635 Tell 21, NFS 31-031 (84/537/EWG) gemessen.
  ●Achten Sie auf einen sicheren Stand. Vermeiden Sie abnormale Körperhaltungen.
• Setzen Sie Ihr Elektrowerkzeug nicht dem Regen aus. Benützen Sie Elektrowerkzeuge nicht in nasser oder feuchter Umgebung und nicht in der Nähe von brennbaren Flüssigkeiten.
• Tragen Sie das Elektrowerkzeug nicht am Netzkabel. Schützen Sie das Netzkabel vor Beschädigung durch Öl, Lösungsmittel und scharfen Kanten. Tragen sie das Elektrowerkzeug nicht am Kabel.
  ●Halten Sie Ihren Arbeitsbereich in Ordnung.
  ●Vergewissern Sie sich, daß der Schalter beim Anschluß an das Stromnetz ausgeschaltet ist.
• Tragen Sie geeignete Arbeitskleidung. Tragen Sie keine welte Kleidung und Schmuck. Tragen Sie bei langen Haaren ein Haarnetz.
  ●Verwenden Sie zu Ihrer eigenen Sicherheit nur Zubehör und Zusatzgeräte des Werkzeug-Herstellers
  ●Der Wert der ausgesendeten Schwingungen wurde nach ISO 5349 ermittelt.

Betriebsanleitung für Winkelschleifer

VERWENDUNG

Der Winkelschleifer ist zum Trenn- und Schruppschleifen von Metallen und Gestein unter Verwendung der entsprechenden Trenn- oder Schruppscheibe bestimmt.

SPANNUNG

Prüfen Sie vor der Inbetriebnahme, ob die auf dem Typenschild angegebene Spannung mit der Netzspannung übereinstimmt. Die Netzspannung sollte in keinem Fall um mehr als 10 % von der angegebenen Nennspannung abweichen.

SCHALTER

Der Winkelschleifer ist mit einem Sicherheitsschalter zur Unfallverhütung ausgestattet. Zum Einschalten die Taste nach vorne schieben und zum Einrasten niederdrücken. Zum Ausschalten des Winkelschleifers die Taste niederdrücken. Die Taste springt in die Ausgangsstellung zurück.

AUSTAUSCH DER SCHLEIFSCHEIBEN

Netzstecker ziehen!

Einfacher Scheibenwechsel durch Spindelarretierung. Spindelarretierung drücken und Schleifscheibe einrasten lassen. Die Flanschmutter mit dem Stimlochschlüssel öffnen. Schleif- oder Trenscheibe wechseln und Flanschmutter mit dem Stimlochschlüssel festziehen.

Achtung:

Spindelarretierung nur bei stillstehendem Motor und Schleifspindel drücken!

Die Spindelarretierung muß während des

Scheibenwechsels gedrückt bleiben!

Bei Schleif- oder Trennscheiben bis ca. 3 mm Dicke, die Flanschmutter mit der Planseite zur Schleif- oder Trennscheibe aufschrauben.

PROBELAUF NEUER SCHLEIFSCHEIBEN

Den Winkelschleifer mit montierter Schleif- oder Trennscheibe mindestens 1 Minute im Leerlauf laufen lassen. Vibrierende Scheiben sofort austauschen.

MOTOR

Der Motor muß während der Arbeit gut belüftet werden, daher müssen die Lüftungsöffnungen immer sauber gehalten werden.

SCHLEIFSCHEIBEN

Die Schleif- oder Trennscheibe darf nie größer als der vorgeschriebene Durchmesser sein. Kontrollieren Sie vor dem Einsatz der Schleif- oder Trennscheibe deren angegebene Drehzahl. Die Drehzahl der Schleif- oder Trennscheibe muß höher sein als die Leerlaufdrehzahl des Winkelschleifers.

Verwenden Sie nur Schleif- und Trennscheiben die für eine minimale Drehzahl von 11.000 min ^1 und für eine Umfangsgeschwindigkeit vom 80 m/sec. zugelassen sind.

ARBEITSHINWEISE

Schruppschleifen

Der beste Erfolg beim Schruppschleifen wird erreicht, wenn Sie die Schleifscheibe in einem Winkel von 30° bis 40° zur Schleifebene ansetzen und gleichmäßig über das Werkstück hin- und herbewegen.

Trennschleifen

Bei Trennarbeiten den Winkelschleifer in der Schneidebene nicht verkanten. Die Trennscheibe muß eine saubere Schnittkante aufweisen. Zum Trennen von harten Gestein verwenden Sie am besten eine Diamant-Trennscheibe.

Asbesthaltige Materialien dürfen nicht bearbeitet werden!

Verwenden Sie niemals Trennscheiben zum Schruppschleifen.

TECHNISCHE DATEN

Nennspannung: 230 V - 50 Hz
Leistungsaufnahme: 500 W
Leerlaufdrehzahl: 11.000 min
max. Scheiben ∅: 115 mm
Gewinde der Antriebsspindel: M 14
Schalldruckpegel LPA: dB (A)		91,7
Schalleistungspegel LWA: dB (A)		102,7
Vibration _w		3,28	m/s^2
Schutzisoliert II / ☐
Gewicht 2,2 Kg

D

Anordnung der Flansche bei Verwendung von Schleifscheiben und Trennscheiben

1

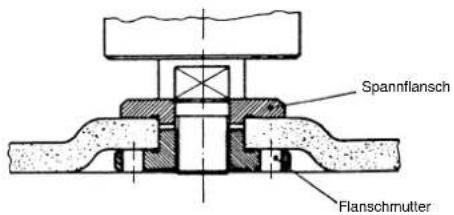

Anordnung der Flansche bei Verwendung einer gekröpften oder geraden Schleifscheibe

2

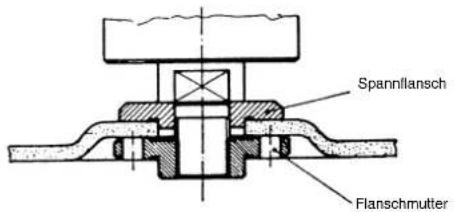

Anordnung der Flansche bei Verwendung einer gekröpften Trennschelbe

3

Anordnung der Flansche bei Verwendung einer geraden Trennscheibe

GB

©EG Konformitätserklärung

Der Unterzeichnende erklärt in Namen der Firma die Übereinstimmung des Produktes.

Landau'lsar, den 27.02.2004

Brunhölzi

Leiter Produkt-Management

Produkt-Management

Archivierung / For archives

4430190 - 20 - 4141800

GARANTIEURKUNDE

Auf das in der Anleitung bezeichnete Gerät geben wir 2 Jahre Garantie, für den Fall, dass unser Produkt mangelhaft sein sollte. Die 2-Jahres-Frist beginnt mit dem Gefahrenübergang oder der Übernahme des Gerätes durch den Kunden. Voraussetzung für die Geltendmachung der Garantie ist eine ordnungsgemäße Wartung entsprechend der Bedienungsanleitung sowie die bestimmungsgemäße Benutzung unseres Gerätes.

Selbstverständlich bleiben Ihnen die gesetzlichen Gewährleistungsrechte innerhalb dieser 2 Jahre erhalten. Die Garantie gilt für den Bereich der Bundesrepublik Deutschland oder der jeweiligen Länder des regionalen Hauptvertriebspartners als Ergänzung der lokal gültigen gesetzlichen Vorschriften. Bitte beachten Sie Ihren Ansprechpartner das regional zuständigen Kundendenstes oder die unter aufgeführt Serviceadresse.

ISC GmbH · International Service Center

Service- und Infoserver: http://www.isc-gmbh.info

Technische Änderungen vorbehalten

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeaufforderung:

Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetzes durchführt. Nicht betroffen sind den Altgeräten beigefügte Zubehörtelle und Hilfsmittel ohne Elektrobestandteile.
