HASZNÁLATI ÚTMUTATÓ BWS 115/2 Bavaria by Einhell

⑧ Kérjük a 2 - ig levő oldalakat szétnyitni.

Molimo Vas da otvorite stranice 2

Vegye figyelembe a használati utasítást.

Uvažite naputak za uporabu

Hasznájon vedoszemuveget

Nosite zaštitne naočale

1 Tengeljrögzítő
2 Védőburok
3 Fogatkarima
4 Csiszolókorong
5 Karimás anya *

HR

1. Naprava za aretiranje vretena
2. Štitnik
3. Stezna prirubnica
4. Brusna ploča
5. Prirubnička matica *

D

Általános biztonsági utalások és balesetvédelem

Egy baleset és veszélymentes munka a géppel csakis akkor van garantálva, ha a biztonsági utalásokat és a használati utasításokat végig olvassa és a benne tartalmazott utalásokat betartsa.

- Azbeszt tartalmú anyagot nem szabad megmunkálni.

●Minden használat előtt vizsgálja meg a gépet, a csatlakozórészt és a hálozati dugót. Csak egy hibállan és sérületlen géppel dolgozzon. Megsérült részeket egy elektronikai szakemberrel azonnal ki kell cseréltetni.
●A hálózati dugót mindég húzza ki a dugaszolóaljzatból, ha a gépen dolgozik, ha szerszámot cserél és ha nem használja a gépet.
●A hálózati kábel sérülésének elkerüléséért a hálózati kábelt a géptöl mindég hátrafelé vezesse el.
- A szabadban levő munkálatoknál csakis az arra engedélyezett hosszabbitókábeleket szabad használní. A használt kábeleknek legalább 1,5 mm ^2 átmérőjűnek kell lenniük. A dugós összekötőknek védőérintkezősnek és fröccsenőviz védettnek kell lenniük.
●Tárolja gépeit biztonságban és a gyerekek számára elérhetetlen helyen.
●Csiszolásnál, kefélésnél és szétválasztásnál viseljen mindég védöszemüveget, biztonsági kesztyűket és egy zajcsökkentő fülvédőt úgymint poros munkáknál pormaszkot.
●A szögletköszörülöt biztonsági okokból csak felszerell védőburkolattal és a pót foggantlyúval szabad használni.
- Biztositsa a megmunkálandó munkadarabot elcsúszás ellen (odarögzíteni).
- Kő megmunkálásnál (választani vagy csiszolni) muszáj egy porelszivót használni. A porelszivó köpor elszivására kell hogy legyen engedélyezve.

Kérjük a szakszervezeti szövetség megfelelő baleset megelőzési előirását (VBG 119) figyelembe venni.

●Vigyázat tüzveszély! Ügyeljen arra, hogy

28

anyagok választásánál és csiszolásánál gyullékony anyagok ne legyenek a kibövített szikra szállási térben.

●Csakis originális pótalkatrészeket használjon.
- Javításokat csakis egy elektronikai szakember végezheti el.
●A munkahelyen a zajkifejtés túllépheti a 85 dB-t (A). Ebben az esetben az üzemeltetik részére hang- és fülvédési intézkedésre van szükség. Ennek az elektromos szerszámnak a zaját a IEC 59 CO 11, IEC 704, DIN 45635 21- rész, NFS 31-031 (84/537/EWG) szerint mérik.
- Ügyeljen egy biztos állásra. Kerülje el az abnormális testartásokat.
- Elektromos szerszámját ne tegye ki essőnek. Ne használja az elektromos szerszámokat vizes vagy nedves helyen és gyullékony fojadékok közelében sem.
-Ne horgya az elektromos szerszámját a hálózati kábelnál fogva. Óvja a hálózati kábelt az olaj, oldószerek vagy éles szélek általi sérülésektől. Ne horgya az elektromos szerszámját a kábelnál fogva.
●Tartsa a munkahlyét rendben.
- A gép hálózatra való csatlakozása elött, gyözödjön meg arról, hogy a gép ki van kapcsolva.
- Viseljen megfelelő munkaruhát. Ne viseljen bö ruhát vagy ékszert. Horgyon hosszú hajnál egy hajhálót.
●Saját biztonsága érdekében csak a szerszámelőállító tartozékait és toldalégépeit használja.
- A kibocsájtott rezgő mozgások értéke az 5349-es ISO alapján lett mérve.

Használati utasítás szögletköszörülőhöz

ALKALMAZÀS

A szögletköszörülö, a megfelelő választó- vagy nagyolótárcsa felhasználásával, anyagok és kövek választó és nagyoló köszörülésre van meghatározva.

Feszültség

Használatba vétele előtt ellenőrizze, hogy a tipustáblán megadott feszülség egyezik e a hálózati feszültséggel. A hálózati feszütségnek semmi esetben sem szabad több mint 10% -al eltérnie a megadott feszültségtől.

Kapcsoló

A szögletköszörülő balesetvédelemért egy biztonsági kapcsolóval van ellátva. Bekapcsolni a gombot előre nyomni és rögzítésre lenyomni. A szögletköszörülő kikapcsolásához a gombot lenyomni. A gomb visszaugrik a kiinduló heyzetbe.

A csiszolótárcsa klcserélése A hálózati dugót kihúzni!

Egyszerű tárcsacsere a tengely reteszelő által. A tengely reteszelöt nyomni és a csiszolótárcsát bekattantatni. A karimás anyát a homloklukú kulcsal kinyitni. A csiszoló- vagy szétválasztótárcsát kicserélni és a karimás anyát a homloklukú kulcsal szorosra meghúzni.

Figyelem!

A tengely reteszelőt csak álló motornál és csiszoló tengynél megynonyi! A tekercs csere alatt a tengely reteszelőnek lenyomva kell lennie! A kb. 3 mm vastagságig terjedő csiszoló- vagy szétválasztótárcsáknál, a karimás anyát a sima oldalával a csiszoló- vagy szétválasztótárcsa felé felcsavarozni.

PRÓBAFUTÁS ÚJ CSISZOLÓTÁRCSÁKNÁL

A szögletcsiszolót montírozott csiszoló- vagy szétválasztótárcsával hagyni kell legalább 1 percig üresben futni. Vibráló tárcsákat azonnal kicserélni.

CSISZOLÓTÁRCSÁK

A csiszoló- vagy szétválasztótárcsának sohasem szabad az előirt atmérőnel nagyobbnak lennie. A csiazoló- vagy szétválasztótárcsák betevése előtt ellenőrizze a megadott fordulatszámát. A csiszoló- vagy szétválasztótársa fordulatszámának magassabnak kell lennie a szögletcsiszolóétól.

Csak olyan csiszoló- és szétválasztótárcsákat használyon amelyek 11.000 /perc -1 maximális fordulatszámig és 80 m/sec forgási sebességig vannak engedélyezve.

MUNKAUTALÁSOK

Nagyoló csiszolás

A legjobb sikert a nagyoló csiszolásnál akkor lehet elémi, ha a csiszolótárcsát a csiszolósíkhoz 30° -tól 40° -igi szögben helyezzük rá és eggyenletessen a munkadarabon ide - oda mozgatjuk.

Szétválasztótárcsák

A szétválasztó munkáknál a szögletcsiszolót a vágósíkban nem beleakasztani. A szétválasztótárcsának egy tiszta vágószélet muszáj felmutatnia. Kemény kö szétválasztásához legjobb ha egy gyémánt - szétválasztótárcsát használ.

Azbeszt tartalmú anyagokat nem szabad megmunkálni!

Ne használjon sohasem szétválasztótárcsákat nagyoló csiszoláshoz.

TECHNIKAI ADATOK

Feszültség rendszer: 230 V – 50 Hz

Teljesítményfelvétel: 500 W

Üresjáratí fordulatszám: 11.000 / perc

max. tárcsa ∅: 115 mm

Hajtóorsómenet: M 14

Hangnyomásmérték LPA: dB (A) 91,7

Hangtelyesítménymérték LWA: dB(Ω),7

Vibrálás a_w : m / s 3,28 ^2

Védoizolálva: II /

Súly 2,2 kg

H

A karlmák felsorakoztatása csiszoló- és szétválasztótárcsák használatánál

1

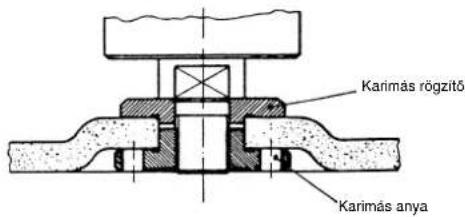

A karimák felsorakoztatása egy könyökös vagy egyenes csiszoló tárcsánál

Karimás rögzítő Karimás anya

2

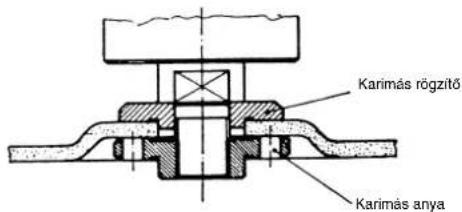

A karimák felsorakoztatása egy könyökös szétválasztó tárcsánál

Karimás rögzítő Karimás anya

3

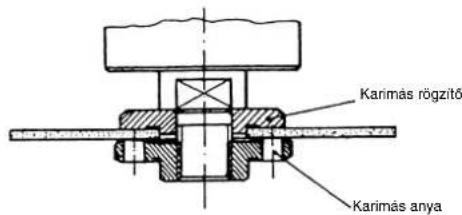

A karimák felsorakoztatása egy egyenes csiszoló tárcsánál

Karimás rögzítő Karimás anya

HR

Opće sigurnosne upute i sprečavanje nezgoda

H EU Konformkijelentés

SLD EU Izjava o skladnosti

következő irányvonslakkal és normákkal.

Az aláiró kijelenti, a cég nevében a termék megegyezését a következő, irányonslakkal és normákis.

Podpisani izjavijam v imenu podjetja, da je proizvod v skladnosti s slede cimi smamicami in standardi.

Technikai változások jogát fenniartva.

Tehnične spremembe pridržane

Ebben az utashasban megnevezet köszülükre 2 cv. öltalást nyjflunk, ara az sesbres, ha a termések kárzyon lenne. A 2-irans-határiú a kárvosszely désülkön vagy a köszülük varvát áthal druttaló áthal készülük.

A lottás évonycsítésénak a feltánola a köszülőkölnkék a hasznalati utasításnak moglóbró szabelyszoró karbanterása Gymlint rendottetoszerő hasznalata.

Magától értetődő, hogy ez a 2 év alatt a törvény szerinti szavatossági jogal fennmernadnak.

A jottás a Námetország Szvetsági Költmazság törtlandre irvetyes vagy a regionális 10 forgalmazó partner orszolgáltan kiegészítékánt a helyi irvetyes törvényi előrasokhoz. Konjuk vagy ifgyelombó a regionalisan ilétekos savázolgáltatáná levő kontadzetemélyt vagy az alú megariott savizetmet.

Ne dobja az elektromos szerszámokat a házi hulladék közé.

A villamos készülékekkel és elektromos-öregkészülékekkel kapcsolatos 2002/96/EG-i europai irányvonalaknak valamint ezeknek a nemzeti jogban történő realizálásának megfelően az elhasznált villamos szorszámokat külön kell gyűjteni és egy kömyezetbaráti újraértékesítóshez juttatni.

Újrahasznosítás-alternativa a viszzaküldési felhíváshoz:

Az elektromos készülék tulajonosa kötelezve van, a tulajdon feladása esetében, a visszaküldés helyett alternativ egy szakszerű értékesítésre. Ehnez az öreg készüléket egy visszavev helynek lehet átengendi, amely a nemzetközi iparkörfolyamat és hulladéktörvény értelmében elvégzi a megsemmisítést. Ez ne érinti az öreg készülékekhez mellékelt villamosalkatrészek nélküli tartozérészekot és segítőeszközéket.
