Produkttype	Vinkelsliber
Mærke	Bavaria by Einhell
Model	BWS 115/2
Nominel spænding	230 V ~ 50 Hz
Optagen effekt	500 W
Tomgangshastighed	11.000 omdr./min
Maks. slibeskivediameter	115 mm
Spindelgevind	M14
Vægt	2,2 kg
Dobbelt isolering	Ja (Klasse II)
Lydtryksniveau (LPA)	83 dB(A)
Lydeffektniveau (LWA)	100 dB(A)
Vibration (håndtag)	3,28 m/s²
Spindelstop	Ja
Beskyttelseskappe	Ja
Ekstra håndtag	Ja
Sikkerhedsafbryder	Ja
Hovedanvendelse	Grovslibning, skæring, slibning
Vedligeholdelse	Rengøring af ventilationsåbninger, udskiftning af kulbørster
Garanti	2 år

Ofte stillede spørgsmål - BWS 115/2 Bavaria by Einhell

Hvordan skifter man slibeskiven på BWS 115/2?

For at skifte slibeskiven skal du tage stikket ud af stikkontakten. Tryk på spindelstoppet og drej slibeskiven, så den går i indgreb. Åbn flangemøtrikken med tapnøglen. Udskift slibeskiven, og spænd flangemøtrikken. Sørg for, at spindelstoppet er trykket ind under hele operationen.

Hvad er spændingen og effekten på vinkelsliberen?

Nominel spænding er 230 V ~ 50 Hz og optagen effekt er 500 W.

Hvordan bruges sikkerhedsafbryderen?

For at tænde skal du skubbe knappen fremad og derefter trykke for at låse den. For at stoppe skal du trykke på knappen igen og sætte den tilbage i startposition. Det er en sikkerhedsafbryder designet til at forhindre ulykker.

Hvilke slibeskiver kan jeg bruge?

Brug udelukkende godkendte slibeskiver eller kapskiver med en mindste omdrejningshastighed på 11.000 omdr./min og en periferihastighed på 80 m/s. Maks. diameter er 115 mm. Overskrid aldrig den anbefalede diameter.

Hvordan rengør jeg vinkelsliberen?

Rengør regelmæssigt ventilationsåbningerne for at sikre god motorventilation. Brug en tør klud eller en blød børste. Nedsænk aldrig maskinen i vand.

Hvad gør jeg, hvis slibeskiven vibrerer?

Hvis slibeskiven vibrerer, skal du udføre en prøvekørsel uden belastning i mindst et minut. Hvis vibrationen fortsætter, skal slibeskiven straks udskiftes. Vibrerende slibeskiver kan være farlige.

Hvordan udskifter man kulbørsterne?

Kontroller kulbørsternes slitage. Hvis de er slidte, knækkede eller måler mindre end 5 mm, skal de udskiftes med originale kulbørster og altid parvis. Tag stikket ud før indgreb.

Hvad er de vigtige sikkerhedsregler?

Bær altid beskyttelsesbriller, handsker og høreværn. Brug beskyttelseskappen og ekstrahåndtaget. Arbejd ikke i regn eller med materialer, der indeholder asbest. Tag stikket ud før justering.

Hvad er maskinens vægt?

Vinkelsliberen BWS 115/2 vejer ca. 2,2 kg. Det gør den let og nem at håndtere.

Hvordan foretages overensstemmelseserklæringen?

Maskinen overholder CE-direktiverne og europæiske standarder. Overensstemmelseserklæringen findes i vejledningen. Maskinen bærer CE-mærkning og er dobbeltisoleret (Klasse II).

BRUGSANVISNING BWS 115/2 Bavaria by Einhell

Bemærk anvisningeme i betjeningsvejledningen

Bær sikkerhedsbriller

1 Spindelfastlåsning
2 Sikkerhedsskærm
3 Spændeflange
4 Slibesklve
5 Fangemøtrik

H

Generelle sikkerhedshenvisninger og forebyggelse af ulykker

Uheldsfrit og ufarligt arbejde med værktøjet kan kun opnåes, hvis sikkerhedshenvisningerne og betjeningsvejledningen læses fuldstændig, og henvisningerne deri følges.

- Kontrollér apparatet før hver ibrugtagning, også dets ledning og stik. Arbejd kun med et fejlfit og ubeskadiget apparat. Beskadigede dele skal straks udskiftes af el-fagpersonale.

- Stikket skal trækkes ud af stikdåsen før servicearbejde på maskinen, før hvert værktøjsskift, og når apparatet ikke er i brug.

- For at undgå beskadigelser ved netkablet skal dette altid føres bagud væk fra maskinen.

- Ved udendørs arbejde må der kun anvendes godkendte forlængerledninger. De anvendte forlængerledninger skal mindst have et tværnsitsareal på 1,5 mm ^2 . Stikforbindelseme skal have beskyttelseskontakter og slænkvandsbeskytlede.

- Opbevar værktojet sikkert og udenfor børns rækkevidde.

●Anvend ved slibning, børstning og brydning altid beskyttelsesbriller, beskyttelseshandsker og høreværn og ved støvudviklende arbejder maske.

●Vinkelsliberen må af sikkerhedsgrunde kun anvendes med beskyttelseskappe og ekstrahåndtag.

- Det materiale, der skal forarbejdes, skal sikres mod skridning (fastspænding).

- Ved forarbejdning (brydning og slibning) af sten skal støvsugning anvendes. Støvsugeren skal være godkendt til at suge stenstøv.

- Asbestholdige materialer må ikke bearbejdes.

Se fagforeningens relevante forskrift for uheldsforebyggelse.

- Pas på! Brandfare! Sørg for, at der ikke befinder sig brandbare materialer indenfor det område, som gnister kan springe i, når der arbejdes med brydning og slibning.

●Brug kun originale dele.

●Reparationer må kun udføres af dertil kvalificeret personale.

- Lydniveauet på arbejdspladsen kan overskride 85 dB (A). I så fald skal den, der arbejder med maskinen, benylte lyddæmpning og hørebeskyttelse. Lyden fra dette elektroværktøj måles efter IEC 59 CO 11, IEC 704, DIN 45635 del 21, NFS 31-031 84/537/E∅F).

●Sorg for at stå i en sikker position. Undgå unomale kropsstillinger.

- Elektroværktøjet må ikke udsættes for regn. Brug ikke værktøjet i våde eller fugtige omgivelser og heller ikke i nærheden af brandbare væsker.

- Bær ikke el-værktøjet i netledningen. Netledningen skal beskyttes mod beskadigelse fra olie, opløsningsmidler og skarpe kanter. Bær ikke værktøjet i ledningen.

●Hold Deres arbejdsområde i orden.

- De bør sikre Dem, at kontakten er slået fra, när værktojet sluttes til strømnettet.

- Bær egnet arbejdstøj. Bær ikke löstsiddende klæder eller smykker. Langt hår beskyttes af håmet.

- Af hensyn til Deres egen sikkerhed bør de kun anvende tilbehør og ekstraapparater fra værktøjsproducenten.

- Den iflg. ISO 5349 på hångtaget målte vibrationsværdi udgør 3,9 m/s ^2 .

DK

Betjeningsvejledning til vinkelsliber

Maskinen er let og håndterbar, den er beskyttelsesisoleret og konstrueret i henhold til de internationale bestemmelser CEE 20. Maskinen har en lang levetid, hvis den behandles efter disse forskrifter.

SPÆNDING

Kontrollér før ibrugtagning, om den spænding, der er angivet på typeskiltet stemmer overens med netspændingen. Netspændingen bør under ingen omstændigheder afvige med mere end 10% fra den angive spænding.

KONTAKT

Vinkelsliberen er udstyret med en sikkerhedskontakt for at forebygge ulykker. Når maskinen tændes, skubbes kontakten fremad, og når den skal i indgreb, trykkes kontakten nedad. Når maskinen skal slukkes, skubbes kontakten nedad. Kontakten springer tilbage i udgangsposition.

SKIFT AF SLIBESKIVER

Træk netstikket ud.

Simpelt skiveskift via spindelstop. Tryk spindlen ned og lad slibeskiven gå i indgreb. Flangemøtrikken løsnes med fronthuljernet. Slibe- eller brydeskiven skiftes og flangemøtrikken fæstnes med fronthuljernet.

NB! Spindlen må kun trykkes ned, når motoren og slibehjulet står stille. Spindelstoppet skal forblive nedtrykket. mens slibeskliven skiftes.

Ved slibe- og brydeskiver indtil ca. 3 mm tykkelse skrues flangemotrikken på med plansiden til slibe- eller skæreskliven.

PROVEK∅RSEL AF NY SLIBESKIVE

Lad vinkelsliberen løbe i tomgang med monteret slibe- eller skæreskive i mindst 1 minut. Vibrerende skiver skal skiftes med det samme igen.

MOTOR

Motoren skal luftes godt i løbet af arbejdstiden, derfor skal ventileringsåbningerne altid holdes rene.

KULB∅RSTER

Når kulbørsterne er blevet forbrændte, brækkede eller er kortere end 5 mm, skal de udskiftes med originale kulbørster. Kulbørsterne skal altid skiftes parvis.

SLIBESKIVER

Slibe- eller skæreskiven må aldrig være større end den angivne diameter. For slibe- eller skæreskiven anvendes, skal dens angive omdrejningstal kontrolleres. Slibe- eller skæreskivens omdrejningstal skal være højere end vinkelsilberens tomgangsomdrejningstal.

Brug kun slibe- og skæreskiver, der er godkendt til et maksimalt omdrejningstal på 11.000 min-1 og til en omfangshastighed på 80 m/sek.

ARBEJDSHENVISNINGER

Skrubslibning

Ved skrubslibning opnåes det bedste resultat, når slibeskiven holdes i en vinkel på 30° til 40° på slibefladen og bevæges regelmæssigt frem og tilbage over arbejdsemnet.

Skæreslibning

Ved skærearbejder må vinkelsliberen ikke gå skråt ind i snitfladen. Skæreskiven skal have en ren snitkant. Til brydning af hård sten er en diamantslibeskive bedst.

Asbestholdige materialer må ikke bearbejdes!

Brug aldrig skæreskiver til skrubslibning.

TEKNISKE DATA

Driftsspænding 230 V ~ 50 Hz
Optagen effekt 500 W
Tomgangsomdrejningstal		11.000
Maksimal skivediameter 115 mm
Drevspindelgevind M 14
Lydtrykniveau LPA: dB (A)		91,7
Lydeffektniveau LWA: dB (A)		102,7
Vibration _w		3,28 m/s ^
Vægt 2,2 kg
Dobbelisoleret II / ☑

DK

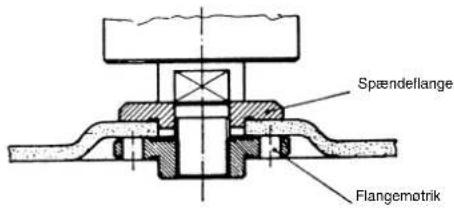

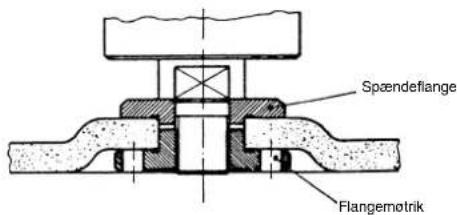

Placering af flangen ved brug af slibeskiver og skæreskiver

1 Placering af flangen ved brug af forkrøppet eller lige slibeskive

2 Placering af flangen ved brug af forkrøppet slibeskive

3 Placering af flangen ved brug af lige slibeskive

PL

På firmaets vegne erklærer undertegnede, at produktet imødekommer kravene i folgende direktiver og normer.

For at kunne stelle erav på geramten er delt en forussedning, at produktet er blevet ordenligt vedligeheld i hentord til bestjeringevjedningens använger, samt at produktet er blevet anvendt kremkt i overensstammelse med dets termål.

Lovmæssige forbrugerrettligheder er naturligvis stsdigvæk geidende

Garantien gelder som supplement til inklalt geldende bestammeter i det land, hvor den regionale hovedtornander har sit sock. Vi hvisser onvidem til din kontakperson hos een regional anvarlige kundesentoo eller til nodenstående servicesadresse.

© Garanciaokmány

Smid ikke el-værktøj ud som almindeligt husholdningsaffald.

I henhold til EF-direktiv 2002/96 om elektroaffald og dets omsættelse til national lovgivning skal brugt el-værktøj indsamles adskilt og indleveres på genbrugsstation.

Recycling-alternativ til tilbagesendelse af brugt vare:

Ejeren af det elektroniske apparat er forpligtet til – som et alternativ i stedet for tilbagesendelse – at medvirke til, at relevante dele af apparatet genanvendes ifølge miljøforskrifterne i tilfælde af overdragelse af ejerskab til tredjeperson. Det brugte apparat kan også overdrages til et deponerings til, som vil varetage bortskaffelsen af apparatets dele i overensstemmelse med nationale bestemmelser vedrørende skrotning og genbrug. Ikke omfattet heraf er tilbehørsdele og hjælpemidler, som ikke indeholder elektroniske komponenter.
