BRUGSANVISNING BWS 2304 Bavaria by Einhell

1 Spindelfastlåsning 2 Sikkerhedsskærm 3 Spændeflange * 4 Slibesklve 5 Fangemøtrik *

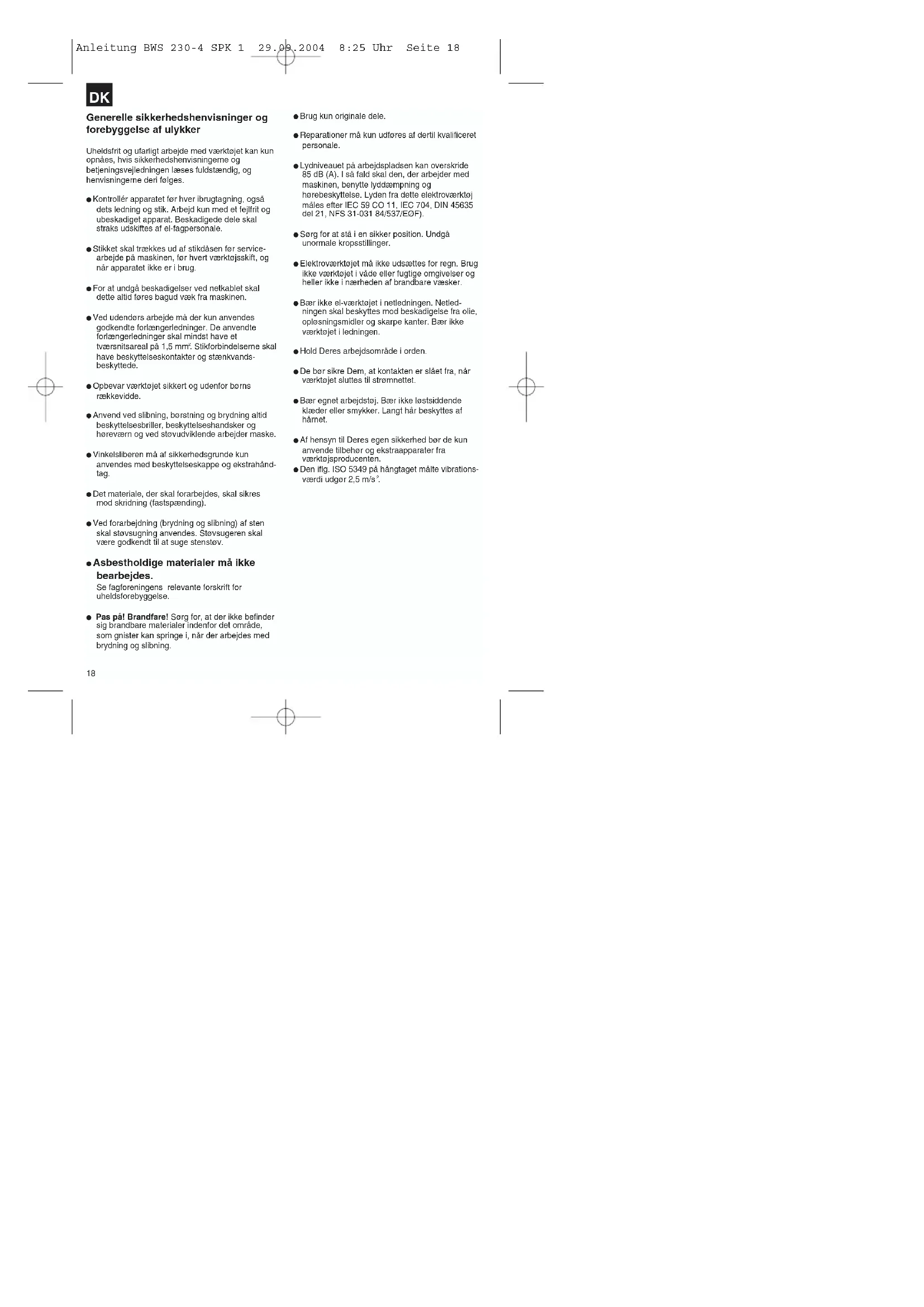

flangia di serraggio dado flangiato Posizione della flangia se si impiega una mola per troncatura diritta Anleitung BWS 230-4 SPK 1 29.09.2004 8:25 Uhr Seite 1718 Generelle sikkerhedshenvisninger og forebyggelse af ulykker Uheldsfrit og ufarligt arbejde med værktøjet kan kun opnåes, hvis sikkerhedshenvisningerne og betjeningsvejledningen læses fuldstændig, og henvisningerne deri følges. Kontrollér apparatet før hver ibrugtagning, også dets ledning og stik. Arbejd kun med et fejlfrit og ubeskadiget apparat. Beskadigede dele skal straks udskiftes af el-fagpersonale. Stikket skal trækkes ud af stikdåsen før service- arbejde på maskinen, før hvert værktøjsskift, og når apparatet ikke er i brug. For at undgå beskadigelser ved netkablet skal dette altid føres bagud væk fra maskinen. Ved udendørs arbejde må der kun anvendes godkendte forlængerledninger. De anvendte forlængerledninger skal mindst have et tværsnitsareal på 1,5 mm

. Stikforbindelserne skal have beskyttelseskontakter og stænkvands- beskyttede. Opbevar værktøjet sikkert og udenfor børns rækkevidde. Anvend ved slibning, børstning og brydning altid beskyttelsesbriller, beskyttelseshandsker og høreværn og ved støvudviklende arbejder maske. Vinkelsliberen må af sikkerhedsgrunde kun anvendes med beskyttelseskappe og ekstrahånd- tag. Det materiale, der skal forarbejdes, skal sikres mod skridning (fastspænding). Ved forarbejdning (brydning og slibning) af sten skal støvsugning anvendes. Støvsugeren skal være godkendt til at suge stenstøv. Asbestholdige materialer må ikke bearbejdes. Se fagforeningens relevante forskrift for uheldsforebyggelse. Pas på! Brandfare! Sørg for, at der ikke befinder sig brandbare materialer indenfor det område, som gnister kan springe i, når der arbejdes med brydning og slibning. Brug kun originale dele. Reparationer må kun udføres af dertil kvalificeret personale. Lydniveauet på arbejdspladsen kan overskride 85 dB (A). I så fald skal den, der arbejder med maskinen, benytte lyddæmpning og hørebeskyttelse. Lyden fra dette elektroværktøj måles efter IEC 59 CO 11, IEC 704, DIN 45635 del 21, NFS 31-031 84/537/EØF). Sørg for at stå i en sikker position. Undgå unormale kropsstillinger. Elektroværktøjet må ikke udsættes for regn. Brug ikke værktøjet i våde eller fugtige omgivelser og heller ikke i nærheden af brandbare væsker. Bær ikke el-værktøjet i netledningen. Netled- ningen skal beskyttes mod beskadigelse fra olie, opløsningsmidler og skarpe kanter. Bær ikke værktøjet i ledningen. Hold Deres arbejdsområde i orden. De bør sikre Dem, at kontakten er slået fra, når værktøjet sluttes til strømnettet. Bær egnet arbejdstøj. Bær ikke løstsiddende klæder eller smykker. Langt hår beskyttes af hårnet. Af hensyn til Deres egen sikkerhed bør de kun anvende tilbehør og ekstraapparater fra værktøjsproducenten. Den iflg. ISO 5349 på hångtaget målte vibrations- værdi udgør 2,5 m/s

Anleitung BWS 230-4 SPK 1 29.09.2004 8:25 Uhr Seite 1819 Betjeningsvejledning til vinkelsliber Maskinen er let og håndterbar, den er beskyttelsesisoleret og konstrueret i henhold til de internationale bestemmelser CEE 20. Maskinen har en lang levetid, hvis den behandles efter disse forskrifter. SPÆNDING Kontrollér før ibrugtagning, om den spænding, der er angivet på typeskiltet stemmer overens med netspændingen. AFBRYDER Vinkelsliberen er udstyret med sikkerhedsafbryder til forebyggelse af ulykker. Maskinen tændes ved at presse skyderen på afbryderen fremad og trykke ned. For at slukke slippes afbryderen.

Lad vinkelsliberen løbe i tomgang med monteret slibe- eller skæreskive i mindst 1 minut. Vibrerende skiver skal skiftes med det samme igen. MOTOR Motoren skal luftes godt i løbet af arbejdstiden, derfor skal ventileringsåbningerne altid holdes rene. SLIBESKIVER Slibe- eller skæreskiven må aldrig være større end den angivne diameter. Før slibe- eller skæreskiven anvendes, skal dens angive omdrejningstal kontrolleres. Slibe- eller skæreskivens om- drejningstal skal være højere end vinkelsliberens tomgangsomdrejningstal. Brug kun slibe- og skæreskiver, der er godkendt til et maksimalt omdrejningstal på 6.600 min-1 og til en omfangshastighed på 80 m/sek. ARBEJDSHENVISNINGER Skrubslibning Ved skrubslibning opnåes det bedste resultat, når slibeskiven holdes i en vinkel på 30° til 40° på slibefladen og bevæges regelmæssigt frem og tilbage over arbejdsemnet. Skæreslibning Ved skærearbejder må vinkelsliberen ikke gå skråt ind i snitfladen. Skæreskiven skal have en ren snitkant. Til brydning af hård sten er en diamantslibeskive bedst. Asbestholdige materialer må ikke bearbejdes! Brug aldrig skæreskiver til skrubslibning. TEKNISKE DATA Driftsspænding 230 V ~ 50 Hz Optagen effekt 2000 W Tomgangsomdrejningstal 6.500 min

Vægt 5,8 kg Dobbelisoleret II /

Placering af flangen ved brug af slibeskiver og skæreskiver

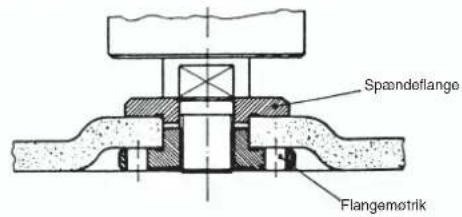

Spændeflange Flangemøtrik Placering af flangen ved brug af forkrøppet eller lige slibeskive

Spændeflange Flangemøtrik Placering af flangen ved brug af forkrøppet slibeskive
