INSTRUKCJA OBSŁUGI BWS 2304 Bavaria by Einhell

D Bedienungsanleitung für Winkelschleifer
GB Operating Instructions Right-angle Grinder
F Instructions de service pour meuleuse d'angle
NL Gebruiksaanwijzing Haakse slijper
① Istruzioni per l'uso della smerigliatrice angolare
DK Brugsanvisning Vinkelsliber
PL Instrukcja obsługi szlifierki z końcówką kątową
Инструкция по эксплуатации угловой шлифовальной машины
Használati utasítás Szögletköszörülőhöz
HR Naputak za uporabu kutne brusilice

1

CE

1. Blokada wrzeciona
2. Kołpak ochronny
3. Kołnierz mocujący*
4. Sciemica tarczowa
5. Nakrętka kołnierzowa*

H2

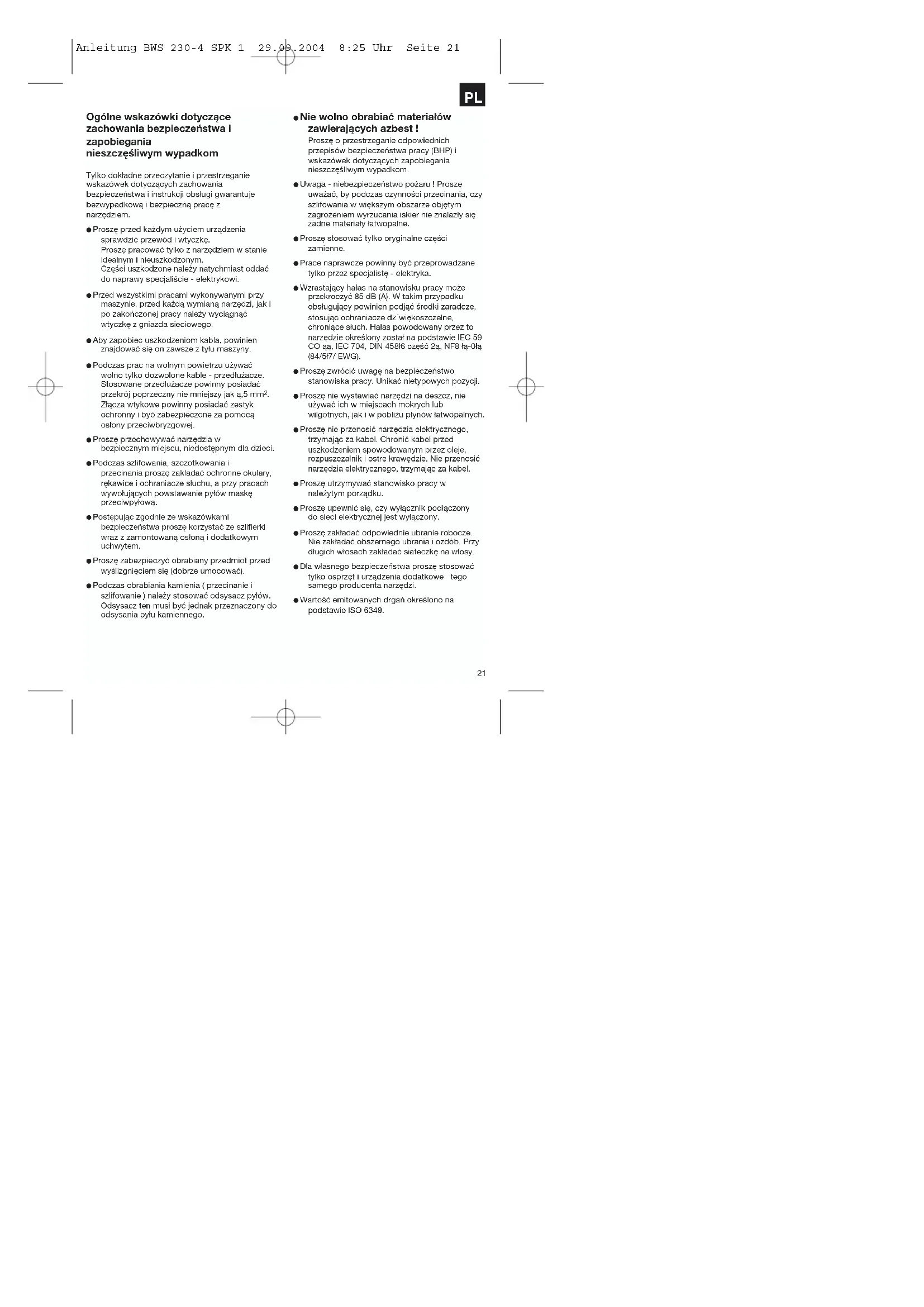

Ogólne wskazówki dotyczące zachowania bezpieczeństwa i zapobiegania nieszczęśliwym wypadkom

Tylko dokładne przeczytanie i przestrzeganie wskazówek dotyczących zachowania bezpieczeństwa i instrukcji obsługi gwarantuje bezwypadkową i bezpieczną pracę z narzędziem.

• Proszę przed każdym użyciem urządzenia sprawdzić przewód i wtyczkę. Proszę pracować tylko z narzędziem w stanie idealnym i nieuszkodzonym. Części uszkodzone należy natychmiast oddać do naprawy specjalisiće - elektrykowi.
• Przed wszystkimi pracami wykonywanymi przy maszynie, przed każdą wymianą narzędzi, jak i po zakończonej pracy należy wyciągnąć wtyczkę z gniazda sieciowego.
• Aby zapobiec uszkodzeniom kabla, powinien znajdować się on zawsze z tyłu maszyny.
• Podczas prac na wolnym powietrzu używać wolno tylko dozwolone kable - przedłużacze. Stosowane przedłużacze powinny posiadać przekrój poprzeczny nie mniejszy jak a,5 mm^2 . Złącza wtykowe powinny posiadać zestyk ochronny i być zabezpieczone za pomocą osłony przeciwbryzgowej.
  ● Proszę przechowywać narzędzia w bezpiecznym miejscu, niedostępnym dla dzieci.
• Podczas szlifowania, szczotkowania i przecinania proszę zakładać ochronne okulary, rękawice i ochraniacze słuchu, a przy pracach wywołujących powstawanie pytów maskę przeciwpyłową.
• Postępując zgodnie ze wskazówkami bezpieczeństwa proszę korzystać ze szlifierki wraz z zamontowaną osłoną i dodatkowym uchwytem.
• Proszę zabezpieczyć obrabiany przedmiot przed wyślizgnięciem się (dobrze umocować).
• Podczas obrabiania kamienia ( przecinanie i szlifowanie) należy stosować odsysacz pyłów. Odsysacz ten musi być jednak przeznaczony do odsysania pyłu kamiennego.

- Nie wolno obrabiać materiałów zawierających azbest!

Proszę o przestrzeganie odpowiednich przepisów bezpieczeństwa pracy (BHP) i wskazówek dotyczących zapobiegania nioszczęśliwym wypadkom.

• Uwaga - niebezpieczeństwo pożaru! Proszę uważać, by podczas czynności przecinania, czy szlifowania w większym obszarze objętym zagrożeniem wyrzucania iskier nie znalazły się żadne materiały łatwopalne.
  ● Proszę stosować tylko oryginalne części zamienne.
• Prace naprawcze powinny być przeprowadzane tylko przez specjalistę - elektryka.
• Wzrastający hałas na stanowisku pracy może przekroczyć 85 dB (A). W tokarn przypadku obsługujący powinien podjąć środki zaradcze, stosując ochraniacze dź*Aękoszczelne, chroniące słuch. Hała powodowany przez to narzędzie określony został na podstawie IEC 59 CO aą, IEC 704, DIN 45816 część 2a, NF8 lą-0łą (84/517/ EWG).
  ● Proszę zwrócić uwagę na bezpieczeństwo stanowiska pracy. Unikać nietypowych pozycji.
  ● Proszę nie wystawiać narzędzi na deszcz, nie używać ich w miejscach mokrych lub wilgotnych, jak i w pobliżu płynów latwopalnych.
• Proszę nie przenosić narzędzia elektrycznego, trzymając za kabel. Chronić kabel przed uszkodzeniem spowodowanym przez oleje, rozpuszczalnik i ostre krawędzie. Nie przenosić narzędzia elektrycznego, trzymając za kabel.
  ● Proszę utrzymywać stanowisko pracy w należytym porządku.
  ● Proszę upewnić się, czy wyłącznik podłączony do sieci elektrycznej jest wyłączony.
• Proszę zakładać odpowiednie ubranie robocze. Nie zakładać obszernego ubrania i ozdob. Przy długich włosach zakładać siateczkę na włosy.
• Dla własnego bezpieczeństwa proszę stosować tylko osprzęt i urządzenia dodatkowe tego samego producenta narzędzi.
• Wartość emitowanych organi określono na podstawie ISO 6349.

PL

PL

Instrukcja obsługi szlifierki z końcówką kątową

ZASTOSOWANIE

Szlifierka z końcówką kątową przeznaczona jest do przecinania i szlifowania zgrubnego metali i kamieni za pomocą odpowiednich ściemic przeznaczonych do przecinania i zdzierania.

NAPIE CIE

Przed włączeniem proszę sprawdzić, czy napięcie podane na tabliczce znamionowej odpowiada napięciu sieciowemu. Napięcie sieciowe nie powinno w żadnym wypadku odbiegać od podanego napięcia i przekraczać 10%.

WYŁĄCZNIK

Szlifierka kątowa wyposażona jest w wyłącznik bezpieczeństwa zapobiegający wypadkom. W celu włączenia urządzenia należy przesunąć do przodu suwak na włączniku i wcisnąć do dołu. W celu wyłączenia należy zwolnić włącznik.

WYMIANA ŚCIERNIC

Wyciągnąć wtyczkę z sieci! Ściemicę można latwo wymienić poprzez zastosowanie blokady wrzeclona.

Nacisnąć blokadę wrzeciona, ściernica zostaje umocowana. Nakrętkę kołnierzową odkręcić za pomocą klucza do nakrętek okrągłych czołowych otworowych. Wymienić ściernicę do szlifowania lub przecinania i przymocować ponownie

nakrętkę za pomocą klucza.

Uwaga

Blokadę wrzeciona naciskać tylko wtedy, gdy

wyłączone są silnik i wrzeciono ściernicy! Podczas wymiany ściernic należy przez cały czas naciskać blokadę wrzeciona!

Do ściernic przeznaczonych do szlifowania i przecinania o grubości do ok. 3 mm należy przymocować stronę czołową nakrętkę kołnierzową

BIEG PRÓBNY NOWYCH ŚCIERNIC

Po zamontowaniu ściernic szlifierka powinna pracować co najmniej 1 minutę na biegu jałowym. Wibrujące tarcze natychmiast wymienić.

ŚCIERNICE

Ściemica szlifująca lub przecinająca nie może być większa od wskazanej średnicy. Proszę skontrolować przed rozpoczęciem pracy liczbe obrotów ściernic. Prędkość obrotowa ściernic musi być większa od prędkości obrotowej biegu

jałowego szlifierki z końcówką kątową.

Proszę stosować tylko ściernice o maksymalnej

liczbie obrotów 6.600 min

i dopuszczalnej prędkości obrotowej 80m/ sek..

WSKAZÓWKI PRACY Szlifowanie zgrubne

Najlepsze wyniki przy szlifowaniu zgrubnym osiąga się wtedy, gdy ściernica założona jest pod kątem 30° do 40° w stosunku do płaszczyzny szlifowania, a następnie równomiernie posuwana jest ruchem posuwisto - zwrotnym nad obrabianym materiałem.

Przecinanie ściernica

Podczas przecinania proszę nie przechyląć szlifierki skośnie w stosunku do płaszczyzny szlifowania. Krawędzie skrawające ściernicy muszą być idealne. Do przecinania kamioni twardych proszę używać najlepiej tarcz diamentowych.

Nie wolno obrabiać materiałów zawierających azbest!

Proszę nie używać do szlifowania zgrubnego ściernic tarczowych przeznaczonych do przecinania.

DANE TECHNICZNE

Napięcie znamionowe : 230 óL - 50 Hz

Pobór mocy : 2000 W

Prędkość obrotowa

biegu jałowego : 6.500 min

Max. Ć ściernicy tarczowej : 230 mm

Gwint wrzeciona napędowego : M 14

Poziom ciśnienia akustycznego LPA : 70 dB (A)

Poziom ciśnienia akustycznego LWA : 85 dB (A)

Wibracja a_N

2,5 m/s²

Izolacja ochronna II / ☐

Waga 5,8 kg

Rozmieszczenie kołnierzy przy zastosowaniu ściernic tarczowych do szlifowania i przecinania

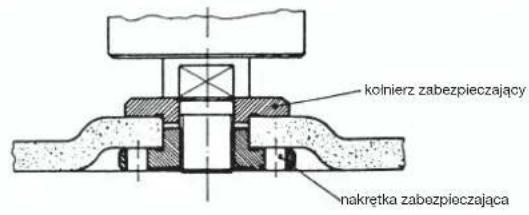

1 Rozmieszczenie kołnierzy przy zastosowaniu ściernicy tarczowej wykorbionej lub prostej

kolnierz zabezpieczający nakrętka zabezpieczająca

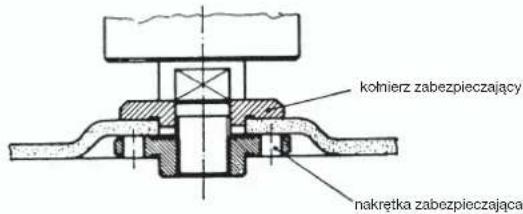

2 Rozmieszczenie kołnierzy przy zastosowaniu wykorbionej ściemicy tarczowej do przecinania

kolnierz zabezpieczający nakrętka zabezpieczająca

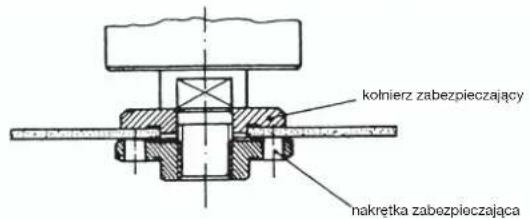

3 Rozmieszczenie kołnierzy przy zastosowaniu prostej ściernicy tarczowej do przecinania

kolnierz zabezpieczający nakrętka zabezpieczająca

PL

23

RUS

Okres gwarancji zaczyna się od momentu kupna urządzenia i kończy się po upływie 2 roku. Gwarancja obejmuje wadliwe wykonanie wyrobu oraz wady w materiale lub w funkcjonowaniu urządzenia.

Klient nie płaci za potrzebne do usunięcia usterki części zamienne oraz za czas pracy.

Producent nie odpowiada za szkody pośrednie. Państwa serwis obsługi klientów
