Typ produktu	Szlifierka kątowa
Marka	Bavaria by Einhell
Model	BWS 115/850-3
Moc pobierana	850 W
Prędkość obrotowa na biegu jałowym	11 000 obr./min
Maksymalna średnica tarczy	115 mm
Gwint wrzeciona	M14
Poziom ciśnienia akustycznego (LPA)	85,9 dB(A)
Poziom mocy akustycznej (LWA)	98,9 dB(A)
Wibracje	8,9 m/s²
Waga	2,2 kg
Podwójna izolacja	Tak (klasa II)
Napięcie zasilania	230 V - 240 V
Częstotliwość	50 Hz
Przełącznik	Przełącznik bezpieczeństwa z blokadą
Blokada wrzeciona	Tak
Osłona ochronna	W zestawie
Dodatkowy uchwyt	W zestawie
Zastosowanie	Szlifowanie i cięcie
Kompatybilne materiały	Metal, kamień (z wyjątkiem azbestu)
Akcesoria w zestawie	Klucz do tarcz, kołnierz mocujący, nakrętka kołnierza
Konserwacja	Czyścić szczeliny wentylacyjne; wymieniać szczotki węglowe parami
Zasady bezpieczeństwa	Nosić okulary ochronne, rękawice, ochronniki słuchu, maskę oddechową
Normy	CE, IEC 59 CO 11, IEC 704, DIN 45635

Często zadawane pytania - BWS 115/850-3 Bavaria by Einhell

Jak wymienić tarczę w szlifierce BWS 115/850-3?

Odłącz wtyczkę sieciową. Użyj blokady wrzeciona, aby zablokować wrzeciono. Odkręć nakrętkę kołnierza za pomocą klucza do tarcz. Wymień tarczę i dokręć nakrętkę. Upewnij się, że blokada wrzeciona jest wciśnięta przez cały czas operacji.

Jaka jest prędkość obrotowa na biegu jałowym tej szlifierki?

Prędkość obrotowa na biegu jałowym wynosi 11 000 obr./min.

Jakiego sprzętu ochronnego powinienem używać?

Nosić okulary ochronne, rękawice, ochronniki słuchu oraz maskę oddechową podczas prac powodujących powstawanie pyłu.

Czy można ciąć kamień tą szlifierką?

Tak, z odpowiednią tarczą (diamentowa do twardego kamienia). Wymagany jest atestowany system odsysania pyłu. Azbest jest surowo zabroniony.

Jaka jest moc tego urządzenia?

Moc pobierana wynosi 850 W.

Jak czyścić szlifierkę?

Utrzymuj szczeliny wentylacyjne w czystości, aby zapewnić prawidłowe chłodzenie. Używaj suchej szmatki. Nie używaj rozpuszczalników.

Co robić w przypadku nadmiernych wibracji?

Natychmiast zatrzymaj urządzenie. Wymień tarczę, jeśli to konieczne. Po zamontowaniu nowej tarczy przeprowadź próbę na biegu jałowym przez co najmniej minutę.

Jak używać blokady wrzeciona?

Naciskaj blokadę tylko wtedy, gdy silnik i wrzeciono są zatrzymane. Pozwala zablokować wrzeciono, aby ułatwić wymianę tarczy.

Jakie tarcze są kompatybilne?

Tarcze o maksymalnej średnicy 115 mm, z minimalną prędkością obrotową 11 000 obr./min i prędkością obwodową 80 m/s. Używaj atestowanych tarcz.

Jaka jest waga szlifierki?

Waga wynosi 2,2 kg.

INSTRUKCJA OBSŁUGI BWS 115/850-3 Bavaria by Einhell

D Bedienungsanleitung für Winkelschleifer
GB Operating Instructions Right-angle Grinder
F Instructions de service pour meuleuse d'angle
NL Gebruiksaanwijzing Haakse slijper
① Istruzioni per l'uso della smerigliatrice angolare
DK Brugsanvisning Vinkelsliber
PL Instrukcja obsługi szlifierki z końcówką kątową
Инструкция по эксплуатации угловой шлифовальной машины
H Használati utasítás Szögletköszörülőhöz
HR Naputak za uporabu kutne brusilice

1

CE

Art.-Nr.: 44.301.70

I.-Nr.: 01013

Einholl®

bavaria

BWS 115/850-2

© Bitte Seite 2 ausklappen
© Please pull out page 2
© Veuillez ouvrir les page 2
© Gelieve bladzijden 2 te ontvouven
① Aprire le pagine dalle 2
© Fold siderne 2 ud
PL Prosze 2
(H) Kérjük a 2 - ig levő oldalakat szétnyitni.
Molimo Vas da otvorite stranice 2
⑩ Пожалуйста, раскройте страницы 2

Przestregać instrukcji obsługi

Stosować okulary ochronne

1. Blokada wrzeciona
2. Kołpak ochronny
3. Kołnierz mocujący*
4. Ściemica tarczowa
5. Nakrętka kołnierzowa*

F

Ogólne wskazówki dotyczące zachowania bezpieczeństwa i zapobiegania nieszczęśliwym wypadkom

Tylko dokładne przeczytanie i przestrzeganie wskazówek dotyczących zachowania bezpieczeństwa i instrukcji obsługi gwarantuje bezwypadkową i bezpieczną pracę z narzędziem.

• Proszę przed każdym użyciem urządzenia sprawdzić przewód i wtyczkę. Proszę pracować tylko z narzędziem w stanie idealnym i nieuszkodzonym. Części uszkodzone należy natychmiast oddać do naprawy specjalisiće - elektrykowi.
• Przed wszystkimi pracami wykonywanymi przy maszynie, przed każdą wymianą narzędzi, jak i po zakończonej pracy należy wyciągnąć wtyczkę z gniazda sieciowego.
• Aby zapobiec uszkodzeniom kabla, powinien znajdować się on zawsze z tyłu maszyny.
• Podczas prac na wolnym powietrzu używać wolno tylko dozwolone kable - przedłużacze. Stosowane przedłużacze powinny posiadać przekrój poprzeczny nie mniejszy jak a,5 mm ^2 . Złącza wtykowe powinny posiadać zestyk ochronny i byó zabezpieczone za pomocą osłony przeciwbryzgowej.
  ● Proszę przechowywać narzędzia w bezpiecznym miejscu, niedostępnym dla dzieci.
• Podczas szlifowania, szczotkowania i przecinania proszę zakładać ochronne okulary, rękawice i ochraniacze słuchu, a przy pracach wywołujących powstawanie pytów maskę przeciwpyłową.
• Postępując zgodnie ze wskazówkami bezpieczeństwa proszę korzystać ze szlifierki wraz z zamontowaną osłoną i dodatkowym uchwytem.
• Proszę zabezpieczyć obrabiany przedmiot przed wyślizgnięciem się (dobrze umocować).
• Podczas obrabiania kamienia ( przecinanie i szlifowanie) należy stosować odsysacz pytów. Odsysacz ten musi być jednak przeznaczony do odsysania pyłu kamiennego.

- Nie wolno obrabiać materiałów zawierających azbest!

Proszę o przestrzeganie odpowiednich przepisów bezpieczeństwa pracy (BHP) i wskazówek dotyczących zapobiegania nioszczęśliwym wypadkom.

• Uwaga - niebezpieczeństwo pożaru! Proszę uważać, by podczas czynności przecinania, czy szlifowania w większym obszarze objętym zagrożeniem wyrzucania iskier nie znalazły się żadne materiały łatwopalne.
  ● Proszę stosować tylko oryginalne części zamienne.
• Prace naprawcze powinny być przeprowadzane tylko przez specjalistę - elektryka.
• Wzrastający hałas na stanowisku pracy może przekroczyć 85 dB (A). W takim przypadku obsługujący powinien podjąć środki zaradcze, stosując ochraniacze dź*Ałkoszczelne, chroniące słuch. Hałas powodowany przez to narzędzie określony został na podstawie IEC 59 CO aą, IEC 704, DIN 45816 część 2a, NF8 lą-0łą (84/517/ EWG).
  ● Proszę zwrócić uwagę na bezpieczeństwo stanowiska pracy. Unikać nietypowych pozycji.
  ● Proszę nie wystawiać narzędzi na deszcz, nie używać ich w miejscach mokrych lub wilgotnych, jak i w pobliżu płynów latwopalnych.
• Proszę nie przenosić narzędzia elektrycznego, trzymając za kabel. Chronić kabel przed uszkodzeniem spowodowanym przez oleje, rozpuszczalnik i ostre krawędzie. Nie przenosić narzędzia elektrycznego, trzymając za kabel.
  ● Proszę utrzymywać stanowisko pracy w należytym porządku.
  ● Proszę upewnić się, czy wyłącznik podłączony do sieci elektrycznej jest wyłączony.
• Proszę zakładać odpowiednie ubranie robocze. Nie zakładać obszernego ubrania i ozdob. Przy długich włosach zakładać siateczkę na włosy.
• Dla własnego bezpieczeństwa proszę stosować tylko osprzęt i urządzenia dodatkowe tego samego producenta narzędzi.
  ● Wartość emitowanych organi określono na podstawie ISO 5349.

Instrukcja obsługi szlifierki z końcówką kątową

ZASTOSOWANIE

Szlifierka z końcówką kątową przeznaczona jest do przecinania i szlifowania zgrubnego metali i kamieni za pomocą odpowiednich ściemic przeznaczonych do przecinania i zdzierania.

NAPIE CIE

Przed włączeniem proszę sprawdzić, czy napięcie podane na tabliczce znamionowej odpowiada napięciu sieciowemu. Napięcie sieciowe nie powinno w żadnym wypadku odbiegać od podanego napięcia i przekraczać 10%.

WYŁACZNIK

Szilifierka z końcówką kątową zaopatrzona jest w wyłącznik bezpieczeństwa, mający za zadanie zapobleganie nieszczęślifywym wypadkom. W celu włączenia przesunąć przycisk do przodu i naciskać, aż do wzbienia zapadki. W celu wyłączenia szilifierki nacisnąć przycisk, który wraca do pozycji wyjściowej.

WYMIANA ŚCIERNIC

Wyciągnąć wtyczkę z sieci!

Sciemieć można łatwo wymienić poprzez zastosowanie blokady wrzeciona. Nacisnąć blokadę wrzeciona, ściernica zostaje umocowana. Nakrętkę końierzową odkręcić za pomocą klucza do nakrętek okrągłych czołowych otworowych. Wymienić ściernieć do szlifiowania lub przecinania i przymocować ponownie nakrętkę za pomocą klucza.

Uwaga :

Blokade wrzeciona naciskać tylko wtedy, gdy wyłączone są silnik i wrzeciono ściernicy! Podczas wymiany ściernic należy przez cały czas naciskać blokade wrzeciona!

Do ściernic przeznaczonych do szlifowania i przecinania o grubości do ok. 3 mm należy przymocować stronę czołową nakrętkę kołnierzową.

BIEG PRrBNY NOWYCH ŚCIERNIC

Po zamontowaniu ściernic szlifierka powinna pracować co najmniej 1 minutę na biegu jałowym. Wibrujące tarcze natychmiast wymienić.

ŚCIERNICE

Ściemica szlifująca lub przecinająca nie może być większa od wskazanej średnicy.

Proszę skontrolować przed rozpoczęciem pracy liczbę obrotów ściernic. Prędkość obrotowa ściernic musi być większa od prędkości obrotowej biegu jalowego szlifierki z końcówką kątową.

Proszę stosować tylko ściernice o maksymalnej liczbie obrotów 11.000 min ^-1

i dopuszczalnej prędkości obrotowej 80m/ sek..

WSKAZrWKI PRACY Szlifowanie zgrubne

Najlepsze wyniki przy szlifowaniu zgrubnym osiąga się wtedy, gdy ściernica założona jest pod kątem 30' do 40° w stosunku do płaszczyzny szlifowania, a następnie równomiernie posuwana jest ruchem posuwisto - zwrotnym nad obrabianym materiałem.

Przecinanie ściernica

Podczas przecinania proszę nie przechycłać szlifierki skośnie w stosunku do płaszczyzny szlifowania. Krawędzie skrawające ściernicy muszą być idealne. Do przecinania kamienł twardych proszę używać najlepiej tarcz diamentowych.

Nie wolno obrabiać materiałów zawierających azbest!

Proszę nie używać do szlifowania zgrubnego ściernic tarczowych przeznaczonych do przecinania.

DANE TECHNICZNE

Napięcie znamionowe : 230 óL - 50 Hz

Pobór mocy : 850 W

Prędkość obrotowa

biegu jałowego : 11.000 min -1

Max. C ściernicy tarczowej : 115 mm

Gwint wrzeciona napędowego : M 14

Poziom ciśnienia akustycznego LPA : 85,9 dB (A)

Poziom ciśnienia akustycznego LWA : 98,9 dB (A)

Wibracja a _N 8,9 m/s ^2

Izolacja ochronna II / ☐

Waga 2,2 kg

PL

Rozmieszczenie kołnierzy przy zastosowaniu ściernic tarczowych do szlifowania i przecinania

1 Rozmieszczenie kołnierzy przy zastosowaniu ściemicy tarczowej wykorbionej lub prostej

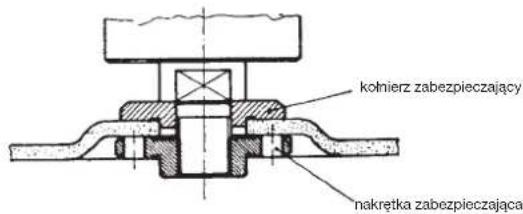

2 Rozmieszczenie kołnierzy przy zastosowaniu wykorbionej ściemicy tarczowej do przecinania

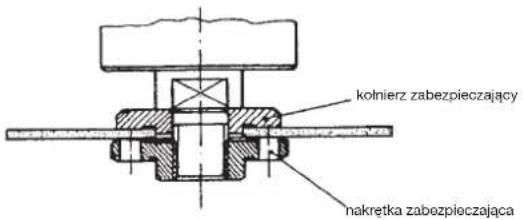

3 Rozmieszczenie kołnierzy przy zastosowaniu prostej ściernicy tarczowej do przecinania

24

(PL) Oświadczenie o zgodności z normami Europejskiej Wspólnoty

SK Vyhåsenie EU o konformite

Winkelschleifer BWS 115/850-2

Nżej podpisany oświadcza w imieniu firmy, że produkt jest zgodny z następującymi wytycznymi i normami.

Zastrzega się wprowadzanie zmian technicznych

Okres gwarancji zaczyna się od momentu kupna urządzenia i kończy się po upływie 2 roku. Gwarancja obejmuje wadliwe wykonanie wyrobu oraz wady w materiale lub w funkcjonowaniu urządzenia.

Klient nie płaci za potrzebne do usunięcia usterki części zamienne oraz za czas pracy.

Producent nie odpowiada za szkody pośrednie. Państwa serwis obsługi klientów
