Producttype	Haakse slijper
Merk	Bavaria by Einhell
Model	BWS 115/850-3
Opgenomen vermogen	850 W
Onbelast toerental	11 000 tpm
Max. slijpschijfdiameter	115 mm
Spindel draad	M14
Geluidsdrukniveau (LPA)	85,9 dB(A)
Geluidsvermogniveau (LWA)	98,9 dB(A)
Trilling	8,9 m/s²
Gewicht	2,2 kg
Dubbele isolatie	Ja (klasse II)
Netspanning	230 V - 240 V
Frequentie	50 Hz
Schakelaar	Veiligheidsschakelaar met vergrendeling
Spindelvergrendeling	Ja
Beschermkap	Inbegrepen
Extra handgreep	Inbegrepen
Gebruik	Ontbramen en snijden
Geschikte materialen	Metaal, steen (behalve asbest)
Meegeleverde accessoires	Pensleutel, klemflens, flensmoer
Onderhoud	Reinig de ventilatiesleuven; vervang koolborstels per paar
Veiligheidsvoorschriften	Draag een veiligheidsbril, handschoenen, gehoorbescherming, ademmasker
Normen	CE, IEC 59 CO 11, IEC 704, DIN 45635

Veelgestelde vragen - BWS 115/850-3 Bavaria by Einhell

Hoe verwissel ik de schijf op de haakse slijper BWS 115/850-3?

Ontkoppel de stekker. Gebruik de spindelvergrendeling om de spindel te blokkeren. Open de flensmoer met de pensleutel. Vervang de schijf en draai de moer weer vast. Zorg ervoor dat de spindelvergrendeling ingedrukt blijft tijdens de hele handeling.

Wat is het onbelast toerental van deze slijper?

Het onbelast toerental is 11 000 tpm.

Welke beschermingsmiddelen moet ik gebruiken?

Draag een veiligheidsbril, handschoenen, gehoorbescherming en een ademmasker bij werkzaamheden die stof veroorzaken.

Kan ik steen snijden met deze slijper?

Ja, met een geschikte schijf (diamantslijpschijf voor harde steen). Een goedgekeurde stofafzuiging is nodig. Asbest is strikt verboden.

Wat is het vermogen van dit apparaat?

Het opgenomen vermogen is 850 W.

Hoe reinig ik de slijper?

Houd de ventilatiesleuven schoon voor een goede koeling. Gebruik een droge doek. Gebruik geen oplosmiddelen.

Wat te doen bij overmatige trillingen?

Stop het apparaat onmiddellijk. Vervang de schijf indien nodig. Voer een onbelaste proefrun van minstens één minuut uit na montage van een nieuwe schijf.

Hoe gebruik ik de spindelvergrendeling?

Duw de vergrendeling alleen in wanneer de motor en spindel stilstaan. Hiermee wordt de spindel geblokkeerd om de schijf te kunnen vervangen.

Welke schijven zijn compatibel?

Schijven met een maximale diameter van 115 mm, een minimaal toerental van 11 000 tpm en een omtreksnelheid van 80 m/s. Gebruik goedgekeurde slijpschijven.

Wat is het gewicht van de slijper?

Het gewicht is 2,2 kg.

GEBRUIKSAANWIJZING BWS 115/850-3 Bavaria by Einhell

Gebruiksaanwijzing in acht nemen

Veiligheidsbril dragen

1 Spilvergrendeling
2 Beschermkap
3 Spanflens
4 Slijpschijf
5 Flensmoer *

DK

Algemene veiligheidsaanwijzingen en ongevallenpreventie

Het werken zonder gevaar en ongevallen met het gereedschap is slechts gewaarborgd als U de veiligsheidsrichtlijnen en de handleiding volledig leest en de daarin voorkomende aanwijzingen naleeft.

• Controleer voor ieder gebruik het toestel, de aansluitkabel en de stekker. Werk enkel met een correct en intact toestel. Beschadigde onderdelen moeten onmidelijk door een elektro-vakman vernieuwd worden.
• Vóór iedere werkzaamheid aan de machine, vóór iedere verwisseling van gereedschap alsook bij niet-gebruik moet de netstekker uit het stopcontact getrokken worden.
• Teneinde een beschadiging van de netkabel te voorkomen, de netkabel altijd naar achteren van de machine wegleiden.
• Bij het werken in open lucht mogen slechts hlervoor goedgekeurde verlengkabels gebruikt worden. De gebruikte verlengkabels moeten een minimum doorsnede van 1,5 mm² hebben. De stekverbindingen moeten van aardingscontacten voorzien en tegen spatwater beschermd zijn.
• Bewaar de gereedschappen veilig en voor kinderen onbereikbaar.
• Draag bij het slijpen, borstelen en snijden altijd een beschembril, veiligheidshand-schoenen en een gehoorbeschemerer en bij stof veroorzakende werkzaamheden een adembeschermmasker.
• Om veiligheidsredenen mag de haakse slijper enkel met gemonteerde beschermkap en extra handgreep gebruikt worden.
• Beveilig het te bewerken werkstuk tegen verschuiven (vastschroeven).
• Bij het bewerken (snijden en slijpen) van steen moet een stofafzuiging gebruikt worden. De stofafzuiging moet voor het afzulgen van stof afkomstig van stenen toegelaten zijn.

- Asbest-houdende materialen mogen niet bewerkt worden.

De overeenkomstige voorschriften ter voorkoming van ongevallen (VBG 119) van de ongevallen-verzekering in acht nemen.

• Let op brandgevaar! Zorg ervoor dat bij het snijden en slijpen van materialen zich geen brandbare materialen in de uitgebreide zone van de wegspringende vonken bevinden.
• Gebruik enkel originele onderdelen.
• Herstellingen mogen enkel door een elektrovakman uitgevoerd worden.
• De geluidsontwikkeling aan de werkplaats kan 85 dB (A) overschrijden. In dit geval zijn maatregelen ter geluidwering en ter bescherming van het gehoor noodzakelijk voor de bediener. Het geluid van dit elektro-gereedschap wordt gemeten volgens IEC 59 CO 11, IEC 704, DIN 45635 deel 21, NFS31-031 (84/537/EG).
• Zorg ervoor dat U bij het werken veilig staat. Vermijd abnormale lichaamshoudingen.
• Stel Uw elektro-gereedschap niet bloot aan de regen. Gebruik elektro-gereedschappen niet in een natte of vochtige omgeving en niet in de nabijheid van brandbare vloeistoffen.
• Draag het elektro-gereedschap niet aan de netkabel. Bescherm de netkabel tegen beschadiging door olie, oplosmiddelen en scherpe kanten. Draag het elektro-gereedschap niet aan de kabel.
  ● Hou Uw werkplaats in orde.
• Vergewis U zich dat de schakelaar uitgeschakeld is als U de machine aan het stroomnet aansluit.
• Draag de gepaste werkkledij. Draag geen wijde kledij en geen sieraden. Draag bij lang haar een haarnet.
• Gebruik voor Uw eigen veiligheid slechts accessoires en hulpapparaten van de fabricant van het gereedschap
  ● Trillingswaarde gemeten aan hat handvat volgens ISO 5349.

NL

Handleiding voor haakse slijper

De machine is licht en handig; ze is beschermend geïsoleerd en opgebouwd volgens de internationale voorschriften CEE20. De machine heeft een lange levensduur, indien ze volgens deze instructies onderhouden wordt.

SPANNING

Controleer vóór ingebruikneming of de spanning aangeduid op het kenplaatje overeenkomt met de netspanning. De netspanning mag in geen geval meer dan 10 % van de aangeduid nominale spanning afwijken.

SCHAKELAAR

De haakse slijper is voorzien van een veiligheidsschakelaar ter voorkoming van ongevallen. Om de schakelaar in te schakelen de toets naar voren schuiven en voor het vastzetten indrukken. Het uitschakelen van de haakse slijper gebeurt door de toets opnieuw in te drukken. De toets springt dan terug in de uitgangspositie.

VERWISSELEN VAN SLIJPSCHIJVEN

Netstekker uit het stopcontact trekken.

Eenvoudige verwisseling van schijf door spilvergrendeling. De spilvergrendeling indrukken en de slijpschijf vergrendelen. De flensmoer met behulp van de voorgatsleutel open draalen. Verwissel van slijp- of snijschijf en draai dan de flensmoer met de voorgatsleutel weer vast.

Let op!

De spilvergrendeling slechts bij stilstaande motor en slijspil drukken!

De spilvergrendeling moet U bij het verwisselen van schijf blijven drukken.

Bij slijp- of snijschijven tot ongeveer 3 mm dikte de flensmoer met de vlakke kant naar de slijp- of snijschijf vastschroeven.

PROEFDRAAIEN VAN NIEUWE SLIJPSCHIJVEN

De haakse slijper met gemonteerde slijp- of snijschijf minstens 1 minuut vrij laten lopen. Vibrerende schijven onmiddellijk vervangen.

MOTOR

De motor moet tijdens de bewerking goed verlucht worden. Daarom moeten de verluchtingsopeningen altijd schoon gehouden worden.

KOOLBORSTELS

Indien de koolborstels verbrand, gebroken of korter zijn dan 5 mm, moeten ze door originele koolborstels vervangen worden. Vernieuw de koolborstels altijd paarsgewijs.

SLIJPSCHIJVEN

De slijp- of snijschijf mag nooit groter zijn dan de voorgeschreven diameter. Controleer vóór het gebruik van de slijp- of snijschijf haar aangeduid toerental. Het toerental van de slijp- of snijschijf mag nooit hoger zijn dan het nullasttoerental van de haakse slijper.

Gebruik enkel slijp- of snijschijven die toegelaten zijn voor een minimum toerental van 11.000 min ^1 en voor een omtreksnelheid van 80 m/sec.

WERKWIJZE

Schrobsliipen

Het best resultaat bij het schrobslijpen word bereikt als U de slijpschijf in een hoek van 30" tot 40" ten opzichte van het slijpvlak aanzet en gelijkmatig over het werkstuk heen en weer beweegt.

Snijslijpen

Bij het snijden de haakse slijper niet in het snijvlak kantelen. De snijschijf moet een intacte snijrand hebben. Voor het snijden van hard gesteente gebruikt U het best een diamant-snijschijf.

Asbest-houdende materialen mogen niet bewerkt worden!

Gebruik nooit snijschijven voor het schrobslijpen.

TECHNISCHE GEGEVENS

Nominale spanning : 230 V ~ 50 Hz
Opgenomen vermogen : 850 Watt
Toerental onbelast : 11.000 min	-1
Max. schijfdiameter : 115 mm
Draad aandrijfspil : M 14
Geluidsdrukniveau LPA : 85,9 dB (A)
Geluidsprestatieniveau LWA : 98,9 dB (A)
Trillingen e_w	8,9 m/s ^2
Gewicht 2,2 kg
Randgeaard II / ☐

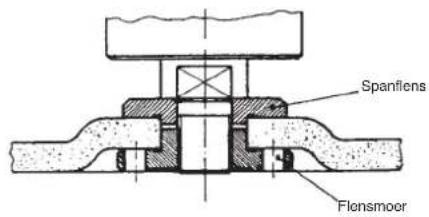

Plaatsing van de flensen bij gebruik van slijpschijfen en snijschijven

1 Plaatsing van de flensen bij gebruik van een gebogen of rechte slijpschijf

2 Plaatsing van de flensen bij gebruik van een gebogen snijschijf

3 Plaatsing van de flensen bij gebruik van een rechte snijschijf

NL

|

NL EC Conformiteitsverklaring

Technische wijzigingen voorbehouden

De garantieduur beginnt op de koopdatum en bedraagt 2 jaare.

De garantie geldt voor gebreken aan de uitvoering of materiaal- en functiefouten.

Da daarvoor benodigde onderdelen en het arbeidsloon worden niet in rekening gebracht.

Geen garantie op verdere schaden.

uw contactpersoon van de klantenservice
