GEBRUIKSAANWIJZING BSG 130 Bavaria by Einhell

D Bedienungsanleitung Schleif- und Gravur-Set
F Mode d'emploi Kit de ponçage et de gravure
NL Gebruiksaanwijzing Slijp- en graveerset

1

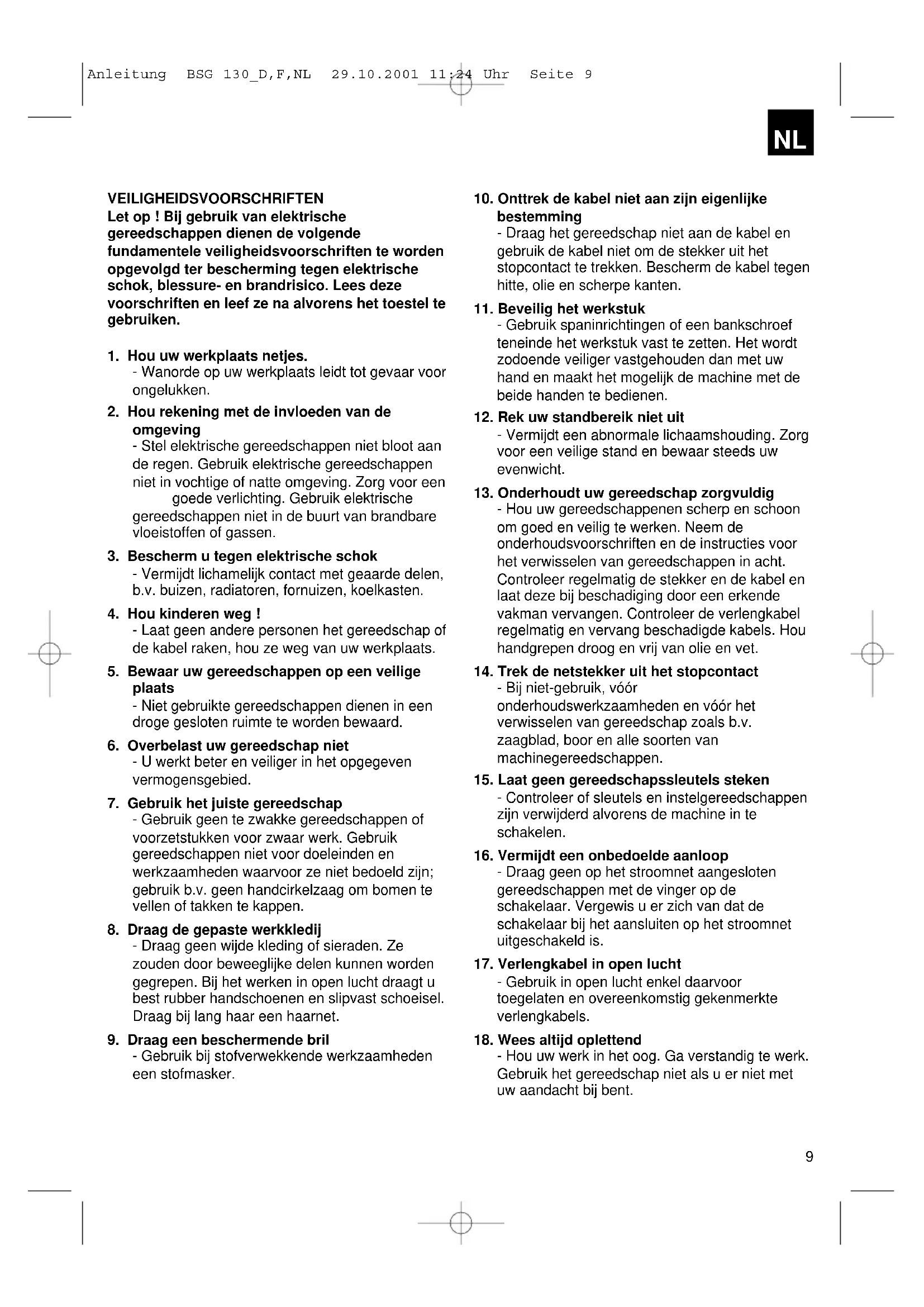

Let op ! Bij gebruik van elektrische gereedschappen dienen de volgende fundamentele veiligheidsvoorschriften te worden opgevolgd ter bescherming tegen elektrische schok, blessure- en brandrisico. Lees deze voorschriften en leef ze na alvorens het toestel te gebruiken.

1. Hou uw werkplaats netjes.

- Wanorde op uw werkplaats leidt tot gevaar voor ongelukken.

2. Hou rekening met de invloeden van de omgeving

- Stel elektrische gereedschappen niet bloot aan de regen. Gebruik elektrische gereedschappen niet in vochtige of natte omgeving. Zorg voor een goede verlichting. Gebruik elektrische gereedschappen niet in de buurt van brandbare vloeistoffen of gassen.

3. Bescherm u tegen elektrische schok

- Vermijdt lichamelijk contact met geaarde delen, b.v. buizen, radiatoren, fornuizen, koelkasten.

4. Hou kinderen weg!

- Laat geen andere personen het gereedschap of de kabel raken, hou ze weg van uw werkplaats.

5. Bewaar uw gereedschappen op een veilige plaats

- Niet gebruikte gereedschappen dienen in een droge gesloten ruimte te worden bewaard.

6. Overbelast uw gereedschap niet

- U werkt beter en veiliger in het opgegeven vermogensgebied.

7. Gebruik het juiste gereedschap

- Gebruik geen te zwakke gereedschappen of voorzetstukken voor zwaar werk. Gebruik gereedschappen niet voor doeleinden en werkzaamheden waarvoor ze niet bedoeld zijn; gebruik b.v. geen handcirkelzaag om bomen te vellen of takken te kappen.

8. Draag de gepaste werkkledij

- Draag geen wijde kleding of sieraden. Ze zouden door beweeglijke delen kunnen worden gegrepen. Bij het werken in open lucht draagt u best rubber handschoenen en slipvast schoeisel. Draag bij lang haar een haarnet.

9. Draag een beschermende bril

- Gebruik bij stofverwekkende werkzaamheden een stofmasker.

10. Onttrek de kabel niet aan zijn eigenlijke bestemming

- Draag het gereedschap niet aan de kabel en gebruik de kabel niet om de stekker uit het stopcontact te trekken. Bescherm de kabel tegen hitte, olie en scherpe kanten.

11. Beveilig het werkstuk

- Gebruik spaninrichtingen of een bankschroef teneinde het werkstuk vast te zetten. Het wordt zodoende veiliger vastgehouden dan met uw hand en maakt het mogelijk de machine met de beide handen te bedienen.

12. Rek uw standbereik niet uit

- Vermijdt een abnormale lichaamshouding. Zorg voor een veilige stand en bewaar steeds uw evenwicht.

13. Onderhoudt uw gereedschap zorgvuldig

- Hou uw gereedschappenen scherp en schoon om goed en veilig te werken. Neem de onderhoudsvoorschriften en de instructies voor het verwisselen van gereedschappen in acht. Controleer regelmatig de stekker en de kabel en laat deze bij beschadiging door een erkende vakman vervangen. Controleer de verlengkabel regelmatig en vervang beschadigde kabels. Hou handgrepen droog en vrij van olie en vet.

14. Trek de netstekker uit het stopcontact

- Bij niet-gebruik, vóór onderhoudswerkzaamheden en vóór het verwisselen van gereedschap zoals b.v. zaagblad, boor en alle soorten van machinegereedschappen.

15. Laat geen gereedschapssleutels steken

- Controleer of sleutels en instelgereedschappen zijn verwijderd alvorens de machine in te schakelen.

16. Vermijdt een onbedoelde aanloop

- Draag geen op het stroomnet aangesloten gereedschappen met de vinger op de schakelaar. Vergewis u er zich van dat de schakelaar bij het aansluiten op het stroomnet uitgeschakeld is.

- Gebruik in open lucht enkel daarvoor toegelaten en overeenkomstig gekenmerkte verlengkabels.

18. Wees altijd oplettend

- Hou uw werk in het oog. Ga verstandig te werk. Gebruik het gereedschap niet als u er niet met uw aandacht bij bent.

NL

19. Controleer uw toestel op beschadigingen.

- Voordat u het gereedschap verder gebruikt dient u de veiligheidsinrichtingen of licht beschadigde onderdelen zorgvuldig op hun behoorlijke en doelmatige werkwijze te controleren. Controleer of de beweeglijke onderdelen naar behoren functioneren en niet klem zitten alsook of onderdelen beschadigd zijn. Alle onderdelen moeten naar behoren gemonteerd zijn en alle voorwaarden van het toestel vervullen.

Beschadigde veiligheidsinrichtingen en onderdelen dienen deskundig door een klantenservice-werkplaats te worden hersteld of vervangen behalve in deze gebruiksaanwijzing anders vermeld. Beschadigde schakelaars dienen door een klantendienst-werkplaats te worden vervangen. Gebruik geen gereedschappen waarvan de schakelaar niet kan worden in- of uitgeschakeld.

20. Let op!

- Voor uw eigen veiligheid gebruik enkel accessoires en bijkomende toestellen die vermeld staan in de gebruiksaanwijzing of door de fabrikant van het gereedschap worden aanbevolen of opgegeven. Het gebruik van andere inzetgereedschappen of accessoires dan vermeld in de gebruiksaanwijzing of in de catalogus kan een gevaar betekenen persoonlijk verwondingen op te lopen.

21. Herstellingen enkel door de elektrovakman

- Dit elektrisch gereedschap beantwoordt aan de desbetreffende veiligheidsbepalingen. Herstellingen mogen enkel door een elektrovakman worden doorgevoerd, anders zouden zich ongelukken voor de gebruiker kunnen voordoen.

22. Sluit de stofafzuiginrichting aan

- Indien inrichtingen voor het aansluiten van stofafzuiginrichtingen voorhanden zijn overtuig u er zich van dat deze aangesloten zijn en gebruikt worden.

23. Geluid

- Het geluid van dit elektrisch gereedschap is gemeten volgens SO 3744, NFS 31-031 (84/537/EWG). Het geluid op de werkvloer kan 85 db (A) overschrijden. In dit geval zijn geluidswerende maatregelen voor de bediener vereist.

Bewaar de veiligheidsvoorschriften goed.

De slijp- en graveerset dient om hout, metaal en kunststoffen in de modelbouw, op de werkplaats en in de huishouding te boren, schuren, ontbramen, polijsten, graveren, snijden, frezen en schoon te maken. Gebruik het gereedschap en de accessoires enkel voor de beschreven toepassingen.

1. Omvang van de levering

1 Aandrijfeenheid
1 Kunststofkoffer
1 Set accessoires

Gewicht van het toestel (zonder verpakking) : 1,78 kg

Spangebied boorkop : ø 3 mm

Geluidsdrukniveau : 82,8 dB(A)

Geluidsvermogen : 95,8 dB(A)

Vibratie a_w : < 2,5 m/s 2

Extra-geïsoleerd

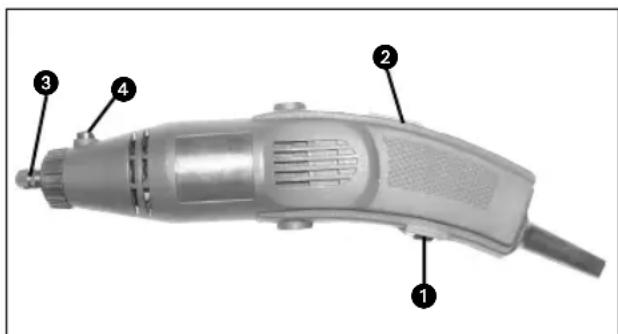

3. Beschrijving van het gereedschap

1 AAN / UIT-schakelaar
2 Toerenregelaar
3 Boorkopmoer
4 Arrêteerknop voor boorkop

4. Inbedrijfstelling

●Vergewis u zich ervan dat de aandrijfeenheid uitgeschakeld is.
- Vergelijk of de netspanning vermeld op het kentplaatje van het nettoestel overeenkomt met de voorhanden zijnde netspanning. Steek dan de stekker van het nettoestel in het stopcontact.
- Sluit de spiraalkabel van de aandrijfeenheid aan op het nettoestel.

Inzetten van de verschillende gereedschappen

De aandrijfeenheid uitschakelen en haar stekker uit het nettoestel trekken alvorens gereedschappen in te zetten (en telkens voordat u gereedschappen verwisselt).

1. Druk de arrêteerbout in en draai de boorkop tot de bout vastklikt.
2. Draai dan de boorkopmoer los.
3. Het gewenste gereedschap in de spanhuls inzetten tot tegen de aanslag en de boorkopmoer terug vastdraaien.

AAN / UIT-schakelaar, toerenregelaar

Schakel de aandrijfeenheid in met de netschakelaar. Het gewenste toerental kunt u op de regelaar instellen.

Het juiste toerental is afhankelijk van het ingezette gereedschap alsook van het te bewerken materiaal.

Werkinstructies

• Oefen enkel matige druk uit op het te bewerken stuk teneinde dit met constant toerental te kunnen bewerken.
• Sterke druk versnelt niet het werkproces maar leidt tot afremmen of stilstand van de aandrijfeenheid en bijgevolg tot overbelasting van de motor.
• Kleine werkstukken moeten voor uw eigen veiligheid worden geborgd d.m.v. een sergeant of een bankschroef.

Aanwijzingen omtrent het afstellen van het toerental

●Kleine frezen/slijppennen : hoog toerental
●Grote frezen/slijppennen : laag toerental
●Fijn afwerken/graveren : aandrijfeenheid houden zoals een balpen.
●Grof bewerken : aandrijfeenheid houden zoals een hamersteel.

5. Onderhoud

Teneinde de levensduur van het gereedschap te verlengen, is het aan te raden dit na gebruik altijd grondig schoon te maken. Gebruik voor het schoonmaken geen oplosmiddelen.

Let op!

Maak het product nooit schoon met stromend water, vooral niet onder hoge druk, anders bestaat gevaar voor persoonlijke ongelukken en materiële schade.

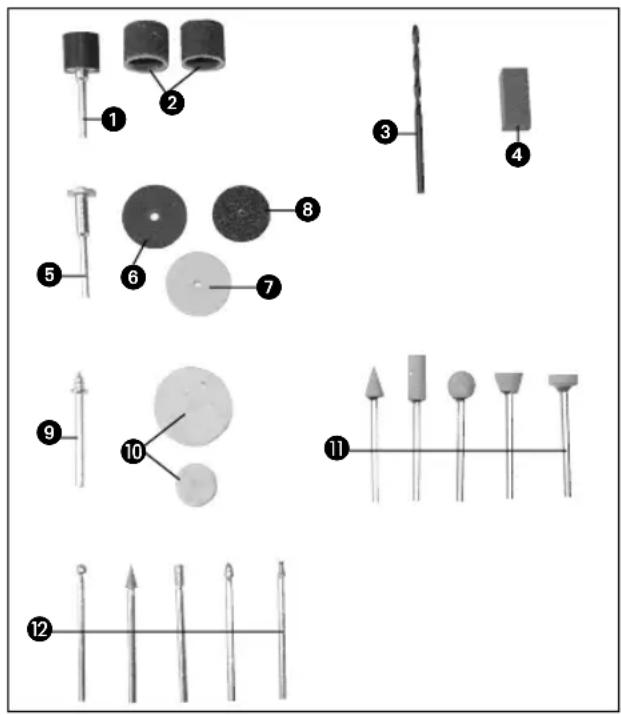

6. Accessoires

1 Slijptrommel
2 Opzetstukken voor slijptrommel
3 HSS-boor
4 Slijpsteen
5 Spandoorn voor slijp- en snijschijven
6 Snijschijf
7 Vel schuurpapier
8 Slijpschijf
9 Houder voor viltpolijstschijf
10 Viltpolijstschijven
11 Slijppennen
12 Graveerpennen

Snijschijven : voor het snijden van metalen en kunststoffen. Te dien einde de s nijschijf op de spandoorn bevestigen.

Graveerpennen : voor het graveren van glas en metaal ter versiering en kenmerking.

Slijppennen : in verschillende slijpkopvormen. voor het slijpen en ontbramen van metaal en kunststof.

HSS-boor : voor boorwerkzaamheden op non-ferrometalen, hout, kunststof en printplaten.

Slijpschijf : voor het schoonmaken en scherpslijpen van messen en gereedschappen. Te dien einde de slijpschijf op de spandoorn bevestigen.

Vel schuurpapier : voor het slijpen en ontbramen van hout en kunststof

Polijstvilt : voor het polijsten van messing, tin, koper enz. Ook in combinatie met polijstpasta's.

Slijpsteen : voor het scherpslijpen van gereedschappen

De bij de omvang van de levering begrepen accessoires kunt u bestellen onder het artikelnummer 44.191.60.01.

D	GB	F	NL	E	P
EG KonformitätserklärungDer Unterzeichnende erklärt im Namen der Firma	EC Declaration of ConformityThe Undersigned declares, on behalf of	Déclaration de Conformité CELe soussigné déclare, au nom de	EC ConformiteitsverklaringDe ondertekenaar verklaart in naam van de firma	Declaracion CE de ConformidadPor la presente, el abajo firmante declara en nombre de la empresa	Declaração de conformidade CEO abaixo assinado declara em nome da empresa
ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar
daß die	that the	que	dat de	que el/la	que
Maschine/Produkt	Machine / Product	la machine / le produit	machine/produkt	máquina/producto	a máquina/o produto
Schleif- und Gravur-Set	Grinding and Engraving Set	Kit de ponçage et de gravure	Slijp- en graveerset	Juego de des barbadora y	Conjunto para rectificare gravar
Marke	produced by:	du fabricant	merk	marca	marca
bavaria
Typ	Type	Type	type	tipo	tipo
BSG 130
– Seriennummer auf dem Produkt – der☑EG Maschinenrichtlinie 89/392/EWG mit Änderungen☑EG Niederspannungs- richtlinie 73/23 EWG☑EG Richtlinie Elektro- magnetische Verträglichkeit 89/336 EWG mit Änderungen entspricht.	– Serial number specified on the product - is in accordance with the☑EC Directive regarding machinery 89/392 EEC, as amended;☑EC Directive regarding low-voltage equipment 73/23 EEC;☑EC Directive regarding electromagnetic compatibility 89/336 EEC, as amended.	– no. série indiqué sur le produit - correspond(ent) à la☑Directive CE relative aux machines 89/392 CEE avec les modifications y apportées;☑Directive CE relative aux basses tensions 73/23 CEE;☑Directive CE relative à la compatibilité électro- magnétique 89/336 CEE avec les modifications y apportées.	– serienummer op het produkt- conform de volgenderichtlijnen is:☑EG machinerichtlijn 89/392/EWG met wijzigingen☑EG laagspanningsrichtlijn 73/23 EWG☑EG richtlijn Elektro- magnetische compatibilité 89/336 EWG met wijzigingen	– No. de serie en el producto: satisface las disposiciones pertinentes siguientes:☑Disposición de maquinaria de la CE 89/392/CEE con modificaciones☑Disposición de baja tensión de la CE 73/23 CEE☑Disposición de la compatibilidad electro- magnética de la CE 89/336 CEE con modificaciones.	– cujo número de série encontra-se no produto - corresponde à☑Directiva da CE de máquinas 89/392/CEE, com alterações☑Directiva da CE de baixa tensão 73/23 CEE☑Directiva da CE de compatibilidade electro- magnética 89/336 CEE, com alterações
EN 50144-1; EN 68; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3
Landau/Isar, den25.04.2000	Landau/Isar, den25.04.2000	Landau/Isar, den25.04.2000	Landau/Isar, den25.04.2000	Landau/Isar, den25.04.2000	Landau/Isar, den25.04.2000
PflaumProdukt-Management	PflaumProdukt-Management	PflaumProdukt-Management	PflaumProdukt-Management	PflaumProdukt-Management	PflaumProdukt-Management

Notizen:

© GARANTIEURKUNDE

De garantieduur beginnt op de koopdatum en bedraagt 2 jaare.
