Producttype	Haakse slijper (slijpmachine)
Merk	Bavaria by Einhell
Model	BWS 230/3
Nominale spanning	230 V ~ 50 Hz
Opgenomen vermogen	2000 W
Onbelaste snelheid	6000 t/min
Max. slijpschijf diameter	230 mm
Spindeldraad	M14
Gewicht	6,4 kg
Dubbele isolatie	Ja (Klasse II)
Geluidsdrukniveau	90 dB(A)
Geluidsvermogensniveau	100,6 dB(A)
Trilling	3 m/s²
Veiligheidsschakelaar	Ja (wip + zijknop)
Spindelstop	Ja
Draaibare handgreep	Ja (90° links en rechts)
Beschermkap	Ja
Extra handgreep	Ja
Voeding	Netvoeding, kabel 230 V
Garantie	24 maanden

Veelgestelde vragen - BWS 230/3 Bavaria by Einhell

Hoe vervang ik de schijf of slijpschijf?

Koppel het apparaat los van het stroomnet. Gebruik de spindelstop om de spindel te blokkeren, draai vervolgens de flensmoer los met de pennenmoersleutel. Vervang de slijpschijf, draai de moer stevig vast. Zorg ervoor dat de spindelstop tijdens de hele bewerking is ingeschakeld.

Welke soorten schijven kan ik gebruiken?

Gebruik uitsluitend slijpschijven of doorslijpschijven met een max. diameter van 230 mm, goedgekeurd voor een toerental van minimaal 11.000 t/min en een omtreksnelheid van 80 m/s. Overschrijd nooit de aanbevolen diameter.

Hoe gebruik ik de veiligheidsschakelaar?

Om in te schakelen, druk tegelijkertijd op de wipschakelaar en de zijknop. Om uit te schakelen, laat de wipschakelaar los. Blokkeer nooit de schakelaar in de 'aan'-stand.

Kan ik metaal en steen snijden?

Ja, met de juiste schijven: doorslijpschijven voor metaal, diamantschijven voor steen. Gebruik nooit doorslijpschijven voor ruw werk. Draag altijd beschermende uitrusting.

Hoe stel ik de draaibare handgreep af?

Trek de oranje vergrendelingsplaat iets omhoog, draai de handgreep 90° naar links of rechts tot deze hoorbaar vastklikt. Controleer voor gebruik of de vergrendeling goed vastzit.

Wat is het vermogen en de snelheid van het apparaat?

Het opgenomen vermogen is 2000 W, het onbelaste toerental is 6000 t/min. Dit zorgt voor efficiënt ruw werk, schuren en zagen.

Hoe onderhoud ik de slijper?

Houd de ventilatiesleuven schoon om oververhitting te voorkomen. Maak het apparaat na gebruik schoon met een droge doek. Gebruik geen oplosmiddelen. Laat de kabel regelmatig controleren.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag altijd een veiligheidsbril, handschoenen, gehoorbescherming en een stofmasker. Werk in een goed geventileerde ruimte, verwijderd van brandbare materialen. Koppel het apparaat los voor het vervangen van accessoires.

Waar kan ik reserveonderdelen vinden?

Gebruik uitsluitend originele reserveonderdelen. Neem contact op met uw dealer of de klantendienst van Einhell Benelux (adres in de handleiding) om onderdelen te bestellen.

Wat moet ik doen als de slijpschijf abnormaal trilt?

Stop onmiddellijk het apparaat en verwijder de slijpschijf. Controleer de balans of vervang deze. Een trillende slijpschijf kan op een defect wijzen. Voer voor elk gebruik een proefloop van minstens één minuut uit.

GEBRUIKSAANWIJZING BWS 230/3 Bavaria by Einhell

1 Spilvergrendeling
2 Beschermkap
3 Spanflens
4 Slijpschijf
5 Flensmoer

DK

Algemene veiligheidsaanwijzingen en ongevallenpreventie

Het werken zonder gevaar en ongevallen met het gereedschap is slechts gewaarborgd als U de veiligsheidsrichtlijnen en de handleiding volledig leest en de daarin voorkomende aanwijzingen naleeft.

• Controleer voor ieder gebruik het toestel, de aansluitkabel en de stekker. Werk enkel met een correct en intact toestel. Beschadigde onderdelen moeten onmidelijk door een elektro-vakman vernieuwd worden.
• Vóór iedere werkzaamheid aan de machine, vóór iedere verwisseling van gereedschap alsook bij niet-gebruik moet de netstekker uit het stopcontact getrokken worden.
• Teneinde een beschadiging van de netkabel te voorkomen, de netkabel altijd naar achteren van de machine wegleiden.
• Bij het werken in open lucht mogen slechts hiervoor goedgekeurde verlengkabels gebruikt worden. De gebruikte verlengkabels moeten een minimum doorsnede van 1,5 mm ^2 hebben. De stekverbindingen moeten van aardingscontacten voorzien en tegen spatwater beschermd zijn.
• Bewaar de gereedschappen veilig en voor kinderen onbereikbaar.
• Draag bij het slijpen, borstelen en snijden altijd een beschembril, veiligheidshand-schoenen en een gehoorbeschemerer en bij stof veroorzakende werkzaamheden een adembeschermmasker.
• Om veiligheidsredenen mag de haakse slijper enkel met gemonteerde beschermkap en extra handgreep gebruikt worden.
• Beveilig het te bewerken werkstuk tegen verschuiven (vastschroeven).

• Bij het bewerken (snijden en slijpen) van steen moet een stofafzuiging gebruikt worden. De stofafzuiging moet voor het afzulgen van stof afkomstig van stenen toegelaten zijn.

• Asbest-houdende materialen mogen niet bewerkt worden.
  De overeenkomstige voorschriften ter voorkoming van ongevallen (VBG 119) van de ongevallen-verzekering in acht nemen.

• Let op brandgevaar! Zorg ervoor dat bij het snijden en slijpen van materialen zich geen brandbare materialen in de uitgebreide zone van de wegspringende vonken bevinden.
• Gebruik enkel originele onderdelen.
• Herstellingen mogen enkel door een elektrovakman uitgevoerd worden.
• De geluidsontwikkeling aan de werkplaats kan 85 dB (A) overschrijden. In dit geval zijn maatregelen ter geluidwering en ter bescherming van het gehoor noodzakelijk voor de bediener. Het geluid van dit elektro-gereedschap wordt gemeten volgens IEC 59 CO 11, IEC 704, DIN 45635 deel 21, NFS31-031 (84/537/EG).
• Zorg ervoor dat U bij het werken veilig staat. Vermijd abnormale lichaamshoudingen.
• Stel Uw elektro-gereedschap niet bloot aan de regen. Gebruik elektro-gereedschappen niet in een natte of vochtige omgeving en niet in de nabijheid van brandbare vloeistoffen.
• Draag het elektro-gereedschap niet aan de netkabel. Bescherm de netkabel tegen beschadiging door olie, oplosmiddelen en scherpe kanten. Draag het elektro-gereedschap niet aan de kabel.
  ● Hou Uw werkplaats in orde.
• Vergewis U zich dat de schakelaar uitgeschakeld is als U de machine aan het stroomnet aansluit.
• Draag de gepaste werkkledij. Draag geen wijde kledij en geen sieraden. Draag bij lang haar een haarnet.
• Gebruik voor Uw eigen veiligheid slechts accessoires en hulpapparaten van de fabricant van het gereedschap
  ● Trillingswaarde gemeten aan hat handvat volgens ISO 5349.

Handleiding voor haakse slijper

De machine is licht en handig; ze is beschermend geïsoleerd en opgebouwd volgens de internationale voorschriften CEE20. De machine heeft een lange levensduur, indien ze volgens deze instructies onderhouden wordt.

SPANNING

Controleer vóór ingebruikneming of de spanning aangeduid op het kenplaatje overeenkomt met de netspanning.

Schakelaar

De haakse slijper is voorzien van een veiligheidsschakelaar ter voorkoming van ongelukken. Om de slijper in te schakelen de wipschakelaar en de zijdelingse knop tegelijkertijd indrukken.

VERWISSELEN VAN SLIJPSCHIJVEN

Netstekker uit het stopcontact trekken.

Eenvoudige verwisseling van schijf door spilvergrendeling. De spilvergrendeling indrukken en de slijpschijf vergrendelen. De flensmoer met behulp van de voorgatsleutel open draaien. Verwissel van slijp- of snijschijf en draai dan de flensmoer met de voorgatsleutel weer vast.

Let op!

De spilvergrendeling slechts bij stilstaande motor en slijpspil drukken!

De spilvergrendeling moet U bij het verwisselen van schijf blijven drukken.

Bij slijp- of snijschijven tot ongeveer 3 mm dikte de flensmoer met de vlakke kant naar de slijp- of snijschijf vastschroeven.

DRAAIBARE HANDGREEP

De handgreep kan met 90° naar links of rechts worden gedraald.

Trek daarvoor de oranje vergrendelplaat iets terug en draai dan de handgreep met 90° naar links of rechts.

Let op ! De oranje vergrendelplaat moet hoorbaar vastklikken ! Controleer de veilige vergrendeling in de gewenste positie.

PROEFDRAAIEN VAN NIEUWE SLIJPSCHIJVEN

De haakse slijper met gemonteerde slijp- of snijschijf minstens 1 minuut vrij laten lopen. Vibrerende schijven onmiddellijk vervangen.

MOTOR

De motor moet tijdens de bewerking goed verlucht worden. Daarom moeten de verluchtingsopeningen altijd schoon gehouden worden.

SLIJPSCHIJVEN

De slijp- of snijschijf mag nooit groter zijn dan de voorgeschreven diameter.

Controleer vóór het gebruik van de slijp- of snijschijf haar aangeduid toerental. Het toerental van de slijp- of snijschijf mag nooit hoger zijn dan het nullasttoerental van de haakse slijper.

Gebruik enkel slijp- of snijschijven die toegelaten zijn voor een minimum toerental van 11.000 min ^-1 en voor een omtreksnelheid van 80 m/sec.

WERKWIJZE

Schrobslijpen

Het best resultaat bij het schrobslijpen word bereikt als U de slijpschijf in een hoek van 30° tot 40° ten opzichte van het slijpvlak aanzet en gelijkmatig over het werkstuk heen en weer beweegt.

Snijlslijpen

Bij het snijden de haakse slijper niet in het snijvlak kantelen. De snijschijf moet een intacte snijrand hebben. Voor het snijden van hard gesteente gebruikt U het best een diamant-snijschijf.

Asbest-houdende materialen mogen niet bewerkt worden!

Gebruik nooit snijschijven voor het schrobslijpen.

TECHNISCHE GEGEVENS

Nominale spanning : 230 V ~ 50 Hz
Opgenomen vermogen : 2000 Watt
Toerental onbelast : 6.000 min
Max. schijfdiameter : 230 mm
Draad aandrijfspil : M 14
Geluidsdrukniveau LPA : 90 dB (A)
Geluidsprostationiveau LWA : 100,6 dB (A)
Trillingen a_w	3 m/s ^2
Gewicht 6,4 kg
Randgeaard II / ☑

NL

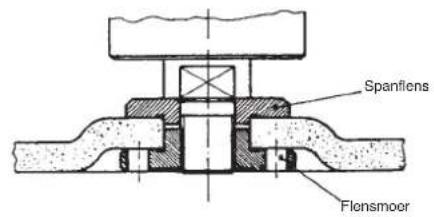

Plaatsing van de flensen bij gebruik van slijpschijfen en snijschijven

1 Plaatsing van de flensen bij gebruik van een gebogen of rechte slijpschijf

2 Plaatsing van de flensen bij gebruik van een gebogen snijschijf

3 Plaatsing van de flensen bij gebruik van een rechte snijschijf

14

|

Technische wijzigingen voorbehouden

De garantieduur beginnt op de koopdatum en bedraagt 2 jaare.

De garantie geldt voor gebreken aan de uitvoering of materiaal- en functiefouten.

Da daarvoor benodigde onderdelen en het

arbeidsloon worden niet in rekening gebracht.

Geen garantie op verdere schaden.
