BWS 230/3 - Broyeur Bavaria by Einhell - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Meuleuse d'angle (broyeur)
Marque	Bavaria by Einhell
Modèle	BWS 230/3
Tension nominale	230 V ~ 50 Hz
Puissance absorbée	2000 W
Vitesse à vide	6000 tr/min
Diamètre max de meule	230 mm
Filetage de broche	M14
Poids	6,4 kg
Double isolation	Oui (Classe II)
Niveau de pression acoustique	90 dB(A)
Niveau de puissance acoustique	100,6 dB(A)
Vibration	3 m/s²
Interrupteur de sécurité	Oui (bascule + bouton latéral)
Dispositif d'arrêt de broche	Oui
Poignée rotative	Oui (90° à gauche et à droite)
Capot de protection	Oui
Poignée supplémentaire	Oui
Alimentation	Secteur, câble 230 V
Garantie	24 mois

FOIRE AUX QUESTIONS - BWS 230/3 Bavaria by Einhell

Comment changer le disque ou la meule ?

Débranchez l'appareil. Utilisez le dispositif d'arrêt de broche pour bloquer la broche, puis desserrez l'écrou à bride avec la clé à ergots. Remplacez la meule, revissez fermement l'écrou. Veillez à ce que l'arrêt de broche soit enclenché pendant toute l'opération.

Quels types de disques puis-je utiliser ?

Utilisez exclusivement des meules ou meules tronçonneuses d'un diamètre maxi de 230 mm, homologuées pour une vitesse de rotation d'au moins 11 000 tr/min et une vitesse circonférentielle de 80 m/s. Ne dépassez jamais le diamètre préconisé.

Comment utiliser l'interrupteur de sécurité ?

Pour mettre en marche, appuyez simultanément sur la bascule de l'interrupteur et sur le bouton latéral. Pour arrêter, relâchez la bascule. Ne bloquez jamais l'interrupteur en position 'marche'.

Puis-je couper du métal et de la pierre ?

Oui, avec les disques adaptés : disques à tronçonner pour le métal, meules diamantées pour la pierre. N'utilisez jamais de meules tronçonneuses pour le dégrossissage. Portez toujours les équipements de protection.

Comment ajuster la poignée rotative ?

Tirez légèrement sur la plaque de verrouillage orange, tournez la poignée de 90° vers la gauche ou la droite jusqu'à ce qu'elle s'enclenche de manière audible. Vérifiez que le verrouillage est bien sûr avant utilisation.

Quelle est la puissance et la vitesse de l'appareil ?

La puissance absorbée est de 2000 W, la vitesse à vide de 6000 tr/min. Cela permet un travail efficace de dégrossissage, ponçage et coupage.

Comment entretenir la meuleuse ?

Gardez les fentes de ventilation propres pour éviter la surchauffe. Après utilisation, nettoyez l'appareil avec un chiffon sec. N'utilisez pas de solvants. Faites vérifier le câble régulièrement.

Quelles sont les précautions de sécurité essentielles ?

Portez toujours des lunettes de protection, gants, protège-oreilles et un masque anti-poussière. Travaillez dans un endroit bien ventilé, éloigné des matériaux combustibles. Débranchez l'appareil avant tout changement d'accessoire.

Où puis-je trouver des pièces de rechange ?

Utilisez exclusivement des pièces de rechange originales. Contactez votre revendeur ou le service après-vente Einhell Benelux (adresse en notice) pour commander les pièces.

Que faire si la meule vibre anormalement ?

Arrêtez immédiatement l'appareil et retirez la meule. Vérifiez son équilibre ou remplacez-la. Une meule vibrante peut indiquer un défaut. Faites un essai à vide d'au moins une minute avant chaque utilisation.

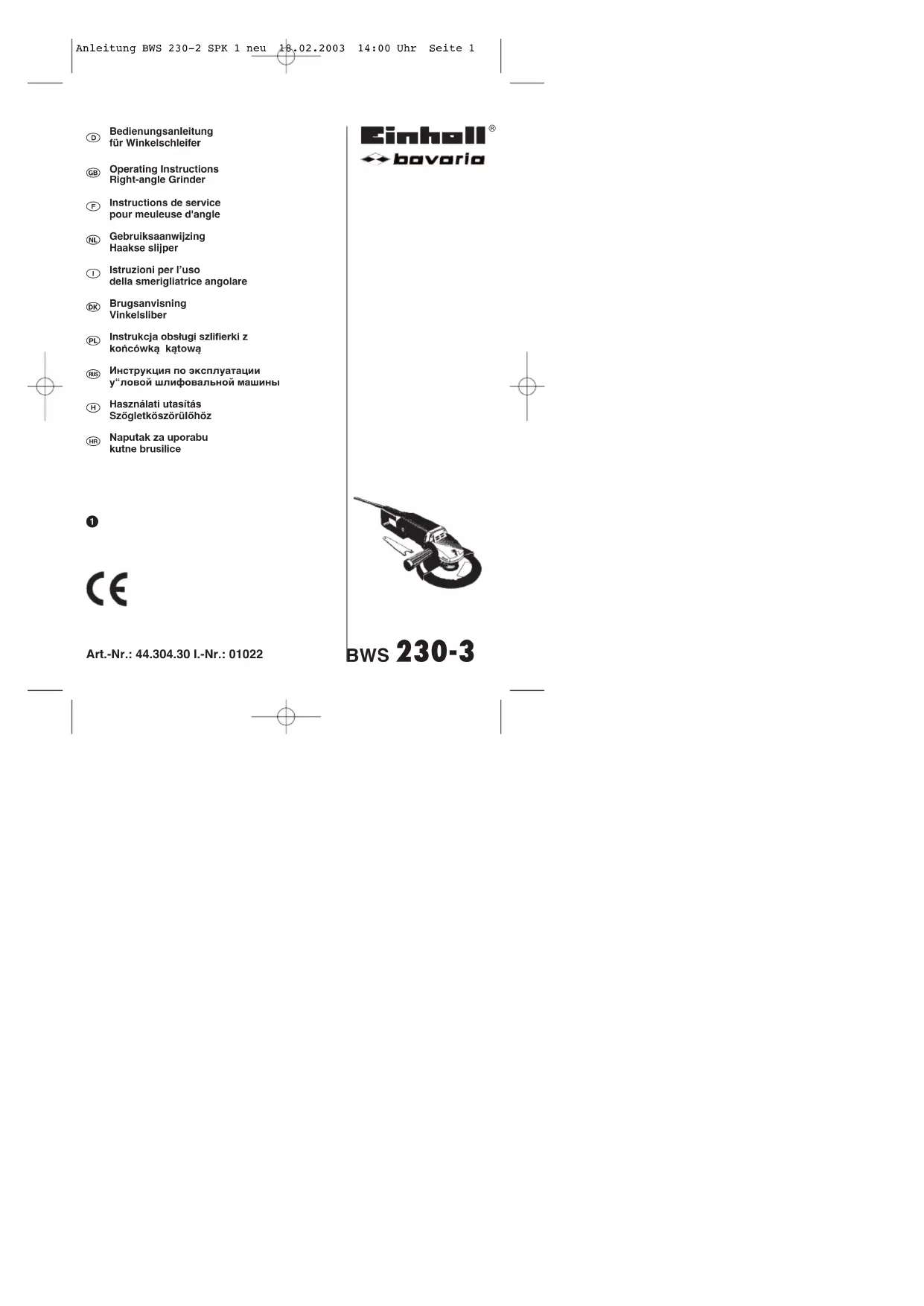

MODE D'EMPLOI BWS 230/3 Bavaria by Einhell

1 Dispositif d'arrêt de la broche
2 Carter de protection
3 Flasque
4 Meule
5 Ecrou de serrage *

NL

Consignes générales de sécurité et de prévention des accidents

Vous ne pourrez travailler sûrement et sans aucun risque avec l'appareil que si vous lisez entièrement les consignes de sécurité et le mode d'emploi et si vous en respectez les instructions.

• Contrôlez, avant chaque utilisation, l'appareil, le câble de raccordement et la fiche. Utilisez l'appareil seulement si son état est parfait et s'il n'est pas endommagé. En cas de dégâts, les pièces endommagées doivent être remplacées tout de suite par un électricien confirmé.
• Retirez la fiche secteur de la prise de courant avant tout travail sur l'appareil, avant le remplacement d'un outil et pendant que l'appareil n'est pas utilisé.
• Afin d'éviter des dégâts au câble secteur, guidez toujours le câble secteur vers l'arrière de l'appareil.
• Si vous travaillez en plein air, n'utilisez que les câbles de rallonge homologués à cet effet. Les câbles de rallonge utilisés doivent avoir une section transversale minimale de 1,5 mm². Les connecteurs enfichables doivent être munis de contacts de mise à la terre et être protégés contre les projections d'eau.
• Gardez les outils dans un endroit sûr, hors de portée des enfants.
• Portez des lunettes protectrices, des gants de protection et un protège-oreilles pendant tous les travaux de ponçage, de brossage et de coupage, ainsi qu'un masque respiratoire pendant tous les travaux produisant beaucoup de poussière.
• Pour des raisons de sécurité, la meuleuse d'angle ne peut être utilisée que si elle est équipée de son capot de protection et de sa poignée supplémentaire.
• Veillez à ce que la pièce à usiner soit bien arrêtée afin qu'elle ne puisse pas glisser.
• Il faut utiliser un dispositif d'aspiration des poussières pour l'usinage (coupage et ponçage) de pierre. Ce dispositif d'aspiration doit être homologué pour aspirer la poussière incombustible.

• Utilisez seulement des pièces de rechange originales.

• Il est interdit d'usiner des matériaux contenant de l'amiante!
  Respectez la consigne de prévention d'accidents correspondante (en Allemagne: VBG 119) de l'association professionnelle concernée!

• Attention - Risque d'incendie! Pendant les travaux de coupage et de ponçage, veillez à ce que pas de matériaux combustibles ne se trouvent dans la zone étendue de projection d'escarbilles.
• Seul un électricien confirmé est autorisé à effectuer des réparations.
• Le bruit développé à la place de travail peut dépasser 85 dB(A). L'opérateur doit prendre dans ce cas des mesures insonorisantes et de protection de l'ouïe. Le niveau de bruit de cet outil électrique est mesuré selon IEC 59 CO 11, IEC 704, DIN 45635, partie 21, NFS 31-031 (84/537/CEE).
• Gardez votre position de sécurité. Evitez des positions anomalies du corps.
• N'exposez pas votre appareil électrique à la pluie. N'utilisez pas les appareils électriques dans une atmosphère humide, ni à proximité de liquides inflammables.
• Ne portez pas l'appareil électrique par le câble secteur. Protégez le câble secteur contre l'endommagement par de l'huile, des solvants et des arêtes algues. Ne saisissez pas le câble de l'appareil électrique.
  ● Gardez votre lieu de travail en ordre.
• Vérifiez que l'interrupteur soit en position hors circuit lorsque vous connectez l'appareil au secteur.
• Portez des vêtements de travail appropriés. Ne portez pas de vêtements amples ni de bijoux. Mettez un filet à cheveux si vous avez les cheveux longs.
• Pour votre propre sécurité, n'utilisez que les accessoires et les appareils auxiliaires produits par le fabricant de cet appareil.
• La valeur de vibration mesureé sur la poignée selon ISO 5349.

F

Mode d'emploi pour meuleuse d'angle

La machine est légère et facile à manier; elle est munie d'une double isolation et conçue selon les prescriptions internationales CEE 20. Si la machine est maintenue selon les règles suivantes, elle aura une longue durée de vie.

TENSION

Vérifiez avant la mise en service si la tension indiquée sur la plaque signalétique correspond à la tension secteur.

INTERRUPTEUR

La meuleuse d'angle est équipée d'un interrupteur de sécurité pour la prévention contre les accidents. Pour mettre en circuit, appuyez simultanément sur la bascule de l'interrupteur et sur le bouton latéral.

REEMPLACER LES MEULES

Retirez la fiche secteur

Remplacement aisé des meules grâce au dispositif d'arrêt de broche. Poussez ce dispositif d'arrêt et faites enclencher la meule. Ouvrez l'écrou à bride au moyen de la clé à ergots. Remplacez la meule ou la meule à tronconner et serrez bien

l'écrou à bride au moyen de la clé à ergots.

Attention:

Poussez le dispositif d'arrêt de broche seulement si le moteur et la broche sont arrêtés! Velliez à ce que le dispositif d'arrêt de broche soit poussé pendant le remplacement de la meule! Si vous utilisez des moules ou des meules tronconneuses d'une épaisseur maximale de 3 mm, vissez l'écrou à bride de sorte que le côté plan soit dirigé vers la meule ou la meule tronconneuse.

MARCHE D'ESSAI DE NOUVELLES MEULES

Faites tourner la meuleuse d'angle sans charge avec la meule ou la meule tronçonneuse montée pendant une minute au minimum. Remplacez tout de suite des meules vibrantes.

POIGNEE ROTATIVE

La poignée peut être tournée de 90° à gauche et à droite. Pour ce faire, retirez légèrement la plaque de verrouillage orange et tournez la poignée de 90° vers la gauche ou vers la droite.

Attention ! la plaque de verrouillage orange doit s'encranter de façon audible ! Vérifiez que le verrouillage dans la position désirée soit bien effectué sûrement.

MOTEUR

Il faut que le moteur soit bien ventilé pendant le

travail; c'est pourquoi les fentes de ventilation doivent rester toujours propres.

MEULES

Le diamètre de la meule ou de la meule tronçonneuse ne doit jamais dépasser le diamètre préconisé.

Avant d'utiliser la meule ou la meule tronçonneuse, vérifiez sa vitesse de rotation spécifiée. Il faut que la vitesse de la meule ou de la meule tronçonneuse soit plus grande que la vitesse au ralenti de la meuleuse d'angle.

Utilisez exclusivement des meules ou des meules tronçonneuses homologuées pour une vitesse de rotation minimale de 11.000 tr./mn. et pour une vitesse circonférentielle de 80 m/sec.

CONSIGNES DE TRAVAIL

Dégrossissage

Le travail de dégrossissage sera le plus efficient si vous mettez la meule à un angle de 30° à 40° par rapport au plan de ponçage et la passez par-dessus la pièce à usiner avec un mouvement de va-el-vient.

Coupage

Pendant les travaux de coupage, n'inclinez pas la meuleuse d'angle dans le plan de coupe. Il faut que la meule tronçonneuse présente une arête de coupe nette.

Il vaut mieux utiliser une meule diamantée pour couper des pierres dures.

Il ne faut pas usiner des matériaux contenant de l'amiante.

N'utilisez jamais des meules tronçonneuses pour le dégrossissage!

CARACTERISTIQUES TECHNIQUES

Tension nominale: 230 V ~ 50 Hz

Puissance absorbée: 2000 W

Vitesse au ralenti: 6.000 tr./mn.

Diamètre maxi de moulo: 230 mm

Filetage de la broche motrice: M 14

Niveau de pression acoustique LPA: 90 dB(A)

Niveau d'intensité acoustique LWA: 100,6 dB(A)

Vibration _w 3 m/s ^2

Poids 6,4 kg

A double isolation II / ☑

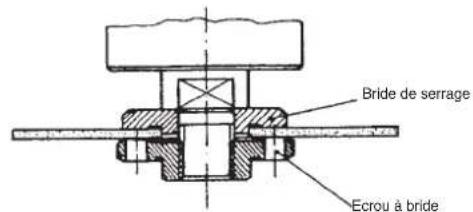

Disposition des brides en cas d'utilisation de meules et de meules tronçonneuses

1 Disposition des brides en cas d'utilisation d'une meule contre-coudeé ou droite

Bride de serrage Ecrou à bride

2 Disposition des brides en cas d'utilisation d'une meule tronçonneuse contre-coudeé

Bride de serrage Ecrou à bride

3 Disposition des brides en cas d'utilisation d'une meule tronçonneuse droite

Bride de serrage Ecrou à bride

F

11

NL

Sous réserve de modifications

La période de garantie commence à partir de la date d'achat et dure 24 mois.

Sont pris en charge: les défauts de matériel ou de fonctionnement et de fabrication.

Les pièces de rechange requises et les heures de travail ne seront pas facturées.

Pas de prise en charge de garantie pour les

dommages survenus ultérieurement.

Votre service après-vente.
