INSTRUKCJA OBSŁUGI BHS 75 Bavaria by Einhell

D Bedienungsanleitung Laser-Handkreissäge
GB Operating Instructions Hand-held Circular Saw with Laser Guide
F Mode d'emploi Scie circulaire à main a laser
NL Gebruiksaanwijzing Laser-Handcirkelzaag
① Istruzioni per l'uso della Sega circolare a mano con guida laser
DK Betjeningsvejledning Håndrundsav
PL Instrukcja obsługi Ręczna piła tarczowa z laserem
H Használti utasítás Lézer-Kézi körfűrész
HR Naputak za uporabu Laserska Ručna kružna pila
RUS Руководство по эксплуатации Ручная дисковая пила с лазром

1

CE

Nosić słuchawki ochronne!

Przy pracach wytwarzających pył

1. Uchwyt

2. Tabliczka znamionowa

3. Włącznik/wyłącznik

4. Blokada włącznika/wyłącznika

5. ruba nastawcza do regulacji głębokości cięcia

6. Kabel zasilający

7. Klin rozdzielający

8. Ostona wahadłowa

9. ruba maszynowa

10. Płoza pily

11. Kolnierz

12. Brzeszczot

13. Ogranicznik równoległy

14. ruba nastawcza ogranicznika równoległego

15. ruba nastawcza do regulacji skosu

16. Przyłącze do odsysania pyłu

17. Uchwyt dodatkowy

18. Uchwyt osłony wahadłowej

19. Przyłącze lasera

20. Przycisk blokujący

Proszę dokładnie przeczytać niniejszą instrukcję obsługi ręcznej piły tarczowej oraz zwrócić szczególną uwagę na zalecenia dotyczące bezpieczeństwa obsługi. Proszę zawsze przechowywać niniejszą instrukcję razem z piła.

2. Dane techniczne:

Napiecie zasilania: 230 V \~ 50 Hz

Pobór mocy: 1800 W

Prędkość obrotowa podczas

biegu jalowego: 5000 obr./minutę

Głębokość cięcia przy 0' 75 mm

Głębokość cięcia przy 45° 53 mm

Brzeszczot pily 210 mm ∅

Zamocowanie brzeszczotu piły 30 mm ∅

Grubość brzeszczotu pły 2.5 mm

Poziom ciśnienia akustycznego LPA 97,2 dB(A)

Poziom mocy akustycznej LWA 110,2 dB(A)

Wibracja a w < 2,5 m/s

Cieżar 6,4 kg

Izolacja ochronna II /回

Klasa lasera 2

Długość fal lasera 650 nm

Moc lasera < 1 mW

Zasilanie elektryczne modułu lasera

2 x 1,5 V (AAA)

3. Zakres zastosowań

Ręczna piła tarczowa przeznaczona jest do przecinania piłą prostych kawałków drewna oraz drewnopodobnych materiałów i tworzyw.

4. Zalecenia dotyczące

bezpieczeństwa:

Stosowne wskazówki bezpieczeństwa zamieszczone są w załączonej broszurze.

Uwaga:

Promieniowanie laserowe

Nie patrzeć w promień lasera

Klasa lasera 2

Zabezpiecz sieble i swoje otoczenie przed zagrożeniem wypadkowym, stosując odpowiednie środki ostrożności.

●Nie wolno patrzeć nieosłoniętymi oczami

bezpośrednio w promień lasera.

●Nie patrzeć w wiązkę promieni lasera.

●Nie wolno kierować promienia laserowego na powierzchnie odbijające promienie oraz na ludzi i zwierzęta. Również laser o małej mocy może spowodować uszkodzenie wzroku.

- Uwaga – w przypadku zastosowania innych metod pracy niż tutaj wymienione, można się narazić na niebezpieczne działanie promianiewanie.

●Nigdy nie wolno otwierać ręcznej pilarki tarczowej i modułu lasera.

- Jeśli ręczna pilarka tarczowa jest przez dłuższy czas nieużytkowana, należy wyjąć baterie.

5. Prace przy użyciu ręcznej piły tarczowej

●Należy zawsze mocno przytrzymywać piłę.

- Osłona wanadłowa jest przesuwana

automatycznie przez obrabiany przedmiot.

●Nie należy stosowac przemocy! Pię tarczową

• Cześć odpadowa przecinaponego przedmi

powinna znajdować się po prawej stronie piły tarczowej, tak aby szeroka część stolu podnorowego przulegała na całej powierzchni

●Przy pilowaniu wzołuż uprzednio zaznaczonej linii należy prowadzić piłę tarczową wzdłuż odpowiedniego nacięcia.

● Małe części drewniane należy przed obróbką dobrze zamocować. W żadnym przypadku nie wolno przytrzymywać ich dłońmi.

- Bezwzględnie należy przestrzegać przepisów

bhp! Podczas pracy nosić okulary ochronne!

- Nie wolno stosować w zadnym przypadku uszkodzonych brzeszczotów ani brzeszczotów z rysami i pęknięciami.

PL

• Nie wolno stosować w żadnym przypadku kolnierzy/nakrętek kolnierzowych, których średnica jest większa lub mniejsza od średnicy otworu brzeszczotu.
  ●Nie zatrzymywać brzeszczotu pomocy rąk lub przez naciskanie na jej bok.
• Ośłona wahadłowa nie może się zakleszczać i po zakończonej pracy należy ją przestawić w położenie wyjściowe.
• Przed włączeniem ręcznej piły tarczowej należy przy wtyczce wyciągniętej z gniazdka sieciowego sprawdzić działanie osłony wahadłowej.
• Przed każdym użyciem piły należy upewnić się, że wszystkie urządzenia zapewniające bezpieczeństwo piły, takie jak osłona wahadłowa, klin rozdielnik, kołmierz oraz urządzenia nastawcze, działają we właściwy sposób, względnie są prawidłowo nastawione lub zamocowane.
• Do pokrywy ochronnej można przyłączyć odpowiednie urządzenie do odpyłania. Należy sprawdzić, czy urządzenie do odpyłania jest bezpiecznie i należycie podłączone.
• Podczas piłowania nie wolno dopuścić do zakleszczenia osłony wahadłowej w pokrywie ochronnej.

6. Konserwacja

• Szczeliny wentylacyjne przy obudowie silnika muszą być zawsze wolne i czyste. Od czasu do czasu należy je przedmuchłwać.
  ●Przy nadmiernym iskrzeniu należy skontrolować w warsztacie stan szczotek weglowych piły.
• Zużyte szczotki węglowe można wymienić tylko w warsztacie specjalistycznym lub w punkcie serwisowym producenta.
  ●Piłę tarczową należy zawsze utrzymywać w czystości.
• Do czyszczenia elementów z tworzyw sztucznych nie stosować żrácych środków.
  ●W przypadku stwierdzenia jakichkolwiek uszkodzeń należy na podstawie załączonego rysunku złożeniowego oraz wykazu części określić dokładnie, którą część piły należy wymienić, a następnie zamówić tę część w punkcie serwisowym.

7. Zamawianie części zamiennych

Zamawiając części zamienne, należy podać nastepuize informacie:
●Typ urządzenia
●Nr wyrobu
●Nr identyfikacyjny urządzenia
●Nr wymaganej części zamiennej

Część zamienna Nr części zamiennej

Włącznik 43.308.30.01.001

Zapasowe szczotki węglowe 43.308.30.01.002

PL

Uwaga
Nosić ochronę słuchu i okulary ochronne!

2 A B 1

Przecinanie równoległe
1. Zwinic śubę ustalająca 1.
2. Przy przecinaniu 90° ogranicznik równoległy 2 nastawić na nacięcie A według skali; przy przecinaniu 45° ogranicznik równoległy 2 nastawić na nacięcie B według skali, zwrócić uwagę na szerokość brzeszczolu pły.
3. Dokrecić śrube ustalająca.
Uwagal
Przeprowadzić cięcie próbne z użyciem kawałka drewna odpadowego.
Nastawianie głębokości cięcia

1. Zwoinić dźwignię unionuchamiająca 1.
2. Ploze pily tarczowej odchylić do dahu.
3. Nastawić głębokość cięcia według skali. Czubek zeba powinien
   Wystavać około 2 mm z przecinsnego drewna.
4. Dekrocić śrube ustalająca.

Przestawianie plozy piły (cięcie skośne) 1. Zwinić śruby ustalejące 1. 2. Ploży płoznej piły tancrowej nastawić na pożądany kąt w zakresie 0 - 45°. 3. Dokręcić mocno śruby ustalejące 1.

Uwagal
Przed wszelkimi pracami przy pile należy

wyciągnąć wtyczkę z gniazdka sieciowego! 20 2 1 9 4 Wymiana hryoszegozy

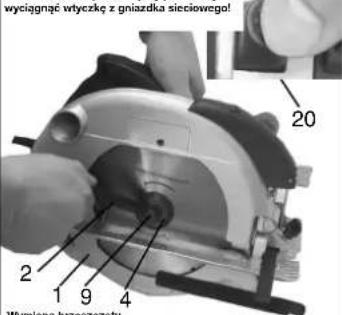

Wymiana brzeszczotu

1. Otworzyć osłone wahadlowa (1) i przytrzymać
2. Prosta wymiana brzeszczotu przez blokadę wrzeciona.
   Wcienąć przycisk blokujący (20) i zablokować brzeszczot.
3. Odkręcio śruqe.
4. Kolnierz 4 i brzeszczot zdjęć w dół.
5. Wyczyścić kolnierz i założyć nowy brzeszczot.
   Uważać na kierunek obrolu (Pfalz strzalka na osłonie).
6. Przykręcić mocno śrubej zwrócić uwagę na ruch obrotowy.

PL

Załączanie - Wyłączanie

Załączanie: Nacisnąć jednocześnie guzik blokady 3 i przycisk 4. Wyłączanie: Zwojnić guzik blokady i przycisk.

unkcjonowanie lasers

Za pomocą włącznika 1 można włączyć lub wyłączyć laser.

Promień lasera wyznacza przebieg cięcia na obratianym przedmiacie

- Produkt spełnia wymogi zawarte w normie EN 61000-3-11 i podlega szczególnym warunkom zawartym w załącznikach dotyczących podłączenia urządzenia.

Użycie produktu jest niedopuszczalne w przypacku niespełnienia norm EN 61000-3-3. tzn. w przvoadku pocłaczenia w dowolnym miejscu.
Podłączenie produktu jest dozwolone wyłącznie w miejscach, które spełniają następujące warunki:

a) nie przekraczaja maksymalnej impedancji Z lub

b) obciążenie praciem stałym sieci wynosi co najmniej 100 A dla danej 1azy

Użytkownik jest zobowiązany do sprawdzenia, w razie konieczności po konsultacji z zakładem energetycznym, czy punkt podłączenia, gdzie
urzadzanie ma być używane, spełnia warunki podane w punkcja a lub b
●Zakład energetyczny może nalożyś ograniczenia dotyczące użycia urządzenia.
