Type de produit	Scie circulaire à main
Marque	Bavaria by Einhell
Modèle	BHS 75
Tension du réseau	230 V ~ 50 Hz
Puissance absorbée	1800 W
Vitesse à vide	5000 min⁻¹
Diamètre de lame	210 mm
Alésage de lame	30 mm
Épaisseur de lame	2,5 mm
Profondeur de coupe à 0°	75 mm
Profondeur de coupe à 45°	52 mm
Réglage d'onglet	0° à 45°
Niveau de pression acoustique (LPA)	97,2 dB(A)
Niveau de puissance acoustique (LWA)	110,2 dB(A)
Vibrations	< 2,5 m/s²
Poids	6,4 kg
Classe de protection	Double isolation (II)
Laser	Oui, classe 2, 650 nm, <1 mW
Alimentation du laser	2 piles AAA 1,5 V
Dispositifs de sécurité	Capot de protection basculant, coin à refendre, blocage de broche
Raccordement aspiration	Oui
Garantie	2 ans

FOIRE AUX QUESTIONS - BHS 75 Bavaria by Einhell

Quel type de batterie utilise le laser de la scie BHS 75 ?

Le laser utilise 2 piles AAA 1,5 V.

Comment régler la profondeur de coupe sur la BHS 75 ?

Desserrez la vis de fixation, faites pivoter le patin vers le bas, réglez la profondeur selon l'échelle (la dent doit dépasser d'environ 2 mm du bois), puis resserrez la vis.

Comment changer la lame de scie ?

Débranchez la scie. Ouvrez et maintenez le capot de protection. Appuyez sur la touche de blocage pour bloquer la broche. Desserrez la vis, retirez la bride et la lame. Nettoyez la bride, montez la nouvelle lame en respectant le sens de rotation, puis serrez la vis.

Quels matériaux peuvent être sciés avec la BHS 75 ?

Elle est conçue pour le sciage de lignes droites dans le bois, matériaux similaires et matières plastiques.

Comment régler la butée parallèle ?

Desserrer la vis de fixation. Pour une coupe à 90°, positionner la butée sur l'encoche A ; à 45° sur l'encoche B. Serrer la vis. Effectuer un essai sur une chute.

Comment activer le laser ?

Appuyez sur la touche interrupteur du laser pour l'allumer ou l'éteindre. Le rayon marque la ligne de coupe.

Quels équipements de protection sont recommandés ?

Portez des lunettes de protection, un casque anti-bruit et une protection respiratoire lors de l'utilisation.

Comment entretenir la scie ?

Maintenez les fentes d'aération propres et dégagées. Nettoyez régulièrement au jet d'air. Si les étincelles sont excessives, faites vérifier les balais de charbon par un atelier spécialisé. Ne pas utiliser de produits caustiques.

Que faire si le capot de protection basculant ne fonctionne pas ?

Avant chaque utilisation, vérifiez qu'il ne coince pas et qu'il revient en position de sortie. Si nécessaire, nettoyez le mécanisme. Ne jamais bloquer le capot en position ouverte.

Quelle est la procédure de mise en marche ?

Appuyez simultanément sur la touche de verrouillage et l'interrupteur Marche/Arrêt. Pour arrêter, relâchez l'interrupteur.

MODE D'EMPLOI BHS 75 Bavaria by Einhell

Protection acoustique

Gehoorbescherming

Protection des voies respiratoires

Adembescherming

1. Poignée

2. Plaque de données

3. Interrupteur Marche/Arrêt

4. Touche de verrouillage de l'interrunteur

Marche/Arrêt

1. Levier de blocage pour le réglage de la profondeur de coupe

2. Câble de réseau

3. Coin à refendre

4. Capot de protection de la bascule

5. Vis

6. Patin

7. Bride

8. Lame de scie

9. Butée parallèle

10. Vis de fixation de la butée parallèle

11. Levier de blocage du réglage d'onglet

12. Raccordement de l'aspiration de poussière

13. Poignée supplémentaire

14. Etrier d'actionnement du capot de protection de la bascule

15. Embout laser

16. Touche de blocage

Prière de lire attentivement le mode d'emploi et de suivre scrupuleusement les consignes de sécurité. Conservez le mode d'emploi près de la scie circulaire à main.

2. Caractéristiques techniques:

Tension du réseau: 230 V \~ 50 Hz

Puissance absorbée: 1800 watt

Vitesse à ride: 5000 min

Profondeur de coupe à 0°-75 mm

Profondays de groupe : 453-52 mm

Protenadeur de coupe - a 45.100 mm

Laine de scie 210 mm

Porteur de lame de scie: 30 mm o

Epaisseur de lame de scie 2,5 mm

Niveau de pression acoustique LPA 97,2 dB(A)

Niveau de puissance acoustique LWA 110.2 dB(A)

Vibration a ... < 2.5 m/s ^2

Poids 6.4 kg

A double isolation II / ☐

Classe de laser 2

Longueur d'onde du laser 650 nm

Puissance du laser <1 mW

Alimentation en courant du module du laser

2×1.5V(AAA)

3. Champ d'application

La scie circulaire à main est appropriée au sciage de lignes droites dans le bois ou des matériaux similaires et dans des matières plastiques.

4. Consignes de sécurité:

Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe.

Attention :

Rayon laser

Ne pas regarder en direction

du rayon

Classe de laser 2

Protégez-vous et votre environnement contre les risques d'accidents en prenant des mesures adéquates de précaution.

- Ne fixez pas le rayon laser des yeux sans protection.

- Ne regardez jamais directement dans le faisceau des rayons.

- Le rayon laser ne doit jamais être dirigé sur des surfaces réverbérantes, ni sur des animaux ou personnes. Même un rayon laser de faible puissance peut occasionner des dommages aux yeux.

- Attention - si vous procédez d'autres manières que celles indiquées ici, cela peut entraîner une exposition dangereuse au rayon.

● N'ouvrez jamais le module du laser.

- Lorsque le scie circulaire n'est pas employé pendant une période prolongée, il est préférable d'en retirer les piles.

5. Travailler avec la scie circulaire à main

- Maintenir toujours d'une main ferme la scie circulaire.

- Le capot de protection basculant est automatiquement poussé vers l'arrière par la pièce à travailler.

- Ne pas employer la force! Avancer doucement et régulièrement avec la scie circulaire.

- Le morceau de bois résidu devrait se trouver sur le côté droit de la scie circulaire de sorte que la partie large de la table repose sur toute sa surface.

- Si le sciage se fait le long d'une ligne tracée, guider la scie circulaire le long de l'encoche correspondante.

- Bien serrer les petites pièces de bois avant de les travailler. Ne jamais maintenir avec la main.

- Respecter absolument les consignes de sécurité!

• Ne pas utiliser de lames de scie défectueuses ou fissurées.
• Ne pas employer de brides/écrous à bride dont l'alésage est plus gros ou plus petit que celui de la lame de scie.
• Ne pas ralentir la lame de scie manuellement ou par pression latérale sur la lame.
• La protection basculante ne doit pas coincer; le travail terminé, elle doit se trouver en position de sortie.
• Avant d'utiliser la scie circulaire, retirer la fiche de la prise de courant et vérifier le bon fonctionnement de la protection besculante
  fonctionnement de la protection basculante.
• Avant chaque utilisation, s'assurer que les
• Avant chaque transation, s'assurer que les dispositifs de sécurité tels que la protection basculante, le coin à refendre, les brides et les dispositifs de réglage fonctionnent parfaitement, qu'ils sont correctement réglés et fixés.
• Vous pouvez raccorder un dispositif d'aspiration approprié au capot de protection. Assurez-vous que l'aspiration de poussière est raccordée de manière sûre et conforme aux prescriptions.
• Pendant le sciage, le capot de protection basculant ne doit pas être bloqué dans le capot de protection replié.

Pièce de rechange

N° de pièce de rechange.

Interrupteur 43.308.30.01.001

Charbons de rechange 43.308.30.01.002

6. Entretien

• Maintenez dégagées et propres les fentes d'aération sur le boîtier du moteur. Nettoyez les fentes régulièrement en leur insufflant un jet d'air.
• En cas de formation excessive d'étincelles, faites contrôler les balais de charbon par un atelier spécialisé.
  ●Faites effectuer le changement des balais de charbon usés uniquement par un atelier spécialisé ou par notre service après-vente.
  ●Maintenez votre appareil toujours propre.
• N'employez pas d'agents caustiques pour nettoyer la matière plastique.
• Si vous constatez des dégâts, vous êtes en mesure de déterminer précisément les pièces de rechange à l'aide de l'éclatée et de la liste des pièces détachées ci-inclus et de les commander auprès de notre service après-vente.

7. Commande de pièces de rechange

Veuillez indiquer ce qui suit pour toute commande de pièces de rechange :

●Type de l'appareil
●Numéro d'article de l'appareil
●Numéro d'identification de l'appareil
●Numéro de la pièce de rechange requise

F

Attention! Porter un casque anti-bruit et des lunettes
de protection.

2 A B 1

Coupe parallèle

1. Dessorrer la vis de fixation 1.

2. Pour une coupe de 90°, régler la butée paralèle 2 sur l'encoché

A, suivant l'échelle. Pour une coupe de 45°, régler la butée

parallèle 2 sur l'encoche B, suivant l'échelle.

Considérer la largeur de la lama de scie

1. Serrar la vis de fixation

Attention

Faire une coupe d'essai sur un morceau de bois résidu.

Réglage de la profondeur de coupe

1. Desserrer le via de fixation 1.
2. Faire pivoter le patin vers le bas.
3. Régier la profondeur de coupe suivant l'échelle.
   La pointe des dents doit dépasser d'environ 2 mm du bois.
4. Serrer la vis de fixation.

Réglage du patin (coupe blaise) 1. Dessemer les vis de fixation 1. 2. Règler le patin à la position clésiste (0 à 45°). 3. Visser à fond les vis de fixation 1.

1. Dessemer les vis de fixation 1
2. Règler le palin à la position désirée (0 à 45°).
3. Visser à fond les vis de fixation 1

Attention!

Retirer la fiche de la prise de

courant avant tout travail sur

la scie circulairel

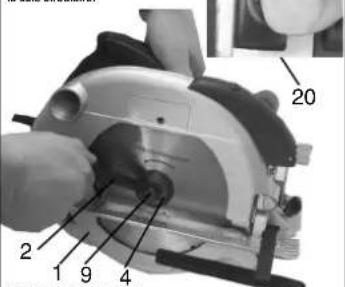

1. Ouvir et maintenir le capot de protection de la bascule 1
2. Changement de lame simple grâce au blocage de broche
   Appuyer sur la touche de blocage (20) et faire encantier la
   ame.
   3 Dessemer la Vis
3. Retrer la bride 4 et la lame en les tirant vers le bas

4. Nettoyer la bride, introduire une nouvelle lame. Faire
   attention au sens de la marche (cf. flèche sur la capot protecteur)

5. Señer la va, allencion a la canotinelli

F

Mise en et hors circuit

Mise en circuit: Appuyer en même temps sur le bouton de

Mise hors circuit: Lâcher le boulon de blocage et la touche.

Fonctionnement du laser

Appuyez sur la touche interrupteur 1 du laser pour le mettre en ou hors circuit.

Le rayon laser marque le Iracé de coupe sur la pièce à usiner.

- Le produit répond aux exigences de la norme EN 61000-3-11 et est soumis à des conditions de raccordement spéciales.

- Les exigences de la norme EN 61000-3-3 ne sont pas remplies de l'elle sole qu'une utilisation à n'importe quel point de raccordement au choix

n'est pas admise.

●Le produil est exclusivement prévu pour l'utilisation aux points de raccordement

a) ne dépassant pas une impédance de réseau maximale admissible Z ou

b) ayant une capacité de charge de courant permanent du réseau de 100 A au moins par phase.

En tant qu'utilisateur, vous devez vous assurer, si nécessaire en consultant votre entreprise d'électricité locale, que le point de raccordement

avec lequel vous voulez exploiter le produit, répond à l'une des deux exigences a) ou b).

- L'entreprise d'électricité peut imposer des restrictions pour le raccordement du produit.

HL

Nous fournisseurs une garantie de 2 ans pour l'appareil d'eût dans le mode d'emploi, en cas de vice de notre produit. Le détail de 2 ans commence avec la transmission du neque ou la prise en charge de l'appareil par le client. La condition de base pour le faire valeur de la garantie est un entroten on bonne et due forme, conformément au mode d'emploi, tout comme une utilisation de notre appareil selon l'application prévue.

Vous conservez bien entendu les droits de garantie légaux pendant ces 2 ans.

La garantie est variable pour l'ensemble de la République Federale d'Allemagne ou des pays respectifs du pertensine commercial principale en complément des prescriptions légales locales. Vailliez note l'intérieur du service après- vonie comptant pour votre région ou l'adresse mentionnée ci-dessous.

CB WARRANTY CERTIFICATE

La comparaison de une autre représentation de la documentation et des documents d'accompagnement des croclus, même incomale, n'est autolide qu'avec l'agrémom excès de l'entreprise 180 GmbH.

NL

⑤ Pour toutes informations ou service après

Pour l'obles informations de service après vante, marché de prendre contact avec votre

vente, infert de prendre contact avec votre revendeur

Overseal.

NL Einhell Benslux

ckslcon 44 NL 4815 DK Brode

NL-4815 PK Breda Tel [phone] Fax [phone]

Tel: [phone], Fax: [phone]

E Comercial Einhell, S.A.

Delaware Industrial El Navel

Pengono Industrial El Nogal E 2016 Alanto Madrid

E-28119 Algete-M

Innel Portugal

Aparado 2100
