BEDIENUNGSANLEITUNG BHS 75 Bavaria by Einhell

Art.-Nr.: 43.308.31 I.-Nr.: 01014

Einholl®

bovaria

1. Handgriff

2. Datenschild

3. Ein-Ausschalter

4. Sperrtaste für Ein-Ausschalter

5. Feststellhebel für Schnittiefeneinstellung

6. Netzkabel

7. Spaltkeil

8. Pendelschutzhaube

9. Schraube

10. Sägeschuh

11. Flansch

12. Sägeblatt

13. Parallelanschlag

14. Feststellschraube für Parallelanschlag

15. Feststellhebel für Gehrungseinstellung

16. Anschluß für Staubabsaugung

17. Zusatzhandgriff

18. Betätigungsbügel für Pendelschutzhaube

19. Laseraufsatz

20. Arretiertaste

Bitte lesen Sie die Gebrauchsanweisung genau durch und achten Sie besonders auf die Sicherheits-hinweise. Bewahren Sie die Gebrauchsanweisung zusammen mit der Handkreissäge auf.

2. Technische Daten:

Netzspannung: 230 V \~ 50 Hz

Leistungsaufnahme: 1800 Watt

Leerlaufdrehzahl: 5000 min

Schnittiefe bei 0°: 75 mm

Schnittiefe bei 45°: 53 mm

Sägeblatt 210 mm ∅

Sägeblattaufnahme: 30 mm ∅

Sägeblattdicke 2,5 mm

Schalldruckpegel LPA 97,2 dB(A)

Schalleistungspegel LWA 110,2 dB(A)

Vibration a w < 2,5 m/s ^2

Gewicht 6,4 Kg

Schutzisoliert II / ☐

Laserklasse 2

Wellenlänge Laser 650 nm

Leistung Laser

≤ 1 mW

Stromversorgung Lasemodul 2x1,5 V Micro (AAA)

3. Anwendungsgebiet

Die Handkreissäge ist geeignet zum Sägen von geradlinigen Schnitten in Holz, holzähnlichen Werkstoffen und Kunststoffen.

4. Sicherheitshinweise:

Die entsprechenden Sicherheitshinweise entnehmen

Sie beiliegendem Heftchen!

Achtung:

Laserstrahlung

Nicht in den Strahl blicken

Laserklasse 2

Schützen Sie sich und Ihre Umwelt durch geeignete Vorsichtsmaßnahmen vor Unfallgefahren.

• Nicht direkt mit ungeschützten Auge in den Laserstrahl blicken.
• Niemals direkt in den Strahlengang blicken.
• Den Laserstrahl nie auf reflektierende Flächen und Personen oder Tiere richten. Auch ein Laserstrahl mit geringer Leistung kann Schäden am Auge verursachen.
• Vorsicht - wenn andere als die hier angegebenen Verfahrensweisen ausgeführt werden, kann dies zu einer gefährlichen Strahlungsexposition führen.
  ● Lasermodul niemals öffnen.
• Wenn das Lasermodul längere Zeit nicht benutzt wird, sollten die Batterien entfernt werden.

5. Arbeiten mit der Handkreissäge

• Kreissäge stets mit festem Griff halten.
  ●Die Pendelschutzhaube wird vom Werkstück automatisch zurückgeschoben.
• Keine Gewalt anwenden! Mit der Kreissäge leicht und gleichmäßig vorrücken.
  ●Das Abfallstück sollte sich auf der rechten Seite der Kreissäge befinden, damit der breite Teil des Auflagetisches auf seiner ganzen Fläche aufliegt.
• Wenn nach vorgezeichneter Linie gesägt wird, Kreissäge an der entsprechenden Kerbe entlangführen.
  ●Kleine Holzteile vor der Bearbeitung fest einspannen. Nie mit der Hand festhalter
  ●Sicherheitsvorschriften unbedingt beachten! Schutzbrille tragen!
  ●Verwenden Sie keine defekten Sägeblätter oder solche, welche Risse und Sprünge aufweisen.
  ●Verwenden Sie keine Flansche/Flanschmuttern, deren Bohrung größer oder kleiner ist als diejenige des Sägeblattes.

●Das Sägeblatt darf nicht von Hand oder durch seitlichen Druck auf das Sägeblatt gebremst werden.
- Der Pendelschutz darf nicht verklemmen und muß sich nach abgeschlossenem Arbeitsgang wieder in der Ausgangsposition befinden.
●Vor der Verwendung der Kreissäge bei herausgezogenem Netzstecker die Funktion des Pendelschutzes prüfen.
- Vergewissern Sie sich vor jedem Einsatz der Maschine, daß die Sicherheitseinrichtungen wie Pendelschutz, Spaltkeil, Flansche und Verstell-einrichtungen funktionieren bzw. richtig eingestellt und festgestellt sind.
●An der Schutzhaube können Sie eine geeignete Staubabsaugung anschließen. Stellen Sie sicher, daß die Staubabsaugung sicher und ordnungsgemäß angeschlossen ist.
●Die bewegliche Pendelschutzhaube darf zum Sägen nicht in der zurückgezogenen Schulzhaube festgeklemmt werden.
- Sägeblätter, deren Grundkörper dicker oder deren Schränkung kleiner als die Dicke des Spaltkeiles ist, dürfen nicht verwendet werden.

6. Wartung

●Die Lüftungsschlitze am Motorgehäuse frei und sauber halten. Von Zeit zu Zeit Schlitze ausblasen.
- Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten durch eine Fachwerkstätte überprüfen.
- Abgenützte Kohlebürsten dürfen nur von einer Fachwerkstätte oder unserem Kundendienst ausgewechselt werden.
●Halten Sie Ihr Gerät immer sauber.
●Benutzen Sie zur Reinigung des Kunststoffes keine ätzenden Mittel.

7. Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende An-
gaben gemacht werden:
● Typ des Gerates
●Artikelnummer des Gerätes
●Ident-Nummer des Gerätes
●Ersatzteilnummer des erforderlichen Ersatzteils

Ersatzteil ET-Nr.

Schalter 43.308.30.01.001

Ersatzkohlen 43.308.30.01.002

D

Achtung!

Gehörschutz und Schutzbrille tragen. 2 A B 1

Parallelschnitt
1. Festglipschraube 1 lösen
2. Bel 90° Schnitt, Parallelanschlag 2 ft. Skala auf Kerbe A einstellen.
bei 45° Schnitt. Parallelanschleg 2 lt. Skale auf kerbe B einstellen,
3. Faststellschraube anziehen
Achtungl
Probeschnitt mit einem Abfallholz durchführen

Schnittiete einstellen

1. Feststellhebel 1 lösen

2. Sägeschuh nach unten schwenken

3. Schnittliete nach Skala einstellen.

Zahnspitze muß ca. 2 mm aus dem Holz herausregen.

1. Feststellhebel nach unten drücken

Säsgeschuh verstellen (Schrägschnitt) 1. Den Feststellhebel 1 lösen 2. Säsgeschuh auf gewünschte Gradzahl einsellten 0-45° 3. Feststellhebel 1 fast anziehen

Achtung! Vor allen Arbeiten an der Kreissäge Netzstecker ziehen!

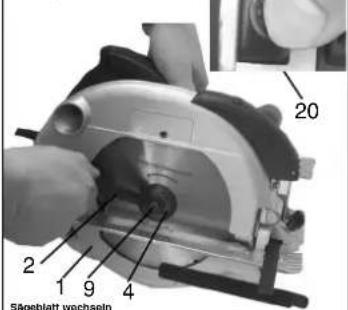

20 2 1 9 4 Sägeblatt wechseln

2、本次股东大会的召集人和召开程序

1. Pendelschutzhaube 1 öffnen und festhalten

2. Einlacher Sägeblattwechsel durch Spindelarratierung.

Arreliertaste (20) drücken und Sägeblatt einrasten lassen

1. Schraube lösen

2. Flansch 4 und Sägeblatt nach unten entnehmen

3. Flansch reinigen, neues Sageblatt einsetzen.

Auf Laufrichtung achten (siehe Platt auf der Schulzhaube)

e. Schraube anziellen, auf Kundebsauf schien

Ein-Ausschalten
Einschalten: Sperrknopf 3 und Taste 4 gleichzeitig drücken Ausachalten: Sparrknopl und Taste loslassen

Laser-Funktion
Mit dem Schalter 1 kann der Laser Ein- bzw. Ausgeschaltet werden.
Der Laser viri1 einen Strahl auf das Werkstück und markiert den Schnittverlauf.

2. Technische gegevens :

Netspanning : 230 V - 50 Hz

Driftseffekt 1800 Watt

Tomgangsomdrejninger 5000 o/min.

Kontakt 43.308.30.01.001

Reservekul 43.308.30.01.002

DK

Konformitätserklärung

erklärt folgende Konformität gemäß EU-Richtlinie und Normen für Artikel
declarés conformity with the EU Directive and standards marked below for the article déclare la conformité suivante selon la
F directive CE et les normes concernant l'article verklaart de volgende conformiteit in overeenstemming met de EU-richtlijn en normen voor het artikel
e declara la siguiente conformidad a tenor de la directiva y normas de la UE para el artículo
declara a seguinte conformidade de acordo com a directiva CE e normas para o artigo färklarar föliande överensstämmelso anl.
⑧ direktiv och standarder för artikel
Ilmolittaa seuraavaa Euroopan unionin direktilvien ja normien mukalsta yhdenmukalsuutta tuotteelle
N erklærer herved følgende samsvar med EU-direktiv og standarder for artikkel
Заявляет о соответствии товара средующим директивам и нормам ЕС
izjavljuje sljedeću uskladjenost s odredbama i normama EU za artikl.
declară următoarea conformitate cu linla directoare CE și normele valabile pentru articolul.
TR Normlan gereğince aşağıdaki uygunluk açıkla masını sunar.

© δηλώνει την ακόλουθη συμφωνία σύμφωνα με την Οδηγία ΕΕ και τα πρότυπο για το προϊόν
① dichiara la seguente conformità secondo la direttiva UE e le norme per l'articolo
(CK) attesterer folgende overensstemmelse i henhold til EU-direktiv og standarder for produkt
② prohlašuje následující shodu podle směrnice EU a norem pro výrobek.
a következő konformitást jelenti ki a termékek- re vonatkozó EU-irányvonalak és normák szerint
⑤ pojasnjuje sledećo skladnost po smernici EU in normah za artikel.
PL deklaruje zgodność wymienionego poniżej artykułu z następującymi normami na podstawie dyrektywy WE.
⑤k vydáva nasledujúce prehlásenie o zhode podľa smernice EÚ a noriem pre výrobok.
⑥ декларира следното съответствие съгласно директивите и нормите на ЕС за продукта.
заявляє про відповідність згідно з директивою ЄС та стандартами, чинними для даного товару
(EE) deklareerib vastavuse järgnevatele EL direktiivi dele ja normidele
deklaruoja atitikti pagal ES direktyvas ir normas straipsniui
izjavljuje sledeći konformitel u skladu s odred bom EZ I normama za artiki

Laser-Handkreissäge BHS 75

x 98/37/EG
87/404/EWG
x 73/23/EWG_93/68/EEC
R&TTED 1999/5/EG
97/23/EG
2000/14/EG: garantieter Behallichstungspegel L_WA = = cm
x 89/336/EWG_93/68/EEC
95/54/EG:
90/396/EWG
97/68/EG:
89/686/EWG

EN 60745-1; EN 60745-2-5; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3

Landau/Isar, den 02.05.2005

Brunhölzl

Leiter Produkt-Management

Produkt-Management

Art.-Nr.: 43.308.31 I.-Nr.: 01014 Archivierung: 4330830-49-4175500-E Subject to change without notice

①

Das Produkt erfüllt die Anforderungen der EN 61000-3-11 und unterliegt Sonderanschlußbedingungen.

● Die Anforderungen der EN 61000-3-3 werden nicht erfüllt, so daß eine Verwendung an beliebigen frei wählbaren Anschlußpunkten nicht:

zulässig ist

●Das Produkt ist ausschließlich zur Verwendung an Anschlußpunkten vorgesehen, die

a) eine maximale zulassige Netzimpedanz Z nicht überschreiten, oder

b) die eine Dauerstrombelastbarkeit des Netzes von mindestens 100 A je Phase haben.

- Sie müssen als Benutzer sicherstellen, wenn nötig in Rücksprache mit Ihrem Energieversorgungsunternehmen, daß Ihr Anschlußpunkt, an

dem Sie das Produkt betreiben möchten, eine der beiden genannien Anforderungen a) oder b) erfüllt

Das Energieversorgungsunternehmen kann Beschrankungen für den Anschluß des Produktes auferlegen.
