Produkttyp	Handkreissäge
Marke	Bavaria by Einhell
Modell	BHS 55
Abmessungen (L x B x H)	33 x 22,5 x 22 cm
Gewicht	4,8 kg
Stromversorgung	230 V ~ 50 Hz, 1020 W
Leerlaufdrehzahl	4000 min⁻¹
Schnitttiefe bei 0°	52 mm
Schnitttiefe bei 45°	32 mm
Sägeblattdurchmesser	160 mm
Bohrung	20 mm
Sägeblattstärke	2,8 mm
Schalldruckpegel LPA	98 dB(A)
Schallleistungspegel LWA	101 dB(A)
Vibration aw	3,2 m/s²
Doppelisolierung	Ja
Parallelanschlag	Inklusive
Sicherheit	Schwenkbare Schutzhaube, Trennmesser, Einschaltsperre
Wartung und Reinigung	Lüftungsschlitze reinigen, Kohlebürsten von einem Fachmann ersetzen lassen
Ersatzteile und Reparierbarkeit	Ersatzteile über den Kundendienst erhältlich
Garantie	6 Monate

Häufig gestellte Fragen - BHS 55 Bavaria by Einhell

Wie wechselt man das Sägeblatt?

Öffnen Sie die schwenkbare Schutzhaube und blockieren Sie das Sägeblatt mit dem Stiftschlüssel. Lösen Sie die Schraube mit dem Steckschlüssel, entfernen Sie den Flansch und das Sägeblatt. Reinigen Sie den Flansch, setzen Sie das neue Sägeblatt unter Beachtung der Drehrichtung ein und ziehen Sie die Schraube fest.

Wie stellt man die Schnitttiefe ein?

Lösen Sie die Fixierschraube, schwenken Sie die Grundplatte nach unten, stellen Sie die Schnitttiefe an der Skala ein (die Zahnspitze sollte etwa 2 mm über das Holz hinausragen) und ziehen Sie die Schraube fest.

Wie verwendet man den Parallelanschlag für einen Parallelschnitt?

Lösen Sie die Fixierschraube. Für einen 90°-Schnitt stellen Sie den Parallelanschlag auf die Rastung A gemäß Skala ein; für einen 45°-Schnitt verwenden Sie die Rastung B. Berücksichtigen Sie die Blattbreite, ziehen Sie die Schraube fest. Führen Sie einen Probeschnitt durch.

Was sind die wichtigen Sicherheitshinweise?

Tragen Sie Schutzbrille, Gehörschutz und ggf. eine Staubmaske. Verwenden Sie stets das korrekt eingestellte Trennmesser. Ziehen Sie den Stecker nicht am Kabel heraus. Überprüfen Sie vor jeder Benutzung die ordnungsgemäße Funktion der Schutzeinrichtungen.

Welche Sägeblätter kann ich verwenden?

Verwenden Sie nur gut geschärfte Sägeblätter mit einem Durchmesser von 160 mm, einer Bohrung von 20 mm und einer Stärke von 2,8 mm. Verwenden Sie keine HSS-Stahlblätter, gerissene oder verzogene Blätter. Die Blattstärke und der Zahnansatz müssen mit dem Trennmesser kompatibel sein.

Wie stellt man die Säge für einen Gehrungsschnitt ein?

Lösen Sie die Fixierschrauben der Grundplatte, stellen Sie die Grundplatte auf den gewünschten Winkel (von 0° bis 45°) ein und ziehen Sie die Schrauben fest. Stellen Sie sicher, dass der Stecker vor jeder Einstellung gezogen ist.

Wie wartet man die Kreissäge?

Halten Sie die Lüftungsschlitze sauber und frei. Reinigen Sie sie regelmäßig mit Druckluft. Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten von einem Fachmann überprüfen. Verwenden Sie keine ätzenden Mittel zur Reinigung von Kunststoffteilen.

Kann ich einen Staubsauger an die Säge anschließen?

Ja, Sie können ein geeignetes Absauggerät an den Staubabsauganschluss anschließen. Stellen Sie sicher, dass die Absaugung sicher und vorschriftsmäßig angeschlossen ist, insbesondere bei Arbeiten, die Holzstaub erzeugen.

Was tun, wenn die Säge nicht startet?

Überprüfen Sie zuerst, ob der Stecker richtig eingesteckt ist und das Kabel nicht beschädigt ist. Stellen Sie sicher, dass der Einschaltsperrknopf und der Schalter gleichzeitig gedrückt werden. Wenn das Problem weiterhin besteht, lassen Sie das Gerät von einem Fachmann überprüfen.

Welche Garantie hat die Säge BHS 55?

Die Garantiezeit beträgt 6 Monate ab Kaufdatum. Sie deckt Material- oder Herstellungsfehler ab. Ersatzteile und Arbeitskosten werden übernommen, jedoch nicht später auftretende Schäden. Kontaktieren Sie den Kundendienst.

BEDIENUNGSANLEITUNG BHS 55 Bavaria by Einhell

D Inhaltsverzeichnis

Übersichtszeichnung S. 3

Beschreibung techn. Daten S. 4

Sicherheitshinweise S. 4

Arbeits- und Wartungshinweise S. 5-6

EG-Konformitätserklärung S. 13-14

Garantieurkunde S. 15-16

1. Handgriff
2. Typenschild
3. Ein-Ausschalter
4. Sperrtaste für Ein-Ausschalter
5. Feststellschraube für Schnittiefeneinstellung
6. Netzkabel
7. Spaltkeil
8. Pendelschutzhaube
9. Maschinenschraube
10. Sägeschuh
11. Flansch
12. Sägeblatt
13. Parallelanschlag
14. Feststellschraube für Parallelanschlag
15. Feststellschrauben für Gehrungseinstellung
16. Anschluß für Staubabsaugung
17. Zusatzhandgriff
18. Betätigungsbügel für Pendelschutzhaube

Bitte lesen Sie die Gebrauchsanweisung genau durch und achten Sie besonders auf die Sicherheits-hinweise. Bewahren Sie die Gebrauchsanweisung zusammen mit der Handkreissäge auf.

Technische Daten:

Netzspannung: 230 V \~ 50 Hz

Leistungsaufnahme: 1020 Watt

Leerlaufdrehzahl: 4000 min

Schnittiefe bei 0°: 52 mm

Schnittiefe bei 45°: 32 mm

Sägeblatt 160 mm ∅

Sägeblattaufnahme: 20 mm ∅

Sägeblattdicke 2,8 mm

Schalldruckpegel LPA 98 dB(A)

Schalleistungspegel LWA 101 dB(A)

Vibration a_w 3,2 m/s ^2

Gewicht 4,8 Kg

Abmessung 33 x 22,5 x 22 cm

Schutzisoliert

Ausstattung:

Parallelanschlag

Anwendungsgebiet

Die Handkreissäge ist geeignet zum Sägen von geradlinigen Schnitten in Holz, holzähnlichen Werkstoffen und Kunststoffen.

Sicherheitshinweise:

• Der Spaltkeil ist so einzustellen, daß der Abstand zum Zahnkranz des Sägeblatts 5 mm nicht überschreitet und sein unterster Punkt nicht um mehr als 5 mm gegenüber dem Zahnkranz zurücksteht.
• Rissige Sägeblätter oder solche, die ihre Form verändert haben, dürfen nicht verwendet werden.
• Sägeblätter aus hochlegiertem Schnellschnitt-Stahl (HSS Stahl) dürfen nicht verwendet werden.
• Sägeblätter, die den in dieser Gebrauchs-anweisung angegebenen Kenndaten nicht entsprechen, dürfen nicht verwendet werden.
• Es ist sicherzustellen, daß alle beweglichen Teile des Sägeblattschutzes ohne Klemmen funktionieren.
• Es ist sicherzustellen, daß alle Einrichtungen, die das Verdecken des Sägeblattes bewirken, einwandfrei arbeiten.
• Der Spaltkeil ist, außer bei den Einsatzschnitten, immer zu verwenden und richtig einzustellen.
• Nicht im Bereich von Dämpfen oder brennbaren Flüssigkeiten verwenden.
• Nur scharfe Sägeblätter und geeignetes Zubehör verwenden.
• Ziehen Sie vor allen Umbau- und Reinigungs- und Einstellarbeiten den Stecker aus der Steckdose.
  ● Schützen Sie die Netzleitung vor Beschädigungen. Öl und Säure können die Leitung beschädigen.
• Sägeblätter, deren Grundkörper dicker oder deren Schränkung kleiner als die Dicke des Spaltkeiles sind, dürfen nicht verwendet werden.
• Den Stecker nicht durch Ziehen an der Netzleitung aus der Steckdose entfernen und das Gerät nicht am Netzkabel tragen.
  ● Reparaturen sind nur durch einen Fachmann auszuführen.
• Bei Verwendung einer Kabeltrommel Leitung vollständig abrollen. Drahtquerschnitt mind. 1,5 mm². Absicherung max. 16 A
• Sichern Sie alle zu bearbeitenden Werkstücke ausreichend und überlasten Sie die Maschine nicht.
• Tragen Sie eine geeignete Kleidung und eine Schutzbrille und verwenden Sie eine Staubmaske bei stauberzeugenden Arbeiten.
• Tragen Sie zum Schutze Ihrer Ohren einen Gehörschutz!
• Bei längerem Bearbeiten von Holz oder stauberzeugenden Materialien, ist das Elektrowerkzeug an eine geeignete Staubabsaugung anzuschließen. (In Deutschland werden für Holzstäube aufgrund der TRGS 553 geprüfte Absaugeinrichtungen gefordert.

Arbeiten mit der Handkreissäge

• Kreissäge stets mit festem Griff halten.
  ● Die Pendelschutzhaube wird vom Werkstück automatisch zurückgeschoben.
• Keine Gewalt anwenden! Mit der Kreissäge leicht und gleichmäßig vorrücken.
• Das Abfallstück sollte sich auf der rechten Seite der Kreissäge befinden, damit der breite Teil des Auflagetisches auf seiner ganzen Fläche aufliegt.
• Wenn nach vorgezeichneter Linie gesägt wird, Kreissäge an der entsprechenden Kerbe entlangführen.
• Kleine Holzteile vor der Bearbeitung fest einspannen. Nie mit der Hand festhalten.
• Sicherheitsvorschriften unbedingt beachten! Schutzbrille tragen!
  ● Verwenden Sie keine defekten Sägeblätter oder solche, welche Risse und Sprünge aufweisen.
• Verwenden Sie keine Flansche/Flanschmuttern, deren Bohrung größer oder kleiner ist als diejenige des Sägeblattes.
  ● Das Sägeblatt darf nicht von Hand oder durch seitlichen Druck auf das Sägeblatt gebremst werden.
• Der Pendelschutz darf nicht verklemmen und muß sich nach abgeschlossenem Arbeitsgang wieder in der Ausgangsposition befinden.

• Vor der Verwendung der Kreissäge bei herausgezogenem Netzstecker die Funktion des Pendelschutzes prüfen.

• Vergewissern Sie sich vor jedem Einsatz der Maschine, daß die Sicherheitseinrichtungen wie Pendelschutz, Spaltkeil, Flansche und Verstelleinrichtungen funktionieren bzw. richtig eingestellt und festgestellt sind.

• An der Schutzhaube können Sie eine geeignete Staubabsaugung anschließen. Stellen Sie sicher, daß die Staubabsaugung sicher und ordnungsgemäß angeschlossen ist.
  ● Die bewegliche Pendelschutzhaube darf zum Sägen nicht in der zurückgezogenen Schutzhaube festgeklemmt werden.

Wartung

● Die Lüftungsschlitze am Motorgehäuse frei und sauber halten. Von Zeit zu Zeit Schlitze ausblasen.
- Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten durch eine Fachwerkstätte überprüfen.
- Abgenützte Kohlebürsten dürfen nur von einer Fachwerkstätte oder unserem Kundendienst ausgewechselt werden.
● Halten Sie Ihr Gerät immer sauber.
- Benutzen Sie zur Reinigung des Kunststoffes keine ätzenden Mittel.
- Sollten Sie Beschädigungen feststellen, können Sie anhand der beiliegenden Explosionszeichnung sowie der Teileliste die Ersatzteile genau definieren und bei unserem Kundenservice anfordern.

Achtung!
Gehörschutz und Schutzbrille tragen.

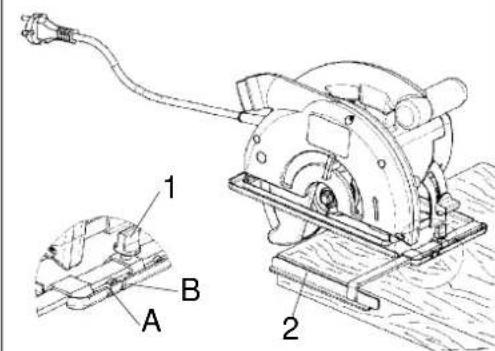

1.Feststellschraube 1 lösen

1. Bei 90° Schnitt, Parallelanschlag 2 lt. Skala auf Kerbe Aeinstellen, bei 45° Schnitt, Parallelanschlag 2 lt. Skala auf kerbe B einstellen, auf Sägeblattbreite achten.

2. Feststellschraube anziehen

Achtung!

Probeschnitt mit einem Abfallholz durchführen

Schnittiefe einstellen

1. Feststellschraube 1 lösen
2. Sägeschuh nach unten schwenken
3. Schnittiefe nach Skala einstellen.
   Zahnspitze muß ca. 2 mm aus dem Holz herausragen.
4. Feststellschraube anziehen

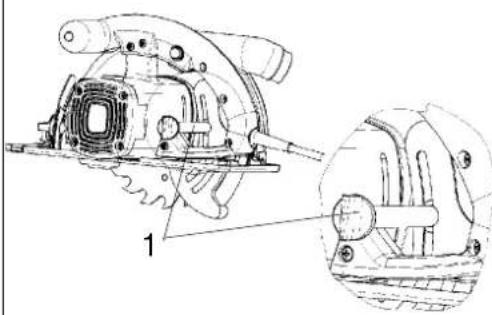

Sägeschuh verstellen (Schrägschnitt)

1. Die Feststellschrauben 1 lösen
2. Sägeschuh auf gewünschte Gradzahl einstellen 0-45°
   3.Feststellschrauben 1 fest anziehen

Achtung!

Vor allen Arbeiten an der

Kreissäge Netzstecker ziehen!

Einschalten

Bevor Sie den Ein-Ausschalter betätigen, vergewissern Sie sich ob, das Sägeblatt richtig montiert, bewegliche Teile leichtgängig und Klemmschrauben fest angezogen sind.

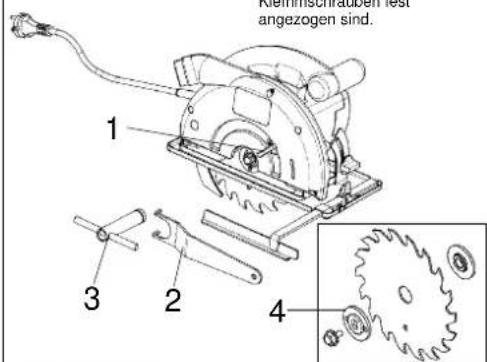

Sägeblatt wechseln

1. Pendelschutzhaube 1 öffnen und festhalten
2. Mit Stirnlochschlüssel 2 das Sägeblatt gegenhalten
3. Steckschlüssel 3 ansetzen und Schraube lösen
   4.Flansch 4 und Sägeblatt nach unten entnehmen
   5.Flansch reinigen, neues Sägeblatt einsetzen.
   Auf Laufrichtung achten (siehe Pfeil auf der Schutzhaube)
   6.Schraube anziehen, auf Rundlauf achten

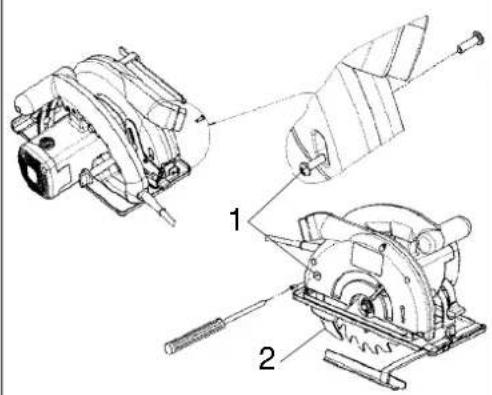

Spaltkeillaus-/einbau

1.Kreuzschlitzschrauben 1 lösen und herausnehmen
2.Spaltkeil 2 nach unten herausziehen
3. Zusammenbau in umgekehrter Reihenfolge vornehmen

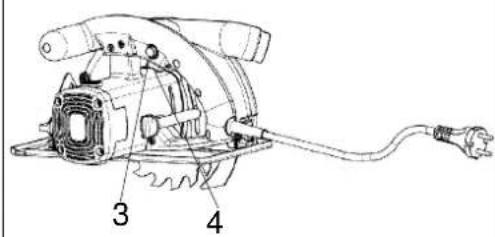

Eln-Ausschalten
Einschalten: Sperrknopf 3 und Taste 4 gleichzeitig drücken
Ausschalten: Sperrknopf und Taste loslassen

Technische gegevens :

Netspanning : 230 V \~ 50 Hz

Die Garantiezeit beginnt mit dem Tag des Kaufes und beträgt 1 Jahr.

Die Gewährleistung erfolgt für mangelhafte Ausführung oder Material- und Funktionsfehler.

Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Keine Gewährleistung für Folgeschäden.

Ihr Kundendienstansprechpartner

F GARANTIE EINHELL

Wir gewähren Ihnen ein Jahr Garantie gemäß nachstehenden Bedingungen. Die Garantiezeit beginnt jeweils mit dem Tag der Lieferung, der durch Kaufbeleg, wie Rechnung, Lieferschein oder deren Kopie, nachzuweisen ist. Innerhalb der Garantiezeit beseitigen wir alle Funktionstehler am Gerät, die nochweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Die dazu benötigten Ersatzteile und die anteilende Arbeitszeit werden nicht berechnet.

Ausschuss: Die Garantiezeit bezielt sich nicht auf natürliche Abnutzung oder Transportschäden, fremn nicht auf Schäden, die infolge Nichtbechtung der Montageanleitung und nicht nomgenäßer Installation entstanden. Der Hersteller haftet nicht für indirekte Folge- und Vermögensschäden.

Durch die Instandsetzung wird die Garantiezeit nicht erneuert oder verlängert. Bei Garantianspruch, Störungen oder Ersatzteilbedarf venden Sie sich bitte an.

ISC GmbH · International Service Center

Ersatzteil- und Reparatur-Abt.: Telefon[phone] • Telefax(0 99 51) 26 10 und 52 50

Technische Kundenberatung: Telefon[phone]

D ISC GmbH

Eschenstraße 6

D-94405 Landau/Isar

Tel. [phone], Fax [phone] u. 5250

GB Hans Einhell AG, UK Branch

Technische Änderungen vorbehalten
