BEDIENUNGSANLEITUNG BS 350 E Bavaria by Einhell

4 Rändelschraube für Drehzahlregulierung

5 Sichtschutz

6 Sageblatt

7 Führungsrolle

8 verstellbarer Sageschuh

9 Innensechskantschlüssel

10 Spanabsaugung

Allgemeine Sicherheitshinweise und Unfallschutz

Ein unfallfreies und gefahrloses Arbeiten mit dem Werkzeug ist nur gewährleistet, wenn Sie die Sicherheitshinweise und die Bedienungsanleitung vollständig lesen und die enthaltenen Hinweise befolgen.

• Kontrollieren Sie vor jedem Gebrauch das Gerät, die Anschlußleitung und den Stecker. Arbeiten Sie nur mit einem einwandfrei und unbeschädigten Gerät. Beschädigte Teile müssen sofort von einem Elektro-Fachmann erneuert werden.
  Vor allen Arbeitsen an der Maschine, vor jedem Werkzeugwechsel und bei Nichtgebrauch den Netzstecker aus der Steckdoseziehen.
  Um Beschädigungen des Netzkabels zu vermeiden, das Netzkabel immer nach hinteren von der Maschine wegführren.
• Beim Arbeitsen im Freien dürfen nur dafür zuge-lassene Verlängerungskabel verwendet werden. Die verwendeten Verlängerungskabel mussen einen Mindest-Querschnitt von 1,5mm^2 aufweisen. Die Steckverbindungen mussen Schutzkontakte aufweisen und spritzwassergeschützt sein.
  Bewahren Sie die Werkzeuge sicher und für Kinder nicht erreichen auf.
• Tragen Sie beim Schleifen, Bürsten und Trennen stets eine Schutzbrille, Sicherheitshandschuhe und einen Gehörschutz und bei stauber-zeugenden Arbeitsen eine Atemschutzmaske.
• Lassen Sie keine Werkzeugschlüssel stecken. Überprüfen Sie vor dem Einsatz, daß die Schlüssel und Einstellwerkzeuge entfernt sind.
  Sichern Sie das zu bearbeitende Werkstück gegen Verrutschen (festspannen).
  Beim Bearbeiten (Trennen und Schleifen) von Stein muß eine Staubabsaugung verwendet werden. Die Staubabsaugung muß zum Absagen von Gesteinsstaub zugelassen sein.
  Asbesthaltige Materialien dürfen nicht

bearbeitet werden.

Entspruchende Unfallverhütungsvorschrift (VBG 119) der Berufsgenossenschaft beachten.

-Verwenden Sie nur Orginal-Ersatzteile.
- Reparaturen dürfen nur von einem Elektro-Fachmann durchgeführt werden.
Die Lärmentwicklung am Arbeitsplatz kann 85 db (A) überschreiben. In thisem Fall sind Schall- und Gehörschutzmaßnahmen für den Bedienenden erforderlich. Das Gerausch theses Elektrowerkzeuges wird nach IEC 59 CO 11, IEC 704, DIN 45635 Teil 21, NFS 31-031 (84/537/EWG) gemessen.
- Achten Sie auf einen sicheren Stand. Vermeiden Sie abnormale Körperhaltungen.
- Setzen Sie Ihr Elektrowerkzeug nicht dem Regen aus. Benützen Sie Elektrowerkzeuge nicht in nasser oder feuchter Umgebung und nicht in der Nähe von brennbaren Flüssigkeiten.
- Tragen Sie das Elektrowerkzeug nicht am Netzkabel. Schützen Sie das Netzkabel vor Beschädigung durch Öl, Lösungsmittel und scharfen Kanten. Tragen sie das Elektrowerkzeug nicht am Kabel.
- Halten Sie Ihrn Arbeitsbereich in Ordnung.
Vergewissern Sie sich, daß der Schalter beim Anschluß an das Stromnetz ausgeschelt ist.
- Tragen Sie geeignete Arbeitskleidung. Tragen Sie keine weite Kleidung und Schmuck. Tragen Sie bei langen Haaren ein Haarnetz.
- Verwenden Sie zu ihrer eigenen Sicherheit nur Zubehör und Zusatzgeräte des Werkzeug-Herstellers
- Verwenden Sie nur scharfe und einwandfrei Sageblatter. Verbogene und rissige Sageblatter sindort austauschen.
Sägeblatt nach dem Ausschalten nicht durch seit liches Gegendrücken abbremsen.
Achten Sie auf gleichmässigen Vorschub, daß vermindert die Unfallgefahr und verlangert die Lebensdauer des Sageblatts und der Stichsäge.

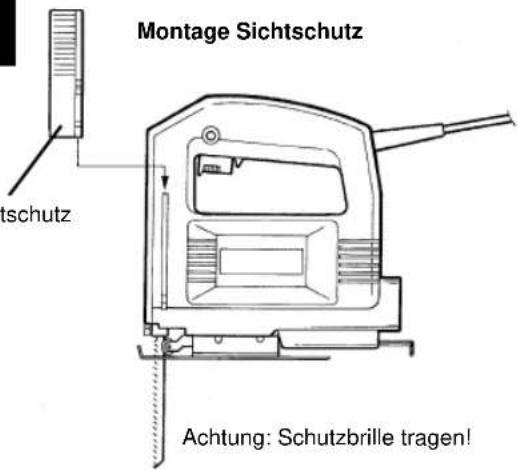

Schieben Sie vor jeder Inbetriebnahme der Stichsäge den transparenten Sichtschutz nach unten, um ein Herausschleudern von Spanen und Splittern zu verhindern.
Reinigen Sie Ihr Werkzeug nur mit einem feuchten Lappen. Verwenden Sie zur Reinigung keine aggressiven Reinigungsmittel.
- Überprüfen Sie Ihr Werkzeug auf einwandfrei Funktion. Soltte die Funktion gestört sein, setzen Sie Ihr Werkzeug überprüfen. Alle Wartungs- und Inspektionsarbeiten dürfen nur von einem Elektro-Fachmann oder von der ISC GmbH durchgeführt werden.
Der Wert der ausgesendeten Schwingungen wurde nach ISO 5349 ermittelt.

Betriebsanleitung für Elektronik-Stichsäge BS 350 E

VERWENDUNG

Die Stichsäge ist zum Sagen von Holz, Eisen, Buntmetallen und Kunststoffen unter Verwendung des entsprechenden Sageblatts bestimmt.

INBETRIEBNAHME

Momentschaltung (Bild 3)

Einschalten: Ein/Ausschalter drucken

Ausschalten: Ein/Ausschalter loslassen

Dauerschaltung

Einschalten: Ein/Ausschalter drucken und im gedrückten Zustand mit den Feststellknopf arretieren

Ausschalten: Ein/Ausschalter drucken und loslassen

Drehzahlregulierung

Durch mehr oder weniger starken Druck auf den Ein/Ausschalter kann die Drehzahl stufenlos reguliert werden. Leichter Druck auf den Ein/Ausschalter bewirkt eine petite Drehzahl. Starker Druck auf den Ein/Ausschalter bewirkt eine hohe Drehzahl. Somit konnen Sie, entsprechend der auszuführenden Arbeit die Hubzahl wahren.

Elektronische Drehzahlvorwahl (Bild 4)

Mit der Rändelschraube am Ein/Ausschalter kann die gewünschte Drehzahl, voreingestellt werden. Drehen Sie die Rändelschraube in PLUS-Richtung, erhöht sich die Drehzahl, drehen Sie die Rändelschraube in MINUS-Richtung wird die Drehzahl verringert. Die geeignete Hubzahl ist vom jeweiligen Werkstoff und den Arbeitsbedingungen abhängig.

Die allgemeinen Regel für die Schnittgeschwindigkeit bei spanabhebenden Arbeiten sind auch hier gültig.

Sägeblattwechsel (Bild 2)

Vor allen Arbeiten und Sägeblattwechsel die Stichsäge ausschalten und den Netzstecker aus der Steckdoseziehen.

Lösen Sie mit dem beiliegenden Innensechskant-schlüssel die beiden Schrauben am Stöbel (Bild 2). Schiebern Sie das Sageblatt in die Führungsnut, zwischen Hubstange und Haltebügel bis zum Anschlag ein. Ziehen Sie die beiden Schrauben mit dem beiliegenden Innensechskant Schlüssel fest. Die

Sägeblattzahlung muß in Schneidrichtung zeigen.
Achten Sie daraufuf, daß das Sägeblatt in der
Führungsnut des Stößels und der Laufrolle sitzt.

Verstellen des Sageschuh

(Gehrungsschnittte und randnahes Sagen, Bild 5) Für Gehrungsschnittte und Schrägschnittte kann der Sageschuh, nach losen der beiden Schrauben auf der Unterseite, beidseitig um bis zu 45^ geschwenkt werden. Die Winkel sind mit Markierungsstrichen, 15^ , 30^ und 45^ gekennzeichnet. Eine Einstellung zwischen den markierten Winkelgraden ist ohne weiter们的 möglich.

Zum Verstellen des Schnittwinkels lose Sie die beiden Schrauben (Bild 5) sowie, das der Sageschuh gerade noch verschoben werden kann. Stellen Sie den gewünschten Winkel ein undziehen Sie die beiden Schrauben wieder fest.

Für das Sagen bis zum Rand kann der Sageschuh nach hinten verschoben werden. Losen Sie dazu die beiden Schrauben an der Unterseite (Bild 5) und schieben Sie den Sageschuh nach hinten. Ziehen Sie die beiden Schrauben wieder fest.

Staubabsaugung

Die Stichsäge ist mit einem Staubsaugeranschluss ausgestattet. Jeder Staubsauger kann an die Absaugöffung am hinteren Ende der Stichsäge angeschlossen werden. Sollten Sie hierzu einen speziellen Adapter benötigen, setzen Sie sich bitten mit dem Hersteller Ihres Staubsaugers in Verbindung.

TECHNISCHE DATEN

Nennspannung: 230 V ~ 50 Hz

Leistungsaufnahme: 350 W

Hubzahl: stufenlos regelbar, max. 3000/min.

Hubhöhe: 18 mm

Schnittiefe Holz: 55 mm

Schnittiefe Kunststoff: 10 mm

Schnittiefe Eisen: 6 mm

Gehrangsschnitt: bis 45° (links und rechts)

Schalldruckpegel LPA: 89 dB (A)

Schalleistungspegel LWA: 99,6 dB (A)

Vibration aw 3,2 m/s2

Schutzisoliert

Gewicht 1,7 Kg

D
1
4

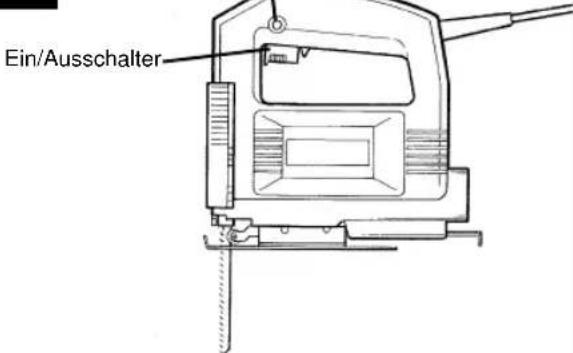

Durch Drehen des Drehzahlreglers erhöht sich die Hubzahl

2

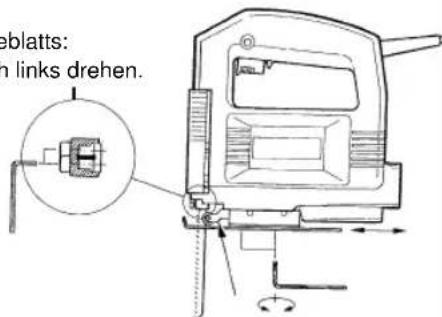

Sägeblattwechsel

Lösen des Sägeblatts: Schrauben nach links drehen.

Säeblatt bis zum Anschlag in den Stöbel einsetzen und die beiden Schrauben des Haltbügels festziehen.
Achtung: Prufen Sie ob das Säeblatt in der Rille der Laufrolle und des Stöels sitzt.

5

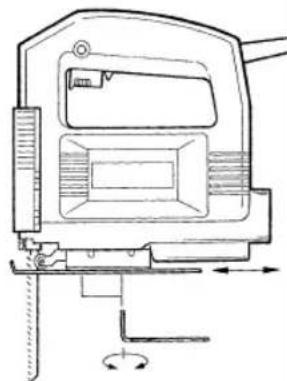

Durch Losen der beiden Schrauben kann der Sageschuh nach links und rechts oder im Winkel bis 45^ verstellt werden.

3

6

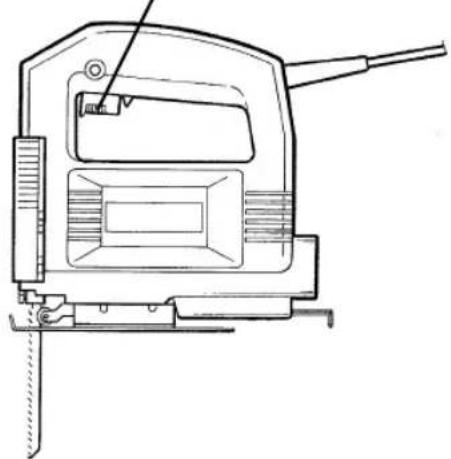

Einschalten: Ein/Ausschalter drucken.
Dauerbetrieb: Ein/Ausschalter mit Feststellknopf sichern.
Ausschalten: Ein/Ausschalter drucken und loslassen

Schneiden von fumierten Spannplatten:

1. Feines Sageblatt benutzen
2. Sageschuh an der unbeschichteten Stelle ansetzen
3. Geringe Vorschubkraft

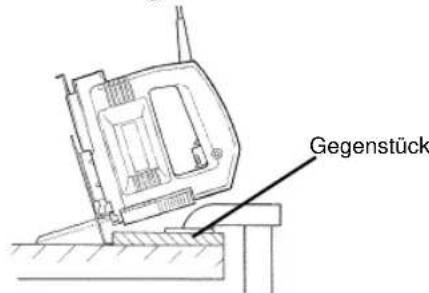

Taschenschmitt: Nur in Spannplatten und Holz ohne vorbohren. Stichsage fest gegen an das Gegenstück drucken und langsam in Schneidrichtung bewegen.

F

Description

Die Garantiezeit beginnt mit dem Tag des Kaufes und beträgt 2 Jahre.

Die Gewährleistung erfolgt fur mangelhafte Ausführung oder Material- und Funktionsehler.

Die dazu benöttigen Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Keine Gewährleistung für Folgeschäden.

Ihr Kundendienstansprechpartner

GARANTIE EINHELL

Wir gewahren Ihnen zwei Jahre Garantie gemäß nachstehenden Bedingungen. Die Garantiezeit beginnnt jeweils mit dem Tag der Lieferung, der durch Kaufbeleg, wie Rechnung, Lieferschein oder deren Kopie, nachzuweisen ist. Innerhalb der Garantiezeit beseitigten wir alle Funktionsehler am Gerat, die nachweisbar auf mangelhafte Ausführung oder Materialiefher zurückzuführn sind. Die dazu bestehtens Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Ausschluß: Die Garantiezeit bezieht sich nicht auf natürliche Abnutzung oder Transportschäden, ferner nicht auf Schäden, die infolge Nichtbeachtung der Montageanleitung und nicht normgemäßer Installation entstanden. Der Hersteller haftet nicht für indirekte Folge- und Vermögensschäden.

Durch die Instandsetzung wird die Garantiezeit nicht erneuert oder verlangert. Bei Garantiengspruch, Störungen oder Ersatzteilbedarf wenden Sie sich sieptic an.

ISC GmbH · International Service Center

Eschenstraße 6 · D-94405 Landau/Isar (Germany)

Ersatzteil-u. Reparatur-Abt.: Telefon [phone] • Telefax (0 99 51) 26 10 und 52 50

Technische Kundenberatung: Telefon [phone]

DISC GmbH

Eschenstraße 6

D-94405 Landau/Isar

Tel. [phone], Fax [phone] u. 5250

GB Einhell UK Ltd.

Technische Änderungen vorbehalten
