GEBRUIKSAANWIJZING BS 350 E Bavaria by Einhell

1 Netkabel
2 Vergrendelknop
3 In/uitschakelaar
4Gekartelde schroef voor toerentalregeling
5 Oogbeschermplaat
6 Zaagblad
7 Leirol
8 verstelbare zaagschoen
9 Inbussleutel
10 Zaagselafzuging

Algemene veiligheidsaanwijzingen en ongevallenpreventie

Het werk den zonder gevaar en ongevalen met het gereedschap is slechts gewaarborgd als U de veiligshieldsrichtlijnen en de handleiding volledig leest en de daarin voorkomende aanwijzingen naleeft.

• Controller vór ieder gebruik het toestel, de aansluitkabel en de stekker. Werk enkel met een correct en intact toestel. Beschadigde onderdelen要去en onmidelijk door een elektro-vakman vermieuwd worden.
  Vooriedere werkzaamheid aan de machine, Vooriedere verwisseling van gereedschap alsook bij Niet-gebruik moet de netstekker uit het stopcontact getrokken worden.
  Teneinde een beschadiging van de netkabel te voorkomen, de netkabel alsijd maarachten van de machine wegleiden.
  Bij het werk in open lustt mogen slechts hiervoor goedgekeurde verlangkabels gebrukt worden. De gebruktte verlangkabels要去en een minimum doorsnede van 1,5mm^2 hebben. De stekverbindingen要去en van aardingscontacten voorzien en gegen spatwater beschermd zich.
  Bewaar de gereedschappen veilig en voor kinderen onbereikbaar.
  Draag bij het slijpen, borstelen en snijden alsijd een beschermbril, veiligheidshandschoenen en een gehoorbeschermer en bij stof veroorzakende werkzaamheden een adembeschemmasker.
  Laat geen gereedschapssleutels zitten. Vergewis U zich voor het inschakelen dat de sleutels en afstelgereedschappen verwijderd zijn.
• Beveilig het te bewerken werkstuk gegen verschuiven (vastschroeven).

Bij het bewerken (snijden en slijpen) van steen要去en stofafzuiig gebruikt worden. De stofafzuiig moet voor het afzuiigen van stof afkomstig van stenen toegelaten zich.

Asbest-houdende materialen mogen nicht bewerkt worden.

De overeenkomstige voorschriften ter voorkoming van ongevallen (VBG 119) van de ongevallenverzekering in acht nemen.

-Gebruik enkel originele onderdelen.
Herstellingen mogen enkel door een elektrovakman uitgevoerd worden.
- De geluidsontwikkeling aan de werkplaats kan 85 dB (A) overschrijden. In dit geval zijn maatregelen ter geluidwering en ter bescherming van het gehooroodzakelijk voor de bediener. Het geluid van dit elektro-gereedschap worden gemeten volgens IEC 59 CO 11, IEC 704, DIN 45635 deel 21, NFS31-031 (84/537/EG).
Zorg ervoor dat U bij het werkken veilig staat. Vermijd abnormale lichaamshoudingen.
Stel Uw elektro-gereedschap Niet bloot aan de regen. Gebruik elektro-gereedschappen Niet in een natte of vochtige omgeving en Niet in de nabijheid van brandbare vloeistoffen.
Draag het elektro-gereedschap Niet aan de net-kabel. Bescherm de netkabel gegen beschadiging door olie, oplosmiddelen en scherpe kanten. Draag het elektro-gereedschap Niet aan de kabel.
Hou Uw werkplaats in orde.
Vergewis U zich dat de schakelaaruitgeschakeld is als U de machine aan het stroomnet aansluit.
Draag de ges paste werkkledij. Draag geen wijde kledij en geen sieraden. Draag bij langhaar een haarnet.
- Gebruik voor Uw eigengeiligheid slechts accessoires en hulpapparaten van de fabricant van het gereedschap
- Gebruik enkel scherpe en intacte zaagbladen. Zaagbladen met barstjes of verbogen zaagbladen onmiddelijk verrangen.
- Het zaagblad na het uitschakelen Niet afremmen door zijdelings daartegen te duwen.
- De zaag gelijkmatig maar voren schuiven.
Daardoor worden het gevaar voor ongevallen verminderd en de levensduur van het zaagblad en de decoupeerzaag verlangd.
Trillingswaarde gemeten aan het handvat volgens ISO 5349 3,2m / s^2

Handleiding voor electronic-decoupeerzaag BS 350 E

INGEBRUIKNEMING

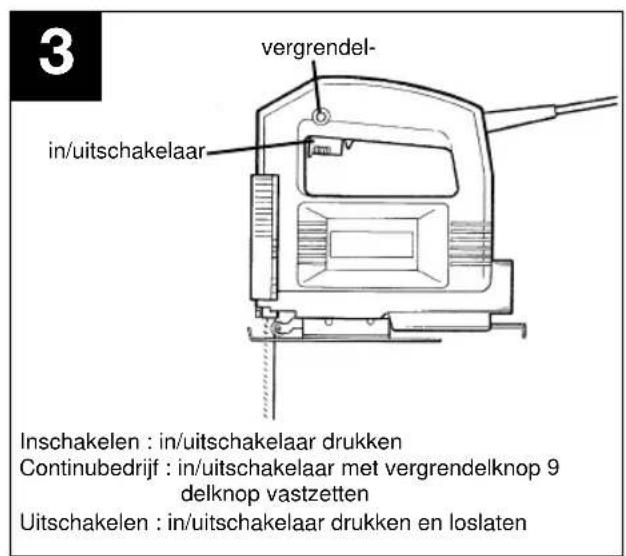

Momentschakeling (fig. 3)

Inschakelen : in/uitschakelaar drukken

Uitschakelen : in/uitschakelaar loslaten

Continuschakeling

Inschakelen : in/uitschakelaar drukken en in gedrukte toestand met de vergrendelknop vastzetten

Uitschakelen : in/uitschakelaar drukken en loslaten

Toerentalregeling

Het toerental kan traploos geregeld worden door op de in/uitschakelaar min ofeer hard te drukken. Door een lichte druk worden een laag toerental, dooreen harde druk een hoog toerental bereikt. Daardoor kunt U het aanl slagen overeenkomstig het uit te voeren werk bepalen.

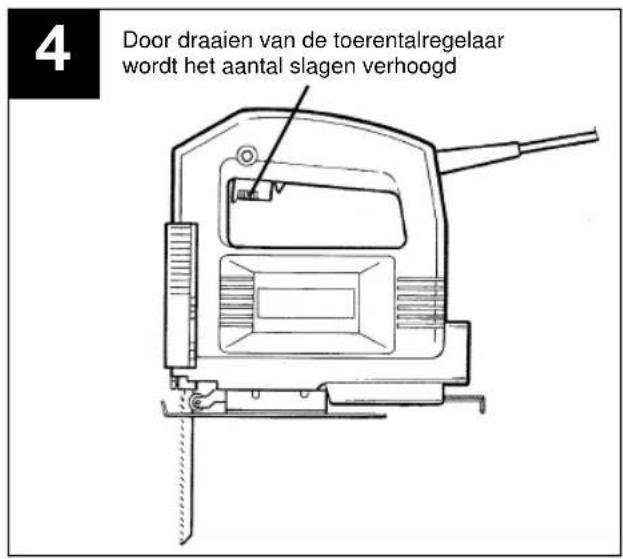

Elektronische toerentalvoorselectie (fig.4)

Met de gekartelde schroef aan de in/uitschakelaar kan het gewenst toerental binnen een versnelling vooraf ingesteld worden. Draait U de gekartelde schroef in PLUS-richting, wordt het toerental verhoogd. Draait U de schroef in MINUS-richting, wordt het toerental verlaagd. Het gespaste toerental is afhankelijk van het te bewerken materiaal en van de arbeidsomstandigheden.

De algemene regels voor de snijnselheid bij verspanende bewerkingen zijn ook hier van toepassing.

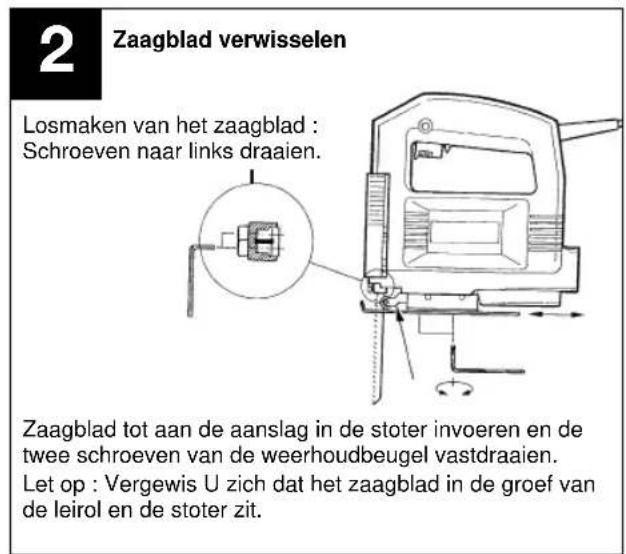

Zaagblad verwisselen (fig. 2)

Voor alle werkzaamheden en voor het verwisselen van het zaagblad de decoupeerzaag uitschakelen en de netstekker uit het stopcontact trekken.

Draai de twee schroeven aan de stoter met behulp van de bijgevoegde inbussleutel los (fig.2). Schuif het zaagblad in de leigroefussen de hefstang en de weerhoudbeugel tot aan de aanslag.Draai de twees schroeven met de bijgevoegde inbussleutel vast.Detanding van het zaagblad moet in snijrichting wijzen. Let erop dat het zaagblad in de leigroef van de stoter en de leirol zit.

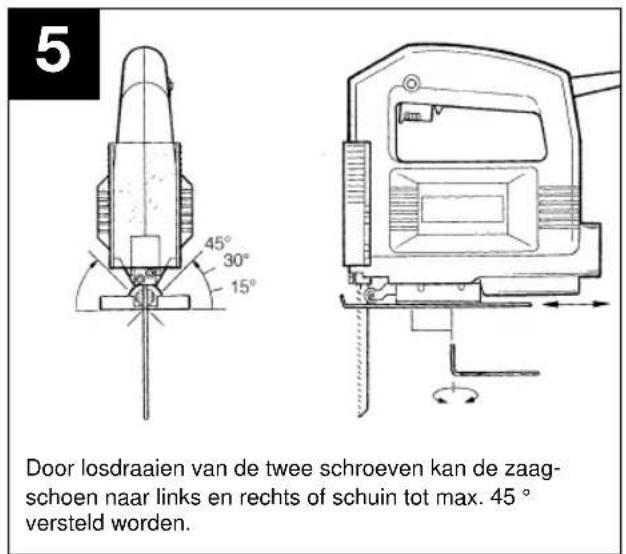

Verstellen van de zaagschoen (versteksneden en zagen)dicht aan de rand,fig.5)

Voor versteksneden en diagonalsneden kan de zaagschoen, na het losdraaien van de twee schroeven aan de onderkant, weerzijds tot 45^ gedraaid worden. De hoeken zijn door markingsstreepjes, 15^ , 30^ en 45^ aengeduid. Een instelling:tussen de gemarkeerde hoekgraden is zomaar可想而知.

Om van snijhoek te veranderen draait U de twee schroeven (fig. 5) zo ver los dat U de zaagschoen juist nog kan verschuiven. Stel de gewenste hoek dan in en draai de twee schroeveneer vast.

Om tot aan de rand te zagen, kan de zaagschoen maar achefteren verschoven worden. Draai hiervoor de twee schroeven aan de onderkant (fig. 5) los en schuif de zaagschoen maar achefteren. Draai de twees schroeveneer vast.

Stofafzuiiging

De decoupeerzaag is voorzien van een stofzuigeraansluiting. Ledere stofzuiger kan aan de afzugopening op hetijkenste eind van de decoupeerzaag aangesloten worden. Indien U hiervoor een speciale adapter nodig hebt, gelieve contact met de fabricant van Uw stofzuiger op te nemen.

TECHNISCHE GEGEVENS

Nominale spanning : 230 V ~ 50 Hz

Opgenomen vermogen : 350 Watt

Aantal slagen : traploos regelbaar, max. 3000/min.

Slaghoogte : 18 mm

Zaagdiepte hout : 55 mm

Zaagdiepte kunststof : 10 mm

Zaagdiepte ijzer : 6 mm

Versteksnede : tot 45° (links en rechts)

Geluidsdrukniveau LPA : 89 dB (A)

Geluidsprestatieniveau LWA : 99,6 dB (A)

Vibration aw 3,2 m/s2

Randgeaard

Gewicht 1,7 kg

NL

D	GB	F	NL	E	P
EG Konformitätserklärung Der Unterzeichnende erklär im Namen der Firma	EC Declaration of Conformity The Undersigned declares, on behalf of	Déclaration de Conformité CE Le sousgné déclare, au nom de	EC Conformiteitsverklaring De ondertekenaar verklaart in naam van de firma	Déclaration CE de Conformidad Por la presente, el abajo firmente déclarer en nombre de la Empresa	Déclaration de conformidade CE O abaixo assinado declarer em nome da Empresa
ISC GmbH·Eschenstraße 6·D-94405 Landau/Isar
daß die	that the	que	dat de	que el/la	que
Maschine/Produkt	Machine / Product	la machine / le produit	machine/produkt	máquina/producto	a máquina/o produits
Elektronie-Stichsäge Electronic Jigsaw	Scie à guichet électronique	Electronic- decoupeezaag	Sierra electrònica de punta	Serra de ponta electrónica	Serra de ponta electrónica
Marke	produced by:	du fabricant	merk	marca	marca
bavaria
Typ	Type	Type	type	tip	tip
BS 350 E
-Seriennummer auf dem Produkt- der ×EG Maschinenrichtlinie 89/392/EWG mit Änderungen ×EG Niederspannungs- richtlinie 73/23 EWG ×EG Richtlinie Elektrö- magnetische Verträglichkeit 89/336 EWG mit Änderungen entspricht.	-Serial number specified on the product - is in accordance with the ×EC Directive regarding machinery 89/392 EEC, as amended; ×EC Directive regarding low-voltage equipment 73/23 EEC; ×EC Directive regarding electromagnetic compatibility 89/336 EEC, as amended.	-no. série indiquè sur le produit- correspond(ent) à la ×Directive CE relative aux machines 89/392 CEE avec les modifications y apportées; ×Directive CE relative aux basses tensions 73/23 CEE; ×Directive CE relative à la compatibilité electro- magnétique 89/336 CEE avec les modifications y apportées.	-serienummer op het produit- conform de volgende richtlijnen is: ×EG machinerichtlijn 89/392/EWG met wijzigingen ×EG laagspanningsrichtlijn 73/23 EWG ×EG richtlijn Elektro- magnetische compatibilititeit 89/336 EWG met wijzigingen	-No. de série en el producto: satisface las dispositionses pertinentes sugintes: ×Disposition de maquinaria de la CE 89/392/CEE con modificaciones ×Disposition de bajo tension de la CE 73/23 CEE ×Disposition de la compatibiliad electro- magnética de la CE 89/336 CEE con modificaciones.	-cujo número de série encontra-se no produits - corresponde à ×Directiva da CE de máquinas 89/392/CEE, com alterazioni ×Directiva da CE de baixa tensão 73/23 CEE ×Directiva da CE de compatibilidade electro- magnética 89/336 CEE, com alterazioni
EN 50144-1; EN 50144-2-10; EN 55014; EN 60555-2; EN 60555-3; EN 50082-1
Landau/Isar, den 24.03.2000	Landau/Isar, (date) 24.03.2000	Landau/Isar, (date) 24.03.2000	Landau/Isar, datum 24.03.2000	Landau/Isar 24.03.2000	Landau/Isar 24.03.2000
Pflaum Produkt-Management	Pflaum Produkt-Management	Pflaum Produkt-Management	Pflaum Produkt-Management	Pflaum Produkt-Management	Pflaum Produkt-Management

GARANTIEURKUNDE

De garantieduur beginnt op de koopdatum en bedraagt 2aar.

De garantie geldt voor gebreken aan de uitvoering of materiaal- en functiefouten.

Da waarvoort benodigde onderdelen en het arbeidsloon worden Niet in rekening gebracht.

Geen garantie op verdere schaden. uw contactpersoon van de klantenservice

GARANTIEURKUNDE

NL-7903 BD Hoogeveeen

Tel. [phone], Fax [phone]

Einhell Benelux

Abtsdreef 10

B-2940 Stadbroek

Tel/Fax [phone]

E Comercial Einho

Carretera Sanguesa

E-31310 Carcastillo/Navarra

Einhell Iberica

Technische wijzigingen voorbehonden
