Type de produit	Scie à guichet électronique
Marque	Bavaria by Einhell
Modèle	BS 350 E
Tension nominale	230 V ~ 50 Hz
Puissance absorbée	350 W
Cycles par minute (réglable)	0 – 3000 min⁻¹
Course de la lame	18 mm
Profondeur de coupe max. (bois)	55 mm
Profondeur de coupe max. (plastique)	10 mm
Profondeur de coupe max. (fer)	6 mm
Coupe en biais	Jusqu'à 45° (gauche et droite)
Niveau de pression acoustique LPA	89 dB(A)
Niveau d'intensité acoustique LWA	99,6 dB(A)
Vibration (main-bras)	3,2 m/s²
Poids	1,7 kg
Double isolation	Oui
Fonctions principales	Réglage électronique de vitesse, sabot réglable, aspiration des copeaux, interrupteur avec blocage en continu
Entretien et nettoyage	Nettoyer régulièrement les fentes de ventilation et la lame ; retirer la fiche avant tout entretien
Sécurité	Double isolation, protection des yeux intégrée, arrêt d'urgence par relâchement de l'interrupteur
Pièces détachées et réparabilité	Utiliser uniquement des lames et pièces de rechange originales ; réparations par électricien confirmé
Garantie	2 ans (défauts de matériel et de fabrication)

FOIRE AUX QUESTIONS - BS 350 E Bavaria by Einhell

Comment changer la lame de la scie BS 350 E ?

Avant tout changement, débranchez la fiche secteur. Desserrez les deux vis du coulisseau à l'aide de la clé mâle coudée fournie. Glissez la lame dans la rainure de guidage jusqu'à la butée. Assurez-vous que la denture est orientée dans le sens de coupe. Serrez les deux vis. Vérifiez que la lame est bien placée dans la rainure du galet de roulement.

Comment régler la vitesse de coupe ?

La vitesse se règle de deux manières : en exerçant une pression plus ou moins forte sur l'interrupteur (variation continue) ou en tournant la vis moletée située sur l'interrupteur pour une présélection électronique. Tournez vers '+' pour augmenter, vers '-' pour diminuer.

Comment effectuer une coupe en biais ?

Desserrez les deux vis sous le sabot de sciage. Inclinez le sabot jusqu'à l'angle désiré (max. 45° à gauche ou à droite). Les positions 15°, 30° et 45° sont marquées. Resserez les vis. La profondeur de coupe est réduite en biais.

Puis-je utiliser un aspirateur avec la scie ?

Oui, la scie est munie d'un raccord d'aspiration à l'arrière. Vous pouvez y connecter un aspirateur standard. Si nécessaire, utilisez un adaptateur adapté à votre marque d'aspirateur.

Quelle épaisseur de bois puis-je couper avec la BS 350 E ?

La profondeur de coupe maximale dans le bois est de 55 mm. Pour le plastique, comptez 10 mm, et pour le fer, 6 mm. Ces valeurs sont valables pour une coupe droite.

Que faire si la scie ne démarre pas ?

Vérifiez d'abord que la fiche est bien branchée et que la prise secteur fonctionne. Assurez-vous que l'interrupteur n'est pas bloqué en position 'hors circuit'. Si le problème persiste, contactez un électricien confirmé – les réparations ne doivent être effectuées que par du personnel qualifié.

Comment nettoyer et entretenir la scie ?

Avant tout nettoyage, débranchez l'appareil. Nettoyez les fentes de ventilation et la lame avec un chiffon sec ou une brosse. N'utilisez pas d'huile ou de solvants. Rangez la scie dans un endroit sec, hors de portée des enfants.

La scie BS 350 E est-elle doublement isolée ?

Oui, elle bénéficie d'une double isolation (classe II). Cela signifie qu'aucune mise à la terre n'est nécessaire. Vous pouvez l'utiliser sur une prise standard avec fiche à deux broches.

Quelle est la durée de la garantie ?

La garantie est de 2 ans à compter de la date d'achat. Elle couvre les défauts de matériel et de fabrication. Les pièces d'usure comme les lames ne sont pas incluses. Conservez votre ticket de caisse.

Puis-je utiliser des lames non originales ?

Il est recommandé d'utiliser uniquement des lames de rechange originales pour garantir la sécurité et les performances. Des lames inadaptées peuvent endommager l'appareil ou provoquer des accidents.

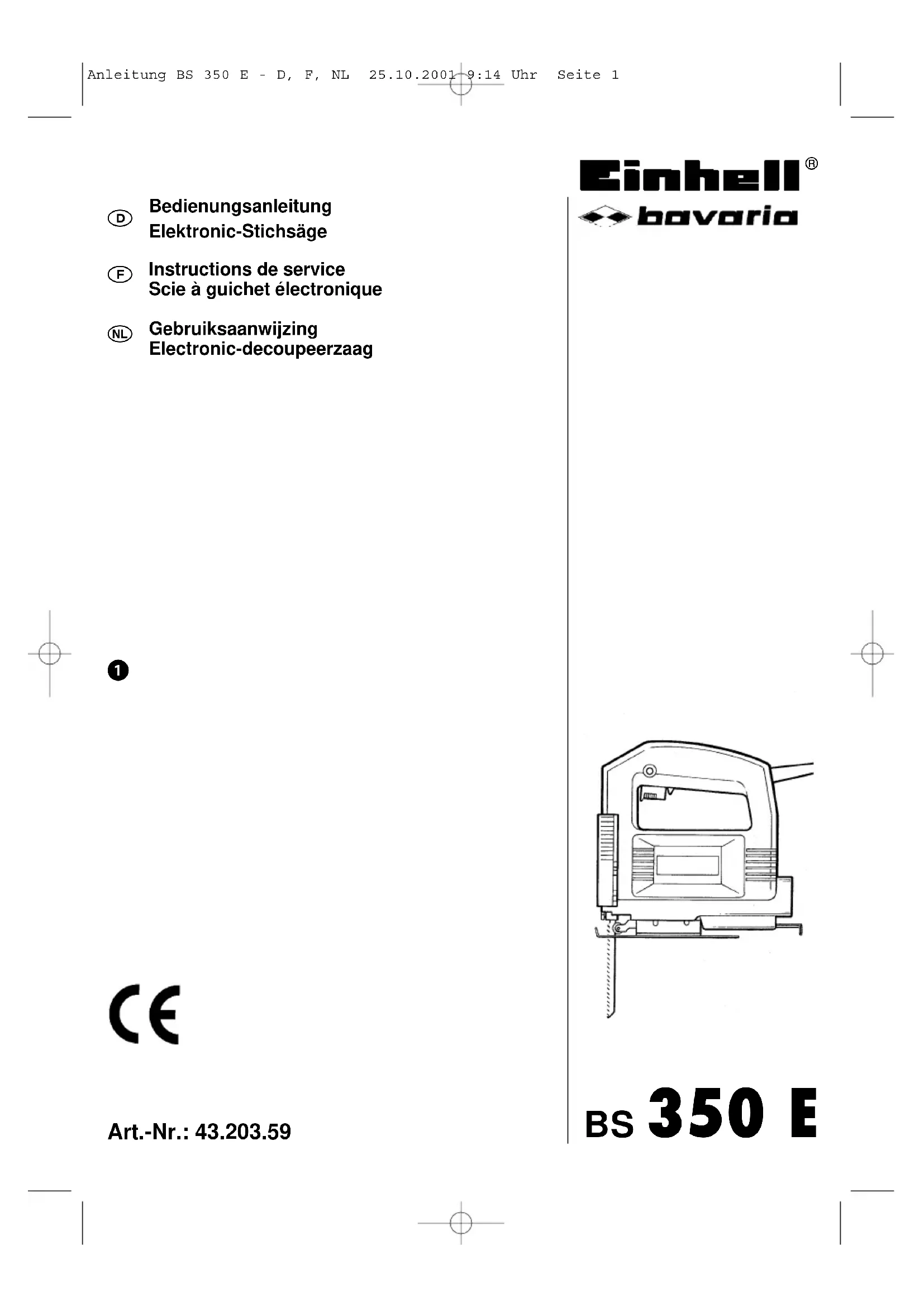

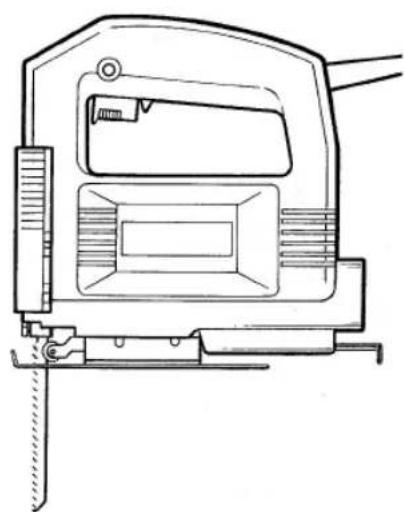

MODE D'EMPLOI BS 350 E Bavaria by Einhell

Bedienungsanleitung Elektronic-Stichsäge
F Instructions de service Scie à guichet électronique
NL Gebruiksaanwijzing Electronic-decoupeerzaag

Einhell

bavaria

BS 350 E

1

CE

Art.-Nr.: 43.203.59

itte vor Montage und Inbetriebnahme die Betriebsanleitung aufmerksam lessen
F Veuillez dire attentivement ce mode d'emploi avant de proceder au montage et à la mise en service
Gelieve voor montage en ingebruikneming de gebruiks-aanwijzing aandachtig te lezengning

Bitte Seite 2 ausklappen
E Veuillez ouvr les page 2
Gelieve bladzijden 2 te ontvouven

Seite 4-6
Page 7-9
Blz.10-12

D

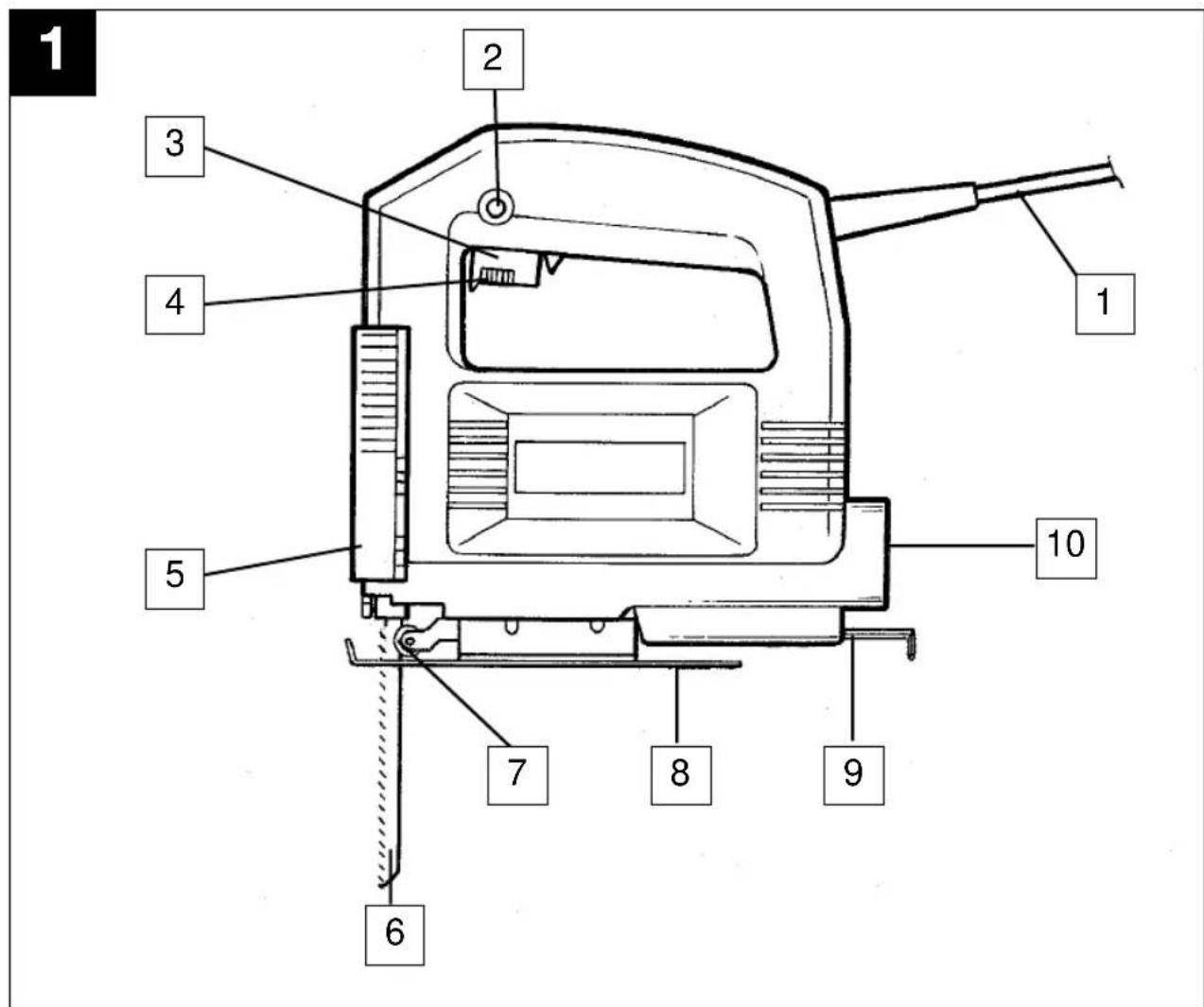

Beschreibung

1Netzkabel

2 Feststellknopf

3 Ein/Ausschalter

1 Cable secteur
2 Bouton d'arrêt
3 Interrupteur MARCHE/ARRET
4 Vis moletée pour régulation de la vitesse

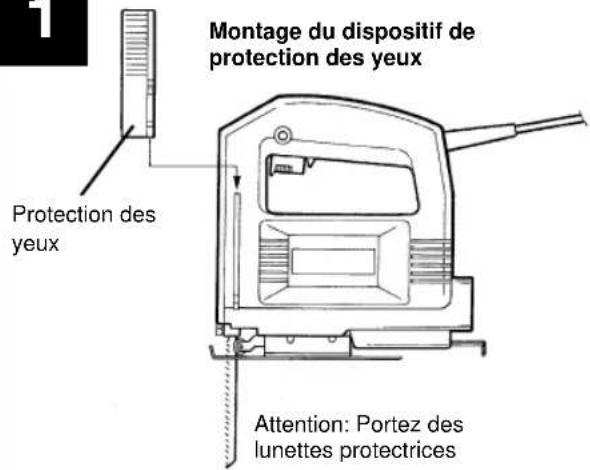

5 Protection des yeux
6 Lame de sciage
7 Galet de guidage
8 Sabot de sciage régiable
9 Clé male coudee pour vis à six pans creux
10 Aspiration des copeaux

Consignes générales de sécurité et de prévention des accidents

Vous ne pourrez travailler suturement et sans aucun risque avec l'appareil que si vous lisez entierement les consignes de sécurité et le mode d'emploi et si vous en respectez les instructions.

• Contrôlez, avant chaque utilisation, l'appareil, le cable de raccordement et la fiche. Utilisez l'appareil seulement si son état est parfait et s'il n'est pas endommage. En cas de dégats, les pieces endommagées doivent être replacées immidiatement par un electricien confirmé.
• Retirez la fiche secteur de la prise de courant avant tout travail sur l'appareil, avant le remplacement d'un outil et pendant que l'appareil n'est pas utilisé.
  Afin d'éviter des dégats au cable secteur, guidez toujours le cable secteur vers l'arrière de l'appareil.
  Si vous travailliez en plein air, n'utilise que les cables de rallonge homologues à cet effet. Les cables de rallonge utilisés doivent avoir une section transversale minimale de 1,5mm^2 . Les connecteurs enchichables doivent être munis de contacts de mise à la terre et être protégés contre les projections d'eau.
• Gardez les outils dans un endroit sur, hors de portée des enfants.

• Portez des lunettes protectrices, des gants de protection et un protège-oreilles pendant tous les travaux de ponçage, de brossage et de coupage, ainsi qu'un masque respiratoire pendant tous les travaux produit beaucoup de poussière.
  -Ne laisses pas de clés d'outils insérées. Avant la mise en circuit, vérifie que les clés et les outils de réglage soient enlevés de l'appareil.
  Veillez à ce que la pierce à usiner soit bien arrêté afin qu'elle ne puisse pas glisser.

• Il faut utiliser un dispositif d'aspiration des poussières pour l'usinage (coupage et ponçage) de pierre. Ce dispositif d'aspiration doit être homologué pour aspirer la poussière incombustible.
  -Il est interdit d'usiner des matériaux contenant de I'amiate!

Respectez la consigne de prévention d'accidents correspondante (en Allemagne: VBG 119) de l'association professionnelle concernée!

Utilisez seulement des pieces de rechange originales.
Seul un electricien confirmé est autorisé à effectuer des réparations.
Le bruit développé à la place de travail peut dépasser 85 dB(A). L'opérateur doit prendre dans ce cas des mesures insonorisantes et de protection de l'ouïe. Le niveau de bruit de cet outil électrique est mesure selon IEC 59 CO 11, IEC 704, DIN 45635, partie 21, NFS 31-031 (84/537/CEE).
- Gardez Your position de sécurité. Evitez des positions anormales du corps.
N'exposez pas votre apparéil électrique à la pluie. N'utilisez pas les apparéils électriques dans une atmophère humide, ni à proximité de liquides inflammables.
- Ne portez pas l'appareil électrique par le cable secteur. Protégez le cable secteur contre l'endommagement par de l'huile, des solvants et des arêtes aigues. Ne saississe pas le cable de l'appareil électrique.
Gardez votre lieu de travail en ordre.
- Verifiez que l'interrupteur soit en position hors circuit lorsque vous connectez l'appareil au secteur.
- Portez des vêtements de travail appropriés. Ne portez pas de vêtements amples ni de bijoux. Mettez un filt à cheveux si vous avez les cheveux longs.
Pour vous propre sécurité, n'utilise que les accessoires et les appareils auxiliaires produits par le fabricant de cet apparéil.
Utilisez seulement des lames de sciage tranchantes et non endommagées. Remplacez des lames de sciage gauchies et crevassées immédiatement.
-Ne décélérez pas la lame de sciage après la mise hors circuit en la poussant létairelement à la main!
Veillez à une avance régulière, afin de réduire le risque d'accidents et de prolonger la durée de vie de la lame de sciage et de la scie à guichet.
La valeur de vibration mesure sur la poignee selon ISO 5349.

F

Mode d'emploi pour la scie à guichet électronique, type BS 350 E

MISE EN SERVICE

Manoeuvre impulsionnelle (Fig. 3.)

Mise en circuit: Poussez l'interrupteur

MARCHE/ARRET

Mise hors circuit: Relâchéz l'interrupteur

MARCHE/ARRET

Manoeuvre permanente:

Mise en circuit: Poussez l'interrupteur

MARCHE/ARRET et bloquez

l'interrupteur pousse au moyen

du bouton d'arrêt.

Mise hors circuit: Poussez, ensuite relâchez

l'interrupteur MARCHE/ARRET.

Régulateur du nombre de tours

L'utilisateur peut régler le nombre de tours en continu en exerçant une pression plus ou moins force sur l'interrupteur MARCHE/ARRET. En poussant cet interrupteur légarement, on obtient un petit nombre de tours. En poussant cet interrupteur fortement, on obtient un haut nombre de tours. Cette fonction vous permet deCHOISIR le nombre de cycles par minute, en fonction du travail à effectuer.

Présélection électronique du nombre des tours (Fig. 4)

En tournant la vis moletée sur l'interrupteur MARCHE/ARRET, on peut préregler le nombre de tours désire. Tournez la vis moletée dans la direction „PLUS" pour augmenter le nombre de tours, et tournez la vis moletée dans la direction „MOINS" pour le diminuer. Le nombre de cycles par minute dépend du matériel et des conditions de travail.

Les régles généralement valables pour la vitesse de coupe pendant l'usinage par enlèvement des copeaux s'appliquent dans ce cas aussi.

Remplacement d'une lame de sciage (Fig. 2)

Avant d'effectuer toute sorte de travaux sur l'appareil et avant de replacer une lame de sciage, mettez la scie à guichet hors circuit et retirez la fiche secteur de la prise de courant.

Desserrez les deux vis au coulisseau (Fig. 2) au moyen de la clé mâle coudée pour vis à six pans creux. Glissez la lame de sciage dans la rainure de guidage, jusqu'à la butée entre la tige et l'étrier de retenue. Serrez les deux vis au moyen de la clé mâle coudée pour vis à six pans creux.

Il faut que la denture de la lame de sciage soit dirigeée dans le sens de coupe. Veillez à ce que la lame soit bien serrée dans la rainure de guidage du couisseau et du galet de roulement.

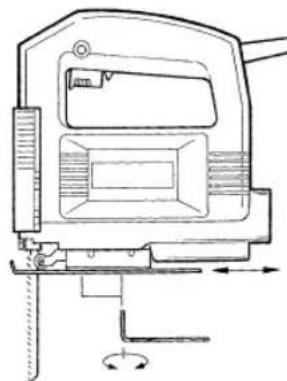

Réglage du sabot de sciage (coupe en biais et sciage à proximate des bords, Fig. 5)

Après avoir desserré les deux vis sur la face inférieure, on peut pivoter le sabot de sciage par 45^ au maximum vers les deux côtés, afin de permettre des coupes en biais et des coupes diagonales. Les positions angulaires de 15^ , de 30^ et de 45^ sont marquées par des traits. Toute position angulaire entre les marquages peut être réglée aussi.

Pour régler l'angle de coupe, desserrez les deux vis (Fig. 5), jusqu'à ce qu'il soit justement possible de déplacer le sabot de sciage. Réglez l'angle désiré et réserrez les deux vis.

Pour pouvoir scier jusqu'au bord, on peut glisser le sabot de sciage vers l'arrière. A cet effet, desserrez les deux vis sur la face inférieure (Fig. 5) et glissez le sabot de sciage vers l'arrière. Resserrez les deux vis.

Dispositif d'aspiration

La scie à guichet est munie d'un raccord d'aspirateur. On peut raccorder n'importe quel aspirateur à l'orifice d'aspiration sur l'extrémité arrêté de la scie à guichet. Si vous exigez un adaptateur spécifique à cet effet, veuillesz vous mettre en contact, s.v.p., avec le fabricant de votre aspirateur.

CHARACTERISTIQUES TECHNIQUES

Tension nominale: 230V 50Hz

Puissance absorbée: 350 W

Cycles par minute: régiable en continu, max. 3000

Course: 18 mm

Profondeur de coupe, bois: 55 mm

Profondeur de coupe, plastique: 10 mm

Profondeur de coupe, fer: 6 mm

Coupe en biais: max. 45^ (gauche et droite)

Niveau de pression acoustique LPA: 89 dB(A)

Niveau d'intensité acoustique LWA: 99,6 dB(A)

Vibration a_ 3,2 m/s²

Double isolation

Poids 1,7 kg

F

1

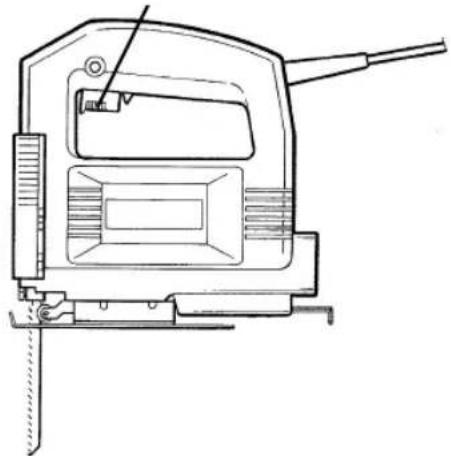

4

Pour augmenter le nombre de cycles par minute, tournez le régulateur de vitesse.

2

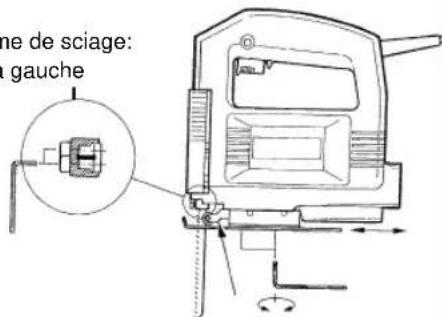

Remplacement de la lame de sciage

Desserrer la lame de sciage: Tournez la vis à gauche

Insérez la lame de sciage dans la tige jusqu'à la butée, et serrez les deux vis de l'étrier de retenue. Attention: Vérifiéz si la lame de sciage est placée dans la rainure du galet de roulement et de la tige.

5

Pour régler le sabot de sciage vers la gauche ou la droite à un angle maximum de 45^ , desserrez les deux vis.

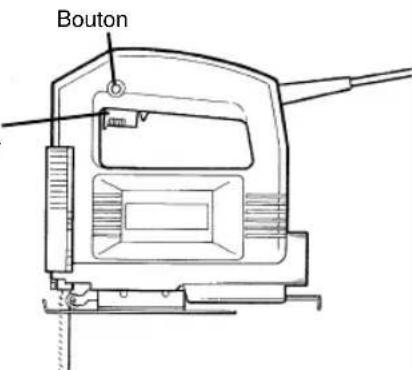

3

Interrupteur MARCHE/ARRET

Mise en circuit: Pousser l'interrupteur MARCHE/ARRET
Service continu: Bloquer l'interrupteur MARCHE/ARRET au moyen du bouton d'arrêt
Mise hors circuit: Poussez, ensuite relâchéz l'interrupteur MARCHE/ARRET.

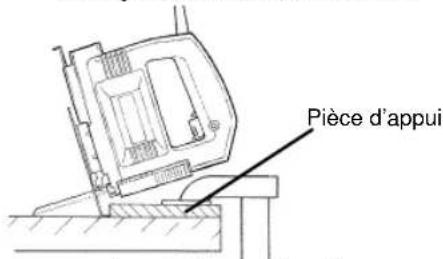

6

Couper des panneaux d'agglomérés contreplaqués:

1. Utilisez une lame de sciage mince
2. Placez le sabot de sciage dans un endroit non recouvert
3. Reglez une faible force d'avance

Coupe en "poche": Seulement dans les panneaux d'agglomérés et de bois, sans percer un avant-trou. Pousser la scie à guichet fortement contre la pièce d'appui et la passer lentement dans le sens de coupe.

NL

Beschrijving

La période de garantie commence à partir de la date d'achat et durée 2 ans.

Sont pris en charge: les defaults de matériel ou de fonctionnement et de fabrication.

Les pieces de rechange requises et les heures de travail ne seront pas facturées.

Pas de prise en charge de garantie pour les dommages survenus ultérieurement.

Votreserviceapres-vente.

EINHELL-GARANTIE

Sous réserve de modifications
