Producttype	Handcirkelzaag
Merk	Bavaria by Einhell
Model	BHS 75
Netspanning	230 V ~ 50 Hz
Opgenomen vermogen	1800 W
Onbelast toerental	5000 min⁻¹
Zaagblad diameter	210 mm
Zaagblad boring	30 mm
Zaagblad dikte	2,5 mm
Snijdiepte bij 0°	75 mm
Snijdiepte bij 45°	52 mm
Verstekinstelling	0° tot 45°
Geluidsdrukniveau (LPA)	97,2 dB(A)
Geluidsvermogensniveau (LWA)	110,2 dB(A)
Trillingen	< 2,5 m/s²
Gewicht	6,4 kg
Beschermingsklasse	Dubbel geïsoleerd (II)
Laser	Ja, klasse 2, 650 nm, <1 mW
Laser voeding	2 AAA batterijen 1,5 V
Veiligheidsvoorzieningen	Kantelende beschermkap, splijtmes, spindelvergrendeling
Stofafzuiging aansluiting	Ja
Garantie	2 jaar

Veelgestelde vragen - BHS 75 Bavaria by Einhell

Welk type batterij gebruikt de laser van de BHS 75 zaag?

De laser gebruikt 2 AAA batterijen 1,5 V.

Hoe stel ik de snijdiepte in op de BHS 75?

Draai de bevestigingsschroef los, draai de geleider naar beneden, stel de diepte in volgens de schaal (de tand moet ongeveer 2 mm uit het hout steken), en draai de schroef weer vast.

Hoe vervang ik het zaagblad?

Koppel de zaag los. Open en houd de beschermkap vast. Druk op de vergrendelknop om de spindel te blokkeren. Draai de schroef los, verwijder de flens en het blad. Maak de flens schoon, monteer het nieuwe blad met de juiste draairichting, en draai de schroef vast.

Welke materialen kunnen met de BHS 75 worden gezaagd?

Het is ontworpen voor het zagen van rechte lijnen in hout, soortgelijke materialen en kunststoffen.

Hoe stel ik de parallelaanslag in?

Draai de bevestigingsschroef los. Voor een zaagsnede van 90°, plaats de aanslag in de inkeping A; bij 45° in inkeping B. Draai de schroef vast. Maak een proefsnede op een afvalstuk.

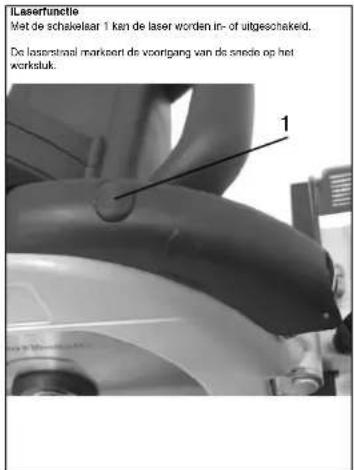

Hoe activeer ik de laser?

Druk op de schakelaar van de laser om hem aan of uit te zetten. De straal markeert de zaaglijn.

Welke beschermingsmiddelen worden aanbevolen?

Draag een veiligheidsbril, een gehoorbeschermer en ademhalingsbescherming tijdens het gebruik.

Hoe onderhoud ik de zaag?

Houd de ventilatiesleuven schoon en vrij. Reinig regelmatig met perslucht. Als de vonken overmatig zijn, laat dan de koolborstels controleren door een gespecialiseerde werkplaats. Gebruik geen bijtende middelen.

Wat te doen als de kantelende beschermkap niet werkt?

Controleer vóór elk gebruik of deze niet vastzit en terugkeert naar de uitgangspositie. Reinig indien nodig het mechanisme. Blokkeer de kap nooit in de open stand.

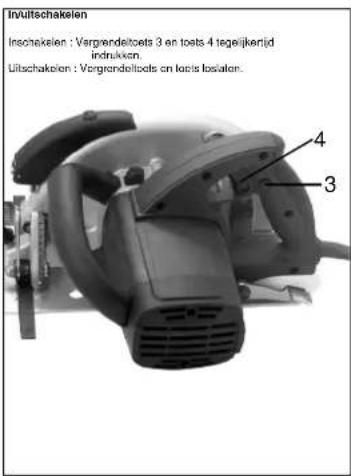

Wat is de procedure voor het inschakelen?

Druk tegelijkertijd op de vergrendelknop en de Aan/Uit-schakelaar. Om te stoppen, laat u de schakelaar los.

GEBRUIKSAANWIJZING BHS 75 Bavaria by Einhell

1. Handgreep

2. Kenplaatje

3. AAN/UIT-schakelaar

4. Grendelknop voor AAN/UIT-schakelaar

5. Vastzethefboom voor snijdiepteafstelling

6. Netkabel

7. Spleetspie

8. Pendelbeschermkap

9. Schroef

10. Zaagschoen

11. Flens

12. Zaaqblad

13. Parallelaanslag

14. Vastzetschroef voor parallelaanslag

15. Vastzethefboom voor verstekafstelling

16. Aansluiting voor stofafzuiging

17. Extra handgreep

18. Bedieningsbeugel voor pendelbeschermkap

19. Laseropzetstuk

20. Arrêteerknop

Gelieve de gebruiksaanwijzing aandachtig te lezen en zeker de veiligheidsvoorschriften na le leven. Bewaar de gebruiksaanwijzing samen met de handcirkelzaag.

Opgenomen vermogen : 1800 Watt

Nullasttoerental : 5000 min

Snidiiepte bil 0° : 75 mm

Spiidiente bij 45° · 53 mm

Zaaqblad : 210 mm ∅

Zaagbladopname : 30 mm ∅

Zaaqbladdikte : 2.5

Geluidsdrukniveau : LPA 97,2 dB(A)

Geluidsvermogen : LWA 110,2 dB(A)

Trilling a_W: < 2.5 ~m / s

Gewicht:6,4kg

Randgeaard II / ☐

Laserklasse 2

Golfengte laser 650 nm

Vermogen laser ≤1 mW

Voeding lasermodule 2 x 1,5 V (AAA)

3. Toepassingsgebied

De handcirkelzaag is geschikt voor het zagen van rechte sneden in hout, soortge-lijke werkstoffen en kunststoffen.

4. Veiligheidsvoorschriften :

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure.

Let op!

Laserstraling

Niet in de straal kijken

Laserklasse 2

Beschermt u zich en uw omgeving legen gevaar voor ongelukken door de gepaste voorzorgsmaatregelen te nemen.

●Niet met het blote oog rechtstreeks in de laserstraal kijken.

●Nooit rechtstreeks in de stralengang kijken.

- De laserstraal nooit richten op weerskaatsende oppervlakken noch op personen of dieren. Ook een laserstraal met een gering vermogen kan schade berokkenen aan het oog.

- Voorzichtig – als u anders le werk gaat dan hier beschreven kan dit leiden tot een blootstelling aan gevaarlijke straling.

●Lasermodule nooit openen.

●Als de lasercirkelzaag vrij lang niet wordt gebruikt, is het aan te raden de batterijen te verwijderen.

5. Werken met de handcirkelzaag

●Hou de cirkelzaag altijd met vaste greep.

●De pendelbeschermkap wordt door het werkstuk

automatisch teruggeschoven.

●Niet forceren!

De cirkelzaag gelijkmalig en zachtjes naar voren schuiven.

- Het afvalstuk bevindt zich bij voorkeur op de rechte kant van de cirkelzaag zodat het breede gedeelte van de steuntafel volledig op het contactvlak steunt.

●Als langs een voorgetekende lijn gezaagd wordt,

leid de cirkelzaag langs de overeenkomstige kerf.

●Klem kleine houtstukken vast voordat U ze

bewerkt. Nooit met de hand vasthouden.

●Leef de veiligheidsvoorschriften zeker na! Draag een beschermbril!

-Gebruik geen zaagbladen die defect zijn of barsten en scheuren vertonen.

-Gebruik geen flensen/flensmoeren, waarvan de boring groter of kleiner is dan die van het zaagblad.

NL

• Het zaagblad mag niet met de hand of door zijdelings tegen het zaagblad te duwen afgeremd worden.
• De pendelbeschermkap mag niet klemmen en moet zich aan het eind van de werkfaze weer in zijn uitgangspositie bevinden.
• Controleer bij uitgetrokken netstekker de werkwijze van de pendelschermkap vóór het gebruik van de cirkelzaag.
• Controleer vóór ieder gebruik van de zaag dat de veiligheidsinrichtigen zoals pendelbeschemkap, spleetspie, flensen en instelrinchtlingen behoorlijk functioneren respectievelijk correct afgesteld en vastgezet zijn.
  ●Aan de beschermkap kunt U een gepaste stofafzuiging aansluiten. Vergewis U zich van een veilige en behoorlijke aansluiting van de stofaanzuiging.
  ●Voor het zagen mag de beweegbare pendelbeschermkap niet in de terugge-trokken beschermkap vastgeklemd worden.

6. Onderhoud

• De ventilatiespleten in het motorhuis vrij en schoon houden. De spleten af en toe uitblazen.
• Als zich bovenmatige vonkvorming voordoel, laat de koolborstels door een vakbedrijf controleren.
• Afgewerkte koolborstels mogen alleen door een vakbedrijf of door onze klantenservice vervangen worden.
  ●Hou Uw zaag altijd schoon.
• Gebruik voor het reinigen van de kunststof geen bijtende middelen.
• Moest U een beschadiging vaststellen, kunt U de wisselstukken volgens de bijgaande explosietekening alsook volgens de wisselslukkenlijst exact defineren en bij onze klantenservice bestellen.

7. Bestellen van wisselstukken

Gelieve bij het bestellen van wisselstukken de volgende gegevens te vermelden :

●Type van het toestel
- Artikelnummer van het toestel
- Identnummer van het toestel - Stuknummer van het gewenste wisselstuk

Wisselstuk

Schakelaar

Reservekolen

Wisselstuknr.

43.308.30.01.001

43.308.30.01.002

NL

Let on!

Parallelsnede
1. Vasizelschroof 1 bedraaian.
2. Bij een snede van 90° de parallelsanslag 2 volgens scala op keep
A instellen. Bij een snede van 45° de peralleanslag 2 volgens
scale op keep B instellen. Up de zaagbladcreedie leden. 3. Vastzetschroef aanhalen.
Let op!
Een proetsnede met een sluk afvalhout uitvoeren.
1. Vastzetschroef 1 losdraaien.
2. Zaagschoen naar beneden draaien.
3. Snidisple volgens scala instellen.
De landtop moet ongeveer 2 mm boven het
Hout uitsteken. 4. Vastzetschroef vastdraaien.

Snijdlepte Instellen

1. Vastzetschrogevan 1 ksdrapian
2. Zaagschoen op het gewerst graadcijler instellen (0-45°).
3. Vastzetschroeven 1 vastdrasien.

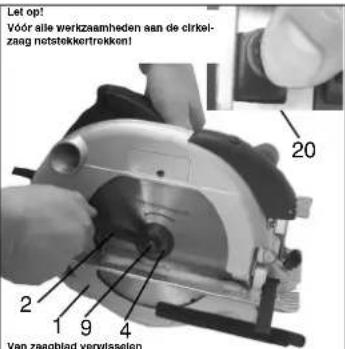

1. Pardelbaschutzke 3 organes synthetides
2. Pendebechemkap 1 openen en västrobohen.
3. Fertuvelin vanwiwalen van oerskud m.b.v. het eilingsie
4. Einkvuldig varmisszeln van Ziaaglald m.b.v. for spalatisk. Avrolpacken (30) isdrakken en rasablad laten warklikken
5. Schroef, Iordrasien
6. Elena 4 en zasoblad naar bereden oplnemen.
7. Flans schoonmaken, nieuw zaechblad installeren
   Drairichting in acht nemen (zie pil op de beschermkap)
8. Schroef aanhalen en controleren of het zaagblad rond draait.

NL

- Het product beantwoordt aan de eisen van EN 61000-3-11 en is onderworpen aan speciale sansluitvoorwaarden.

- Aan de eisen van EN 61000-3-3 wordt niet voldaan zodat het gebruik op willekeurig vrij te klezen aansluitpunten niet toegestaan is.

●Het product is uitsluitend besold voor gebruik op aansluitpunten die

a) con maximaal loogestane notimpedantie Z niet overschrijden, ol

b) een permanente strocmdcorvoercapaciteit van het net van minstens 100 A per fase hebben.

- U dient er zich als gebruiker van te vergewissen, indien nodig in overleg met uw energievoorzieningsmaatschapolij, dat uw aansluitpunt wasop

u uw product wit gebruiken, één van de beide genoemde eisen a) of b) vervult.

- De energievoorzieningsmaalschappij kan beperkingen oplogpen voor de aansluiting van het product.

①

Op het in de handkiding gemeerde toestel geven wij 2 jaar garantie voor het geval dat ons product gebroken macht vertenzen. De periode van 2 jaar gaat in met de gevaarovergang of de overmame van het toestel door de slant. De garantie kan enkel worden gestarmd op voorwaarde dat het toestel naar behoran is onderhouden en gebruikt conform de handkiding.

Vanzelfsprekend blijven u de wettelijke garantierechten binnen deze 2 jaar behouden.

De geramie geldt voor het grondgebied van de Dendenepatriek Duitsland of van de nepezierwijkse maken van de regenlaa horddienkder als wertonding van de bar plaatse gaciende weltaika voorschriften. Galieve zich tot uw contactperson van de regenlaal bevoogde kormondienst of tot het heronder vermaide servicadores te worden.
