BRUGSANVISNING BHS 75 Bavaria by Einhell

Bær andedrætsvæm ved støvdannelse

1. Håndtag

2. Dataplade

3. Tænd-/slukkontakt

4. Låseknap til Tænd/Sluk-knap

5. Fikseringsgreb til indstilling af skæredybde

6. Netledning

7. Klosekile

8. Pendul-beskyttelseskappe

9. Skrue

10. Savsko

11. Flange

12. Savklinge

13. Parallelanslag

14. Låseskrue til parallelanslag

15. Fikseringsgreb til indstilling af vinkelsnit

16. Tilslutning til støvudsugning

17. Ekstra håndtag

18. Betjeningsbøjle til pendul-beskyttelseskappe

19. Laserpásats

20. Fikseringsknap

Læs brugsvejledningen omhyggeligt igennem og vær specielt opmærksom på sikkerhedshenvisningerne.

Opbevar brugsanvisningen sammen med

håndrundsaven

2. Tekniske data:

Netspænding 230 V - 50 Hz

Skæredybde ved 45° 53 mm

Savklinge 210 mm ∅

Savklingeaksel 30 mm ∅

Savklingetykkelse 2,5 mm

Lydtryksniveau LPA 97,2 dB (A)

Lydeffektniveau LWA 110,2 dB (A)

Vibration a_w ≤2.5 m/s ^2

Væct 6.4 kg

Dobbeltisoleret II / 回

Laserklasse 2

Bølgelængde laser 650 nm

Effekt laser <1 mW

Stromforsyning lasermodul 2 x 1,5 V (AAA)

3. Anvendelsesområde

Håndrundsaven er egnet til savning af lige snit i træ, trælignende materialer og kunststoffer.

4. Sikkerhedshenvisninger:

Sikkerhedsanvisningerne fremgår af vedlagte hæfte.

Vigtigt:

Laserstråling

Kig ikke ind I strålen

Laserklasse 2

Beskyt dig selv og dine omgivelser mod uheld med passende sikkerhedsforanstaltninger.

●Kig ikke direkte ind i laserstrålen uden

øjenbeskyttelse

●Kig aldrig direkte ind i strálegangen.

- Ret aldrig laserstrålen mod reflekterende flader eller mod personer og dyr. Også en laserstråle mod lav offekt kan give gjonekader.

●Hvis lasermodulet ikke bruges over længere tid, bør batterleme tages ud.

5. Arbejde med håndrundsaven

●Hold altld ved rundsaven med et fast greb.

- Pendulbeskyttelsesskærmen skubbes automatisk tilbage af emnet.

●Brug ikke magt!

Bevæg rundsaven fremad let og regelmæssigt.

- Affaldsstykket skal befinde sig på højre side af rundsaven, så den brede del af savbordet støtter på hele sin flade.

●Hvis der saves efter opstregning, skal rundsaven løres efter kærven.

- Små træemner spændes fast før bearbejdningen. De må aldrig holdes fast med hånden.

●Sikkerhedsforsknifterne skal altid overholdes! Bær beskyttelsesbriller.

- Benyt ikke defekte savklinger eller klinger som har revner eller hakker.

- Anvend ikke flanger/flangemøtrikker, hvis hul er større eller mindre end hullet i savklingen.

●Savklingen må ikke bremses manuelt eller ved tryk på siden af savklingen.

- Pendulbeskyttelsen må ikke klemme og skal efter afsluttet arbejde befinde sig i udgangsposition igen.

●Før rundsaven tages i brug, kontrolleres pendulbeskyttelsens funktion med stikket trukket ud.

●Før maskinen tages i brug skal De hver gang

DK

forvisse Dem om, at sikkerhedsanordningerne, som f. eks. pendulbeskyttelse, spaltekniv, flange og justeringsanordninger fungerer, resp. er korrekt aldstillet og fastspændt.

• Der kan tilsluttes en egnet støvafsugning til beskyttelsesskæmen. Check at støvafsugningen er tilsluttet sikkert og korrekt.
• Den bevægelige pendulbeskyttelsesskærm må ved savning ikke klemmes fast i den tilbagetrukne beskyttelsesskærm.

6. Vedligeholdelse

• Ventilationsslidserne på motorhuset skal holdes fri og ren. Med mellemrum blæses slidserne rene.
• Ved for stor gnistdannelse skal kulbørsterne kontrolleres af et specialværksted.
• Slidte kulbørster må kun udskiftes af et specialværksted eller af vores serviceafdeling
  ●Hold altld Deres rundsav ren.
• Brug ikke ætsende midler til rengøring af kunststoffet.
  ●Hvis De konstaterer beskadigelser, kan De ved hjælp af vedlagte eksplosionstegning samt komponentlisten nøgagtigt specificere reservedelene og bestille dem hos vor kunderserviceafdeling.

7. Bestilling af reservedele

Viatlatt
Benyt horeværn og beskyttelsesbriller.

2 A B 1

Parallelsnil

1. Loen kiseskruen 1

2. Ved 90° snit: indstil parallelanslag 2 på mærke A på skalsen, ved 45° snit: indstil parallelanslag 2 på mærke B på skalsen, husk sviklingebredden.

3. Stram läseskruen

Vigtigt!

Forelag et provesnit med et stykke affaldstræ

Indetilling af ekseredybde

1. Losn fikseringsgrebet
2. Drei savskoan padad.
3. Indetil skæredybden efter skalsen.
   Tandspidsen skal rage ca. 2 mm ud at treet.
4. Stram läseskruen.

1. Lesn lásoskruvns 1
2. Indstil savskorn på del anskede gradtai 0 - 45.
3. Stram läseskruerne 1 godt.

Viatlat!
Træk stikket ud, før De begynder at arbejde på
rundsavven!

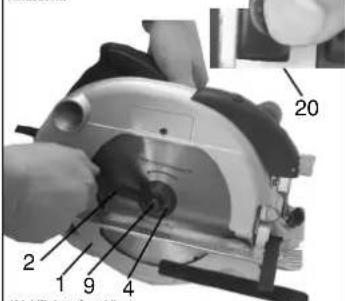

20 2 1 9 4

Udsklftning af savklinge

1. Abn pendul-beskytleseskappen 1, og hold fast i den
2. Let skift af savklinge ved hjælp af spindallåsning.
   Tryk på fikseringsknappen (20), og lad savklingen gå i indgreb
   3 Losn skruon
3. Tag flange 4 og savklinge af ved at trække ned
4. Rengor flangen, seet en ny savklinge
   Vær oomeerksom på rigtig rotationsretning (se plen på
   besytelseskappen)
5. Spænd skuens til, var opmærksom på koncentricilel

DK

Start og stop
Start: Tryk samtidig på spærreknappen 3 og knappen 4 Stop: Slip spærreknappen og knappen

Laserfunktion
Med kontakten 1 kan læeren tændes og slukkes.
Laserstråkan markerer snitmarstrel på arbejdsernet.

- Produktet opfylder EN 61000-S-11-standarden og er underlagt særlige betingelser vedrørende tilslutning.

Da EN 61000-3-3-standarden ikke opfyldes, er det ikke tilladt at anvende produktet koblet til vilkårligt valgte tislutningspunkter.
●Produktet er udslukkende beregnet til anvendelse koblet til tilslutningspunkter, som

a) ikke overskrider en maksimal tilladt netimpedans Z, eller

b) som her en tilledelig stromstvirk for konstant netstrom på mindst 100 A pr. 1seæ

Som bruber skal du sikre, om nødvendiat i samnød med dit eneralforsvningsselskab, at det tislutningspunkt, du vil brube til produktet. oofvider
erten betinnelse a) eller b)
●Energiforsyringsselskabet kan palazqga begrænsninger for tilslutning af produktet.

(2)

I tildelde at, at vort produkt elutte være lejbreketet, yder v. 2 års garanti på del i vejledningen navntiv produkt. Garantperiodek om på 2 år bogyder, når risikken går oveå på kolser, eller når produktet overdrages till hunden. For si kunne slitte kree på genentien se del en foradsedning, at productel at blevet ordertigt vedligeholt i henhold til beljøringsvijednings använninger, samt at productet og blevet anvendt korreld i avorensommeiss med dets

formal

Lovmaassige forbrugerrettigheder er naturligvis stadigvaak gualdende inden for garantperioden på de 2 år.

Garanden geldor som supplement til lickalt goldende bestommelser i cel land, hvor den regionale havadforhandler har sit sade. Vi harvisar andvidens til din kontakperson hos den regionalt stevatige kundservice eller til nedensäende convocadresso.
