HASZNÁLATI ÚTMUTATÓ BHR 130 Bavaria by Einhell

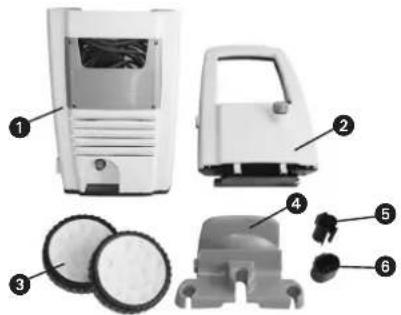

© Montage (Se fig. 6 til fig. 11)
Összeszerelés (Lásd az ábrákat 6 – töl 11 – ig.)
Montaža (Vidi sl. 6 do sl. 11)
© Montaż (Patrz rysunki od 6 do 11)

6

A készülék leírása (1-es ábra)

1 Be -/ kikapcsoló
2 Csatlakozó, nagynyomású tömlő, készülék
3 Csatlakozó az üzemvízvezetékhez
4 Nagynyomású tömlő
5 Pisztoly
6 Csatlakozó, nagnyomású tömlö, pisztoly
7 Permetező szár / szélessugár
8 Tartozéktartó
10 Rotírozó mosókefe
11 Pisztolytartó
12 Integrált tisztitószertartály (2 Ltr.)
13 Tömlötároló

Általános biztonsági utasítások és

balesetvédelem

Baleset és veszélymentes munka a nagynyomású tisztítóval csakis akkor biztosítható, ha a biztonsági szabályokat és a használati utasítást végig olvassa
és a benne tartalmazott utasitasokat betartja.
- A villanyhálózatra történő csatlakozást, az IEC 60364-nek megfelelően egy villanyszerelőnek kell elvégeznie.
- A hálózati dugót egy előirásosan felszerelt, 30 mA-os elébe iktatot hibaáram-védőkapcsolóval felszerelt, védőérintkezős dugaszoló aljzatba kell dugni.
- Minden használat előtt vizgálja meg a készüléket, a csatlakozóvezetéket és a hálózati dugót. Csak hibátlan és sérülésmentes készülékkel dolgozzon. A sérült részeket villamosszakemberrel azonnal ki kell cseréltetni.
- Amikor nem használja a gépet, ha fúvókát cserél vagy állítást végez a nagynyomású tisztitón, a hálózati dugót húzza ki mindig a dugaszolóaljzatból.
- A szabadban végzett munkáknál, csak az arra engedélyezett hosszabbító kábeleket szabad használni. A felhasznált hosszabbító kábel átmérőjének legalább 1,5 mm²-nek kell lennie. A dugós összekötőknek védőérintkezősnek és a fröccsenő víz ellen védettnék kell lennie. 10 mnél hosszabb vezeték esetén, a vezeték
átmérőnek legalább 2,5 mm² kell lennie.
- Figyelemeztetes! Ez a készülék azon tisztítószerek felhasználására lett kifejlesztve, amelyeket a gyártó szállt vagy ajánl. Más tisztítószerek vagy vegyszerek használata befolyásolhatja a készülék biztonságát.
- Figyelemeztetés! Ne használja a készüléket, ha személyek vagy állatok tartozkodnak a hatósugáron belül, kivéve ha védőruházatot viselnek.
- Figyelemeztetés! Nem szakszeré használat

esetén a nagynyomású sugarak veszélyesek lehetnek. A sugarat nem szabad személyekre, állatokra, aktiv elektromos beszerelésekre vagy a készülékre saját magára irányítani.

• Nem szabad a sugarat saját magára vagy
  másokra irányitani, ruha vagy lábbeli megtisztítása céljábol.
• A nagynyomású tisztítókat nem szabad
  gyerekeknek vagy nem kioktatott személyeknek kezelniük.
• Figyelemeztetés! Nagy nyomású tömlök,
  gépszerelvény és a kuplungok fontosak a készülék biztonsága szempontjából. Csakis a gyártó által ajánlott nagynyomású tömlöket, gépszerelvényeket és kuplungokat használjon
• A készülék biztonságának a biztosítása érdekében csak a gyártó eredeti pótalkatrészeit vagy a gyártó által engedélyezett pótalkatrészeket használjon.
• Ne helyezze a készüléket üzembe, ha a hálózatra csatlakoztató kábel vagy a készüléknek valamelyik más fontos része, mint például a biztonsági elemek, a nagynyomású tömlő, vagy a fecskendező pisztoly sérült.
• Figyelemeztetés! Egy nem megfelelő
  hosszabító vezetékek veszélyesek lehetnek.
• Ne hordja az elektromos szerszámot a hálózati kábelnál fogva. Óvja a hálózati kábelt olajtól, oldószerektől és éles szélektől. Ne hordja az elektromos szerszámot a hálózati kábelnál fogva.
• Tartson a munkahelyén rendet.
  • Győződjön meg arról, hogy a hálózatra való
  rákapcsolásánál a kapcsoló ki van kapcsolva.
• Viseljen megfelelő munkaruhát.
• Vizsgálja felül a nagynyomású tisztítót, hogy hibátlanul měködik e. Ha a měködés zavart, akkor vizsgáltassa felül a nagynyomású tisztítót. Minden karbantartási és felülvizsgálati munkát csak egy villamos-szakembemek, vagy az ISC kft végezheti el.
• A nagynyomású fúvón kilépő vízsgár egy visszaúltést okoz a fecskendező pisztolyra. Gondoskodjon stabil állásról és tartsa szorossan a fecskendező pisztolyt. Az oldalra fröccsenő részektől való védelem miatt viseljen megefelelő védőfelszerelést.
• Takarékoskodjon a tisztítószerrel. Vegye figyelembe a gyártó utasításait az adagolással kapcsolatban.
• A nagynyomású sugár megkárosíthatja a gépkocsi abroncsát és az abroncsrészeket. Tartson a tisztításnál legalább egy 30 cm-es

H

távolságot.

• Ha az üzemeltetés ideje alatt nem folyamatos a vizáramlat, akkor biztonsági okokból ki kell kapcsolni a gépet. vizáramlat, akkor biztonsági okokból ki kell kapcsolni a gépet.
• Az elektromos pumpát folyamatossan és elegendő vízzel kell táplálni. A szárazon történő üzemeltetés komoly károkat okozhat a tömitöknél.

Használati utasítás a nagynyomású tisztítóknak

Alkalmazás

A nagynyomású tisztító, magánhasználatra gépjármévek, gépek, épületek, homlokzatok stb. nagynyomású tisztítására lett előrelátva.

A szállitás terjedelme

• Nagynyomású tisztitó
• Nagynyomású tömlő
- Festékszóró pisztoly
- Permetező szár pont/ szélessugar
• Rotírozó mosókefe

Alkalmazási terület

A gépet semmiljen körülmények között sem szabad olyan helyiségekben használni, ahol robbanásveszély áll fenn.

A munkahömérsékletnek +5 és +60°C között kell lennie.

A gép egy pumpával felszerelt egységből áll, amely egy ütésvédett motorházzal van burkolva. A gép az optimális munkahelyzet érdekében egy permetező szárral és egy jómarkolatú pisztolyal van ellátva, amelynek a formája és felszerelése az érvényes előírásoknak megfelel.

Nem szabad a permetező száron vagy a fecskendező fúvókán változtatásokat végezni, vagy levenni a burkolatot.

A nagynyomású tisztító hideg vagy enyhén meleg vizzel történő üzemeltetésre van előlátva (max. 60°C-ig), magasabb hömérsékletek meghibásodásodáshoz vezetnek a szivattyún.

A beáramló víz ne legyen szennyezet, ne tartalmazzon homokot vagy olyan kémia anyagokat amelyek a gép méködését befolyásolhatnák, vagy az élettartalmát rövidítenék.

A tartozékok segitségével ezenkivül még habtisz-títós, homoksugaras vagy forgókefés mosásokat lehet elvégezni.

A nagynyomású tisztitó használata előtt, fel lehet szerelni a normálls permetező szárat vagy a rotírozó mosókefét (vö. 2-es ábra).

Összeszerelés (1-es és 2-es ábra)

Kapcsolja a nagynyomású tömlőt (4) a nagynyomású tisztító (2) és a fecskendező pisztoly (6) csallakozójára.

Dugja a 2-es ábrán mutatottak szerint a permetező szárat a fecskendező pisztolyba és rögzitse a permetező szár elfordításával.

Kapcsolja rá a vizbevezető tömlöt (min. J 1/2") a nagynyomású tisztitó vizcsatlakozójára (3).

A vízcsap és a nagynyomású tisztító között egy visszaáramlást megakadályozónak kell hogy legyen beiktatva! Érdeklödjön ezzel kapcsolatban az Ön vizvezeték szerelőjénél.

Csatlakoztassa a hálózati kábelt a dugaszoló aljzatba.

Üzembe helyezés:

Nyissa meg a bevezető vízvezetéket. Nyomja le a fecskendő pisztoly biztonsági csapszegét (3-es ábra) és húzza hátra a ravaszt b (3-es ábra), azért hogy a készülékben levő levegő el tudjon távozni

Kapcsolja be a készüléket (1-es ábra – 1-es pozició).

A kikapcsoláshoz engedje el a ravaszt a készülék készenléti üzembe kapcsol. Az elsütő kar üzemeltése után azonnal újból elindul a nagynyomású tisztító.

A nagynyomású tisztító teljes kikapcsolásához, nyomja a ki/bekapcsolót.

A permetező elfordítása által el lehet állítani a pont-sugár formát egy lapos sugárra (4-ös ábra).

Mosöszerek használata:

Töltse fel az integrált mososzertartályt / 2 Ltr. (1-es ábra – 12-es poz.) a megfelelő tisztítószerrel. A szorófej hátrahúzása által a permetező száron a köszülék az alacsony nyomásos üzembe vált át, a mosószer belekeverése automatikusan történik. A mosókefe kizárólagosan csak alacsony nyomásban dolgozik, az automatikus mosószer adagolással.

A készülék helyes használata

• A nagynyomású tisztitót egy sima, biztos felületre kell vizszintbe felállítani.
• A gép minden üzemeltetésénél ajánlatos a helyes kezelési helyzet betartása: az egyik kéz a pisztolyon a másik pedig a permetező száron.
• Sohasem szabad a vizsugarat elektromos vezetékekre vagy a gépro irányítani.
• A szivattyú enyhe tömöritetlensége normális, azért hogy elkerülje a nyugalmi helyzetben levő szivattyú sérülését.

Karbantartás

A vízet beszívó szérőnek az ellenőrzése (5-os ábra)

Vizsgálja meg időszakonként a szívó oldali szérót, hogy elkerülje annak eldugulását, ami veszélyeztetne a szivattyú méködését.

Csavarja le a vizbevezető tömlő csatlakozókup- lungját a készülékről és tisztítsa meg a mögötte levő szérőt, folyó viz alatt.

Az elektromos szivattyú hosszabb ideig tartó nem használata esetén

Ha a gépet hosszabb ideig (3 hónapnál tovább) nem szándékozza használni és olyan helyiségben akarja tárolni, ahol fennáll a fagy veszélye, akkor ajánlatos a gépet fagyállóval feltöltení (hasonló szerek mint amilyeneket a gépjárměveknél használnak).

Ha a készülék hoszabb ideig használaton kívül van, akkor az elektroszivattyúban vízkölerakódás keletkezik, ami a beindulást megnehezitheti.

Elektromotor

Az elektromotor egy motorvédő kapcsolóval van ellátva. Ha a motor felhevül, akkor ez a kapcsoló által le lesz állítva. Kikapcsolni a készüléket. Ezután 5-10 percet vámi, mielött ismét üzembe venné a készüléket. Megkeresni a zavar okát. Ha a probléma megismétlődne, akkor forduljon az adóvevő szolgálathoz.

Technikai adatok

Névleges feszültseg: 230 V - 50 Hz
Teljesítményfelvétel:	1700
Munkanyomás	95
Üzemnyomás EW-Bar max. 130 bar
Szállítoteljesítmény	400
Szívómagasság	1
max. nyomás vízbeszívő oldal 7 bar
Hangnyomásmérték LPA: 71,8 dB (A)
Hangteljesítménymérték LWA: 85,3 dB (A)
Súly 17 Kg

ÜZEMZAVAROK ÈS ELHÀRİTÀSUK

UZEMZAVAR OK ELHARITAS
Nem indul az elektropumpa, Nem ha lenyomja a kapcsolót. Nem eleg a hálózati feszültség. van e a dugó és a biztosítékok.Zárva a pumpa. A motort kézzel forgatniKikapcsoltak a termikus relék. Hagyni lehúlni a motort.		rendben
Az elektropumpa měködik, Eldugult a beszívőszérő. Megtisztitani a szérőt,a csatlakoztató Le ellenőrizni szívócsatlakozó részeken keresztül. manzsettáit és a tömlőA szívó vagy a kieresztő szelop végdarabjait.el van dugulva vagy kopva. Megtisztitani vagy kicsrélni.Túl nagy furatú permetezők Le ellenőrizni és kicserélni.
Rendszertelen üzemnyomás.	Légszívás.Eldugullak és elkoplak a szelepek.Elkopott a tömités.	Lo ellenőrizni a szívócsatlakozó részeit.Megtisztitani és kicsrélni.Le ellenőrizni és kicserélni.
A motor hirtelen leáll.	A termikus relé, túlhevülés miatt kikapcsolt.	Le ellenőrizni a feszültséget.A kapcsolót kikapcsolni és hagyni a motort egy pár percig lehúlni.
Csöpög a pumpa.	Elkopott a tömités	Le ellenőrizni és kicserélni.(szakméhely)
Nyomáscsökkenés	Elkopott a permetezőSzenyezettek a szelopok vagy el vannak dugulvaElkopott szeleptőnítőkElkopott tömitőkEldugult szérő	Le ellenőrizni, megtisztitani, kicserélniLe ellenőrizni és/vagy kicserélniLe ellenőrizni és/vagy kicserélniLe ellenőrizni és/vagy megtisztitani
Nagyon zajos	LégbeszívásElkopott, szenyezett vagy eldugult szelepekElkopott csapágyTúl magas a víz hőmérsékleteSzenyezett a szérő	Le ellenőrizni a beszívás vezetékeltLe ellenőrizni, megtisztitani, kicserélniLe ellenőrizni és/vagy kicserélniLocsökkontoni a hőmérsékletet60°C fok aláLe ellenőrizni és/vagy kicserélni
A kiáramló viz olajos	Elkopottak a tömlőgyőrők (viz + olaj)	Lo ellenőrizni és/vagy kicserélni
A pumpafejen víz szivárog ki	Elkopott tömitőkElkopott a tömitő készlet O-gyérëje	Kicserélni a tömítéstKicserélni az O- gyérét
A kapcsoló üzemeltetésekor berregDe a motor, de nem indul be	A háíózati feszültség értéke Ellenőrizze az előírt érték alatt van Blokkolva van a pumpa vagy A hosszabadig be van fagyvaA hosszabótitókabel aiulméretezett	le a szerelvénytannak heljes méretezéseirebitókábelt egymegfelelően méretével kicserélni

A GÉP MEGSEMMISÍTÉSE

Ha a gépet nem akarja többet használni, akkor a következő intézkedéseket kell elvégezni:

• Kihúzni a hálózati dugót és a gépet měködésképtelenné tenni.
  • A gyerekektöl biztos helyen tárolni.
• Az öreg gép részeit nem szabad pótalkatrészként felhasználni.
• Szétszédni a gépet és az alkatrészeket a törvényi előirásoknak megfelelően megsemmisíteni.
