| Termék típusa | Sarokcsiszoló (daráló) |
| Márka | HiKOKI |
| Modell | G13VE |
| Tápellátási feszültség | 230 V ~ / 240 V ~ |
| Fogyasztás | 1320 W |
| Üresjárati fordulatszám (változtatható) | 2800 – 10000 min⁻¹ |
| Maximális tárcsaátmérő | 125 mm |
| Tárcsa furatátmérő | 22,23 mm |
| Maximális tárcsavastagság | 6 mm |
| Maximális kerületi sebesség | 80 m/s |
| Súly (tartozék nélkül) | 2,1 kg (EPTA szerint) |
| Sebességbeállítás | 6 fokozat (1-től 6-ig) |
| Főbb alkalmazások | Csiszolás, vágás, sorjázás, polírozás |
| Kompatibilis anyagok | Acél, bronz, alumínium, kő, beton, márvány, gyanta |
| Tartozékok | Kulcs, oldalsó fogantyú, eltolt keréktárcsa |
| Hangteljesítményszint (LwA) | 96 dB(A) |
| Hangnyomásszint (LpA) | 85 dB(A), K=3 dB(A) bizonytalanság |
| Rezgés (finom csiszolás) | 5,8 m/s² (teljes érték), K=1,5 m/s² bizonytalanság |
| Elektromos védelem | II. osztály (kettős szigetelés) |
| Szokásos karbantartás | Szellőzőnyílások tisztítása, tárcsa állapotának ellenőrzése |
| Javíthatóság | Bízza egy HiKOKI által jóváhagyott szervizre |
| Garancia | A nemzeti előírások szerint (lásd a használati útmutatót) |
Gyakran ismételt kérdések - G13VE HiKOKI
Felhasználói kérdések a következőről G13VE HiKOKI
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Daráló PDF formátumban ingyenesen! Találja meg kézikönyvét G13VE - HiKOKI és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. G13VE márka HiKOKI.

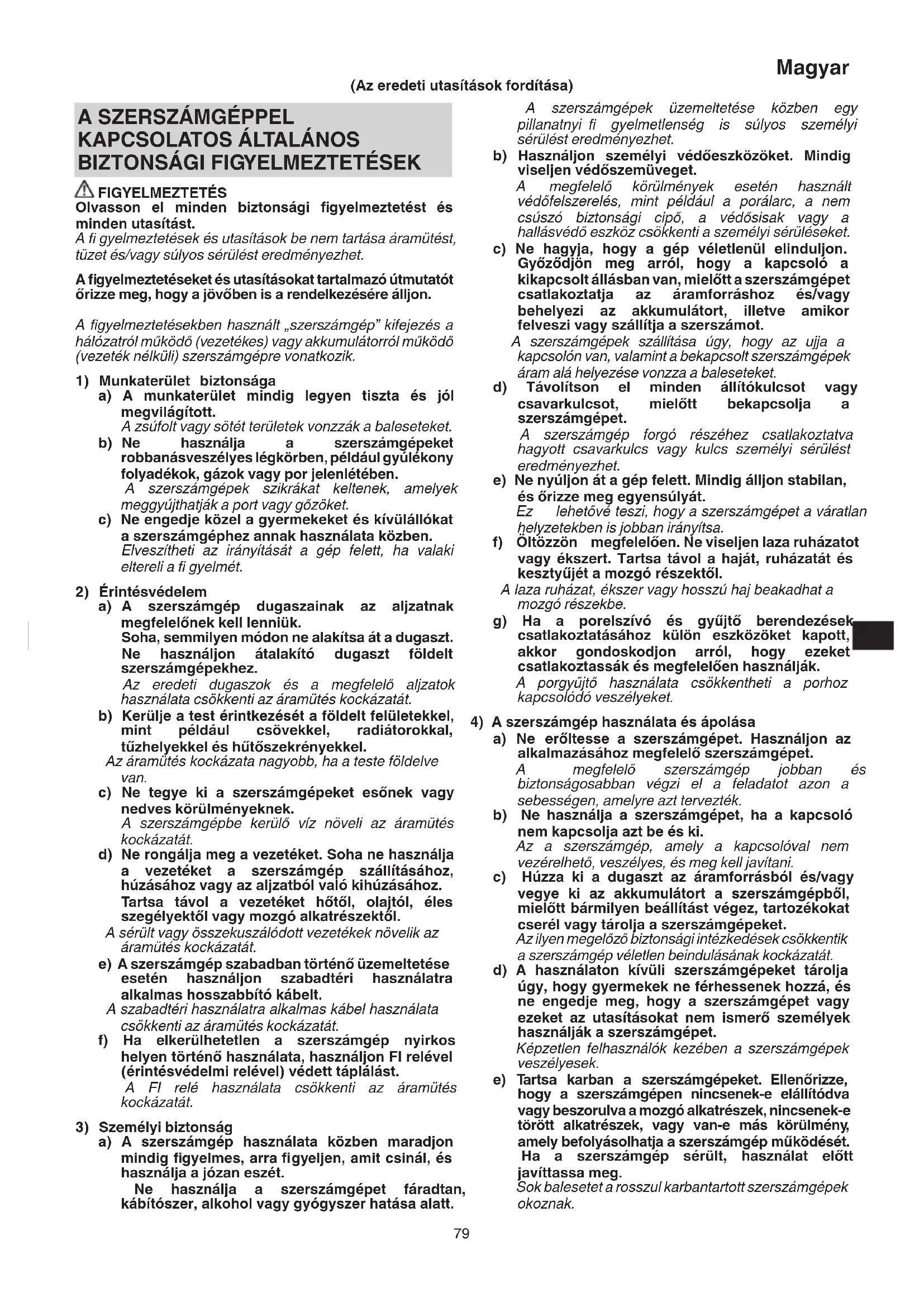

HASZNÁLATI ÚTMUTATÓ G13VE HiKOKI
Olvasson el mindedBiztonsagi figyelmeztetest es.
mindenutasitast.
A fi gyelmeztetesek es utasitask be nem tartasa aramutest, tuzet es/vagy sulyos serulest eredmenyezhet.
A figyelmezteteseket esutasitasokat tartalmazo utmutatot orizze meg, hogy a jovoben is a rendelkezésere alljon.
A figyelmeztetelekben hasznalt „szerszámgep" kifejezes a hálozatról muködó (vezetékes) vagy akkumulatorrol muködó (vezeték nélkülj) szerszámgepre vonatkozik.
1) Munkaterület biztonsága
a) A munkaterület mindig legyen tiszta és jol megvilágitott.
A zsufolt vagy sötét területek vonzzák a baleseteket.
b) Ne használja a szerszámgepeket robbanásveszélyes legkörben, peldául gyúlekony folyadékok, gazok vagy por jelenlétében. A szerszámgepek szírkákat keltenek, amelyek meggyujthatjak a port vagy goźoket.
c) Ne engedje kozel a gyermekeket es kivulallokat a szerszamgephez annak hasznalata kozben. Elveszitheti az iranyitasat a gep felett, ha valaki eltereli a fi gyelmét.
2) Érintésvédelem
a) A szerszámgep dugaszainak az aljzatnak megfelelonek kell lenniuk. Soha, semmilyen mo don ne alakitsa at a dugaszt. Ne hasznaljon atalakito dugaszt foldelt szerszamgepekhez. Az eredeti dugaszok és a megfelelo aljzatok hasznalata csokkenti az aramutés kockazatat.
b) Kerülje a test erintkezését a foldelt felületekkel, mint példaul csövekkel, radiatorokkal, tüzhelyekkel és hütöszekrényekkel. Az aramutes kockázata nagyobb, ha a teste fõdelve van.
c) Ne tegye ki a szerszamgepek esonek vagy.
nedves korulmenyeknek. A szerszamgepe kerul'o viz noveli az aramutes.
kockazatat.
d) Ne rongálja meg a gezetéket. Soha ne használá a gezetéket a szerszámgép szallitásához, huzásához vagy az aljzatból való kihúzásához. Tartsa távol a gezetéket höl, olajtól, éles szegélyektól vagy MOZg ákatrészektól.
A serült vagy összekuszálódt vezetékek novelik az áramütés kockázatát.
e) A szerszámgep szabadban történő uzemeltetése eseten hasznaljon szabadtéri hasznalatra alkalmas hosszabbito kábelt.
A szabadtéri hasznalatra alkalmas kabel hasznalata csokkenti az aramütés kockázatát.
f) Ha elkerülhetetlen a szerszámgep nyirkos helyen történő hasznalata, használjon FI relevel (erintésvédelmi relevel) vedett taplalast. A FI rele hasznalata csökkenti az aramütés kockázatát.
3) SzemelyiBiztonsag
a) A szerszámgep használata kozben maradjon mindig figyelmes,arra figyeljen,amit csinal,és használja a jozan eszet.
Ne használja a szerszámgepet fárdtan, kábitószer, alkohol vagy gyógyszer hatása alatt.
A szerszámgepek üzemeltetese kozben egy pillanatnyi fi gyelmetlenség is sulyos szemelyi serulést eredmenyezhet.
b) Hasznaljon szemelyi vedoeszkozket. Mindig viseljen vedoszemüveget.
A megfelelo körulmenyek eseten hasznalt védofelszerelés, mint peldául a porálarc, a nem csuszóBiztonsagi cipó, a védosisak vagy a hallásvedő eszköz csökkenti a személyi serülseket.
c) Ne hagyja, hogy a gép véletlenül elinduljon. Győződjön meg arról, hogy a kapcsoló a kikapcsolt allásban van, mielott a szerszámgepet csatlakoztatja az aramforrashoz és/vagy behelyezi az akkumulátort, illetve amkor felveszi vagy szállitja a szerszámot.
A szerszámgepek szállitása úgy, hogy az ujja a kapcsolón van, valamint a bekapsolt szerszámgepek áram alá helyezése vonzza a baleseteket.
d) Távolitson el minded allitókulcsot vagy csavarkulcsot, mielótt bekapcsolja szerszámgepet.
A szerszámgep forgo réséhez csatlakoztatva hagyott csavarkulcs vagy kulcs szemelyi sérülest eredményezhet.
e) Ne nyuljon at a gep felett. Mindig alljon stabilan, es orizze meg egyensulyat.
Ez lehetoveteszi, hogy a szerszamgepet a varatlan helyzetekben is jobban iranyitsa.
f) Öltözzön megfeleloen. Ne viseljen laza ruházatot vagy ékszert. Tartsa támol a Haját, ruházatát és keszttyújét a mozmó részektól.
A laza ruḥāzat, ékszer vagy hosszú Haj beakadhat a MOZgó részekbe.
g) Ha a porelszivo es gyujto berendzeisek
csatlakoztatasahoz kulon eszkozket kapott,
akkor gondoskodjon arrol, hogy ezeket
csatlakoztassak es megfeleloen hasznaljak.
A porgyujto hasznalata csokkentheti a porhoz
kapcsoló veszelyeket.
4) A szerszámegp használata és apolása
a) Ne eroltesse a szerszamgépet. Használjon az alkalmazásához megfelelo szerszámgépet. A megfelelo szerszámgép jobban ésBiztonságosabban vegzi el a feladatot azon a sebességen, amelyre azimuth tervezték.
b) Ne hasznalja a szerszamgepet, ha a kapcsoló nem kapcsolja azt be es ki. Az a szerszamgep, amely a kapcsolóval nem vezérelheto, veszélyes, és meg kell javitani.
c) Húzza ki a dugaszt az áramforrásból és/vagy vegye ki az akkumuláort a szerszámgepból, mielott barmilyen beallitást végez, tartozékokat cserél vagy tároljá a szerszámgepeket. Az ilyen megelózǒbiztonsági intezkedesek csökkentik a szerszámgep veletlen beindulásanak kockázatát.
d) A hasznalaton kivuli szerszamgepek tárolja ugy, hogy gyermekek ne ferhessenek hozza, és ne engedje meg, hogy a szerszamgépet vagy ezeket az utasításokat nem ismerő személyek hasznalják a szerszamgépet. Képzetlen felhasznalók kezeben a szerszamgépek veszélyesek.
e) Tartsa karban a szerszámgepeket. Ellenőrizze, hagy a szerszámgépen nincsenek-e elallitódva vagy beszorulva a mozmé alkatrészek, nincsenek-e törött alkatrészek, vagy van-e más körülmeny, amely bepolyasolhatja a szerszámgép muködéset. Ha a szerszámgép sérült, használat elott javittassa meg.
Sok baleset et a rosszul karbantartott szerszamgepek okoznak.
Magyar
f) A vagoszerszamokat tartsa élesen és tisztan.
Az éles vagoélekkel rendelkezö, megfeleloen karbantartott vagoszerszámok kevésbé valszinu, hogy elakadnak, és konnyebben kezelhetok.
g) A szerszámgep tartozékait és betétkekeit stb. használaja a jelen utmutatónak megfeleloen, fi gyelembe veve a munkakörülmenyeket és a vegzendo munkát.
A szerszámgep nem rendeltetésszeru hasznalata veszelyes helyzet eredmenyezhet.
5) Szerviz
a) A szerszámgepét képesitessel rendelkezó szerelóvel javittassa meg,Csak azonos cserealkatreszek hasznalatalval.
EzBiztositja, hogy a szerszamgepbiztonsagos maradjon.
VIGYAZAT
Tartsa távol a gyermekeket és beteg személyeket.
Amikor nem használja a szerszámokat, tárolja úgy, hogy gyermekek és beteg személyek ne férhessenek hozza.
BIZTONSAGI FIGYELMEZTETÉSEK CSISZOLÓ ES VAGO MÜVELETEKHEZ
a) Ez a szerszámgep csiszolásra és vágásra hasznalhato. Olvasson el minded biztonsági fi gyelmeztétest, utmutatást, illusztráciot és mészaki adatot, amelyeket a szerszámgephez kapott.
Az alabb felsorolt utasitask be nem tartasa aramutest, tuzet es/vagy sulyos serulest eredmenyezhet.
b) A szerszámgepet nem ajanlatos hasznalni homokcsiszolasra, drótkefelésre vagy polirozasra.
A nem rendeltetesszeru hasznalat veszelyes lehet es szemelyi serulest okozhat.
c) Ne hasznaljon oyan tartozekokat, amelyeket a gyartó nem kifejezetten ehhez a szerszamgephez tervezett. Ha a tartozek csatlakoztathato is a szerszamgephez, ez meg nim jelenti azt, hogy azBiztonsagosan is hasznalhato.
d) A tartozek nevleges sebessegenek legalabbb akkoranak kell lennie, mint a szerszamgepen jelzett maximalis sebesseg. Ha a tartozek gyorsabban mukodik a nevleges sebessegenel, akkor eltorhet vagy kirepulhet.
e) A tartozek külso atmérojének és vastagságanak a szerszámgepnevlegeskapacitásan belül kell lennie. A nem megfelelo méretu tartozékokat nem lehet megfeleloen vedeni és kontrollánln.
f) Menetes tartozékok felszerelésénék meg kell egyezni a csiszó orso menétével. A karimával rögzített kiegészitok esetében a kiegészító rögzítonyilásanak illeszkednie kell a karima helyezőfuratahoz.
Az olyan tartozekok, amelyeknek az iranyitofuratai nem feelnek meg pontosan a szerszamgep rogzitoelemenek, elvesztik egyensulyukat, erosen raskodnak, és igy a kezelő elvesszitheti a szerszamgep feletti uralmat.
g) Ne hasznaljon seruitt tartozekot. Minden hasznalat elott ellenorizze, hogy a csiszolotarcsan nincs-e csorba vagy repedes, hogy a tamasztekon nincs-repedes vagy nincs-e tulsgosan megkopva, es hogy a drotkefen nincsenek-e meglazult vagy torott drotszalak. Ha a szerszamgepet vagy tartozekat leejtettek, ellenorizze, hogy nem seruitt- meg, vagy helyezzen fel egy ep tartozekot. A tartozek ellenorzese es felhelyezese utan az ott tartozkodo emberekkel egyutt helyezkedjen a forgo tartozek sikjan kivulre, es jarassa egy percig a szerszamgepet maximalis sebessegen, terheles nélkul.
A sérûlt tartozékok ezen teszt során általában eltönek.
h) Viseljen védofelszerelest. Alkalmazástol fuggoen hasznaljon védóalarcot vagy védoszemüveget. Szükség eseten viseljen poralarcot, hallásvedot, kesztyüt és munkakötenyt, amely képes felfogni a szilänkokat vagy a letört részeket.
A védőszemüvegnek alkalmasnak kell lennie a kulönbozó muveletek soran keletkező kirepólö törmelek megállitására. A por- vagy gázálarcnak alkalmasnak kell lennie a muvelet soran keletkező részechék kiszúresére. A hosszú ideig tartó erós zajhatás a hallás elvesstéséhez gezehet.
i) A közelben allókat tartsa biztonságos távolságban a munkaterülettól. A munkaterületreCsak védofelszerelésben szabad belépní.
A munkadarab szilankjai vagy a torott tartozekok kirepulhetnek es a kozvetlen munkateruleten kivul is serulest okozhatnak.
j) A szerszámgepet kizárolag a szigetelt markolófelületeknél fogja, ha olyan muveletet végez, amely során a vago tartozék rejtett gezetekhez vagy a sajat kabeléhez érhet.
Ha a vagóresz feszültseg alatt levő gezetékkel erintkezik, a szerszámegp nem szigetelt fém részei is feszültseg alá kerülhnetnek, és megrázhatják a gépet hasznaló személyt.
k) A kábelt a forgo tartozék hatokörén kivül helyeze el. Ha elvesziti az irányitast a szerszámgep folött, akkor az elvághatja a kábelt, és a forgo tartozék beránthatja a kezet vagy a karjat.
I) Soha ne tegye le a szerszamgépet, amig a tartozék teljesen le nemalandt.
A forgo tartozek beleakadhat a feluletbe, es kiranthatja a kezebol a szerszamgepet.
m) Ne jarassa a szerszámgepet, mikozben azt maga mellett hordozza.
A forgo tartozékkal valo vêletlen erintkezes kovetkeztében a tartozék elszakithatja a ruhajat és a testébe fúrodhat.
n) Rendszeresen tisztitsa a szerszamgp szellózonyilásait.
A motor ventiladora beszívja a port a burkolat alá, és a nagy mennyiségben felhalmozódott fémpor áramütest okozhat.
o) Ne muködtesse a szerszámgépet gyulékony anyagok kozelében.
A szikrak langra gyujthatjak ezeket az anyagokat.
p) Ne hasznaljon oylan tartozekokat, amelyek hultofolyadekot igenyelnek.
Víz vagy egyé hútópolyadék használata akár halálos áramüteshez is gezethet.
VISSZARUGAS ES ERRE VONATKOZO FIGYELMEZTETESEK
A visszarugas egy forgo tarcsa, tamasztek, kefe vagy mas tartozek beragadasa vagy fennakadasa eseten tapasztalhato hirtelen reakcio. A beragadas es a fennakadas a forgo tartozek hirtelen elakadasat okozza, ami a nem kontrollalhato szerszamot azzal ellentetes iranyba kenysseriti, mint amerre a tartozek a beragadas elott forgott. Peldaul ha a csiszolotarca sennakad vagy beszorul egy munkadarab miatt, a tarcsa szele belevesodhet az anyag feluletbe, aminek kovetkeztben a tarcsa kimozdulhat vagy visszarughat. A tarcsa kiugarhat a kezelofelé vagy vele ellentetes iranyba, attol fuggoen, hogy a tarcsa melyik iranyba forgott a beragadaskor.
A csiszolotárcsa ilyen körülmenyek kozöll is törhet.
A visszarugas a szerszamgep helytelen es/vagy nem rendeltetesszeru hasznalatabol adodhat, es az alabbi oivistézkedesekkel megelozheto.
a) Tartsa erösen a szerszámgepet, és úgy helyezezza testét és a karját, hogy ellen tudjon állni a visszarugáskoknak. Mindig hasznalja a kiegészítő fogantyút, amennyiben rendelkezesére all. Ezzel maximalisan kontrollánlitudja a visszarugáskokat és az inditáskor keletkezőforallonyomatakot.
A kezel o akkor tutja kontrollalni a forgatonyomateket es a visszarugasokat, ha megteszi a megfelelo oventezkedeseket.
b) Soha ne nyujtsa a kezét a forgo tartozéközelébe.
A tartozékovisszarúghatnakakezén tuli is.
c) Ne helyezze a testét arra a területre, ahová visszarugás esétén a szerszámgép elmozdulhat.
Visszarugas eseten azserszamgep azzal ellentetes iranyba fog elmozdulni, mint amerre a tarcsa forgott az elakadaskor.
d) Legyen kulönosen fi gyelmes, amikor sarkokkal, éles szélekkel vagy hasonlokkal dolgozik. Kerülje a tartozékok visszapattanásat vagy fennakadásat.
A sarkok, éles szélek és a visszaugrások beszorithatják a forgo tartozekot, és kontrollvesztétst vagy visszarugást okozhatnak.
e) Ne csatlakoztasson fureszlancot, fafarago pengét vagy fogas fureszpengét a keszülékhez.
Ezek a pengék gyakran okoznak visszarugast es kontrollvesztest.
A CSISZOLÁSI ÉS DARABOLÁSI MÜVELETEKRE VONATKOZÓ BIZTONSAGI FIGYELMEZTETÉSEK
a) Csak a szerszámgepehéz javasolt tárcsatipusokat, illetve a kivalasztott tárcsához tervezett, specifi kus védöberendeźest használjon.
A szerszámgeppel nem kompatibilis tarcsak nemBiztonsagosak, es megfelő mukódesük nem garantálhato.
b) A kozepso sullyesztett kerekek csiszolofeluletet a vedolemez sikja ala kell rogziteni.
A helytelenul rogzitett tarcsa, ami tullog a vedolemez sikjan, nem kellokeppen vedett.
c) A vedoberendezest szilardan csatlakoztassa a szerszamgephez, es a maximalis biztonsag erdekubenugy helyeze el, hogy a tarcsanak a lehto legkisebb része latszodjon ki a kezel o iranyaban.
A védolemez az eszközt muködtető személyt vedi a tárcsa lepattanó részeitól, a tárcsával valo véletlen érintkezésól, valamint a szikráktól, amik felgyujthatják a ruhat.
d) A tárcsák csak a javasolt módon szabad használni. Pédául: ne csiszoljon a vigótarcsa oldalával.
A vagótarcsákat periférikus csiszolára alakitottaki, az oldalirányu erohatas kovetkeztében a tarcák összetörhetnek.
e) Mindig a kivalasztott tarcsanak megfelelo meretu es alaku, valamint sertetlen tarcsaperemetek hasznaljon.
A megfelelo tarcsaperem megtamasztja a tarcsat, igy csokkenti a tores valoszinuseget. A vagotarcsaikhoz, ill. a csiszolotarcsakhoz tartozoperemek kulonbozoek lehetnek.
f) Ne hasznaljon nagyobb szerszamgepekból kivett, elhasznált tárcsákat.
A nagyobb szerszamgepekhez valo tarcsak nem alkalmasak nagyobb sebessegu, kisebb szerszamgepekhez, ugyanis eltörhetnek.
A DARABOLÓ MÜVELETEKRE VONATKOZÓ KIEGÉSZÍTÓ BIZTONSAGI FIGYELMEZTETÉSEK
a) Ne szorítsa meg a vagótarcsat, és ne fejtsen ki rá nagy nyomást. Ne probáljon meg tul mélyre vagni. A tárcsa tuleroltétese megnöveli a terhelést és a tárcsa eldeformálóásanak, ill. megakadásanak a lehetősegét, valamint a visszarágás és a tárcsa torésénék a valószinúsegét.
b) Ne helyezze a testét aforgó tárcsával egy vonalba, vagy a mogé.
Ha a tarcsa mukodes kozben az On testevel ellentetes iranyba forog, az esetleges visszarugas kozvetlenul On fele taszithatja a forgo tarcsat es a szerszamgepet.
c) Ha a tárcsa beszorul, vagy ha bármi okból megszakítja a vágást, kapcsoljá ki a szerszámgepét, és tartsa mozdulatlanul addig, amig a tárcsa teljesen le nem áll. Soha ne probálja meg eltávolitani a vágótarcsát a vágásból, amig a tárcsa vozgásban van, különben visszarúgás történhet.
Vizsgalja meg a hibat, és szüntesse meg a tárcsa beszorulásanak az okát.
d) Ne inditsa ujra a vagasi muveletet a munkadarabban. Varja meg, amig a kerek eleri a maximalis sebességet, majd ovatosan helyezze vissza a vagsba.
A tárcsa beszorulhat, fel-alá jarhat vagy visszarúghat, ha a szerszámhép a munkadarabban inditja Újra.
e) Tamasztópanelek és tulméretezzett munkadarabok a tárcsaelakadás és a visszarugás kockázatanak aminimalizálására.
A nagyobb munkadarabok hajlamosak megsüllyedni sajat sulyuk alatt. A tamasztékokat a munkadarab alá, a vagasi vonal melle, valamint a tarcsa két oldalan levő munkadarab szélehez kehl helyezni.
f) Meglevó falak vagy egyeb nem láthato területek vagasakor kūlönös figyelemmel járjon el.
A kialló tárcsa gáz- vagy vizvezetékeket, elektrmos gezetékeket vagy oylan tárgyat kaghat el, amik visszarugast okozhatnak.
CSISZOLÓKRA VONATKOZÁLTAÑOS BIZTONSAGI UTASITÁSOK
- Ellenorizze, hogy a tarcsan jelzett fordulatszám megegyezik-e vagy nagyobb-e, mint a csiszolónevleges fordulatszama.
- Ugyeljen rá, hogy a tárcsa méreeti kompatibilisek leqvenek a csiszolóval.
- A csiszolótarcsák a gyártó utasításainak megfeleloen gondosan kell tárolni és kezelni.
Hasznalat el'tt ellenorizze a csiszolotarcsat. Ne hasznaljon csorba, repedit vagy egyeb modon hibas termekeket.
Gondoskodjon rola, hogy a felszerelt tarcsak es csucsok a gyartó utasitasainak megfeleloen ilieszkedjenek. - Gondoskodjon a kotoanyagos csiszoltermekhez esetleg mellekelt itatospapirok hasznalatarol, amennyiben szukséges.
- Hasznalat elott gyözödn meg róla, hogy a csiszoltermek helyesen van-e felszerelve és rogzítve. Járassa a szerszámot terhelés nélkül 30 masodpercig biztonságos helyzetben, és azonnal allītsa le, ha nagymértékü rezgest vagy egyeb hibat eszlel. llyen esetben Ellenőrizza a gépet, hogy megtalálja a hiba okát.
- Ha a szerszámhoz védōberendeźes tartozik, soha ne használa j a szerszámot ilyen védōberendeźes nélkūl.
Ha csiszoloserszamot hasznal vagashoz,ne feledje eltavolitani az szeriatartozekkent kapott korongvedot es felszerelni az oldalvedovel felszerelt korongvedot (kulon kaphato) (5.Abra);
Magyar
- Ne hasznaljon kulön szukitöperselyeket vagy adaptereket a nagy lyuku csiszolotárcsák illesztéséhez.
A menetes furatu tárcsát alkalmazó szerszámok esétében ügyeljen rá, hogy a tárcsában levő menet elég hosszú legyen az orso hosszának a befogadásához. - Ellenorizze, hogy a munkadarab megfeleloen ala van-etamasztva.
- Ne használa j a vagótarcsát oldaldo csiszolásra.
- Ügyeljen rá, hogy a hasznalat kozben keletkező szirkrak ne okozzanak veszélyt, pl. ne találjanak el személyeket, vagy ne gyüjtsanak meg éghető anyagokat.
- Ügyeljen rá, hogy a szellozonyílasok szabadon maradjanak, amikor poros körulmények kozott dolgozik. Ha szükségsssévalna a por kitakarītasa, elóször csatlakoztassa le aszersámot a halózatról (hasznaljon nemfemes tárgyakat), és kerülje a belso részek megşertését.
- Mindig hasznaljon szem- es fulvedot. Viseljen egyeb szemelyi vedofelszerelest is, mint peldaul poralarcot, kesztyut, sisakot, illetve kotenyt.
- Figyeljen a szerszám kikapcsolása után tovább forgo tárcsára.
FIGYELMEZTETÉS
- Ha vágokorongot használ, csatlakoztassa a vágás elleni védöelemet.
- Ha csiszolókorongot használ, csatlakoztassa a csiszolashoz alkalmazandó védōelemet.
TOVÁBBI BIZTONSAGI FIGYELMEZTETÉSEK
- Ügyeljen rá, hogy a használni kivist halózati forrás megfeleljen a termek adattablaján feltüntetett halózati kovetelményekek.
- Ügyeljen ra, hogy a halózati kapcsoló OFF (KI) állasba legyen kapcsolva. Ha a csatlakozódupôt ügy csatlakoztatja a dugaszolóaljzathoz, hogy a halózati kapcsoló ON (BE) állasban van, a szerszámgep azonnal muködésbelep, ami sulyos balesetet okozhat.
- Ha a munkaterület a halózati forrástól távol talalhato, használjon megfelelo keresztmetszetu és névleges teljesitményu hosszabbitó kábelt. A hosszabbitó kábelt a lehető legrövidebbre kell fogni.
- Gondoskodjon rola, hogy a hasznalni kivant sullyesztett kozepu tarcsa megfelelo tipusu, ill. repedesektol es felületi hibaktol mentes legyen. Arról is gondoskodjon, hogy a sullyesztett kozepu tarcsa megfeleloen legyen felszerelve, a kerekanya pedig erösen meg legyen húzva.
- A szerszámgep bekapcsolása elott a nyomogomb kétszer-haromszor történő megnyomásával ellenörizze, hogy a nyomogomb szabadon kikapcsol-e.
- A gép élettartamának meghosszabbitása, valamint a minosegi munkavégzes érdekében fontos, hogy a gép ne legyen tulsagosan erós nyomás miatt tulterhelve. A legtöbb esetben a gép sajat súlya elegendo a hatékony csiszoláshoz. A tul nagy nyomás alacsonyabb fordulatszámot, rosszabb minosegu felületet es tulterhelést eredményez, ami leröviditheti a gép élettartamát.
- A tárcsa a szerszám kikapcsolása után tovább forog. Miután kikapcsolta a gépet, ne tegye le, amig a sūllyesztét kózepú tárcsa teljesen le nem ált. A sūlyos balesetek megelóźese mellett ez az ovintézkedés csökkenti a gépbe keruló por és fémforgács mennyiségot is.
- Ha a gépet nem használják, a csatlakozódupóki kell húzni a halózati aljzataból.
-
A súlyos balesetek elkerülèse érdekében a sūllyesztett közepú tárcsa be-, ill. kiszerelèse elott mindenképp Kapcsolja KI a gépet, és húzza ki a csatlakozódupôt a halózati aljzataból.
-
Ha a szerszámot nem maximális sebességen használá (6-os tárcsaállás), akkor a rendszer az alacsony fordulatszám miatt nem tud gondoskodni a motor megfelelo hütéseról. Ez azt eredményezheti, hogy esetleg leeg vagy károsodik a motor, meg mielótt a tulterhelés elleni védelmi mechanizmus muködésbe lépne.
Ugyeljen ra, hogy ha nem maximalis sebessegen (6-os tarcsaallas) hasznalja a szerszamot,Csak finoman nyomja ra a korongot az anyag feluletere - Vigyázzon, ha a gépet hegesztöberendezes közelében használja
Ha a csiszologépet egy hegesztöberendezes kozvetlen közelében használa, a gép forgásí sebesegeBizonytalanna valhat. Ne használa a csiszologépet hegesztöberendezes közelében.
- FI-rele
FI-rele hasznalata minded esetben 30mA vagy annal
kisebb nevleges maradekarammal javasolt.
AZ EGYES RÉSZEK ELNEVEZÉSEI (1. ábra - 9. ábra)
| a) | Nyomógomb | ① | Hátsó fedél |
| b) | Oldalfogantyú | ① | Ház |
| c) | Fogaskerék fedele | ⑧ | Tárcsa |
| d) | M5 csavar | ① | Csavarkulcs |
| e) | Süllyesztett kõzepū tárcsa | ⑧ | Kerékanya |
| f) | Kerék alatét | ⑨ | Vágórárcsa |
| g) | Kerék védőelem | ⑨ | Gyémántárcsa |
| h) | Kapcsoló |
SZIMBÓLUMOK
FIGYELMEZTETES
Az alábbiakban a géphez alkalmazott jelöleseket soroltuk fel. A gēp hasznalata elött feltétlenül ismerkedjen meg ezekkel a jelölesekkel.
| G13VE: Sarokcsiszoló | |
| A sérülések kockázatának csökkentése érdekében, a használónak el kell olvasnia a használati útmutató. | |
| Mindig viseljen védõszemüveget. | |
| Csak EU-országok számára Az elektrmos szerszámokat ne dobja a háztartási szemétbe! Az elektrmos és elektronikus berendezések hulladékairól szólo 2002/96/EK irányelv és annak a nemzeti jogba való átúltetése szerint az elhasznátt elektrmos szerszámokat külön kell gyüjteni, és egy környezetbarát úrafeldolgozó lêtesitménye kell visszavinni. | |
| V | Névleges feszültseg |
| ~ | Váltakoź áram |
| n | Névleges fordulatszám |
| min-1 | Percenkénti fordulatszám vagy váltakoźás |
| I | Bekapcsolás |
| O | Kikapcsolás |
| Húzza ki az elektromos csatlakozó t a dugaljból | |
| A | Figyelmeztétés |
| O | II. osztályú szerszám |
SZABVÁNYOS KIEGÉSZITÖK
Az alapkeszülék (1 készülék) mellett a csomag az alabb felsorolt kiegészítóket is tartalmazza.
Csavarkulcs 1
Oldalfogantyu 1
Sullyesztett kozepu tarcsa. 1
A szabványos kiegészitok kre figyelmeztetes nélkül modosulhat.
ALKALMAZÁSITERÜLETEK
Öntési sorja eltavolitasa; különbozo acel, bronze, ill. aluminium anyagok megmunkalasa, valamint öntvények keszítese.
O Hegesztett vagy langvagóval vagott profilok csiszolasa.
O Szintetikus gyantak, pala, tegla, marvany stb. daralasa
O Szintetikus beton, ko, tegla, marvany, es hasonlo anyagok vagasa.
MUSZAKI ADATOK
| Típus | G13VE | |
| Feszültseg (terület szerint)*1 | (230 V, 240 V)~ | |
| Névleges teljesitményfelvétel*1 | 1320 W | |
| Névleges fordulatszám | 2800 – 10000 min-1 | |
| Tárcsa | Külso átmérö | 125 mm |
| Furat átmérö | 22,23 mm | |
| Vastagság | 6 mm | |
| Kerületi sebesség | 80 m/s | |
| Súly*2 | 2,1 kg | |
1 Ne felejtse el ellenörizni a típustáblán feltüntetett adatokat, mivel ezek területenként valtoznak!
2 Súly: A 01/2003 EPTA-eljáras szerint\
MEGJEGYZES
A HiKOKI folyamatos kutatasi es fejlesztesi programja kovetkezteben az itt szereplo muszaki adatok elozetes bejeentes nelkul valtozhatnak.
ÖSSZESZERELEŠ ES HASNZÁLAT
| Müvelet Ábra Oldal | ||
| A tárcsavédő felszerelése és beállítása | 2 145 | |
| Az oldalfogantyú rögzítése 3 145 | ||
| Süllyesztétt közepű tárcsa beszerelése | 4 145 | |
| Vágótarcsa beszerelése | 5 145 | |
| Gyémántárcsa összeszerelése | 6 146 | |
| A kapcsoló használata | 7 146 | |
| A csiszolási szög és a csiszolás MODja | 8 146 | |
| Fordulatszám beállítása* | 9 146 | |
| A tartozékok kiválasztása | - | 147 |
- Fordulatszám beállítása
Ez a típus elektronikus, fokozatmentesen allithato sebességü meghajtoval rendelkezik, és a fordulatk számá t hasznalatnak megfeleloen valtoztathatja.
Ha a tarcsat (8. Abra) a 6-osra allitja, a fordulatszam no; ha a tarcsat az 1-ese allitja, a fordulatszam csokken.
A fordulatszamot a szerszam hasznalata elott allitsa be.
Ezzel kapcsolbatan tekintse meg az alabbi tablazatot.
| Tárcsa | Használat | Szerszámok |
| 1 | Polírozás, utómunka | Rádiál csiszólókorong Homokcsiszoló-korong |
| 2 | Festék vagy bevonat eltávolítása | |
| 3 | Rozsda eltávolítása | |
| 4 | Hegek eltávolítása | |
| 5 | Csiszolás | Süllyesztett kősepū tárcsa |
| 6 | Kemény csiszolás Vágás | Süllyesztett kősepū tárcsa Gyémánt korong |
MEGJEGYZES
Ugyeljen ra, hogy a tarcsat ne allitsa az 1-es ertek ala, ill. a 6-os ertek fole.
KARBANTARTÁS ÉS ELLENÖRZÉS
- A sullyesztett kozepu tarcsa ellenorzese
Ellenorizze, hogy a sullyesztett kozepu tarcsa repedesektol es feluleti hibaktol mentes-e.
- A rögzitócsavarok Ellenörzese
Rendszeresen ellenorizze a rogzitocsavarokat, es gyozodjon meg rola, hogy megfeleloen fesezek-e. Ha barmelyik csavar laza, azonnal huzza meg. Ennek elmulasztasa komoly veszelyt jelenthet.
- A halózati kabel cseréje
Ha a halózati kabel cserét igényel, a fennallo balesetveszély miatt a cserét kizárolag a Hivatalos HiKOKI Szervizkoźpont végezheti.
- A motor karbantartása
FIGYELMEZTETES
Mindig viseljen védöszmüveget és porvedő maszkot, amikor a hatso fedél levegonyilásan keresztül fujat ki levegőt alegpisztollyal, stb.
Ezen ovintézkedes be nem tartasa eseten belélegezheti a kifujt port, vagy az a szemébe kerülhet.
Magyar
A motor tekercse az egész szerszámgep „szíve". Legyenóvatos, hogy a tekercs ne sérüljön meg és/vagy ne kerüljön rá viz vagy olaj.
MEGJEGYZES
A munka befejezese utan fujion szaraz levegot a hatso fedel legnyilasaba tegpisztollyal, vagy egyeb eszkozzel, mikozben a motort alapjaraton uzemelteti. Ez hatasosan tavolit el minded felgyult koszt es port. A kosz es por motorban tortenofelgyulse a keszulek meghibasodasat okozhatja.
FIGYELEM
A keziszerszámok uzemeltetése és karbantartasa soran be kell tartani az adott országban érvényes biztonsági előirásokat és szabványokat.
GARANCIA
A HiKOKI Power Tools szerszámokra a törvén altal eloirt országos eloirásoknak megfelelo garanciát vallalunk. A garancia nem vonatkozik a helytelen vagy nem rendeltetesszerh hasznalataból, továbbá a normalné métekúnek szamító elhasznalódBól, kopásból szarmazo meghibásodásokra, károkra. Reklamácio eseten kérjuk, kuldje el a - nem szétvarsertel - szerszámot a kezelesé utmutató végén találhato GARANCIA BIZONYLATTAL együtt a hivatalos HiKOKI szervizközpontba.
A környezeti zajra és vibratóra vonatkozó informáciok
A mert ertekek az EN60745 szabványak megfeleloen kerültek
meghatározásra és az ISO 4871 alapján kerülnek kozztételre.
Mert A-hangteljesitményszint: 96 dB (A).
Mert A-hangnyomasszint: 85 dB (A).
Bizonytalansag K: 3 dB (A).
Viseljen hallásvéð eszközt.
EN60745 szerint meghatározott rezgési összertekek (háromtengelyu vektorösseg).
Felulectciszolás:
Rezgéskibocsatás éréke: a_h, A G = 5,8 ~m / s^2
Bizonytalansag: K = 1,5m / s^2
A megallapitott rezgési összerték mérésé egy szabványosteszteljárásnak megfeleloen törtent, és az erték kétszerszám összehasonlitasára is hasznalhato.
Ez az érték az expoziós határétekek előzetes felmérésére is hasznalható.
FIGYELMEZTETES
A szerszám hasznalatát fuggöen a kibocsatott rezgés a szerszamgé tenyleges hasznalata soran elterhet a megadott össztéktól.
Léptessen életbe a szerszámgep kezelójét védó intezkedeseket a hasznalat tenyleges korulmenyei kozott becsult expozićio alapján (a hasznalati ciklus minded element fi gyelembe vve, a bekapsolt allapot mellett pédául azt az idôt is, amikor a szerszám kikapcsolt allapotban van, vagy amikor üresjárbatan mukódik).
MEGJEGYZES
A HiKOKI folyamatos kutatasi es fejlesztesi programja kovetkezteben az itt szereplo muszaki adatok elozetes bejeentes nelkül valtozhatnak.
