| Vrsta izdelka | Kotni brusilnik (brusilnik) |
| Znamka | HiKOKI |
| Model | G13VE |
| Napajalna napetost | 230 V ~ / 240 V ~ |
| Absorbirana moč | 1320 W |
| Hitrost v prostem teku (spremenljiva) | 2800 – 10000 min⁻¹ |
| Največji premer brusne plošče | 125 mm |
| Premer odprtine brusne plošče | 22,23 mm |
| Največja debelina brusne plošče | 6 mm |
| Največja obodna hitrost | 80 m/s |
| Teža (brez dodatkov) | 2,1 kg (po EPTA) |
| Nastavitev hitrosti | 6 stopenj (od 1 do 6) |
| Glavne uporabe | Brušenje, rezanje, odstranjevanje robov, poliranje |
| Združljivi materiali | Jeklo, bron, aluminij, kamen, beton, marmor, smola |
| Priloženi dodatki | Ključ, stranski ročaj, zamaknjeno sredinsko kolo |
| Raven zvočne moči (LwA) | 96 dB(A) |
| Raven zvočnega tlaka (LpA) | 85 dB(A), negotovost K=3 dB(A) |
| Vibracije (fino brušenje) | 5,8 m/s² (skupna vrednost), negotovost K=1,5 m/s² |
| Električna zaščita | Razred II (dvojna izolacija) |
| Redno vzdrževanje | Čiščenje zračnih odprtin, preverjanje stanja brusne plošče |
| Popravljivost | Zaupajte pooblaščenemu serviserju HiKOKI |
| Garancija | V skladu z nacionalnimi predpisi (glejte navodila) |
Pogosto zastavljena vprašanja - G13VE HiKOKI
Vprašanja uporabnikov o G13VE HiKOKI
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Mletje v formatu PDF brezplačno! Poiščite svoja navodila G13VE - HiKOKI in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. G13VE znamke HiKOKI.

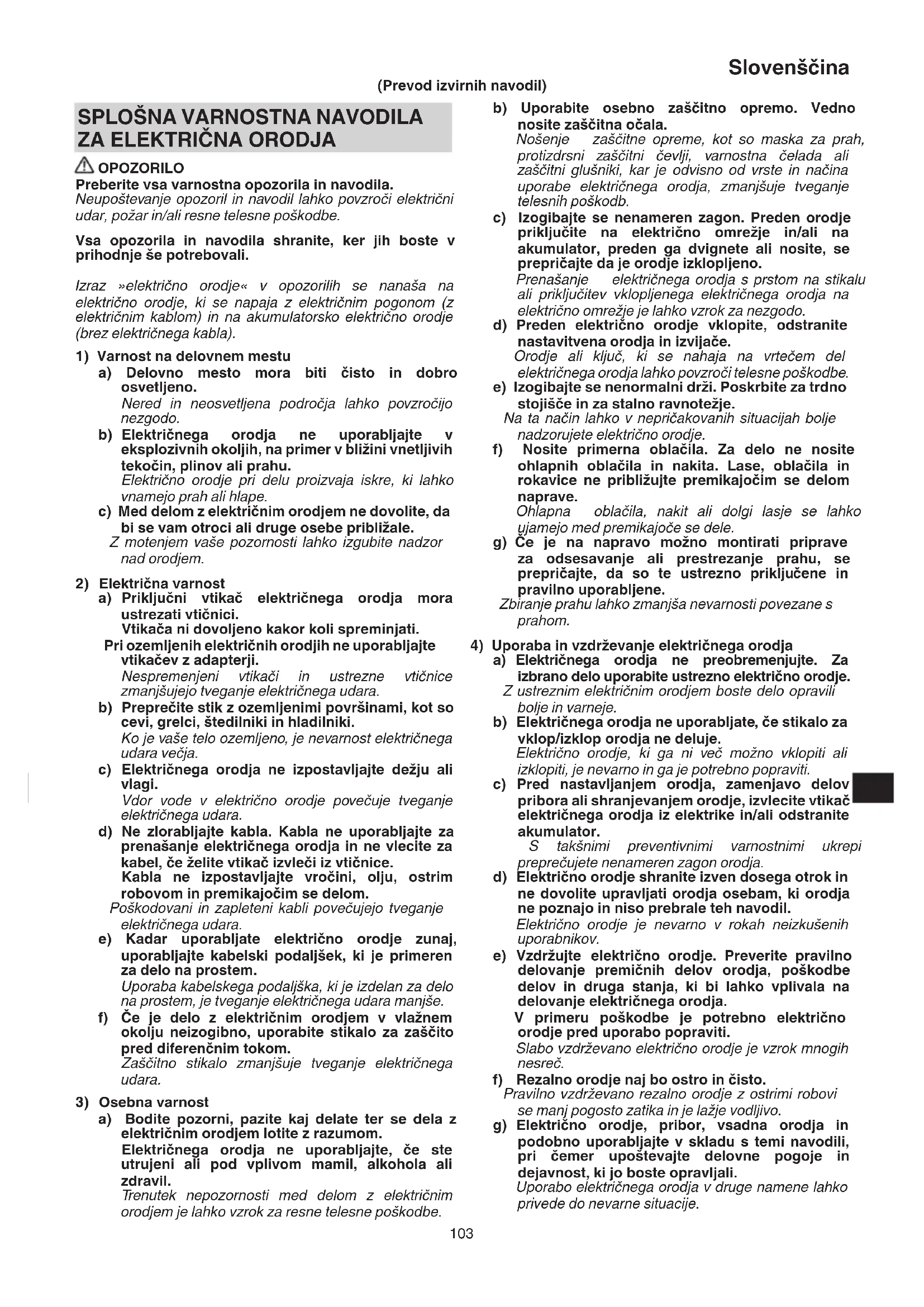

NAVODILA ZA UPORABO G13VE HiKOKI
(Prevod izvirnih navodil)
SPLOŠNA VARNOSTNA NAVODILA ZA ELEKTRICNA ORODJA
OPOZORILO
Preberite vsa varnostna opozorila in navodila.
Neupostevanje opozoril in navodil lahko povzroci elektrichni udar, požar in/ali resne telesne poskodbe.
Vsa opozorila in navodila shranite, ker jih boste v prihodnje še potrebovali.
Izraz «elektricno orodje» v opozorilih se nanaša na elektricno orodje, ki se napaja z elektricnim pogonom (z elektricnim kablom) in na akumulatorsko elektricno orodje (brez elektricnega kabla).
1) Varnost na delovnem mestu
a) Delovno mesto mora biti cisto in dobro osvetlieno.
Nered in neosvetljena področja lahko povzroćijo nezgodo.
b) Elektricnega orodja ne uporabljaje v eksplozivnih okoljih, na primer v blizini vnetljivih tekocin, plinov ali prahu.
Elektricno orodje pri delu proizvaja iskre, ki lahko vnamejo prah ali hlape.
c) Med delom z elektricnim orodjem ne dovolite, da bi se vam otroci ali druge osebe priblizale.
Z motenjem vase pozornosti lahko izgubite nadzor nad orodjem.
2) Elektricna varnost
a) Prikljuci vtikač elektrichega orodja mora ustrezati vtichnici.
Pri ozemljenih elektrichnih orodjih ne uporabljajte vtikačev z adapterji.
Nespremenjeni vtikaci in ustrezne vticnice
zmanjsujeo tveganje elektrichega udara.
b) Preprecite stik z ozemljenimi povrsinami, kot so cevi, grelci, stedilniki in hladilniki.
Ko je vase telo ozemljeno, je nevarnost elektricnega udara vecja.
c) Elektricnega orodja ne izpostavlajte dežju ali VLCagi.
Vdor vode v elektricno orodje povecuje tveganje elektricnega udara.
d) Ne zlorabljaje kabla. Kabla ne uporabljaje za prenašanje elektricnega orodja in ne volecite za kabel, ce zeilite vtikac izvleci iz vticnice.
Kabla ne izpostavljaje vročini, olju, ostrim robovom in premikajocim se delom.
Poskodovani in zapleteni kabli povecujejo tveganje elektricnega udara.
e) Kadar uporabljate elektricno orodje zunaj, uporabljaje kabelski podaljsek, ki je primeren za delo na prostem.
Uporaba kabelskega podaljska, ki je izdelan za delona prostem, je tveganje elektricnega udara manjse.
f) Ce je delo z elektricnim orodjem v vraznem okolju neizogibno, uporabite stikalo za zašcitopred diferencnim tokom.
Zaščitno stikalo zmanjsuje tveganje elektricnegu udara.
3) Osebna varnost
a) Bodite pozorni, pazite kaj delate ter se dela z elektricim orodjem lotite z razumom.
Elektricnega orodja ne uporabljajte, ce ste utrujeni ali pod vplivom mamil, alkohola ali zdravil.
Trenutek nepozornosti med delom z elektrichim orodjem je lahko vzrok za resne telesne poskodbe.
b) Uporabite osebno zašcitno opremo. Vedno nosite zašcitna ocala.
Nosenje zašcitne opreme, kot so maska za prah, protizdrsni zašcitni Čevlj, varnostna Čelada ali zašcitni glusniki, kar je odvisno od vrste in načina uporabe elektricnega orodja, zmanjsuje tveganje telesnih poskodb.
c) Izogibajte se nenameren zagon. Preden orodje priključite na elektricno omrežje in/ali na akumulator, preden ga dvignete ali nosite, se prepričajte da je orodje izklopljeno.
Prenašanje elektricnega orodja s prstom na stikalu ali prikljucitev vklopljenega elektricnega orodja na elektricno omrežje je lahko vzrok za nezgodo.
d) Preden elektrico orodje vklopite, odstranite nastavitvena orodja in izvijace.
Orodje ali ključ, ki se nahaja na vrtečem del elektricnega orodja lahko povzroci telesne poskodbe.
e) Izogibajte se nenormalni drzi. Poskrbite za trdno stojisce in za stalno ravnoteze.
Na ta nacin lahko v nepricakovanih situacijah bolje nadzorujete elektricno orodje.
f) Nosite primerna oblačila. Za delo ne nosite ohlapnih oblačila in nakita. Lase, oblačila in rokavice ne priblžujte premikajocim se delom naprave.
Ohlapna oblacila, nakit ali dolgi lasje se lahko uyamejo med premikajoe se dele.
g) Ce je na napravo mozno montirati priprave za odsesavanje ali prestrezanje prahu, se prepričajte, da so te ustrezno priključene in pravilno uporabljene.
Zbiranje prahu lahko zmanjsa nevarnosti povezane s prahom.
4) Uporaba in vzdruževanje elektricnega orodja
a) Elektricnega orodja ne preobremenjujte. Za izbrano delo uporabite ustrezno elektricno orodje.
Z ustreznim elektricnim orodjem boste delo opravili bolje in varneje.
b) Elektricnega orodja ne uporabljate, ce stikalo za vklop/izklop orodja ne deluje.
Elektricno orodje, ki ga ni vec mozno vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti.
c) Pred nastavljanjem orodja, zamenjavo delov pribora ali shranjevanjem orodje, izvlecite vtikač elektricnega orodja iz elektrike in/ali odstranine akumulator.
S taksnimi preventivnimi varnostnimi ukrepi preprecujete nenameren zagon orodja.
d) Elektricno orodje shranite izven dosegao otrok in ne dovolite upravljati orodja osebam, ki orodjane poznajo in niso prebrale teh navodil.
Elektricno orodje je nevarno v rokah neizkušenih uporabnikov.
e) Vzdrujte elektricno orodje. Preverite pravilno delovanje premičnih delov orodja, poskodbe delov in druga stanja, ki bi lahko vplivala na delovanje elektricnega orodja.
V primeru poskodbe je potrebno elektricno orodje pred uporabo popraviti.
Slabo vzdřevano elektricno orodje je vzrok mnogih nesrc.
f) Rezalno orodje naj bo ostro in cisto.
Pravilno vzdhrževano rezalno orodje z ostrimi robovise manj pogosto zatika in je lažje vodljivo.
g) Elektricno orodje, pribor, vsadna orodja in podobno uporabljaje v skladu s temi navodili, pri cemer upostevajte delovne pogoje in dejavnost, ki jo boste opravljali.
Uporabo elektricnega orodja v druge namene lahko privede do nevarne situacije.
Slovenscina
5) Servisiranje
a) Elektricno orodje lahko servisira le usposobljena oseba, ki mora uporabljati originalne nadomestne dele.
Na ta nacin se ohrani varnost elektricnega orodja.
VARNOSTNI UKREP
Preprecite dostop otrokom in neusposobljenim osebam.
Kadar orodja ne uporabljate ga shranite izven dosegatotrok in neusposobljenih oseb.
VARNOSTNA OPOZORILA ZNACILNA ZA BRUŠENJE ALI REZANJE
a) To elektricno orodje se lahko uporablja za brusenje ali za rezanje. Preberite vsa varnostna opozorila, navodila, sikovne prikaze in specifi kacije, ki so prilozena orodju.
Neupostevanje vseh spodaj navedenih navodil lahko pouzroci elektrichni udar, požar in/ali resne telesne poskodbe.
b) To elektricno orodje ni primerno za bruşenje z brusnim papirjem, za bruşenje z zično šcetko ali poliranje.
Uporaba orodja za namene, za katere ni bilo izdelano, lahko povzroci nevarnost ali telesne poskodbe.
c) Ne uporabljaje pribora, ki ga ni izdelal in priporocil proizvajalec orodja.
Dejstvo, da lahko priključek namestite na vase orodje, še ne zagotavlja varne uporabe.
d) Hitrost priključka mora biti enaka maksimalni hitrosti označeni na elektricnem orodju.
Priključki, ki se vrtijo hitreje kot je dovoljeno se lahko zlomijo in odletijo.
e) Zunanzi premer in debelina vasega prikljucka morabiti znotraj zmoznosti vasega elektricega orodja.
Prikljuche nepravilne velikosti ni mogoce ustrezno zavarovati in nadzorovati.
f) Navojni nastavek priključkov se mora natančno prilegati navoju brusilnega vretena. Pri priključkih, ki jih namestite s pomocjo prirobnice, se mora premer luknje osi na priključku prilegati premeru prijemala prirobnice.
Priključki, ki se ne prilegaj pritrdilnemu priboru na elektricnem orodju, se vrtijo neenakomerno, močno vibriraju in lahko povzročijo izgubo nadzora.
g) Ne uporabljaje poskodovanih priključkov. Pred vsako uporabo preglejte priključek kot so brusilni koluti, ce so morda odkruseni ali počeni, brusilni krožnik, ce ima razpoke ali je močno obrabljen,Žicno šcetko, ce ima zrahljane ali zlomljeneŽice. Če elektricno orodje ali priključek pade na tla poglejte, ce ima poskodbe ali namestite neposkodovan priključek. Po pregledu in namestitvi priključka se ne zadržujte v ravnini vrtečega priključka, kar velja tudi za druge osebe v blizini in pustite delovati orodje eno minuto pri njavecjem stevilu vrtljajev.
Poskodovani priključki se obicajno v tem Času zlomijo.
h) Nosite zašcitno opremo. Glede na uporabo nosite vizir, zašcitno za oči ali zašcitna očala. Po potrebinosite zašcitno masko za prah, glusnike, rokavice in delovni predpasnik, ki vas bo zavaroval pred manjsimi delci materiala, ki nastanejo pri brusenju.
Zasita za oci vas mora zavarovati pred letecimi delci, ki nastanejo pri razlichnihr vstah uporabe. Zasitna maska proti prahu ali dihalna maska mora fi litirati delce, ki nastanejo pri uporabi. Predolgo izpostavljanje glasnemu hrupu lahko povzroci izgubo sluha.
i) Druge osebe naj bodo na varni razdalji od delovnega mesta. Vsak, ki vstopi v delovno obmoje mora nositi zašcitno opremo.
Delci materiala ali zlomljenegea priključka lahko odletijo in povzroćijo poskodbe tud izven neposrednega delovnega obmocja.
j) Pri delu, kjer bi lahko vsadno orodje prišlo v stik s skritimi napeljavami ali lastnim omrežnim kablom, držite orodje le za izolirane ročaje.
Stik z vodnikom pod napetostjo lahko prenese napetost na izpostavljene kovinske dele elektrichega orodja in povzroci elektrichni udar.
k) Omrežni kabel namestite vstran od vrtečega priključka.
Pri izgubi nadzora lahko orodje prereze ali zagrabi omrežni kabel, vaša roka pa zaide v vrteč priključek.
I) Orodja nikoli ne odlagajte dokler se priključek popolnoma ne ustavi.
Vrteč prikljucek lahko pride v stik s podlago, zaradi Česar lahko izgubite nadzor nad orodjem.
m) Orodja ne vključujte med prenasanjem.
Vrtec prikljucek lahko zaradi nakljucnega stika zagrabi vase oblacilo in se zavrtva vase telo.
n) Redno cistite prezračevalne reže elektrichega orodja.
Ventilator motorja bo v ohisje povlekel prah in velika količina kovinskega prahu lahko povzroci nevarnost elektricnega udara.
o) Elektricnega orodja ne uporabljaje v blizini vnetljivih materialov.
p) Ne uporabljaje priključkov, ki za hlajenje potrebujujo tekocino.
Uporaba vode ali druge tekocine lahko povzroci elektrichni udar.
POVRATNI UDAREC IN USTREZNA OPOZORILA
Povratni udarec je nenadna reakcija, ki nastane zaradi zagozdenja ali blokiranja brusilnega koluta, brusilnega kroznika, zične šćetke ali drugih priključkov. Zagozdenje ali blokiranje povzroci takojsnjo ustavitev vrtečega priključka, zaradi cesar se nenadzorovano elektricno orodje pospešeno premakne v nasprotno smer vrtenja priključka.
Na primer, ce se brusilni kolut zagozdi ali zablokira v obdelovancu, se lahko rob brusilnega koluta, ki se nahaja v obdelovancu, zakopa v povrsino obdelovanca, zaradi cesar se kolut premakne iz obdelovanca ali ga vrze nazaj. Brusilni kolut se lahko premakne v smeri proti uporabniku ali proc od njega, odvisno od smeri vrtenja koluta ob trenutku zagozdenja.
Brusilni koluti se lahko v teh pogojih tudi zlomijo.
Povratni udarec je posledica pomanjkljive in/ali nepravilne uporabe elektricnega orodja, kateremu se lahko izognete z ustreznimi previdnostnimi ukrepi, ki so navedeni v nadaljevanju.
a) Ohranite trden prijem na elektricnem orodju in premaknite telo in roke takto, da boste lahko zadrzali silo povratnega udarca. Ce je na voljo, vedno uporabljaje dodatni rocaj za popoln nadzor nad povratnim udarcem ali reakcijo navora ob zagonu orodja.
Uporabnik lahko nadzira reakcije navora ali sile povratnega udarca z ustreznimi previdnostimi ukrepl.
b) Z roko nikoli ne segajte v blizino vrtecega priključka. Pri povratnem udarcu lahko gre priključek Čez vašo roko.
c) S telesom se ne priblizujte območju v kateregase lahko, v primeru povratnega udarca, premakne elektricno orodje.
Povratni udarec bo potisnil orodje v nasprotno smer vrtenja koluta na mestu blokiranja.
d) Pri delu v kotih, na ostrih robovih itn. bodite izredno previdni. Preprecite, da bi priključek odkočil ali se zagozdil.
Vrtec priključek se v kotih, na ostrih robovih ali ce odkoči zlahka zagozdi, kar lahko povzroči izgubo nadzora ali povratni udarec.
e) Ne uporabljaje verizno lesorezno rezilo ali nazobcan zagin list.
Taksna rezila lahko pogosto povzrocijo povratni udarec ali izgubo nadzora.
VARNOSTNA OPOZORILA ZABRUŠENJE IN REZANJE
a) Uporabljaje samo brusilne kolute, ki so priporoceni za vase elektricno orodje in zašcitniPokrov posebej izdelan za te brusile kolute.
Brusilni koluti, ki niso izdelani za vase elektricno orodje ne morejo biti ustrezno zavarovani in so zato nevarni.
b) Kolenaste brusilne plošće morate namestiti tako, da njihova brusilna povrsina ne bo segala Čez rob zašcitnegaPokrova.
Nepravilno namescene brusilne plošće, ki sega Čez rob zašcitnegaPokrova, ni mogoče zadostno zavarovati.
c) ZašcitniPokrov mora biti varno pritrjen na elektricno orodje in namescen za maksimalno varnost, takodate proti uporabniku vidi cim manj brusilnega koluta.
ZašcitniPokrov pomaga zašcititi uporabnika pred drobci, nakljucnim stikom z brusilno plošco ter iskricami, ki lahko vnamejo obleko.
d) Brusilni kolut uporabljaje le za priporoceno uporabo. Na primer: ne brusite s stransko ploskvijo rezalne plošće.
Rezalne plošće so namenjene za periferno brusanje inpri bočnem delovanju sil na kolut se lahko ta zlomi.
e) Za izbrani kolut vedno uporabljajte neposkodovane vpenjalne prirobnice ustrezne velikosti in oblike.
Ustrezne vpenjalne prirobnice podpirajo kolut in zmanjsujejo nearnost, da bi se kolut zlomil. Prirobnice za rezalne plošće se lahko razlikujeo od prirobnic za brusilne kolute.
f) Za večja elektricka orodja ne uporabljajte obrabljenih brusilnih kolutov.
Brusilni koluti za vecja elektricna orodja niso primerni za vecje stevilo vrtljajev, s katerimi delujejo manjsa elektricna orodja, zaradi cesar se lahko zlomijo.
DODATNA VARNOSTNA OPOZORILA ZA REZANJE
a) Izogibajte se «zagozdenju« rezalne plošće ali premočnemu pritiskanju na obdelovanec. Ne delajte pretirano globokih rezov.
Preobrenitev rezalne plošće poveča dovzetnosti za zatikanje ali blokiranje plošće v rezu in s tem tudi možnost povratnega udarca ali zloma rezalne plošće.
Ko se rezalna plošča pri uporabi premika stran od vas, lahko v primeru povratnega udarca elektricno orodje in vrteča plošča odletita naravnost v vas.
c) Pri zagozditvi rezalne plošće ali pri prekinitvi reza iz katerega koli razloga, izklopite orodje in ga držite negibno dokler se plošca popolnama ne ustavi. Rezalne plošće nikoli ne poskusajte odstraniti iz reza, medtem ko se ta še vrti, sai lahko pride do povratnega udarca.
Ugotovite in odstranite vzrok zagozdenja.
d) Dokler se orodje nahaja v obdelovancu ga ne smete ponovno vklopi. Pocakajte, da rezalna plošca doseze polno hitrost in šele potem previdno nadalujte z rezanjem.
Pri ponovnem vklopu orodja v obdelovancu se lahko rezalna plošca zagozdi, skoči iz obdelovanca ali povzroči povratni udarec.
e) Plošće ali vecje obdelovance ustrezno podprite, da zmanjsate tveganje zagozdenja ali povratnega udarca.
Večji obdelovanci se lahko zaradi lastne teže upognejo. Obdelovanec podprite v blizini reza in na robu na obeh straneh rezalne plošće.
f) Pri «rezanju Žepov« v obstojće stene ali druga skrita področja bodite zelo previdni.
Prodirajoca plošca lahko prereže plinske ali vodovodne cevi, elektrčno napeljavo ali predmete, ki lahko povzročijo povratni udarec.
SPLOŠNA VARNOSTNA NAVODILA ZA BRUSILNIKE
- Preverite, da je hitrost na kolutu enaka ali vecja od označene hitrosti na brusilniku;
- Prepricajte se, da mere koluta ustrezajo brusilniku;
- Brusilne kolute shranjujte in z njimi ravnajte v skladu z navodili proizvajalca;
Pred uporabo pregleje brusilni kolut in ne uporabljajte okruşenih, počenih ali drugace poškodovanih izdelkov; - Prepricajte se, da so koluti in konice namesceni v skladu z navodili proizvajalca;
- Uporabljajte pritezne podložke v kolikor so priložene brusilnemu izdelku in kadar jih potrebujete;
Pred uporabo se prepricajte, da je izdelek za brusenje pravilno namescen in prisrjen ter orodje pustite delovati brez obretenitve v varnem naclinu za 30 sekund. V kolikor obcutite moche vibracije ali ce opazite poskodbe, orodje takoj izklopite. Ce se to zgodi, preglejte orodje in ugotovite vzrok; - Ce je orodje opremljeno z zašcitnimPokrovom, ga nikoli ne uporabljaite brezPokrova;
Ko uporabljate brusilni rezalni kolut, pazite, da boste odstranili obicajen dodatek zašcite koles in namestili zašcito s stransko zašcito (v prodaji posebej) (SI.5);
- Ne uporabljaje posebnih puš ali adapterjev za prilagoditev brusilnih kolutov z veliko luknjó;
- Za orodja na katera bodo namesceni koluti z navojnimi luknjami se prepričajte, da je navoj koluta dovolj dolg, da spreime dolžino qredi;
- Preverite ali je obdelovanec ustrezno podprt;
- Rezalne plošće ne uporabljajte za stransko brusenje;
- Preprecite, da bi iskre, ki nastanejo ob uporabi povzrocile nevarnost npr. da zadenejo osebe ali vnamejo vnetljive snovi;
Zagotovite, da so prezračevalne reže vedno Čiste, ko delate v prasnih razmerah; ēe bi bilo potrebno ocistiti prah, najprej izključite orodje iz napetosti (uporabite nekovinske predmete) in pazite, da ne poskodujete notranjih delov; - Vedno uporabljaje zašcitno za oči in ušesa. Uporabljaje tudi drugo zašcitno opremo kot soaska za prah, rokavice, celada in predpasnik;
- Bodite pozorni na kolut, ki se še vedno vrti, potem ko izkljucite orodje.
APOZOBILO
- Pri uporabi rezalne plošće se preprčajte, da boste pritrdili rezalno varovalo.
- Pri uporabi brusilnega koluta se prepričajte, da boste pritrdili varovalo brusilnega koluta.
- Prepricajte se, da se vir elektricne napetosti ujema zahtevami na imenski plošcici elektricnega orodja.
- Prepricajte se, da je stikalo za vklop/izklop izklopljen. Ce je vtikač priklopljen v vtičnico, medtem ko je stikalo za vklop/izklop vklopljeno, bo elektricno orodje takoj začelo delovati in lahko povzroci nasrečo.
- Ce je delovno mesto oddaljeno od vira napetosti uporabite kabelski podališek s primerno debelino in zmožnostio. Kabelski podališek mora biti dovolji kratek.
- Prepricajte se, da je glavni kolut, ki ga boste uporabljali pravilnega tipa in brez razpok ali povrsinskih poškodb. Prav takso prepricajte, da je osrednji kolut ustrezno namešcen in da je matica dobro pritrijena.
- Preden vklopite orodje se prepriçajte, da se izbirna tipkani zaskočila takto, da pritsnite nano dva ali trikrat.
Slovenscina
- Da bi podaljšaliŽivljenjsko dobo orodja in zagotovili ustrezno delovanje je pomembno, da orodja ne preobremenite s premočnim pritiskom. V vecini primerov je teža samega orodja dovolj za učinkovito brušenje. Prevelik pritisk bo zmanjsal hitrost vrtenja, poslabšal zakljucek povrsine in povzročil preobremenitev, ki lahko zmanjsaŽivljenjsko dobo orodja.
- Kolut se po izklopu orodja še zmeraj vrti.
Ko orodje izklopite ga ne odlagajte dokler se brusilni kolut popolnama ne ustavi. S tem ukrepom ne boste le prepreci ili poskodb, temvec tudi zmanjsali kolicino prahu in odkruskov, ki se vsesajo v orodje. - Ko orodja ne uporabljate mora biti to izključeno iz vira napetosti.
- Da bi se izognili resnim poškodbam se pred nameščanjem in odstranitvijo osrednjega koluta prepricajte, da je stikalo izklopljeno ter da se vtikač ne nahaja v vtichnici.
- V primeru uporabe orodja na vredosti, ki ni polna hitrost (skala s stevilcnico 6), se motor ne hladi zastosno, in sicer zaradi manjsega st. vrtlajev - nevarnost vziga in poskodb motorja, preden se vkljuci mehanizem za zašcito pred preobremenitvijo.
Orodje, ki ga uporabljate na vrednosti, ki ni polna hitrost (skala s stevilcno 6), narahlo pritiskajte na obdelovalno povrsino. - Previdno med uporabo v blizini varilne opreme Med uporabo brusilnika v neposredni blizini varilne opreme lahko postane hitrost vrtenja neenakomerna. Ne uporabljaje brusilnika v blizini varilne opreme.
- Stikalo na diferencni tok Priporocena je stalna uporaba stikala za diferencni tok z diferencnim tokom 30mA ali manj.
| a) | Pritisnite gumb | ① | ZadnjiPokrov |
| b) | Stranski ročaj | ① | Ohišje |
| c) | Pokrov menjalnika | ⑧ | Številčnica |
| d) | Vijak M5 | ① | Kljuc |
| e) | Izbočena brusilna plošča | ③ | Matica koluta |
| f) | Podložka koluta | ⑨ | Brusilni kolut |
| g) | Zaščita koluta | ⑩ | Diamantno kolo |
| h) | Stikalo |
SIMBOLI
OPOZORILO
V nadaljevanju so prikazani symboli, uporabljeni pris stroju. Pred uporabo se prepričajte, da jih razumete.
| G13VE: Kotni brusilnik |
| Da ne bi prišlo do poškodb, mora uporabnik prebrati navodila. |
| Vedno nosite zašcitna očala. |
| Samo za države EU Elektricih orodij ne odlagajte med hišne odpadke! V skladu z evropsko direktivo 2002/96/ES o odpadni elektricii in elektronski opremi in njeni uresnicivitv skladu z nacionalnim pravom se morajo elektrica orodja, ki so doseglaŽiviljenjsko dobo ločeno zbirati in okolju prijazno reciklirati. | |
| V | Ocenjena napetost |
| ~ | Izmenični tok |
| n | Nazivna hitrost |
| min-1 | Št. vrtljajevi al obratov na min |
| I | Stikalo za vklop |
| O | Stikalo za izklop |
| Izvlecite vtikač iz vtičnice | |
| Opozorilo | |
| Orodje razreda II |
STANDARDNA PRIBOR
Zraven glavnega orodja (1 orodje) vsebuje paket pribor, ki je nastet spodaj.
O Kliguc. 1
O Stranski rocaj. 1
O Izbočena brusilna plošča 1
Standardni pribor se lahko spremeni brez obvestila.
UPORABA
O Odstranjevanje zakljucka odlitkov in zakljucna dela pri razlichnih vrstah jekla, brona in aluminijevih materialov ter odlitkov.
O Bruşenje zvarjenih delov ali delov, ki so bili rezani s plamenskim gorilnikom.
O Bruşenje sintetičnih smol, skrilavca, opeke, marmorja itd.
O Za rezanje sintetičnega betona, kamna, zidaka, marmorja in podobnih materialov.
SPECIFIKACije
| Model | G13VE | |
| Napetost (po območijih)*1 | (230 V, 240 V)~ | |
| Vhodna moč*1 | 1320 W | |
| Nazivna hitrost | 2800 – 10000 min-1 | |
| Kolo | Zunanj premer | 125 mm |
| Premer luknje | 22,23 mm | |
| Debelina | 6 mm | |
| Periferna hitrost | 80 m/s | |
| Teža*2 | 2,1 kg | |
1 Preverite imensko plošćo na izdelku, saj je vrednost odvisna od področja.
2 Teža: V skladu z EPTA postopkom 01/2003
OPOMBA
Zaradi HiKOKIJEVEGA programa nenehnega raziskovanja in razvoja se specifi kacije lahko spremenijo brez predhodnega obvestila.
NAMESTITEV IN DELOVANJE
| Dejanje Slika Stran | ||
| Nameščanje in nastavljanje zašcitnegaPokrova. | 2 145 | |
| Pritrditev stranskega ročaja | 3 | 1 |
| Nameščanje osrednjega koluta 4 145 | ||
| Nameščanje rezalnegakoluta 5 145 | ||
| Montaža diamantnega kolesa 6 146 | ||
| Delovanje stikal 7 146 | ||
| Kot in način brusenja 8 146 | ||
| Nastaviti št. vrtljajev* 9 146 | ||
| Izbor pribora — 147 |
* Nastaviti št. vrtljajev
Ta model je opremljen z elektronskim pogonom z neomejeno spremenljivo hitrostjo in lahko glede na rabo spremeni stevilo obratov.
Če zavrtite in nastavite skalo s stevilcnico (SI. 8) na 6, se st. vrtlajev poveča in Če zavrtite oz. nastavite stevilcnico na 1, se stevilo vrtlajev zmanjsa.
Pred uporabo nastavite st. vrtljajev, in sicer na stevilcnici.
Pri tem upostevajte referencne podatke iz tabele spodaj.
tablazatot.
| Številčnica | Uporaba | Orodje |
| 1 | Polirati, končno obdelati | Radialna plošča za prebrušenje Brusilna plošča |
| 2 | Odstraniti barvo ali premaz | |
| 3 | Odstraniti rjo | |
| 4 | Odstraniti ostružke | |
| 5 | Prebrusiti | Kolenasta brusilna plošča |
| 6 | Grobo brusiti Rezati | Kolenasta brusilna plošča Diamantna plošča |
OPOMBA
Previdno - ne prestavite skele s stevilcnico na vrednost pod 1 ali nad 6.
VZDRŽEVANJE IN PREGLEDOVANJE
1. Pregled osrednjega koluta
Prepricajte se, da na osrednjem kolutu ni razpok ali povrsinskih poskodb.
2. Pregled montažnih vijakov
Redno pregledujte vse montažne vijake in zagotovite, da so tesno pritrijen. V kolikor bi kateri vijak bil zrahljan ga takoj privijte. Ce tega ne storite lahko pride do resne nevarnosti.
3. Menjava napajalega kabla
Ce je potrebna menjava napajalnega kabla, mora to storiti pooblascen HiKOKI servis, da preprecite tveganje poskodb.
4. Vzdrrzevanje motorja
OPOZORILO
Vedno nosite zašcitna očala in zašcitno masko proti prahu, ko izpihujete zrak iz odprtine za zrak na zadnjemPokrovu s pomoćjo pnevatske pistole.
Ce tega ne upostevate, lahko vdihnete izpihani prah ali pa ta pride v vase oci.
Zračniki motorja so «srcce« elektricne naprave. Pri uporabi bodite pozorni, da se zračnik ne poskoduje in/ali zmoçi z oljem ali vodo.
OPOMBA
Ko koncate z delom, izpiihnite zrak brez vlage iz odprtine za zrak na zadnjemPokrovu s pomojo pnevmatske pistole, medtem ko motor obratuje v prostem teku. To je učinkovit način za odstranjevanje kakrsne koli umazanje in prahu, ki se nabereta v notranjosti motorja in lahko povzročita okvare.
POZOR
Pri uporabi in vzdrrzevanju elektricnih orodjih je treba upostevati varnostne uredebe in standarde, ki so dolocene za vsako drzavo.
GARANCIJA
Garantiramo za HiKOKI elektricna orodja v skladu z ustavno/ državno veljavnimi uredbami. Garancija ne zajema napak ali poskodb, ki nastanejo zaradi nepravilne uporabe, zlorabe ali normalne obrabe. V primuru pritožbe posljite sestavljeno elektricno orodje skupaj z GARANCIJSKIM CERTIFIKATOM, ki ga najdete na koncu teh navodil za uporabo, na pooblasceni servis HiKOKI.
Informaciè o hrupu in vibracijah
Izmerjene vrednosti so bile dolocene glede na EN60745 in navedene v skladu z ISO 4871.
A tipicno vrednoten nivo jakosti hrupa: 96 dB (A).
A tipicno vrednoten nivo zvocnega tlaka: 85 dB (A).
Nezanesljivost K: 3 dB (A).
Obvezna uporaba glusnikov.
Skupna vrednost vibracij (vsota vektorja triax) je v skladu s standardom EN60745.
Bruşenje povrsin:
Vrednost emisije vibracij a_h A G = 5,8m / s2
Nezanesljivost K = 1,5m / s^2
Skupna vrednost vibracij je bila merjena v skladu s standardno testno metod in se lahko uporablja zaprimerjavo enega orodja z drugim.
Uporablja se lahko tudi kot prvotna ocenitev izpostavljenosti.
OPOZORILO
O Emisija vibracij med dejansko uporabo elektricnega orodja se lahko razlikuje od navedene vrednosti, gledna na nocin uporabe orodja.
Prepoznajte varnostne ukrepe za zašćito uporabnika, ki temelijo na oceni izpostavljanja v dejanskih pogojih uporabe (z upoštevanjem vseh delov obratovalnega ciklusa, kot so obdobja, ko je orodje izključeno, in ko orodje teče v prostem teku dodatno k Času zagona).
OPOMBA
Zaradi HiKOKIJEVEGA programa nenehnega raziskovanja in razvoja se specifikacije lahko spremenijo brez predhodnega obvestila.
