| Typ produktu | Úhlová bruska (bruska) |
| Značka | HiKOKI |
| Model | G13VE |
| Napájecí napětí | 230 V ~ / 240 V ~ |
| Příkon | 1320 W |
| Volnoběžné otáčky (proměnné) | 2800 – 10000 min⁻¹ |
| Maximální průměr kotouče | 125 mm |
| Průměr otvoru kotouče | 22,23 mm |
| Maximální tloušťka kotouče | 6 mm |
| Maximální obvodová rychlost | 80 m/s |
| Hmotnost (bez příslušenství) | 2,1 kg (dle EPTA) |
| Nastavení rychlosti | 6 poloh (1 až 6) |
| Hlavní použití | Broušení, řezání, odjehlování, leštění |
| Kompatibilní materiály | Ocel, bronz, hliník, kámen, beton, mramor, pryskyřice |
| Součástí dodávky | Klíč, boční rukojeť, odsazená středová matice |
| Hladina akustického výkonu (LwA) | 96 dB(A) |
| Hladina akustického tlaku (LpA) | 85 dB(A), nejistota K=3 dB(A) |
| Vibrace (dokončovací broušení) | 5,8 m/s² (celková hodnota), nejistota K=1,5 m/s² |
| Elektrická ochrana | Třída II (dvojitá izolace) |
| Běžná údržba | Čištění ventilačních otvorů, kontrola stavu kotouče |
| Opravitelnost | Svěřte autorizovanému servisu HiKOKI |
| Záruka | Dle národních předpisů (viz návod) |
Často kladené otázky - G13VE HiKOKI
Dotazy uživatelů ohledně G13VE HiKOKI
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Drtič ve formátu PDF zdarma! Najděte svůj návod G13VE - HiKOKI a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. G13VE značky HiKOKI.

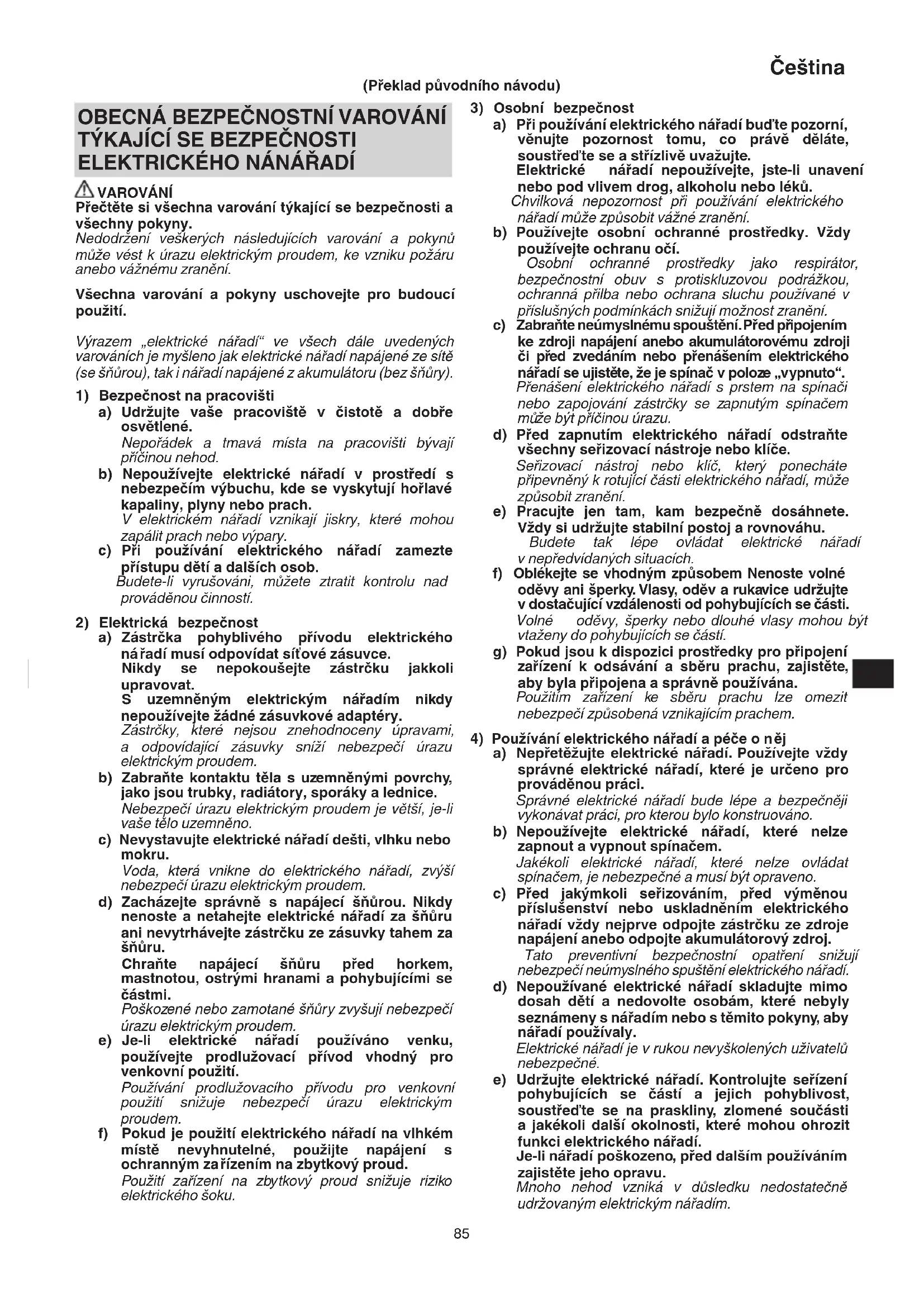

NÁVOD K OBSLUZE G13VE HiKOKI
Přěctěte si věchna varováni týkajíci se bezpečnosti a věchnyPokyny.
Nedodrženi veskerych nasledujicich varovani aPoknun muze vest k urazu elektrickym proudem, ke vzniku pozáru anebo vaznemu zraneni.
Vsechnavarovaniapokynyuschovejteprobudouci pouziti.
Vyrazem „elektrické nařadi“ ve vsech dale uvedenych varovánich je mysleno jak elektrické nařadi napajene ze sítě (se šnúrou), tak i nařadi napajene z akumulatoru (bez šnúry).
1) Bezpečnost na pracovišti
a) Udrzujte vase pracovište v Čistote a dobre osvětlené.
Nepořádek a tmavá mista na pracovišti byvaji príčinou nehod.
b) Nepouzivejte elektrické náradi v prostředi s nebezpecim vybuchu, kde se vyskytuji hořlavé kapaliny, plyny nebo prac. V elektrickém náradi vznikaji jiskry, ktere mohou zapálit pracne bo vypary.
c) Pri použivani elektrického náradí zamezte pristupu déti a dalśich osob. Budete-li vyrušovani, mužete ztratit kontrolu nad provaděnou Činností.
2) Elektrická bezpečnost
a) Zástrčka pohyblíveho privodu elektrického nářadi musi odpovidat sítove zásuvce. Nikdy se nepokoušejte zástrčku jakoli upravovat. S uzeměným elektrický máradím nikdy nepoužívejte zádné zásuvkóve adaptéry. Zástrčky, které nejsou znehodnoceny upravami, a odpovidají c zásuvky snizí nebezpeci urazu elektrickým proudem.
b) Zabrahte kontaktu tela s uzemnenymi povrchy, jako jsou trubky, radiatory, sporaky a lednice. Nebezpeci urazu elektrickym proudem je větsí, je-li vase telo uzemnéno.
c) Nevystavujte elektrické nářadi dešti, vlhku nebo mokru.
Voda, ktera vnikne do elektrického nářadi, zvyši nebezpeci urazu elektrickým proudem.
d) Zacházejte správně s napájecí šnúrou. Nikdy nenoste a netahejte elektrické náradi za šnúru ani nevytrhávejte zástrčku ze zásuvky tahem za šnúru.
Chrahte napajeci snuru prd horkem, mastnotou, ostrymi hranami a pohybujicimi se castosmi. Poškozené nebo zamotane snury zvysuji nebezpeci urazu elektrickym proudem.
e) Je-li elektrické náradí používano venku, používejte prodlužovaci prívod vchodné provenkovní použiti. Používani prodlužovacího prívodu pro venkovní použítí snížuje nebezpecí urazu elektrickým proudem.
f) Pokud je použiti elektrického náradi na vlhkém misté nevyhnutelné, použijte napajeni s ochrannym zařizenim na zbytkový proud.
Použiti zařizení na zbytkový proud snizuje riziko elektrického šoku.
3) Osobni bezpečnost
a) Pri použivani elektrického náradí bud'te pozorní, věnujte pozornost tomu, co práve deláte,oustřed'te se a stržilvě uvažujte. Elektrické náradí nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu nebo léku. Chvilková nepozornost pri použivani elektrického náradí muže zpùsobit važné zraněni.
b) Používejte osobní ochranné prostředky. Vždy používejte ochranu očí.
Osobni ochrannes protrdky jakorespirator, bezpečnostni obuv s protiskluzovou podrázkou, ochranna prilba nebo ochrana sluchu použivané v prislušnych podminkach snizuji moznost zraněni.
c) Zabrahte neumyslnemu spousteni.Pred pripojenim ke zdroji napajeni anebo akumulatorovemu zdrojci prd zvedanim nebo prana Senim elektrickeho na radi se ujistete, ze je spina c v poloze ,vypnuto Prenasenie elektrickeho na radi s prstem na spina ci nebo zapojovan i zastrcky se zapnutym spinaem muze byt pricinou urazu.
d) Pred zapnutim elektrického nárádi odstrante vsechny señizovaci nastroje nebo klic. Señizovaci nastroj nebo klic, ktery ponecháte pripevněy k rotujíci Časti elektrického nárádi, muže zpúsobit zraněni.
e) Pracujte Jen tam, kam bezpečné dosáhnete. Vždy si udržujte stabilí postoj a rovnováhu. Budete tak lépe ovladat elektrické nárádi v nepředvídanych situacích.
f) Oblékjte se vhodným zpúsobem Nenoste volné oděvy ani šperky. Vlasy, oděv a rukavice udržujte v dostacujíci vzdálenosti od pohybujících se Časti. Volné oděvy, šperky nebo dlouhé vlasy mohou byt vtaženy do pohybujících se Časti.
g) Pokud jsou k dispozici prostredky pro pripojeni zaifeni k odsavani a sberu prachu, zajistete, aby byla pripojena a spravné pouzivan. Pouzitim zaifeni ke sberu prachu lze omezit nebezpeci zpusobena vznikajcim prachem.
4) Použiváni elektrického náradi a peče o něj
a) Nepretezujte elektrické naradi. Pouzivejte vzy spravne elektrické naradi, ktere je urceno pro provadénou praci. Spravne elektrické naradi bude lépe a bezpečnéji vykonávat praci, pro kterou bylo konstruovano.
b) Nepoužívejte elektrické nářadi, ktere nelze zapnout a vypnout spinačem. Jakékoli elektrické nářadi, ktere nelze ovladat spinačem, je nebezpečné a musí byt opraveno.
c) Před jakýmkoli seržovánní, prěd vyménou príslušenství nebo uskladněním elektrického náradí vždynejprve odpojte zástrčku ze zdroje napájení anebo odpojte akumulátorový zdroj. Tato preventivní bezpečnostní opatřěné snizu nebezpečné umyślného spustěné elektrického náradí.
d) Nepouživané elektrické náradí skladujte mimo dosah detí a nedovolte osobám, ktere nebyly seznámeny s náradím nebo s temitoPokyny, aby náradí použivaly. Elektrické náradí je v rukou nevyskolenych uživatelú nebezpečné.
e) Udrzujte elektrické náradí. Kontrolujte serízení pohybujících se cástí a jejich pohyblivost,oustřed'te se na prasklyn, zlomené současti a jakékoli dalsí okolnosti, které mohou ohrozit funkci elektrického náradí. Je-li náradí poskozeno, pre'dalsím používámim zajistěte jeho opravu.
Mnoho nehod vznika v dusledku nedostatecné udrzovanym elektrickym naadrim.
Čestina
f) Udržujte rezací nastroje ostre a cîsté.
Spravne udržované a naostreneřazaci nastroje se s mensí pravděpodobnosti zachyti za material nebo se zablokují a práce s nimí se snáze kontroluje.
g) Elektrické nárádi, príslušenství, vsazené casti atd. používejte v souladu s temito tokyny a takovém zpúsobem, jaký byl predepsán pro konkrétné elektrické nárádi, a to s ohledem na dané pracovní podmínky a druh provádevné práce.
Používané elektrického náradí k provaděné jiních cinností, než pro jaké bylo určeno, muže věst k nebezpečnám situacím.
5) Servis
a) Opravy vaseho elektrického náradí svěřte kvalifikovane osobě, ktera bude používat identické nahradni dily.
Tínto zpúsobem bude zajistěna stejná roven bezpečnosti elektrického nárádi jako pred opravou.
PREVENTIVNIPATRENI
Nedovolte pristup detem a nemohoucim osobám.
Pokud nárádi nepoužíváte, měli bye ste je skladovat mimo dosah detí a nemohoucích osob.
BEZPECNOSTNI VAROVÁNISTPOLEČNÉ PRO BROUŠENI AABRAZIVNI REZÁNÍ
a) Toto elektrické náradí je urceno k broušeni a odrezávány. Prečěte si vsechna varováni,Pokyny, obrázky a specifikace dodané k tomuto nářadi.
Nedodrzení nekterého z následujicích varováni aPoknú níze muže vest k urazu elektrickým proudem, ke vzniku požáru anebo važnému zraněni.
b) Toto elektrické náradí se nedoporučuje používat k broušeni brusným papirem, kartácoványnebo lestěné. Práce, pro které toto elektrické náradí nebylo určeno, mohou zpúsobit nebezpečí a zraněné.
c) Nepoužívejte príslušenství, které k tomu není prímo navrženo a doporučeno vyrobcem nařadi.
To, ze takové príslušenstvi lze k náradí pripojit, jestě neznaméná, ze bude jeho provoz bezpečné.
d) Jmenovitá rychlost prislusenstvi se musi alespoř rovnat maximálni rychlosti vyznacné na elektrickém naradi.
Prisluşenstvi, které bude pracovat vyssí rychlostí, než je jeho jmenovitá rychlost, se muže roztrhnout a cásti mohou odletět.
e) Vnejsi prumera tloustka prisluosenstv musi odpovidat parametrum elektrickeho naradi.
Příslussenstv s nesprávnými rozměry nemuže být dostatečné zakryto nebo ovládANO.
f) Zavit sroubovacio prislustenstvi se musi shodovat se zavitem vretene Rozbrušovačky. U prislustenstvi nasazovaného pomoci prirub musi otvor pro vreteno na prislustenstvi odpovidat vodicimu pruméru priruby. Prislustenstvi neodpovidají rozmérum upinacich prvkú elektrického naradi bude nevyvažene, bude se nadměrně chvět a muže zpusobit ztratu vlády nad naRADIM.
g) Nepoužívejte poskozené príslušenstvi. Pred kázédym použitím zkontrolujte príslušenstvi, tedy brusné kotouče, zda nejsou ulomené nebo prasklé, podložku, zda nevykazuje prasklyny, trhliny nebo nadměrné opotřebeni, a kartác, zda něma uvolnéne nebo prasklé dráty. Pokud elektrické na rădi nebo príslušenstvi upustîte, zkontrolujte poskození nebo nainstalujte nepoškozené príslušenstvi. Po kontrole a instalaci príslušenstvi musí okolostojici osoby i vy sami stating mimo rovinu rotace príslušenstvi, pak na Jednu minutu spustîte elektrické na rădi na maximálni rychlost bez záteže.
Poskozené príslusenstvi se v normalnim pripadě během tét o zkoušky rozpadne.
h) Použivejte obnól ochranné pracovni prostředky. V závislosti na daném použiti použijte oblicejovy stit a ochranné bryle. Je-li to vchodné, použivejte respirátor, chránice sluchu, rukavice a dilenskou zastěru, ktera dokáze zastavit malé odletujíci casti nebo ulomky obrobku.
Ochrana oci musi byt schopna zastavit odletujici ulomky vznikajici pri ruznych operacich. Respirator musi byt schopen filtrovat pracHOve ccastice uvolnovanbehem prace. Dlouhotravicivystaveni intenzivnimu hluku muze zpusobit ztratu slchu.
i) Přihlížejíci osoby udržujte v bezpečné vzdálenosti od pracovište. Každy, kdo vstupuje do pracovní oblasti, musi používat osobní ochrannes pracovní prostředky.
Ulamky obrobku nebo roztrišteho prislusenstv mohou odletet a zpusobit zraneni v okoli naRadi.
j) Pokud pri práci nelze vyloučit kontakt príslušenstvi se skrytým elektrickým vedenim nebo s vastné napajeci šnúrou, držte elektrické náradi pouze za izolovaná madla.
Obrabéci prisluşenstv, které se dotyká „nabiteho“ dratu, muže „nabit“ odkryte kovové āsti elektrického nastroje a věst k urazu obsluhy elektrickým proudem.
k) Napajeci snuru ved'te mimo rotujici prifslusenstvi. Pri ztrate kontroly nad naradim muze dojit k preriznuti nebo zachyceni snury nebo k zachyceni ruky nebo paze rotujicim prifslusenstvim.
I) Elektrické nárádiPokládejte až po uplném zastavení príslušenství.
Rotujic piRslusenstvi se muze zachytit o povrch s naslednou ztratou kontroly nad elektrickym naRADIM.
Při nahodném zachyceni oděvu rotujicim príslušenstvím hroží uraz.
n) Pravidelne Čistěte větraci otvory elektrického náradí.
Ventilator motoru nasáva prach do nárdí a usazeniny kovóhéo prachu mohou zpúsobit uraz elektrickým proudem.
o) Neprovozujte elektrické náradí v blízkosti hořlavych materialú.
Jiskry by mohly tyto materiaíly zapálit.
p) Nepoužívejte príslušenstvi vyžadujíci kapalné chladíc prostředky.
Použiti vody nebo jin'ych kapaln'y chladicich prostředkú muže zpúsobit smrtelný uraz elektrickým proudem.
UPOZORNÉNÍ NA ZPÉTNÍ RÁZ
Zpětny raz je rychlá reakce na zaseknuti nebo zachycení rotujicho kotouče, podložky, kartáče ājineho príslušenstvi. Zaseknuti nebo zachycení zpúsoblý okamžité zastavení rotujiciho príslušenstvi s nasledným rychlým vytlacením neovladatelného elektrického naradi proti sméru rotace príslušenstvi v bodě zachycení.
Pokud se napřiklad brusné kotouč zasekne nebo zachytí o obrobek, pak hrana kotouč, ktera vstupuje do bodu zachyceni, se muže zarýt do povrchu materialu a zpusobit zpětný raz nebo odmrstěni kotouče. Kotouč muže byt yvmrstěný směrem k uzivoteli nebo od néj v závislosti na směru rotace kotouče v bodě zachyceni.
Brusné kotouče se za těchto podminek mohou také zlomit.
Zpětný raz je dusledkem špatného použité elektrického
náradí nebo nesprávného postupu nebo podminek pri práci.
Lze mu predejít zavedením nizě uvedenych bezpečnostních opatřeni.
a) Rukojeti elektrického nárádi neustále pevně držte. Stújte tak, aby bylo możné klást odpor silám vznikajíím pri zpětném rázu. Vždy používejte pomocné držadlo, je-li k dispozici, abyste si udrželi maximálné kontrolu nad reakčním momentarily pri spoustěné.
Uživotel muže zachytit sily vznikajíci pri reakcnim momentu nebo pri zpětném razu, pouzePokud jsou radné dodržovány bezpečnostnízásady.
b) Nikdy nesahejte rukou do blízkosti rotujíciho prísluěnstvi.
Prisluosenstvi se muze odrazit na ruku.
c) Nestavte se do mista, kam se elektrické náradí v prípadě zpětného razu odrází.
Zpětny ráz vymrstí nářadi směrem proti pohybu kotouče v bodě zaseknutú.
d) Venujte mimoradnou pozornost opracovani narozi, ostrych hran apod. Zabrahte oskoceni a zachyceni prislustenstvi.
Přo opracovani naroži, ostrych hran nebo přo odkocení muže dojit k zachyceni rotujicího príslušenstvi s naslednou ztrátou kontroly nebo zpětným rázem.
e) K na-radi nepripojujte kotouc retezové pily na drevo ani ozubeny pilovy kotouc.
Takové kotouče zpúsobují Často zpětný ráz a ztratu kontroly.
BEZPECNOSTNI VAROVANI PRO BROUSENI A REZANI
a) Používejte pouze typy kotoučú, které jsou doporučené pro vase elektrické náradí, a dale kryt určeny pro zvolený kotouč.
Kotouche, pro ktere neni toto elektrické náradi urçeno, nelze adekvátne chránit a jsou nebezpečné.
b) Brusny povrch kotouc se stredovou prohlubni musi byt usazen pod rovinou hrany krytu.
Nesprávně usazený kotouč, který vyčniva prěs rovinu hrany krytu není dostatečné chráněn.
c) Kryt musi byt bezpečné pripevněk elektrickému nařadi a umistěné tak, aby poskytoval maximální bezpečnost, tzn., musi zajistit, aby byl uživatel vystaven co nejmensí cásti kotouče.
Kryt pomáha chránit obsluhu pred odlomenymi ulomky kotouce, nechtěnám dotykem kotouce a pred jiskrami, od kterych by se mohlo vznít oblečeni.
d) Kotouče je nutno používat pouze pro doporučné aplíkace. Například: bočné cástí rezného kotoučné neprovádejte broušeni.
Brusné Žezné kotouče jsou určeny pro obvodové broušeni, bočni sila aplikovaná na tyto kotouče muže zpúsobit jejich roztristěné.
e) Použivejte pouze neposkozené priruby kotouču, které mají správnou velikost a tvar pro zvolený kotouč.
Správné píruby kotouču podepirají kotouč, a snizuji tak možnost zlomeni kotouče. Píruby pro rezné kotouče se mohou lišit od pírub pro brusné kotouče.
f) Nepoužívejte opotřebné kotouče z větsich elektrických nářadi.
Velkoprumerová nařadi určena pro vykonné nařadi nejsou vchodná k použiti v meně vykonnéma rădi, protoze pri vyssich rychlostech hrozi poskozeni.
DOPLNUJICI BEZPECNOSTNI VAROVÁNÍ PRO REZÁNÍ
a) Na rezný kotouc netlačte nadměrnou silou, hroží zaseknutí kotouče. Nesnážte se o nadměrnou hloubku rezu.
Nadmernym tlakem na kotouc se zvysi jeho zatizeni a tendency ke staceni nebo zasekavani v rezu s naslednym zpětnym razem nebo zlomenim kotouce.
b) Nestavte se do roviny rotujiciho kotouce ani za nej. Kdyz se kotouc behem provozu pohybuje smerem od vas, muze priadny zpetyr az odchodit otacejici se kotouc a cele elektricke naudi primo k vam.
c) Kdyz se kotouc zadre nebo prerusite-li rezani z jakehokoli duvodu, vypnete elektricke naradi a podrzte ho nehybné, dokud se kotouc zcela nezastavi. Nikdy se nepokousejte odstranit rezny kotouc z rezu, dokud je v pohybu, jinak muze dojit ke zpětnému razu. Prozkoumejte a zaved'te napravna opat'reni proti zad'reni kotouce.
d) Rezani nezaçinejte znovu v obrobku. Nechte kotouc, aby dosahl maximänich otáček, a poté opatrné znovu vstupte do rezu.
Pokud elektrické nářadi znovu spustíte v obrobku, kotouc se muže zaseknout, vyskòcit nebo zpúsobit zpětný ráz.
e) Rozmérné obroby podeprete tak, aby se minimalizovalo riziko zadreni a zpětného rázu.
Velké obrobky mají sklon se prohybat vlastni tihou. Podperu je nutno umistit pod obrobek v blizkosti linie rezu a okrajü obrobku po obou stranach kotouc.
f) Venujte zvyšenou pozornost pri provaděné nepruchozich rezech do stěn nebo jin'ych mistr.
Vystupujíc kotouč muže prežinout plynové āvodováni potrubi nebo objekty, které mohou zpúsobit odmrstěni.
VŠEOBECNÉ BEZPEČNOSTNI POKNY PRO BRUSKY
Zkontrolujte, zda otáčky uvedené na kotouči jsou stejné nebo vyšínež jmenovité otáčky brusky.
- Presvedcte se, ze rozmery kotouce odpovidaji brusce.
- Brusné kotouče je třeba skladovat a zacházet s nimi opatrné podlePokynu vyrobce.
- Před použitím zkontrolujte brusný kotouč. Nepoužívejte poskozené, prasklé nebo vadné kotouče.
- Ujistěte se, ze namontované kotouče a hroty jsou upevněny podlePokynu vyrobce.
V pripadé potbreby pouzívejte podkladové kotouce s nalepenym abrazivním materialem.
Zajistete,aby byl brusny kotouc pred zahajenim prace spravnym zpusobem namontovan y a dotazeny, a naradi nechte v chodu bez zati zeni po dobu 30 vterin v bezpecné poloze. Pokud dochazi ke značnym vibracim nebo zjistite-li jine zavady, naradi okamzite vypnete.
- Nastane-li tato situace, zkontrolujte náradi a zjistěte prícinu.
- Pri rezani brusnym nastrojem s britovymi destickami, odmontujte kryt kotouce (standardni prislusenstvij a nasad'te kryt kotouce s bočnim krytem (nutno zakoupit samostatné) (Obr. 5).
- Nepoužívejte samostatná redukčné pouzdra nebo adaptéry pro prizpúsobeni velkého otvoru brusným kotoučúm.
Pro nárdi urcené pro montaz pomoci zavitového otvoru musí byt zavit v brusném kotouči dostatečné dlouhy, a odpovidat tak delce vrétena.
Zkontrolujte, zda je zpracovány material náležitym zpusobem podepřeny.
Nepoužívejte Čezaci kotouč pro bočné broušení.
Čestina
- Jiskry vznikajici pri brouseni nesmi byt pricinou nebezpecnych situaci, napr. nesmérjute jiskry na osoby nebo na hoivrave latky.
- Ventilacni otvory pri praci v prasnem prostre di udrzujte v cistote. Je-li tbrea odstranit prac, nejdrive odpojte na radi od sitoveho privodu (pouzivejte nekovové predmety) a vyvarujte se poskozeni vnitrnichsti.
Vždy použivejte ochranu zraku a sluchu. Je třeba použivat také ostatiní osobní ochranné prostředky, jako je protiprachová maska, rukavice, helma a štit. - Męjtę na paměti, ze brusné kotouč po vypnutí náradí dobílá.
VAROVÁNÍ
- Pri použiti Čezaciho kotouče se ujistěte,Že je nasazený Čezaci kryt.
- Pri použiti brusného kotouče se ujistěte, ze je nasazený brusné kryt kotouče.
DALŠI BEZPEČNOSTNI VAROVÁNÍ
- Ujistěte se, ze elektricky zdroj opodVIDa požadavkum uvedeným na stitku vyrobku.
- Ujistěte se, ze spínač je v poloze VYPNUTO (OFF). Pokud je zařizení pripojeno ke zdroji elektrického proudu a spínač je v poloze ZAPNUTO (ON), nastroj se okamžitě uvede do chodu a muže zpúsobit vázný uraz.
- Pokud je pracoviste vzdáleno od zdroje elektrického proudu, použijte prodlužovaci šnuru o dostatečné průrezu. Prodlužovaci šnura musi byt co nejkratsi.
- Ujistete se, ze kotouc se stredovou prohlubni je spravného typu a je bez trhlin nebo povrchovych vad. Taki se ujistete, ze brusny kotouc je spravně nainstalován a ze matka kotouce je utăžena.
- Ujistete se, ze tlacitko je vypnuto tak, ze jej dvakrát nebo trikrat stlacite pretdim, nez brusku zapnete.
- V zajmu dosaženi dlouhéŽivotnostizaizeni a vysoke kvality broušeni nesmi byt zaizeni zatežovano prilisnym tlakem.Pro efektivn broušeni postaci ve vetseine pripadutlakvylozeny vlastni vahou zaizeni.Priliš vytoky tlak vede ke snizeni otacek,snizene kvalite povrchu a k pretiženi, které snizujeŽivotnostzaizeni.
- Kotouč se nadále otáci i po vypnuti zaizení.
Brusku po vypnuti neodkladeje, dokud se brusny kotouc uplné nezastavi. Krome zamezeni vaznemu zraneni zabrani tento postup tvorbé prachu a jeho nasati do brusky.
- Pokud zařizení nepouživate, odpoje jej od zdroje elektrického proudu.
- Pred montázi nebo demontázi kotouce se vždy ujistete, ze spinač je v poloze VYPNUTO a zařizení je odpojeno od zdroje elektrického proudu, aby se predešlo važnému urazu.
- Pri použiti nastroje pri jine nez plne rychlosti (ciselnik na 6), nelze dostatečné chladit motor v dusledku snizeniho poctu otáček. Tim muže dojit k riziku spáleni a poskození motoru préd aktivaci mechanismu na ochranu proti pretizeni.
Pri pouziti nastroje pri rychlosti jine nez maximalni (ciselnik na 6) se ujistete, ze ho lehcePokladate na povrch materiallu.
- Varovani pred pouzitim v blizkosti svařovacho agregatu Kdyz používate brusku v bezprostředni blizkosti svařovacho agrepatu, rotačné rychlost muže byt nestálá. Nepoužívejte brusku v blizkosti svařovacho agrepatu.
- Proudový chráně Doporučuje se vždy používat proudový chránic se jmenovitým svodovým proudem nejvyše 30 mA.
NÁZVY SOUÇÁSTÍ (obr. 1 – obr. 9)
| a) | Tlačítko | ① | Koncový kryt |
| b) | Boční rukojet | ① | Pouzdro |
| c) | Kryt prěvodu | k | Volič |
| d) | M5 šroub | ① | Klíč |
| e) | Kotouč se středovou prohlubní | m | Matka kotouče |
| f) | Podložka kotouče | n | Brusné kotouč |
| g) | Ochranný kryt kotouče | o | Diamantový kotouč |
| h) | Spínač |
SYMBOLY
VAROVÁNÍ
Následujíci text obsahuje symboly, které jsou použity na zarizeni. Než začnete naradí používat, ujistěte se, ze Rozumite jejich vyznamu.
| G13VE: Ühlová bruska | |
| Aby se snizilo riziko zraněné, uživatel si musí prěcíst námod k obsluze. | |
| Vždy používejte ochranu očí. | |
| Jen pro státy EU Elektrické nářadi nevyhazujte do komunálniho odpadu! Podle evropské směrnice 2002/96/ES o nakládoni s použitými elektrickými a elektronickými zařizeními a odpopVIDajćich ustanovení právních prědpisù Jednotlivych zemí se použitá elektrická nářadi musí sbírat oddělené od ostatniho odpadu a podrobit ekologicky šetrnému recyklování. | |
| V | Jmenovité napěti |
| ~ | Střidavý proud |
| n | Jmenovità rychlost |
| min-1 | Otáčky nebo kmity za minutu |
| I | ZAPNUTÍ |
| O | VYPNUTÍ |
| Odkojte sítovou zástrčku z elektrické zásuvky | |
| Varoványí | |
| Nástroj třídy II |
STANDARDNI PRÍSLUŠENSTVÍ
Standardni prisluşenstvi podlélázmám bez prédchoziho upozorněni.
POUZITI
O Odstrańovani odlevacich nalitku a konečná upravar užrnych typu ocelovych, bronzovych a aluminiovych obrobku.
Broušeni oblasti svaru nebo rezu provádenych rezacim horákem.
Brouséni umelch pryskyric, bridlic, cihel, mramoru atd.
Rezání syntetického betonu, kamene, cihel, mramoru a podobných materiaú.
SPECIFIKACE
| Model | G13VE | |
| Napětí (podle oblastí)*1 | (230 V, 240 V)~ | |
| Vstrupí príkon*1 | 1320 W | |
| Jmenovitá rychlost | 2800 – 10000 min-1 | |
| Kotouč | Vnější průměr | 125 mm |
| Průměr otvoru | 22,23 mm | |
| Tloušťka | 6 mm | |
| Obvodová rychlost | 80 m/s | |
| Hmotnost*2 | 2,1 kg | |
1 Zkontrolujte, prosíme, štitek na vyrobku. Štitek podlélázměnám v závislosti na oblastech použiti.
2 Hmotnost: Podle Procedure EPTA 01/2003
POZNÁMKA
Vlivem stalePokraucjicho vyzkumneho a vyvojoveho programu spolecnosti HiKOKI mohou zde uvedeneparametry podlehat zmenam bez predchozhiho upozorneni.
MONTAZ A PROVOZ
| Činnost Obrázek Strana | ||
| Montáž a nastavení krytu kotouče 2 | 145 | |
| Upevněni bočné rukojeti 3 145 | ||
| Montáž kotouče se středovou prohlubné | 4 145 | |
| Montáž štežacího kotouče | 5 | |
| Montáž diamantového kotouče 6 146 | ||
| Činnost spínače 7 146 | ||
| Brusný úhel, metoda broušeni 8 146 | ||
| Nastavení počtu otáček* | 9 146 | |
| Výběr príslušenství | - | 147 |
* Nastavení poctu otáček
Tento model je vybaven elektronickym pohonem s plynule proměnlivou rychlostí a dokáze menit počet otáček dle momentániho použiti.
Pokud otočite a nastavite ciselník (Obr. 8) na 6, počet otáček se zvyši a pokud ciselník nastavite na 1, počet otáček se sníží.
Před použitím nastavte počet otáček na ciselníku. Pro nastavení použijte nasledujíci tabulku pro príblžné námod.
| Číselník | Použití | Nástroje |
| 1 | Lešěnéni, povrchová uprava | Radiální brusný kotouč Brusný (smirkový) kotouč |
| 2 | Odstraněné barvy Či nátěru | |
| 3 | Odstraněné rzi | |
| 4 | Odstraněné otrépu | |
| 5 | Broušení | Stlačené centrální kolo |
| 6 | Broušení nahrubo Rezáni | Stlačené centrální kolo Diamantové kolo |
POZNÁMKA
Postupujte opatrne, abyste nepretocili ciselnik na hodnotu pod 1 nebo nad 6.
UDRZBA A KONTROLA
1. Kontrola kotouče se středovou prohlubné
Ujistete se, ze montovaný kotouč se středovou prohlubné je bez thrlin a povrchovych vad.
2. Kontrola montáznich sroubú
Pravidelné kontrolujte vsechny montázní srouby a zajistěte, aby byly rădné utaženy. Pokud jsou jakékoli srouby uvolněne, okamžite je dotáhněte. Pokud tak neučinite, vystavujete se vaźnému nebezpeci.
3. Vyměna prívodní kabelu
Pokud je nezbytné vymenit privodni kabel, musi tak učinit autorizované servisni stredisko firmy HiKOKI, aby se zabránilo ohroženi bezpečnosti.
4. Udrzba motoru
VAROVANI
Pru foukani vzduchu ze vzduchoveho otvoru zadniho krytu pomoci vzduchové pistole atd. vzdy noste ochranné bryle a protiprachové masky.
Pri niedrzeni tchtoPokynu muze dojit k vdechnutyvfukovaneho prachu ci jeho vniknuti do oci.
Vinuti motoru je „srdce" elektrického náradí. Ujistěte se, ze vinuti není poskozené nebo mokré od vody Č aleje.
POZNÁMKA
Po dokončeni práce profoukněte suchým vzduchem a pomoci vzduchové pistole atd. vzduchový otvor zadniho krytu, zatímco motor pobeží na volnoběh. Jedné se o učinný postup odstražovani nahromaděních nečistot a prachu. Hromadění nečistot a prachu uvnitř motoru muže mit za nasledek poruchy.
145 UPOZORNENI
Pri obsluze a udrzbe elektrickych zaizeni musi byt dodržovány bezpečnostní predpisy a normy platné v kaźdé zemi, kde je vyrobek používan.
ZÁRUKA
Rucime za to, ze elektrické nařadi HiKOKI splnjuze zákonné/ mistné platné prédpisy. Tato záruka nezahrnuje závady nebo poskození vzníklé v dusledku nesprávného použiti, hrubého zacházení nebo normálniho opotrebeni. V pripadé reklamace zašlete prosím elektrické nařadi v nerozebraném stavu společné se ZÁRUÇNÍM LISTEM pripojeným na konci těchtoPokynú pro obsluhu do autorizovaného servisiho střediska společnosti HiKOKI.
Informace o hluku a vibracich
Měréné hodnoty byly určeny podle EN60745 a deklarovány ve shoděs ISO 4871.
Používejte ochranu sluchu.
Celkovi hodnoty vibraci (vektorovy soucet triax) stanovené dle normy EN60745.
Plośné broušeni:
Hodnota vibračnich emisi a_h,AG = 5,8m / s^2
Nejistota K = 1,5 m/s²
Deklarovaná hodnota vibraci byla zmeřena v souladu se standardní metodou testování a muže být použita pro porovnámí"Justnoho načadi s druhým.
Tuto deklarovanou hodnotu vibraci lze rovnéz použit v predbězném hodnoceni vystaveni.
VAROVANI
Vibračni emise během vlastniho používani elektrického náradí se muže od deklarované celkové hodnoty lišit v závislosti na zpúsobu jeho použiti.
O Stanovte bezpečnostní opatřění k ochrě obšluhy založěna na odhadu vystavení vlivům v daných podminkách použiti (v uvhau je třeba vzt vsechny cásti pracovniho cyklu, napřiklad doby, kdy je náradi vypnuté i kdy béží naprázdno prešupětíní).
POZNÁMKA
Vlivem stalePokračujicího výzkumného a vyvojového programu společnosti HiKOKI mohou zde uvedené parametry podléhat zmenám bez prechodchoího upozorněni.
GENEL ELEKTRIKLI ALET GUVENLIK UYARILARI
UYARI
Precitajte si vsetky bezpecnostne vystrahy a vsetky poukny.
Nedodrzanie vystrah aPokynov moze viest kzasiahnutiu elektrickym prudom, poziaru a/alebo vaznemu poraneniu.
Vsetky vystrahy a Pokyny uschovajte pre moznu potrebu v buducnosti.
1) Bezpečnost na pracovisku
a) Svoje pracovisko udržiavajte Čisté a dobre osvetlené. Neporiadokatmaveplochyzvyšujupravdepodobnost urazov.
2) Elektrická bezpečnost
Použivanie kábla vchodného na použivanie vonkuznizuje riziko zasiahnutia elektrickým prudom.
f) V tripade, ak je nevyhnutné použivat elektrické náradie vo vlhkom prostredi, použivajte privod elektrického prudu chráneny zariadenim pre zvyškový prud (RCD).
3) Osobná bezpečnost
4) Použivanie a starostlivost o elektrické náradie
V rukach neskolenych osob je elektrické naradie nebezpečné.
Použivanie elektrického náradia na iné, než urcené cinnosti moze viest k vzniku nebezpečnych situácii.
5) Servis
To, ze dokazete prisluosenstvo pripojit k tomuto elektrickemu naradiu neznamená, ze je bezpečné na prevadzku.
d) Menovita rychlost prisluosenstva musi byt minimalne rovnak, aka je maximalna rychlost oznacena na elektrickom naradi.
f) Montáz prislušenstva so závitom je nutné prisposobit závitu vretena brúsky. Pre prislušenstvo montované prirubou musí byt otvor na hriadel prislušenstva zhodný s nasadzovaným priemerom priruby.
c) Svoje telo neumiestnujte do oblasti, kde sa bude pohybovat elektrické náradie v pripad e spatného narazu.
Spatny naraz bude poharat naradie v smere protipohybu kotuca v bode zachytenia.
d) Pri praci v rohoch, ostrzych okrajoch, atd. bud'te mimoriadne opatrní. Vyhnite sa odskakovaniu a zachyteniu prisluşenstva.
Rohy, ostre okraje alebo odskovanie maju tendenciu zachytit otacajuce sa prisluenstvo a sposobit stratu kontroly alebo spatny naraz.
e) Nepripájajte rezbársky list retazovej pily ani zubovy list pily.
c) Kryt musí byt' pevne pripojený k elektrickému náradiu a umiestněty tak, aby poskytoval maximálnu bezpečnost t ak, aby bolo smerom k operatórovi nechráněych co najmenej kotúčov.
O Kluc 1
O Bočná rukovat. 1
Stlačený stredový kotuč 1
1 Skontrolujte štitok s menovitými hodnotami na vyrobku, pretoze tieto udaje podliehaju zmenám.
2 Hmotnost: podla postupu EPTA 01/2003
POZNÁMKA
Ak je potrebna vymena napajacieho kábla, musi sa to vykonat v autorizovanom servisnom stredisku spolocnosti HiKOKI, aby ste savhli bezpečnostnému nebezpečenstvu.
- Udrzba motora
VYSTRAHA
Namerana vázena árroven hladiny akustického vykonu A:
96 dB (A).
Namerana vázena árrovn hladiny akustického tlaku A:
85 dB (A).
Odchylka K: 3 dB (A).
Používajte chraniče sluchu.
