G13VE - Kværn HiKOKI - Gratis brugsanvisning og manual
Find enhedens vejledning gratis G13VE HiKOKI i PDF-format.
| Produkttype | Vinkelsliber (sliber) |
| Mærke | HiKOKI |
| Model | G13VE |
| Forsyningsspænding | 230 V ~ / 240 V ~ |
| Optagen effekt | 1320 W |
| Tomgangshastighed (variabel) | 2800 – 10000 min⁻¹ |
| Maksimal slibeskivediameter | 125 mm |
| Slibeskivens borediameter | 22,23 mm |
| Maksimal slibeskivetykkelse | 6 mm |
| Maks. periferihastighed | 80 m/s |
| Vægt (uden tilbehør) | 2,1 kg (ifølge EPTA) |
| Hastighedsindstilling | 6 positioner (fra 1 til 6) |
| Primære anvendelser | Slibning, skæring, afgratning, polering |
| Kompatible materialer | Stål, bronze, aluminium, sten, beton, marmor, harpiks |
| Medfølgende tilbehør | Nøgle, sidehåndtag, forskudt midterhjul |
| Lydeffektniveau (LwA) | 96 dB(A) |
| Lydtryksniveau (LpA) | 85 dB(A), usikkerhed K=3 dB(A) |
| Vibrationer (finish slibning) | 5,8 m/s² (totalværdi), usikkerhed K=1,5 m/s² |
| Elektrisk beskyttelse | Klasse II (dobbelt isolering) |
| Løbende vedligeholdelse | Rengøring af ventilationsåbninger, kontrol af slibeskivens tilstand |
| Reparerbarhed | Overlad til en autoriseret HiKOKI-reparatør |
| Garanti | I henhold til nationale regler (se brugsanvisning) |
Ofte stillede spørgsmål - G13VE HiKOKI
Brugerspørgsmål om G13VE HiKOKI
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Kværn i PDF-format gratis! Find din vejledning G13VE - HiKOKI og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. G13VE af mærket HiKOKI.

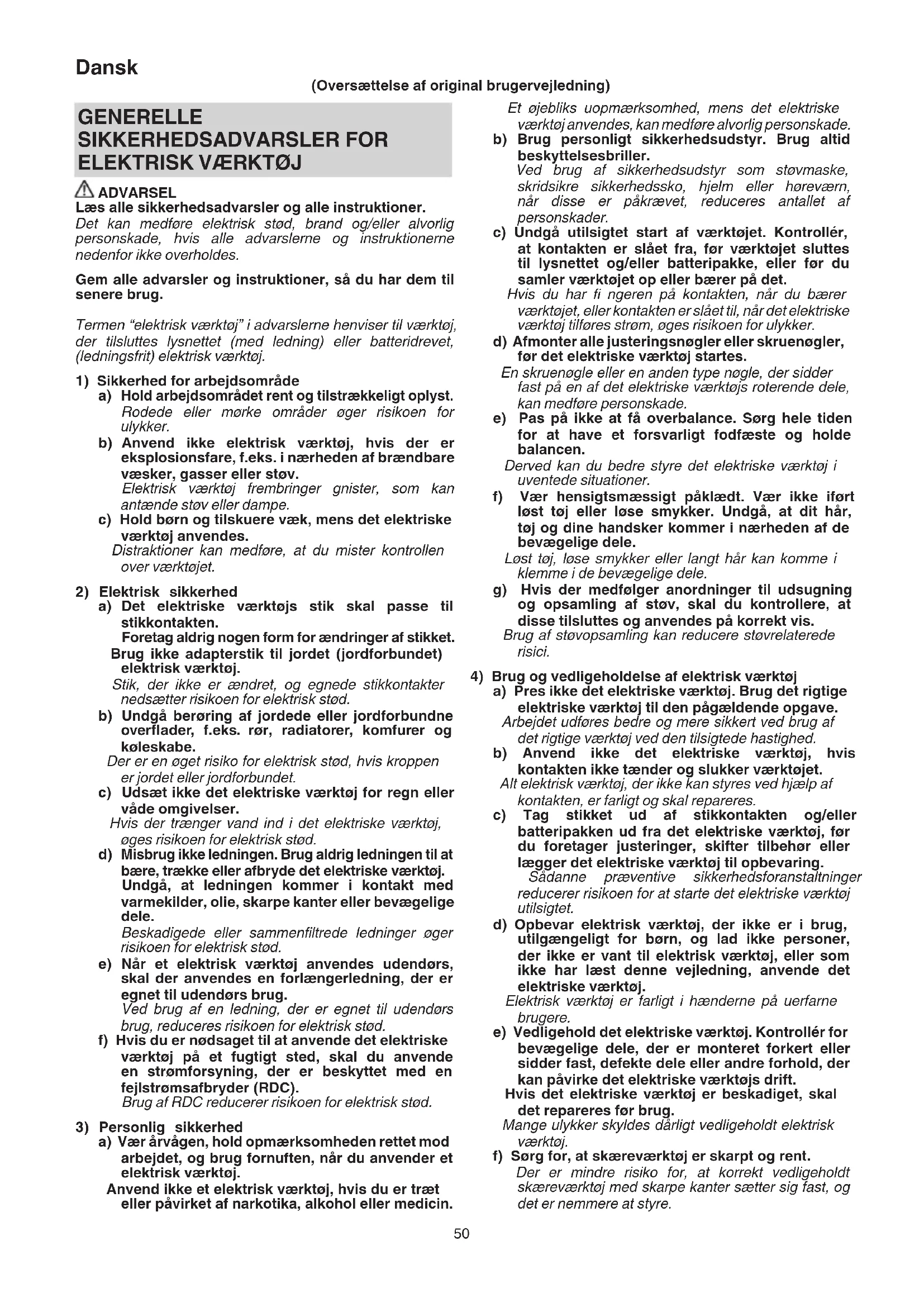

BRUGSANVISNING G13VE HiKOKI
(Oversaettelse af original brugervejledning)
GENERELLE SIKKERHEDSADVARSLER FOR ELEKTRISK VÆRKTØJ
ADVARSEL
Gem alle advarsler og instruktioner, sá du har dem til senere brug.
Termen "elektrisk værktøj" i adverslerne henviser til værktøj, der tilsluttes lysnettet (med ledning) aller batteridrevet, (ledningsfrit) elektrisk værktøj.
1) Sikkerhed for arbejdsomrade
a) Hold arbejdssområdet rent og tilstrækkeligt oplyst. Rodede eller mørke områder øger risikoen for ulykker.
b) Anvend ikke elektrisk værktøj, hvis der er eksplosionsfare, f.eks. i nærheden af brændbare væsker, gasser eller stov. Elektrisk værktøj frembringer gnister, som kan antændene stov eller dampe.
c) Hold børn og tilskuere væk, mens det elektriske værktøj anvendes.
Distractioner kan medfore, at du mister kontrollen over vaerktojet.
2) Elektrisk sikkerhed
a) Det elektriske værktøjs stik skal passer til stikkontakten.
Foretag aldrig nogen form forændringer af stikket.
Brug ici adapterstik til jordet (jord forbundet) elektrisk værktaj.
Stik, der/DD er eendret, og egnede stikkontakter nedsætter risikoen for elektrisk stød.
b) Undgå berøring af jordee eller jord forbundne overflader, f.eks. rør, radiatorer, komfurer og koleskabe.
Der er en oget risiko for elektrisk stod, hvis kroppen er jordet aller jord forbundet.
c) UdsaatIkde det elektriske varktoj for regn ellerevide omgivelser.
Hvis der trænger vand ind i det elektriske værktøj, oges risikoen for elektrisk stød.
d) Misbrug ikke ledningen. Brug aldrig ledningen til at bare, trække erler afbryde det elektriske værktoj. Undgå, at ledningen kommt i kontakt med varmekilder, olie, skarpe kanter eller bevægelige dele.
Beskadigede ellersamenfiltredel edninger ogeresikoen for elektrisk stod.
e) Nár et elektrisk værktøj anvendes udendørs, skal der anvendes en forlængerledning, der er egnet til udendørs brug.
Ved brug af en ledning, der er egnet til udendors brug, reduceres risikoen for elektrisk stod.
f) Hvis du er nodsaget til at anvende det elektriske værktøj på et fugttigt sted, skal du anvende en stromforsyning, der er beskyttet med en fejlstromsafbryder (RDC).
Brug af RDC reducerer risikoen for elektrisk stød.
3) Personlig sikkerhed
a) Vær árvagen, hold opmaerksoheden rettet mod arbejdet, og brug fornuften, när du anvender et elektrisk værktoj.
Anvend ikke et elektrisk værktøj, hvis du er træt eller pavirket af narkotika, alkohol eller medicin.
Et ojebliks uopmaerksohmhed, mens det elektriske værktoj anvendes, kan medfore alvorlig personskade.
b) Brug personligt sikkerhedsudstyr. Brug altid beskyttelsesbriller.
Ved brug af sikkerhedsudstyr som stovmaske, skridsikre sikkerhedssko, hjelm erller horeværn, nar disse er pakrævet, reduceres antallet af personskader.
c) Undgå utilisigtet start af værktøjet. Kontroller, at kontakten er slæt fra, För værktøjet sluttes til lysnettet og/eller batteripakke, eller for du samler værktøjet op erller bærer på det.
Hvis du har fi ngeren pa kontakten, nar du bærer vaerktojet, ellr kontakten er slaet til, nar det elektriske vaerktoj tilfores strom, oges risikoen for ulykker.
d) Afmonter alle justeringsnogler aller skruenogler, for det elektriske varktoj startes.
En skruenogle aller anden type nogle, der sidder fast pa en af det elektriske varktojs roterende dele, kan medfore personskade.
e) Pas på违法犯罪. Sørg—hele tiden for at have et forsvarligt fodfæste og holde balancen.
Derved kan du bedre styre det elektriske værktøj i uventede situationer.
f) Vær hensigtsmaessigt paklaedt. Vær ikke iførlost—toj ellere lose smykker. Undgå, at dit hare, toj og dine handskerkommen i nærheden af de bevægelige dele.
Lost toj, lose smykker ellr langt har kan komme i klemme i de bevagelegige dele.
g) Hvis der medfolger anordninger til udsugning og opsamling af stov, skal du kontrollere, at disse tilsluttes og anvendes på korrekt vis.
4) Brug og vedligeholdelse af elektrisk værktøj
a) Pres/DDet elektriske værktoj.Brug det rigtige elektriske værktoj til den pagaelnde opgave.
Arbejdet udfores bedre og mere sikkert ved brug af det rigtige værktoj ved den tilsigtehastighed.
b) Anvend ikke det elektriske værktøj, hviskontakten ikke tænder og slukker værktøjet.
Alt elektrisk værktøj, der ikke kan styres ved hjælp af kontakten, er farligt og skal repareres.
c) Tag stikket ud af stikkontakten og/eller batteripakken ud fra det elektriske værktøj, for du foretager justeringer, skifter tilbehør ellerLAGGER det elektriske værktøj til opbevaring.
Sàdanne præventive sikkerhedsforanstaltninger reducerer risikoen for at starte det elektriske vaerktoj utilisigtet.
d) Opbevar elektrisk værktoj, der/DD er i brug, utilgengeligt for born, og lad/DD peRoner, der/DD er van til elektrisk værktoj, ellr som. ikke har lst denne vejledning, anvende det elektriske værktoj.
Elektrisk værktoj er farligt i hænderne på uerfarne brugere.
e) Vedlidgehold det elektriske værktøj. Kontroller for bevægelige dele, der er monteret forkert aller sidder fast, defekte dele aller andre forhold, der kan pávirke det elektriske værktøjs drift.
Hvis det elektriske værktøj er beskadiget, skal det repareres for brug.
Mange ulykker skyldes darligt vedligeholdt elektrisk vaerktoj.
f) Sorg for, at skarevarktoj er skarpt og rent.
Der er mindre risiko for, at korrekt vedligeholdt skareværktoj med skarpe kanter sætter sig fast, og det er nemmere at styre.
g) Brug det elektriske værktøj, tilbehør og bits osv. i overensstemmelse med这部分 vejledning under hensynstagen til arbejdssforholdene og det arbeje, der skal udfores.
Der kan opsta farlige situationer, hvis det elektriske værktoj bruges til andre formalend de tilsigtede.
5) Service
a) Fá foretaget serviceeftersyn af dit elektriske værktøj hos en kvalifi ceret reparationstekniker, der kun bruger originale reservedele.
Derved sikres det, at sikkerheden ved det elektriske vaerktoj opretholdes.
FORHOLDSREGEL
Hold boːn og fysisk svagelige personer på afstand.
När værktøjet ikke er i brug, skal det opbevares utilgængeligt for ørn og fysiske svagelige personer.
GENERELLE SIKKERHEDSADVARSLER FOR SLIBNING ELLER SLIBENDE AFSKAERINGSFUNKTIONER
a) Dette værktøj er beregnet til at fungere som vinkelsliber eller et afskæringsværktøj. Læs alle sikkerhedsforskrifter, instructioner, illustrationer og specifi kationer, der folger med dette elektriske værktøj.
Det kan medfrole elektrisk stød, brand og/eller alvorlig personskade, hvis alle instruktionerne nedenfor likke overholds.
b) Vi anbefaler ikke, at du udforer Funktioner som sandpapirsslibning, stalborstning eller polering med dette elektriske værktoj.
Funktioner, som det elektriske værktøj ikke er beregnet til, kan skabe fare og medfrole persokade.
c) Anvend ikke tilbehør, der ikke er specialkonstrueret og anbefalet af værktøjsproducenten.
Blot fordit tilbehoret kan monteres pa dit elektriske værktoj, er det ikke nodvendigvis ensbetydende med sikker drift.
d) Tilbehorets nominelle hastighed skal mindst svare til den maksimale hastighed, der er markeret pa det elektriske værktøj.
Tilbehör, der körer stærkere end dets nominelle hastighed, kan gä i stykker og fl yve rundt.
e) Den ydre diameter og tykkelsen af dit tilbehør skal ligge inden for dit elektriske værktøjs kapacitet.
Tilbehör i den forkerte storrelse kan/DDskaermes ell kontrrolleres i tilstrakkelig grad.
f) Gevindmontering af tilbehør skal passer til siliberens spindelgevind. For tilbehør monteret med fl anger skal forankringshullet pa tilbehoret passage til placeringsdiameteren pa fl angen.
Tilbehör med forankringshuller, der/DD erke passer til monteringspunktet pa det elektriske værktoj,kommen ud af balance, vbrerer for meget og kan medfore, at du mister kontrollen over værktojet.
g) Anvend ikke beskadiget tilbehør. Før hver anvendelse skal du efterse tilbehøret, sasom slibeskiverne, for spaner og revner, bagskiverne for revner, slid aller overdreven slitage og stalborsten for loseller knække trad. Hvis du taber det elektriske værktøj ellter tilbehøret, skal du efterse det for beskadigelse erler montere tilbehør, der ikke er beskadiget. Efter eftersyn og montering af tilbehør skal du selv og tilskuere holde sig væk fra planet med roterende tilbehør og koredet elektriske værktøj pa den maksimale hastighed.uden belastning i et minut. Beskadiget tilbehør qar normali stykker under denne test.
h) Bær personligt sikkerhedsdudstyr. Alt after anvendelsen skal du anvende ansigtsværn eller sikkerhedsriller. Bær after behov stovmaske, horeværn, handsker og værkstedsforklaede, der er i stand til at fremse små slibende fragmenter eller fragmenter af arbejdsemne.
Ojenværnet skal vare i stand til at bremse flyvende rester, der genereres ved forskellige Funktioner. Stovmasken erller andedraetsværnet skal vare i stand til at filtrere partikler, der genereres ved din anvendelse af det elektriske vaerktoj. Laengerevarende udsaettelse for hojintens stoj kan medfrole horetab.
i) Hold tilskuere pa sikker afstand af arbejdsomraret. Alle, derkommen ind i arbejdsomraret, skal bare personligt beskyttelsesudstyr.
Fragmenter af arbejdsemne ellr af odelagt tilbehor kan flyve ud og medfore tilskadekomst uden for det umiddelbare driftsomrade.
j) Hold kun fast i det elektriske værktøj pa de isolerede gribeflader, hvor skæretilbehoret kankommen i kontakt med den skjulte ledningsføring eller detsegen ledning.
Skaertilbehör, derkommen i kontakt med en "strömförende" ledning, kan gore synlige metaldele på det elektriske værktøj "strömförende" og kan give operatoren elektrisk stød.
k) Placér ledningen væk fra det roterende tilbehør.
Hvis du mister kontrollen, kan ledningen blive skåret over eller sidde fast, og din hand eller arm kan blive trukket ind i det roterende tilbehør.
I) Laeg aldrig det elektriske værktøj fra dig, for tilbehoret er stoppetHLT.
Det roterende tilbehör kan gribe fat i overfladen og trække i det elektriske værktøj, sä du mister kontrollen.
m) Kør ikke det elektriske værktøj, mens du bærer det ved din side.
Utilsigtetkontakt med det roterende tilbehør kan fà dit toj til at sidde fast og trække tilbehoret ind mod din krop.
n) Rengør jævnligt det elektriske værktøjs lufthuller.
Motorens ventilator trækker stov ind i kabinettet, og kraftig ansamling af metalstov kan medfere elektrisk fare.
o) Anvend ikke det elektriske værktøj i nærheden af brandbare materialer.
Disse materialer kan antaendes af gnister.
p) Anvend ikke tilbehör, der kræver fl ydende kølemiddel.
Anvendelse af vand eller flydende kølemiddel kan medføre elektrisk stød eller slag.
TILBAGESLAG OG RELATEREDE ADVASLER
Tilbageslag er en pludselig reaktion pa en roterende skive, en bagskive, borst er andet tilbehør, der sidder i klemme ell heranger fast. Et element, der sidder i klemme ell heranger fast, medforer hurtigt stop af det roterende tilbehør, som ingen forert til, at det elektriske værktøjkommen ud af kontrl og tvinges i modsat retning af tilbehorets rotation ved bindingspunktet.
Hvis eksempelvis der sidder en slickeskive fast aller i klemme i arbejdsemnet, kan kanten af skiven, der er kommet i klemme, grave sig ned i overfladen af materialet og faskivent til at kore af ellr ryge af. Skiven kan enten springe mod uller væk fra operatoren alt after skivens bevægelsesretning, da den kom i klemme.
Siblingskiver kan ogsa gå i stykker under disse forhold.
Tilbageslag er resultatet af misbrug af det elektriske værktøj/ forkerte driftsprocedur erller betingelser og kan undgås ved at tage passende forholdsrregler som angivet herunder.
a) Oprethold et fast greb i det elektriske værktoj, og placér din krop og din arm, sá du kan modstā tilbageslagets styrke. Anvend altid hjælpehandtag, hvis det er forhandenværende, for maksimal kontrl over tilbageslag aller momentreaktion under opstart.
Operatoren kan kontrollere momentreaktionerne eller tilbageslagets styrke, hvis der tages passende forholdsregler.
b) Anbring aldrig din hand i nærheden af roterende tilbehør.
Tilbehoret kan sla tilbage over din hand.
Dansk
c) Anbring/DDKE kroppen i det omrade, hvor det elektriske vaerktoj bevæger sig, hvis der opstar tilbageslag.
Tilbageslag slynger værktojet i modsat retning af skivens beveegelsesesretning der, hvor den har sat sig fast.
d) Vær særligt papiasselig, nár du arbejder på hjørner, skarpe kanter, osv. Undgå springende bevægelser, samt at tilbehøret sætter sig fast.
Hjørner, skarpe kanter eller springende bevægelser har tendens til at få det roterende tilbehør til at sætte sig fast, sä du mister kontrollen eller oplever tilbageslag.
e) Montér-ilke en savkade med en klinge til traaskererarbejder aller en savklinge med taender.
Sàdanne klinger skaber hyppige tilbageslag og gør, at du mister kontrollen.
SÆRLIGE SIKKERHEDSFORSKRIFTER FOR SLIBNING OG SLIBENDE AFSKÆRINGSFUNKTIONER
a) Anvend kun anbefalede skivetyper til dit elektriske værktoj og den særlige aftskarmnng, der er designet til den valgte skive.
Skiver, som det elektriske værktøj ikke er designet til, kan ikke aftskærmes korrekt og er usikre.
b) Slibefl aden pà de midterste hjul, der er trykket ned, skal moneres under planet ved afskaermningens kant.
Et forkert monteret hjul, der projekterer gennem planet ved afskaermningens kant, kan ikke beskyttes tilstrækkeligt.
c) Afskaermningen skal monteres sikkert pà det elektriske værktøj og placeres for maksimal sikkerhed, sá det mindste stykke af skiven er synligt ud mod operatoren.
Afskaermningen hjælper til at beskytte operatoren mod ødelagte hjulfragmententer, utilsigtet kontakt med hjulet og gnister, der kan antaende toj.
d) Skiverne mä kun anvendes til anbefalede opgaver. For eksempel: Slib ikke med sider af skæreskiven.
Slibende skareskiver er beregnet til perifer silibning. Sidetryk på disse skiver kan f dem til at splintre.
e) Anvend aktid skiveflanger, der/DD er beskadigede og har den korrekte storrelse og form til din valgte skive. Korrekte skiveflanger stotter skiverne og reducerer derived risikoen for brud pa skiverne. Flanger til afskaeringsskiver kan vare anderledes end fl anger til dibeskiver.
f) Anvend ikke nedslidte skiver fra større stykker elektrisk værktoj.
Skiver beregnet til større stykker elektrisk værktøj egner sig ikke til den hjere hastighed for et mindre værktøj og kan springs.
EKSTRA SIKKERHEDSFORSKRIFTER FOR SLIBENDE AFSKÄERINGSFUNKTIONER
a) "Blokér" seksskereskiven, og anvend ikke overdrevet tryk. Forsøg ikke at lave en for stor skæredybde.
Overbelastning af skiven oger belastningen og muligheden for, at skiven vrides aller lukkes inde i snittet samt risikoen for tilbageslag aller brud pa skiven.
b) Anbring/DD kroppen pa linje med ell er bag ved det roterende skive.
Nár skiven, i forbindelse med drift, bevæger sig væk fra din krop, kan det mulige tilbageslag slynge den roterende skive og det elektriske værktøj direkte imod dig.
c) När skiven binder, eller när du af en erller,anden ground afbryder skæringen, skal du slukke det elektriske værktøj og holde det stille, indtil skiven stopper helt. Forsøg aldrig at fjerne skæreskiven fra snittet, mens skiven er i bevægelse, idet der ellers kan opstå tilbageslag.
Undersog og ret fejlen for at fjerne arsagen til, at skiven binder.
d) Genoptag ikke skæring i arbejdsemnet. Lad skiven na fuld hastighed, og sæt forsigtigt skærefunktionen i gang igen.
Skiven binder muligvis, gär op erller slår tilbage, hvis det elektriske værktøj genstartes i arbejdsemnet.
e) Stot paneler aller meget store arbejdsemner for at minimere risikoen for, at skivenkommen i klemme ell er slar tilbage.
Store arbejdsemner har tendens til at hænge under deres egen vægt. Stotterne skal placeres under arbejdsemnet tæt på skærelinjen og iærheden af arbejdsemnets kant på begge sider af skiven.
f) Vær ekstra forsigtig nár du foretager et "lommesnit" i eksisterende vægge ell er Andre uigennemskuelige områder.
Den indtraengende skive kan skare gas-ller vandrør, elektrisk ledningsforing eller genstande over - det kan medfore tilbageslag.
GENERELLE SIKKERHEDSFORSKRIFTER FOR VINKELSLIBERE
- Kontroller, at hastigheden markeret på skiven er lig med eller større end den nominelle hastighed for vinkelsliberen;
Sorg for, at skivens mal er kompatible med vinkelsliberen; - Slibeskiverne skal opbevares og händteres forsigtigt i henhold til producentens instruktioner;
- Efterse slibeskiven for anvendelse, og anvend ikke skarede, revnde eller pa,anden vis defekteprodukter;
- Sorg for, at de monterede skiver og spidser er monteret i henhold til producentens instruktioner;
- Sørg for, at der anwendes mellemlagsskiver, nár de er forhandenværende med det bundtede, slibende produkt, og nár det er不同程度.
Sorg for, at det slimende produit er korrekt monteret og spændt før anvendelse, og kør værktøjet uden belastning i 30 sekunder i en sikker position. Stop omgaardene, hvis der er betragtelig rystelse, eller hvis der registreres andre defekter. Hvis这部分 situation opstår, skal du kontrollere maskinen for at fastslå arsagen; - Hvis en afskaermning følgmer med værktøjet, ma du aldrig anvende værktøjet uden en sádan afskaermning;
- Ved brug af et sibende skareehjul skal du sorge for at fjerne standard tilbehørshjulbjoje og montere hjulbjojen med sidebjoje (leveres separat) (Fig. 5);
- Anvend ikke sørskilte nippelmuff er uller adaptere til at tilpasse slibeskiver med store huller;
- For værktøj beregnet til montering på skiver med gevindhul, skal du sorge for, at skivens gevind er langt nok til at acceptere spindellængden;
- Kontroller, at arbeitsdynamik unterstücks korrekt;
- Anvend/DDskskreskiven til sideslibning;
- Sorg for, at gnister fra anvendelsen/DDke skaber fare, fx. rammer personer erer antaender brændbare substanser;
Sorg for, at ventilationsabningerne holds ryddet, nardu arbejder i stovede omgivelser. Hvis det skulle blivenodvendigt at fjerne stov, skal du forst frakoble værktogetfra strormforsyningen (anvend ikke metalobjekter) og undga at beskadige indvendige dele; - Anvend altid øjen- og horevaern. Andet personligt beskyttelseesudstyr som stovmaske, handsker, hjelm og forklaede skal bares;
Vær opmaerkoms pa skiven, der bliver ved med at rotere after slukning af værktoget.
ADVARSEL
- Ved anvendelse af et afskæringsjul skal du sorge for at montere afskaermningen.
- Ved anvendelse af slibeskive skal du sorge for at montere slibehjulsafskaermningen.
EKSTRA SIKKERHEDSADVARSLER
- Sorg for, at den anvendte stromkilde opfylder de elektriske krav angivet på Produkts typeskit.
- Sorg for, at afbryderen er i positionen FRA. Hvis stikket tilsluttes til en stikkontakt, mens afbryderen er i positionen TIL, starter det elektriske værktøj omgående, hvilket kan medfore alvorlige ulykker.
- Nár arbejdso MR det fjerns fra stromkilden, skal du anvende en forlaengerledning af passende tykkelse og nominal kapacitet. Forlaengerledningen skal vare sa kort som det practisk er muligt.
- Sorg for, at den midterste skive, der er trykket ned og skal anvendes, er den korrekte type og fri for revner og overfladedefekter. Sorg ogsa for, at skiven, der er trykket ned, er monteret korrekt, og at mtrikken er spændt sikkert.
- Bekraeft, at trykknappen deaktiveres ved at trykke på trykknappen to aller tre gange, for du taender det elektriske værktøj.
- For at forlange maskinens levetid og sikre et forsteklasses resultat er det vigtigt, at maskinen ici overbelastes ved paforing af for kraftigt tryk. Ved de fl este opgaver er maskinens vaegt alene tilstrækkelig for eff ektiv sibning. For kraftigt tryk medforer nedsat rotationshestighed, darlig overfl adepolering og overbelastning, der kan reducere værktjets levetid.
- Skiven bliver ved med at rotere after slukning af værktøjet. After slukning af maskinen ma du/DDIkke Iæggde den fra dig, for miderste skive, der er trykket ned, er stoppet helt. Ud over at forebygge alvorlige ulykker reducerer delle forholdsregel maengden af stov og spaner, der suges ind i maskinen.
- Nár maskinen违法犯罪, skal du frakoble strömkilden.
- Sorg for at slå tilstunningsstikket FRA og frakoble det fra stikkontakten for at undgå alvorlige ulykker, før den midterste skive, der er trykket ned, samles eller skilles ad.
- Hvis værktøjet anvendes med en,anden værdi end fuld hastighed (drejeskala 6),kan motoren ikke afkøles tilstrækkeligt på grund af det nedsatte antal omdrejninger. Dette kan resultere i risiko for brand og beskadigelse af motoren,inden beskyttelsesmekanismen mod overbelatning træder i kraft.
Sorg altid for at anvende værktoget med et let tryk mod materialets overfl ade, hvis der anvendes andre værdien end fuld hastighed (drejeskala 6).
- Vær forsigtig i nærheden af svejseudstyr
Nár vinkelsliberen anvendes i nærheden af svejseudstyr, kan omdrejningshastigheden muligvis blive ustabil. Anvend ikke vinkelsliberen i nærheden af svejseudstyr. 12. RCD
Det anbefales til enhvert tid at anvende en fejlstromsafbryder med en nominel fejlstrom pa 30mA erler derunder.
BETEGNELSER FOR DELE (Fig. 1 - Fig. 9)
| a) | Trykknap | ① | Bagdæksel |
| b) | Sidehåndtag | ① | Kabinet |
| c) | Geardæksel | ⑤ | Hjul |
| d) | M5-skrue | ① | Skruenøgle |
| e) | Midterskive, der er trykket ned | ③ | Hjulmøtrik |
| f) | Hjulskive | ⑨ | Skærereskive |
| g) | Hjulafskærmning | ⑩ | Diamantskive |
| h) | Kontakt |
SYMBOLER
ADVARSEL
Det følgende viser symboler, som anvendes for maskinen. Vær sikker på, at du forstår deres betydning, inden du begynder at bruge maskinen.
| G13VE: Vinkelsliber | |
| Brugeren skal lese betjeningsvejledningen for at mindske risikoen for skader. | |
| Brug altid beskyttesesbriller. | |
| Kun for EU-lande Elektrisk værktøj må ikke bortskaff es som almindeligt husholdningsauff ald! I henhold til det europæiske direktiv 2002/96/ EF om bortskaff else af elektrisk og elektronisk udstyr og gældende national lovgivning skal brugt elværktøj indsamles separat og bortskaff es på en@måde, der skåner miljøet mest muligt. | |
| V | Nominel spænding |
| ~ | Vekselstrøm |
| n | Nominel hastighed |
| min-1 | Omdrejning eller frem- og tilbagegeende bevægelse pr. minut |
| I | Slå vinkelsliber TIL |
| O | Slå boremaskine FRA |
| Kobl det primaere stik fra stikkontakten | |
| Advarsel | |
| Klasse II-værktøj |
STANDARDDTILBEHØR
Udover hovedenheden (1 enhed) indeholder pakken det tilbehør, der er opstillet i nedenstaende.
Skruenogle 1
O Sidehandtag. 1
O Midterskive, der er trykket ned 1
Der forbeholds ret til ændringer i standardtilbehør uden varsel.
ANVENDELS
O Fjernelse af støbefinner og færddiggorelse af forskellige typer stål-, bronze- og aluminiummaterialer og støbninger.
O Slibning af svejsede dele uller sekctioner skaret med en skarebrander.
Slibning af materialer med kunstharpiks, skifer, mursten, marmor, osv.
Skaering af syntetisk beton, sten, mursten, marmor og lignende materialer.
SPECIFICATIONER
| Model | G13VE | |
| Spænding (områdevis)*1 | (230 V, 240 V)~ | |
| Optagen eff ekt* | 1320 W | |
| Nominel hastighed | 2800 – 10000 min-1 | |
| Slibeskive | Udv. diam. | 125 mm |
| Hul diam. | 22,23 mm | |
| Tykkelse | 6 mm | |
| Periferihastighed | 80 m/s | |
| Vægt*2 | 2,1 kg | |
1 Kontroller navnepladen på produitet, da der kan ære forandring afhængig af område.
2 Vægt: I overensstemmelse med EPTA-procedure 01/2003
BEMERK
Grundet HiKOKI's lobende forskning og udvikling kan specifi kationerne heri ændres utden forudgående varsel.
| Handling Figur Side | ||
| Montering og justering af beskyttelseskappen | 2 145 | |
| Fastgørelse af sidehåndtag | 3 145 | |
| Samling af midterste skive, der er trykket ned | 4 145 | |
| Samling af skæreskive | 5 145 | |
| Montering af diamantskive | 6 146 | |
| Betjening af kontakt | 7 146 | |
| Slibevinkel og nibemetode | 8 146 | |
| Justering af antallet af omdrejninger* | 9 146 | |
| Valg af tilbehør | - | 147 |
- Justering af antallet af omdrejninger
Denne model er udstyret med et elektronisk infinite variable speed-drev og kan ændre antallet af omdrejninger i henhold til brugen.
Hvis man drejer og indstiller drejeskalaen (Fig. 8) til 6, vil antallet af omdrejninger øges, og hvis drejeskalaen drejes og sættes til 1, vil antallet af omdrejninger mindskes.
Indstil antallet af omdrejninger med drejeskalaen inden brug. Vi henviser til oversigten herunder som ledetrad angaende, hvordan dette gores.
| Drejeskive | Anvendelse | Værktøj |
| 1 | Polering | Radial slidersskive Polerskive |
| 2 | Fjernelse af maling eller belægnings | |
| 3 | Fjernelse af rust | |
| 4 | Fjernelse af grater | |
| 5 | Slibning | Slobeskive |
| 6 | Grov silibining | Slobeskive |
| Skæring | Diamantskive |
BEM/ERK
Vær papasselig med ikke at saette drejeskalaen til værdier under 1 eller over 6.
VEDLIGEHOLDELSOG EFTERSYN
- Eftersyn af midterste skive, der er trykket ned
- Eftersyn af monteringsskruerne
Efterse regelmaessigt alle monteringsskruer, og sorg for, at de er spendt ordentigt. Hvis nogle af skruerne er lose, skal du omgaende spende demigen. Hvis du ikke gør det, kan det medfrole alvorlig fare.
- Udskifting at netledning
Hvis udskiftningen af netledningen er nødvendig, skal den foretages af et HiKOKI- autorisret servicecenter for at undgå fare for sikkerheden.
- Vedligeholdelse af motoren
ADVARSEL
Bær altid beskyttelsessbriller og stovmaske, narr der blæses luft fra lufthullet i pinoldækslet med trykluftspistol, osv.
Manglende overholdelse af dette kan medfore, at der skubbes stov ud, som indandes allerkommen i ojnene pa dig.
Motordelen er delve "hjertet" af det elektriske værktøj. Udvis forsigtighed for at sikre, at motordelen ikke beskadiges og/ eller bliver vad af olie eller vand.
BEMERK
After endt arbejde skal du blaesle luft utden fugt fra lufthullet i pinoldaekslet med trykluftspistol, osv., mens du korer motoren utden belastning. Dette er effektiv til at fjerne eventuelt snavs og stov, der matte have samlet sig. Snavs og stov, der samler sig inde i motoren, kan medfrole Funktionsejl.
FORSIGTIG
Ved anvendelse og vedligeholdelse af el-værktøj skal de sikkerhedsregler og standarder, som gælder i hvert enkelt land,/nge overholds.
GARANTI
Vi yder garanti på elektriske værktøjer fra HiKOKI i henhold til lovmaessige/nationale særbestemmelser alt after land. Denne garanti dækker ikke defekter eller beskadigelse som folge af mishandling, misbrug eller normal slitage. I tilfælde af klager bedes du indsende det elektriske værktøj, samlet med det GARANTIBEVIS, der forefi ndes i slutningen af deutsche handteringsvejledning, til et HiKOKI- autorisert servicecenter.
Information om luftbären stoj og vibration
De malte vardier blev fastsat i overensstemmelse med EN60745 og erklaret i overensstemmelse med ISO 4871.
Det afmalte A-vaegtede Iydniveau: 96 dB (A).
Det afmalte A-vaegtede lydtryksniveau: 85 dB (A).
Usikkerhed K: 3 dB (A).
Brug horeværn.
De samledo vibrationsværddier (treaksiel vektorsum) bestem i overensstemmelse med EN60745.
Overfl adeslibining:
Vibrationsudsendelseesvardi ±ba_h A G = 5,8m / s^2
Usikkerhed K = 1,5 m/s²
Den angivne totale vibrationsværdi er blevet malt i henhold til en standardiseret testmetode og kan anvendes til atSAMmenigne et værktj med et andet.
Den kan ögså anvendes ved en indledningsvis vurdering af eksponderingen.
ADVARSEL
Vibrationsudsendelsen under faktisk brug af det elektriske værktøj kan afvige fra den erklæredete totalværdi alt after, hvordan værktøjet anwendes.
For at identificere sikkerhedsforanstaltningerne til beskyttelse af brugeren, er der foretaget en vurdering af eksponderingen ved brug under virkelige forhold (hvor der er taget hjo de for alle dele af betjeningscyklen, som fx nar værktoget er slukket, og nar det korer i tomgang, u Dover tiden hvor der trykkkes pa aftrækkeren).
BEM/ERK
Grundet HiKOKI's lobe nde forskning og udvikling kan specifi kationerne heri aendres utden forudgaende varsel.
Uryddige ellr morke omrader kan fore til ulykker.
Faren for elektrisk stot vil vare storre dersom du er jordet.
Nár du bruker et elektroverktóy vil kun et par sekunders uoppmerksomhet kinne fore til alvorlige personskader.
b) Bruk personlig verneutstyr. Ha alltid pa deg vernebriller.
Hvis du holder fi ngeren pa bryteren nár du bærerelektroverktoyet, ell er dersom bryteren er slatt pa nardet er koblet til en stromkilde kan det oppsta ulykker.
d) Fjern eventuelle justeringsnokler aller skrunokler for du slar pa elektroverktoyet.
Dersom en justeringsnokkel eller skrunokkel er festet til en roterende del pa elektroverktoyet när det startes, kan det fore til personskade.
e) Ikke strekk ellen deg for langt.Pass pa at du. star stodig og har god balanse til enhver tid.
j) Hold verktøyet kun i det isolerte gripehandtaket ved bruk i omrader hvor maskinen og dens kuttetilbehør kankommenikontaktmedskjulte ledningerller dens egen ledning.
Kuttetilbehör somkommen i kontakt med strømforende ledninger, kan gjore eksponerte metalldeler pa elektroverktøyet strømforende og kan gi operatoren elektriske stat.
Skiver som ikke er designet til maskinen kan ikke tilstrekkelig sikres og er utrygge.
b) Skjæereoverfl aten pà de midtre nedtrykte hjulene mɑ monteres under planet til beskyttelsesleppen.
Skiver beregnet på större verktøj passer ikke til den hóyere hastigheten på mindre elektroverktøj og kan demed ryke.
EKSTRA SIKKERHETSINSTRUKSER SPESIFIKT FOR KUTT-OPERASJONER
Tallskiven mä ikke dreies forbi 1 eller 6.
