| Produkttyp | Vinkelslip (slipmaskin) |
| Märke | HiKOKI |
| Modell | G13VE |
| Matningsspänning | 230 V ~ / 240 V ~ |
| Effektförbrukning | 1320 W |
| Tomgångshastighet (variabel) | 2800 – 10000 min⁻¹ |
| Maximal slipskivediameter | 125 mm |
| Slipskivans håldiameter | 22,23 mm |
| Maximal slipskivetjocklek | 6 mm |
| Maximal periferihastighet | 80 m/s |
| Vikt (utan tillbehör) | 2,1 kg (enligt EPTA) |
| Hastighetsinställning | 6 lägen (1 till 6) |
| Huvudsakliga tillämpningar | Slipning, kapning, gradning, polering |
| Kompatibla material | Stål, brons, aluminium, sten, betong, marmor, harts |
| Medföljande tillbehör | Nyckel, sidohandtag, excentrisk slipskiva |
| Ljudeffektsnivå (LwA) | 96 dB(A) |
| Ljudtrycksnivå (LpA) | 85 dB(A), osäkerhet K=3 dB(A) |
| Vibrationer (finish slipning) | 5,8 m/s² (totalt värde), osäkerhet K=1,5 m/s² |
| Elektriskt skydd | Klass II (dubbel isolering) |
| Rutinunderhåll | Rengöring av ventilationsöppningar, kontroll av slipskivans skick |
| Reparerbart | Lämna till en auktoriserad HiKOKI-reparatör |
| Garanti | Enligt nationella bestämmelser (se bruksanvisningen) |
Vanliga frågor - G13VE HiKOKI
Användarfrågor om G13VE HiKOKI
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Kvarn i PDF-format gratis! Hitta din manual G13VE - HiKOKI och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. G13VE av märket HiKOKI.

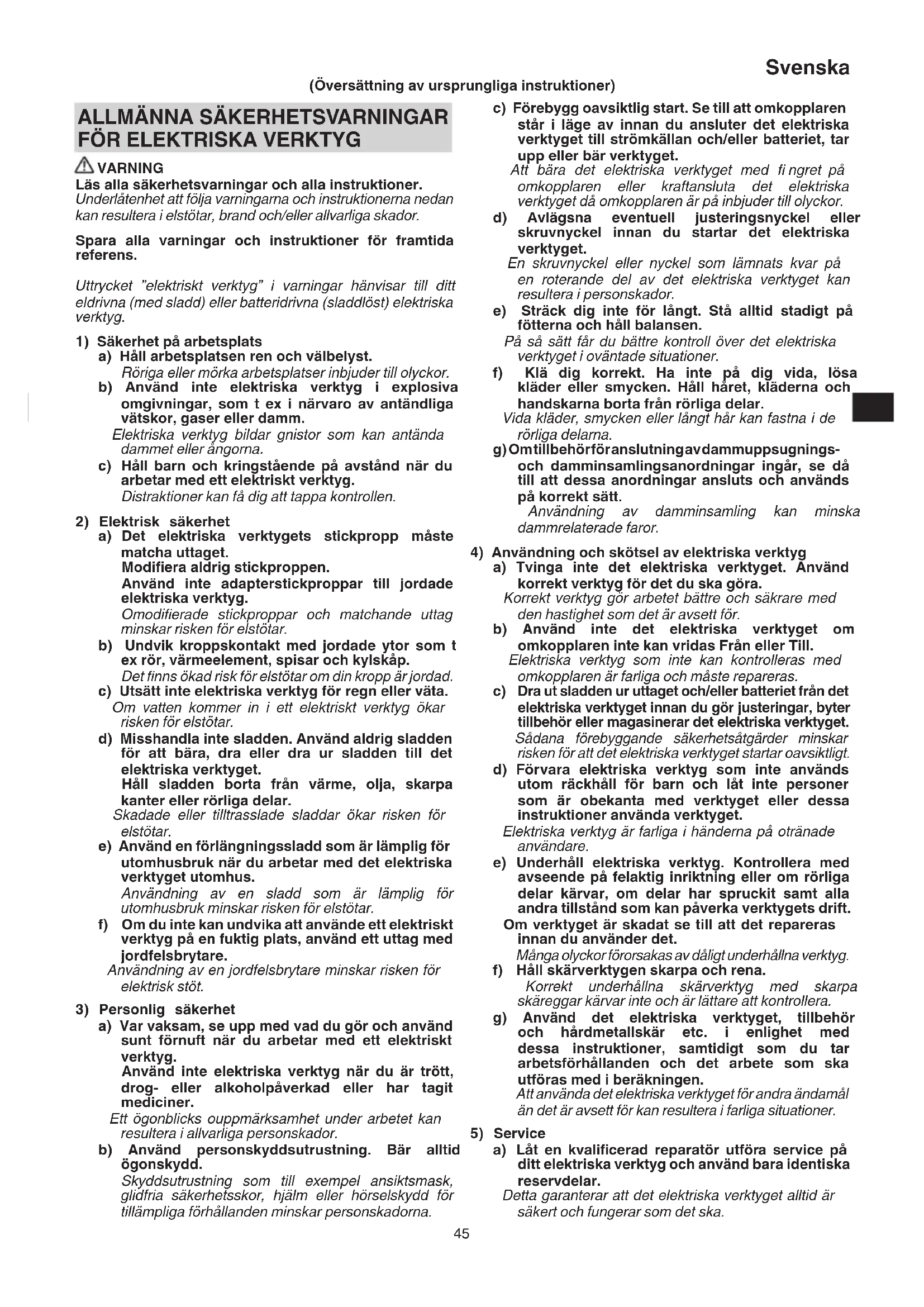

BRUKSANVISNING G13VE HiKOKI
(Oversätting av ursprungliga instruktioner)
ALLMÄNNASÄKERHETSVARNINGAR FÖRELEKTRISKA VERKTYG
WARNING
Läs alla sakerhetsvarningar och alla instruktioner. Underlætenhet att folja varningarna och instruktionerna nedan kan resultera i elstötar, brand och/eller allvarliga skador.
Spara alla varninger och instruktioner for framtida referens.
Uttrycket "elektriskt verktyg" i varningar hänvisar till ditt eldrivna (med sladd) ell batteridrivna (sladdlost) elektriska verktyg.
1) Sakerhet pa arbetsplats
a) Hall arbetsplatsen ren och valbelyst.
Rörga eller mörka arbetsplatser inbjuder till olyckor.
b) Använd inte elektriska verktyg i explosiva omgivningar, som tex i narvaro av antändiga vātskor, gaser aller damm.
Elektriska verktyg bildar gnistor som kan antanda dammet aller angorna.
c) Håll barn och kringstaende på avständ narr du arbetar med att elektriskt verktyg.
Distraktioner kan fá dig att tappa kontrollen.
2) Elektrisk sakerhet
a) Det elektriska verktygets stickpropp maste matcha uttaget.
Modificera aldrig stickproppen.
Använd inte adapterstickproppar till jordade elektriska verktyg.
Omodifierade stickproppar och matchande uttag minskar risken for elstotar.
b) Undvik kroppskontakt med jordade ytor som tex ror, varmeelement, spisar och kylskap.
Det finns ökad risk für elstötar om din kropp ar jordad.
c) Utsatt inte elektriska verktyg for regn erler vata.
Om vattenkommen in i ett elektriskt verktyg okar risiken for elstotar.
d) Misshandla inte sladden. Använd aldrig sladden För att bara, dra eller dra ur sladden till det elektriska verktyget.
Häll sladden borta frän varme, olja, skarpa kanter eller rörliga delar.
Skadade aller tiltrasslade sladdar okar risken for elstotar.
e) Använd en förlängningssladd som ar lámplig für utomhusbruk nar du arbetar med det elektriska verktyget utomhus.
Användning av en sladd som ar lamplig for utomhusbruk minskar risken for elstotar.
f) Om du inte kan undvika att använde ett elektriskt verktyg på en faktig plats, använd ett uttag med jordfelsbrytare.
Användning av en jordfelsbrytare minskar risken for elektrisk stöt.
3) Personlig sakerhet
a) Var vaksam, se upp med vad du gör och använd sunt fornuft nar du arbetar med att elektriskt verktyg.
Använd inte elektriska verktyg nar du ar trött, drog-ller alkoholpaverkad aller har tagit mediciner.
Ett ögonblicks ouppmärksamhet under arbetet kan resultedera i allvariga personskador.
b) Använd personskyddsutrustning. Bär alltid ögonskydd.
Skyddsutrusting som till exempl ansiktsmask, glidfria sakerhetsskor, hjalm eller horselskydd for tillampliga forhallanden minskar personskadorna.
c) Förebygg oavsiktlig start. Se till att omkopplaren stär i läge av innan du ansluter det elektriska verktyget till strömköllan och/eller batteriet, tar upp eller bar verktyget.
Att bāra det elektriska verktyget med fingret på omkopplaren eller kraftansluta det elektriska verktyget dā omkopplaren ar på inbjuder till olyckor.
d) Avlagsna eventuell justeringsnyckel aller skruvnyckel innan du startup det elektriska verktyget.
En skruvnckel aller nyckel som lammats kvar pa en roterande del av det elektriska verktyget kan resultera i personskador.
e) Sträck dig inte für langt. Stå alltid stadigt på fötterna ochhall balansen.
Pá sá satt fár du bättre kontroll over det elektriska verktyget i oväntade situationer.
f) Klä dig korrekt. Ha inte på dig vida, sösa kläder eller smycken. Håll haret, kläderna och handskarna borta frän rörliga delar.
Vida kläder, smycken aller langt HAR kan fastna i de rörliga delarna.
g) Omtillbehörforansluttingavdammuppsugningsoch damminsamlingsanordninger ingár, se dà till att dessa anordninger ansluts och används på korrekt satt.
Användning av damminsamling kan minskadammrelaterade faror.
4) Användning och skötsel av elektriska verktyg
a) Tvinga inte det elektriska verktyget. Använd korrekt verktyg für det du sca gora.
Korrekt verktyg gör arbetet bättre och säkrare med den hastighet som det ar avsett for.
b) Använd inte det elektriska verktyget om omkopplaren inte kan vridas Frän eller Till.
Elektriska verktyg som inte kan kontrolleras med omkopplaren ar farliga och maste repareras.
c) Dra ut sladden ur uttaget och/eller batteriet fran det elektriska verktyget innan du gör justeringar, byter tillbehör erer magasinerar det elektriska verktyget.
Sādana forebyggande sakerhetsatgärder minskar risken for att det elektriska verktyget startar oavsiktigt.
d) Forvara elektriska verktyg som inte används utom räckhäll für barn och låt inte personer som ar obekanta med verktyget aller dessa instruktioner använda verktyget.
Elektriska verktyg ar farliga i händerna på otränade användare.
e) Underhäll elektriska verktyg. Kontrollera med avseeende på felaktig inrikting eller om rörliga delar kärvar, om delar har spruckit samt alla andra tillstand som kan paverka verktygets drift.
Om verktyget ar skadat se till att det repareras innan du anvander det.
Många olyckor fororsakas av dāligt underhällna verktyg.
f) Hall skarverktygen skarpa och rena.
Korrekt underhällna skärverktyg med skarpa skäreggar kärvar inte och ar lättare att kontrollera.
g) Använd det elektriska verktyget, tillbehör och hardmetallskar etc. i enlighet med dessa instruktioner, samtidigt som du tar arbetsforhällanden och det arbete som skautforas med i beräkningen.
Att anvanda det elektriska verktyget forandra andamal an det ar avsett for kan resultera i farlga situationer.
5) Service
a) Låt en kvalificerad reparator utföra service på ditt elektriska verktyg och använd bara identiska reservdeler.
Detta garanterar att det elektriska verktyget alltid ar sakert och fungerar som det ska.
Svenska
FÖREBYGGANDE ÅTGÄRD
Häll barn och bräckliga personer på avständ.
När verktygen inte används skadeforallas utom räckhällfor barn och brackliga personer.
SÄKERHETSVARNINGAR VANLIGA FÜR SLIPNINGS- ELLER SLIPANDE KAPNINGSARBETEN
a) Detta elektriska verktyg ar avsett att anecdas som en slip eller kap. Las alla sakerhetsvarningar, instruktioner, Bilder och specifi kationer som medfoljer detta elektriska verktyg.
Om inte alla instruktioner nedan följs kan detta leda till elektrisk stöt, brand och/eller allvarlg skada.
b) Sandslipning, stälborstning aller polering bör inte utforas med detta elektriska verktyg.
Användning für vilket det elektriska verktyget inte ar utformat kan orsaka fara och orsaka personlig skada.
c) Använd inte tillbehör som inte är specielt utformade och rekommenderade av verktygstillverkaren.
Bara for att ett tillbehör kan fästas på ditt elektriska verktyg innebär inte att det ar sakert att användas.
d) Angivet varde for hastighet for tillbehoret maste vara minst somma som maximal hastighet markerad pa det elektriska verktyget.
Tillbehör som körs fortare an den hastigkeit de ar avsedda for kan gå sönder och fl yga isär.
e) Ytterdiametern och tjockleken pa ditt tillbehör maste vara inom angivet varde for vad ditt elektriska verktyg klarar av.
Tillbehör av fel storlek kan inte skyddas och kontrolleras ordentlich.
f) Gängingen på tillbehör som ska monteras maste passa gangan på slipmaskinens spindel. För tillbehör som monteras med fl änsar maste axelhålet på tillbehöret passa fl änsens placeringsdiameter.
Tillbehör som inte passar på monteringsdelama på det elektriska verktyget blir obalanserade nar de körs, vibrar er mycket och kan orsaka att man tappar kontrollen.
g) Använd inte att skadat tillbehör. Innan varje användning inspektera tillbehör sö som slipsjul För hack och sprickor, stötdämpare För sprickor, föslichting eller forhög notning, stålborstar für lõsa eller sprückna trádar. Om elektriska verktyg tappas, kontrollera eventuell skada eller installerera ett oskadat tillbehör. Efter inspektion och installation av tillbehör, placera dig själv och askadare bort frän planet på det roterande tillbehöret och kör det elektriska verktyget på maximal hastighetutan belastning i en minut.
h) Hapadig skyddsutrustning. Beroende paanvanding, anvand ansiktsskydd aller skyddsglasogon. Daa anses lampligt bar mask, horselskydd, handskar och arbetsforklade som stoppar for sma slipkorn ell fragment av arbetsmaterial.
Ogonskyddet maste klaravatt staemot flygande bitar som skapas vid olica anvandninger. Masken eller respiratorn maste klaravatt filtrera partiklar som skapas vid ditt anvandande.Lang tids utsattning for lod av hog intensitet kan orsaka skada pa horseln.
i) Häll öskådare på behörigt avständfrän arbetsområdet. Alla personer som,träder innanfor arbetsområdets gränser maste ha skyddsutrustning på sig.
Fragment av arbetsstycke aller avett skadat tillbehör kan fl yga ivag och orsaka skada utanfor omraret i omedelbar narhet till arbetet.
j) Hall det elektriska verktyget endast vid isolerade greppytor när du utfor att arbete dar kapningstillbehören kan komma i Kontakt med gomda kablar dess egen sladd.
Kaptillbehör somkommen i kontakt med en "ledande" ledning kan gora utsatta metalldilar pa det elektriska verktyget "ledande" och ge operatoren en stöt.
k) Placera kabeln bort fran roterande tillbehör.
Om du tappar kontrollen kan kabeln kapas ellr rivas upp och din hand ell er arm kan komma att dras in i det roterande tillbehoret.
I) Lagg aldrig ner det elektriska verktyget forran tillbehoret har stannat welt.
Det roterande tillbehoret kan komma att fasta i ytan och dra det elektriska verktyget sa att du tappar kontrollen.
m) Kör inte det elektriska verktyget medan du bar det vid din sida.
Oavsiktlig kontakt med det roterande tillbehoret kan riva upp dina klader, dra tillbehoret till din kropp.
n) Rengör det elektriska verktygets lufthalb regelbundet. Motoms fläktkommen att suga in smuts i verktygets hus och en stor mangd uppsamlat metallpulver kan orsaka elektrisk fara.
o) Använd inte det elektriska verktyget nara lättantändiga material.
Gnistor kan tandada dessa material.
p) Använd inte tillbehör som kräver vätskekylning.
Användning av vatten erler annan kylvatska kan resultera i elektrifi ering erller chock.
KAST OCH TILLHÖRANDE VARNINGAR
Rekyl ar en plotslig reaktion pa ett klamt eller upprivet roterande hjul, stoddampare, borste eller annat tillbehor. Klamming ell er rivning orsakar snabb stegring av det roterande tillbehoret som i sin tur kan orsaka att det okontrollerade elektriska verktyget tvingas i en riktning motsatt rotationen for tillbehoret vid punkten for klamming.
Till exempel, om att sliphjul rives erller klams i arbetsstycket kan det handa att kanten pa hjulet kommer att ga in i klampunktten och grava sig in i ytan pa materialet och orsaka att hjulet klattrut erller hoppar ut. Hjulet kan antingen hoppa mot erller ifran operatoren beroende pa riktningen av hjulets rorelse vid tillfallet for klamming.
Sliphjul kan ocksa gá sönder under dessa omständigheter.
Rekyl ar resultatet nar det elektriska verktyget används felaktigt och/eller felaktiga användningssatt ell er villkor och kan undvikas genom att vidta vederbörliga försiktighetsatgärder som visas nedan.
a) Vidmakthäll att fast grepp om det elektriska verktyget och placera din kropp och arm sa att du kan motstå rekylerande krafter. Använd alltid hjälphandtag, nar det fi nns, for maximal kontroll over rekyl och vridningsreakctioner vid upstart.
Operatoren kan kontrollera momentreactiOner erlerekylkrafter om lampliga atgarder vidtagits.
b) Placera inte din hand nara roterande tillbehör.
Tillbehör kan komma att rekylera over din hand.
c) Placera inte din kropp in omrddet inom vilket det elektriska verktyget kommer att fl ytta sig om rekylering uppSTAR.
Rekyleringkommenattroteraverktygetiriktningmotsatt hjuletsorelse da det stoter fast.
d) Var speziellt forsiktig vid arbete av horn, skarpa kanter etc. Undvikt studs och stöt av tillbehöret.
Horn, skarpa kanter ell er studs har en tendens att faf det roterande tillbehoret att studsa och orsaka forlust av kontroll ellerekylering.
e) Fäst inte att kedjesågsblad for träsningeri ellertandat sagblad.
Ett sādant blad orsakar frekventa rekylering av förlust av kontrollen.
SÄKERHETSVARNINGAR SPECIELLA FÜR SLIPNINGS- OCH SLIPANDE KAPNINGSARBETEN
a) Använd endast hjultyper som ar rekommenderade für ditt elektriska verktyg och de angivna skydd utformade für valt hjul.
Hjul som det elektriska verktyget inte var utformat for kan inte garanteras och ar inte sakra.
b) Slipytan i mitten av forsankta skivor maste monteras under skyddslappens plan.
En felaktigt monterad skiva som sticker ut genom skyddslappens plan skyddas inte korrekt
c) Skyddet maste vara ordentigt fastsatt vid det elektriska verktyget och placerat for maximal sakerhet sa att sa liten del av hjulet ar riktat mot anvandaren.
Skyddet hjälper till att skydda användaren fran delar fran trasiga slipskivor, oavsiktlig kontakt med skivan och gnistor som kan antanda klädseln.
d) Hjul måste endast användas for rekommenderade tillbehör. Till exempel: slipa inte med sidan pa kaptrissan.
Slipande kaptrissor ar avsedda for yttre slipning, sidokrafter pa dessa hjul kan gora sa att de bryts sonder.
e) Använd alltid oskadade hjulfl änsar av ratt storlek och form För ditt valda hjul.
Lampliga hjulflansar stoder hjulet och minskar risken for att hjulet sca gå sönder. Flansar for kaptrissor kan skilja sig frän de für slipjul.
f) Använd inte utslitna hjul frän större elektriska verktyg.
Hjul avsett for större elektriska verktyg ár inte lampade for de höga hastigheter som mindre verktyg roterar med och kan gå sönder.
YTTERLIGARE SAKERHETSVARNINGAR FORS LIPANDE KAPNINGSARBETEN
a) "Knip" inte kaptrissan eller applicerera stort tryck pa den. Forsok inte att gora ett valdigt djupt kap.
For stor stress på skivan ökar belastningen och risken for att den vrids eller fastnar vid kapning, och risken for kast eller att skivan gär sönder.
b) Placera inte din kropp i linje med och bakom den roterande trissan.
När trissan, nar du arbetar med den, rör sig fran din kropp kan eventuell rekyl slänga det roterande hjulet och det elektriska verktyget rakt mot dig.
c) När trissan bänds eller vid avbrott av kapning av nägon anledning, stäng av det elektriska verktyget och häll det elektriska verktyget helt stilla till dess att trissan stannar helt. Försök aldrig att ta bort kaptrissan frän kapet nar trissan roterar dā detta kan orsaka rekylering.
Undersök och vidta korrigerande atgärder for att minskarisken for bandning av hjulet.
d) Aterstarta inte kapning i arbetsstycket. Låt trissan uppnå full hastighet och for sedan försiktigt in den i kapet.
Hjulet kan bändas, klättra upp eller kasta om det elektriska verktyget Återstartas i arbetsstychet.
e) Stöd paneler aller überdimensionaler arbetsstycken für att minimera risiken für hjulkämning och kast.
Stora arbetsstycken tenderar att bagna under sin egen tyngd. Stod maste placeras under arbetsstycken nara kaplinjen och nara kanten pa arbetsstycket pa bada sider om hjulet.
f) Var extra försiktig nar du gör att "fick kap" i existerande väggar aller anda blinda utrymmen.
Det utskjutande hjulet kan kapa gas- ellr vattenledninger, elektriska ledninger erer objekt som kan orsaka kast.
ALLMÄNNASAKERHETSINSTRUKTIONER FVINKELSLIPAR
- Kontrollera att det varvthal som anges på slipskivan ar lika med eller högre an vinkelslipens markvarvthal;
- Se till att slipskivans mätt ar kcompatibla med vinkelslipen;
- Slipskivorna skall forvaras och hanteras varsamt enligt tillverkarens instruktioner;
- Kontrollera slipskivan innan användning, använd inte en huggen, sprecken eller på annat sätt felaktig produkt;
- Se till att pâmonterade slipskivor och uddar ár fasta enligt tillverkarens anvisningar;
- Se till att mellanlägg används nar södana foljer med slipskivan och de kravs;
- Bekräfta fore använding att slipskivan ar korrekt pamonterad och fastdragen. Häll sedan verktyget iett sakert grepp och kör det på tomgang i en halv minut. Stäng genast av om kraftiga vibrationer eller annat fel upptäcks. Gå vid behovigen maskinen for att fastställa orsaken till felet.
- Om verktyget ar utrustat med ett skydd, använd aldrig verktyget atan skyddet;
- När en slipande kapskiva används, se till att ta bort skivskyddet (standardtillbehör) och montera skivskyddet med sidoskydd (saljs separat) (Bild 5);
- Använd inte Separate reducerbrickor aller adaptrar for att anpassa skivor med stora hal;
- Se till innan användning av slipskiva med gängat hal attgangningen i hålet ar tillräckligt lang for att passaspindelns langd;
- Kontrollera att arbetsstychet ar ordentlich uptstottat;
- Använd inte en kapskiva till vinkelslipning;
- Se till att gnistor som uppSTAR vid slipning inte kan orsaka fara, t ex genom att traff a en person aller tanda pa ett lattantändigt ämne;
- Se till att ventilationsöppningarna inte ar blockerade vid användning under dammiga forhallanden. Om damm maste avlågsnas, koppla Först ur verktyget ur natuttaget, använd icede inre delarna;
- Använd alltid skyddsglasögon och hörsvskydd. Använd vid behov också annan personlig skyddsutrustning som handskar, forkläde och hjälm;
- Slipskivan kommt att fortsetta att rotera även after det att verktyget ar avstängt.
VARNING
- Vid användning av en kapskiva, se till att satta pa kapskyddet.
- Vid användning av en slipskiva, se till att satta pa slipskivsskyddet.
YTTERLIGARE SAKERHETSVARNINGAR
- Se till att stromkällan som används overensstämmer med effektkraven angivna på namnplaten på Produkten.
- Se till att strömbrytaren stared i lage OFF (av). Om kontakten ar ansluten till ett uttag medan strömbrytaren stared i lage ON (på),kommen det elektriska verktyget att starta omedelbart vilket kan orsaka en allvarlig olycka.
- När arbetsplatsen befindner sig längt frän strömköllan använd en forlängningssladd som ar tillräcklig tjock och klarar angiven effekt. Använd kortast möjiga forlängningssladd.
- Kontrollera att slipskivan ar av ratt typ ochutan fel och sprickor. Kontrollera att slipskivan ar ratt monterad i maskinen och att skivmutern ar ordentlich atdragen.
Svenska
- Kontrollera att tryckknappen inte arl ast genom att skjuta den in och ut ett par ganger innan du slar pa maskinen.
- Se till att vinkelslipmaskinen inte überbelastas genom att du trycker den for hart mot arbetsstychet. Maskinens livslangd blir langre och ytbearbetningen bättre om du använder maskinens egen vikt som tyck på arbetsstychet. För hart tryck resulterar i minskad rotationshastighet, i samre ytbehandling och i motorns überelastning som forskortar vinkelslipmaskinen livslangd.
- Slipskivan fortsetter att rotera after att vinkelslipmaskinen slagits av.
Nár du slár av vinkelslipmaskinen, skall du vanta tills slipskivan har stannat innan du lagger maskinen ifrán dig. Detta minskar olycksriskeen och hindrar damm och smuts frán att sugas in i maskinen. Detta minskar olycksriskeen och hindrar damm och smuts frán att sugas in i maskinen.
- Dra ut nätledningen ur strömuttaget njr du inte anvander din vinkelslipmaskin.
- Slå ifràn strömmen och dra ut stickkontakten ur vagguttaget for att skydda dig mot olycksfall innan slipskivan monteras eller demonteras.
- Om maskinen körs på nagon annan hastighet an full hastighet (rattskala 6), kyls motorn inte ned tillräckligt på grund av det sankta varvtalet. Detta kan resulteda i risk att motorn brännns och skadas innan skyddsmekanismen mot überbelastning börjar fungera.
Se till att använda maskinen med lätt tryck mot materialytan nar den körs på nàgon annan hastighet an full hastighet (rattskala 6).
- Forsiktighetsatgärder vid användning nara svetsutrusting När slipen används i omedelbar anslutning till svetsutrusting kan rotationshestigthen komma att bli instabil. Använd inte slipen nara svetsutrusting.
- Jordfelsbrytare
Du rekommenderas att anvanda en jordfelsbrytare med en markutlosningsström pa 30 mA aller lagre
| a) | Tryckknapp | 1) | Bakre kapa |
| b) | Sidohandtag | 1) | Hölje |
| c) | Drevkapa | K) | Ratt |
| d) | M5-skruv | 1) | Nyckel |
| e) | Slipskiva med fösänkt centrum | m) | Hjulmutter |
| f) | Hjultvätt | n) | Kapskiva |
| g) | Hjulskydd | o) | Diamanthjul |
| h) | Omkopplare |
SYMBOLER
WARNING
Nedan visas de symboler som används für maskinen. Se till att du Förstär vad de betyder innan verktyget används.
| G13VE: Vinkelslipmaskin | |
| Användaren föste lasa bruksanvisningen für att minska risiken für persökador. | |
| Bär alltid ögonskydd. |
| Gäller endast EU-länder Elektriska verktyg fär inte kastes i hushållssoporna! Enligt direktivet 2002/96/EG som avser ädre elektrisk och elektronisk utrustning och dess tillämpnning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig ätervinning. | |
| V | Märksänning |
| ~ | Växelström |
| n | Märkvarvtil |
| min-1 | Rotationer eller stick per minut |
| I | SIå PÅ |
| O | SIå AV |
| Koppla bort strömkabelkontakten från eluttaget | |
| Varning | |
| Klass II verktyg |
STANDARDTILLBEHÖR
Forutom huvudenheten (1 enhet) innehaller paketet tillbehoren listade nedan.
O Nyckel 1
O Sidohandtag 1
Slipskiva med forsankt centrum 1
Standardtilbehoren kan andras utan foregäende meddelande.
ANVÄNDNINGSOMRÄDEN
Borttagning av gjutgodsskagg, slipning av stal, brons, aluminium och gjutgods.
O Slipning av svetsfogar och svetsgods.
O Slipning av syntetiska hartser, skiffer, tegel, marmor, etc.
O Skärning av syntetisk belong, sten, tegel, marmor och liknande material.
TEKNISKA DATA
| Modell | G13VE | |
| Spanning (i förbruksländere)*1 | (230 V, 240 V)~ | |
| Ineff ekt*1 | 1320 W | |
| Märkvarvital | 2800 - 10000 min-1 | |
| Slipskiva | Yttre diam. | 125 mm |
| Håldiam | 22,23 mm | |
| Tjocklek | 6 mm | |
| Periferihastighet | 80 m/s | |
| Vikt*2 | 2,1 kg | |
1 Se till att du kontrollerar verktygets namnplat på grund av att den varierar beroende på forsälningsområdet.
2 Vikt: Enligt EPTA-Procedure 01/2003
ANMÄRKNING
Med hänsyn av HiKOKI:s kontinueregiga program med forsknng och utveckling kan teknska data komma att andrasutanforvarning.
MONTERING OCH ANVÄNDNING
| Åtgård Bild Sida | ||
| Montering och justering av sprängskydd | 2 145 | |
| Fäst stödhandtaget 3 145 | ||
| Montering av slipskiva 4 145 | ||
| Montering av kaphjul 5 145 | ||
| Montering av diamanthjul 6 146 | ||
| Startomkopplarens manövrering 7 146 | ||
| Slipvinkel och slipmetod 8 146 | ||
| Justering av varvtalet* 9 146 | ||
| Val av tillbehör — 147 |
Denna modell ar utrustad med en reglerbar elektronisk varvvalsvaljare och kan andra varvthal i enlighem med användningsområde.
- Om du vrider och ställer rattskalan (Bild 8) på 6, ökan varvtalet, och om du vrider och ställer den på 1, minskar varvtalet.
Ställ in varvtalet med hjälp av ratten fore bruk. Vi hänvisar till nedanstående ungefär Liga vögledning nar detta skall goras.
| Ratt | Användning | Arbetsredskap |
| 1 | Putsnning, finslipning | Radialslipskiva Sandpapperskiva |
| 2 | Borttagning av färg eller bestrykning | |
| 3 | Borttagning av rost | |
| 4 | Borttagning av gjutskagg | |
| 5 | Slipning | Slipskiva |
| 6 | Grovslipning Skärning | Slipskiva Diamantslipskiva |
ANMÄRKNING
Var forsiktig med att inte vrida rattskalan till nagot varde under 1 eller over 6.
UNDERHÄLL OCH INSPEKTION
1. Kontroll av slipskiva
Kontrollera att slipskivan ar felfri och utan sprickor.
Kontrollera alla monteringsskruvar med jämna mellanrum och kontrollera att de ar ordentligt fastdagna. Om nagon av skruvarna skulle lossa, dra omedelbart at dem. Om du inte gör det kan det kan det leda till allvarlg fara.
4. Byte av natsladd
Om natsladden maste bytas ut, skall det goras av en auktoriserad HiKOKI serviceverkstad for att undvika fara.
5. Motorns underhäll
WARNING
Använd alltid skyddsglasogon och andningsskydd när du bläser luft fran det bakre lufthälet med tryckluft.
Om detta inte foljs kan damm som blases ut andas in.
eller komma in i ogonen.
Motorns linding kan sāgas utgōra maskinens hjärt. Var mycket forsiktig sa att lindningen intekommen till skada och/ ell erutsats for olja eller vatten.
ANMÄRKNING
När arbetet har avslutats, blas luft som inte innehäller fukt frän det bakre lufthälet med tryckluft, medan motorn körs utan belastning. Detta tar effektivt bort all smuts och damm som har smlats upp. Smuts och damm som ansamlas innate i motorn kan orsaka Funktionsfel.
FÖRSIKTIGT
Vid användning och unterhalb av elverktyg maste de sakerhetsbestammelser och standarder som gäller i respective land iakttas.
GARANTI
Vi garanterar HiKOKI Elektriska verktyg i enlighet med lagstadgade/landsspecifika bestammelser. Denna garanti tacker inte defekter aller skada pa grund av felaktig anvandning, missbruk aller normal forslitting. Vid reklamation, var god att skicka det elektriska verktyget, ej isartaget, med GARANTIBEVIS som hittas i slutet paenna instruktion, till en auktoriserad HiKOKI serviceverkstad.
Information angäende buller och vibrationer
Uppmatta varden har bestamts enligt EN60745 och fastställts i enlighet med ISO 4871.
A-vägd ljudeffektniva: 96 dB (A).
A-vägd ljdtrycksniva: 85 dB (A).
Osakerhet K:3 dB (A).
Använd hörskydd.
Vibration totalvarden (triax vektorsumma) har bestamts enligt EN60745.
Ytslipning:
Vibrationsavgivning varde ±ba_h AG = 5,8m / s2
Osakerhet K = 1,5m / s^2
Det angivna totalvardet for vibrationer har matts enligt en standardtestmetod och kan anvandas vid jämförelse av verktyg.
Det kan också användas vid preliminäruppskattning av exponering.
WARNING
Vibrationsavgivning under verkligt anvandande av elverktyget kan skilja sig fran det angivna totalvdet beroende pa det satt som verktyget ar anvant pa.
O Identifiera sakerhetsatgder som kan utforas for att skydda operatoren som baseras pa en uppskattning av utsattning i verklighen (tar med i berakningen alla delar av anvandandet sa som nar verktyget ar avstangt och nar det kors pa tomgang utover ut da startomkopplaren anvands).
ANMÄRKNING
Med hänsyn av HiKOKl:s kontinuerveriga program med forskning och utveckling kan tekiska data komma att andrasutanforvarning.
1) Sikring på arbeidsområdet
Tilbehör i feil störelse kan/DDtik tildtrekkelig beskytttes eller kontrolleres.
f) Gjenget montering av tilbehør må stemme overens med slipespindelgjengingen. For tilbehør som er montert med fl enser må akselhullet på tilbehoret passet til fl ensens plasseringsdiameter.
Tilbehör somarbonate stemmer overens med elektroverktøyets monteringsmaskinvara, vil gå ute av balanse, vibrere kraftig og kan gjore verktøyet ukontrollerbart.
