| Produkttype | Vinkelsliper (kverner) |
| Merke | HiKOKI |
| Modell | G13VE |
| Forsyningsspenning | 230 V ~ / 240 V ~ |
| Effektforbruk | 1320 W |
| Tomgangshastighet (variabel) | 2800 – 10000 min⁻¹ |
| Maksimal slipeskivediameter | 125 mm |
| Slipeskivens borediameter | 22,23 mm |
| Maksimal slipeskivetykkelse | 6 mm |
| Maksimal periferihastighet | 80 m/s |
| Vekt (uten tilbehør) | 2,1 kg (i henhold til EPTA) |
| Hastighetsjustering | 6 posisjoner (fra 1 til 6) |
| Hovedapplikasjoner | Sliping, kapping, avgrading, polering |
| Kompatible materialer | Stål, bronse, aluminium, stein, betong, marmor, harpiks |
| Medfølgende tilbehør | Nøkkel, sidehåndtak, sentralt forskjøvet hjul |
| Lydeffektnivå (LwA) | 96 dB(A) |
| Lydtrykknivå (LpA) | 85 dB(A), usikkerhet K=3 dB(A) |
| Vibrasjoner (finpussing) | 5,8 m/s² (totalverdi), usikkerhet K=1,5 m/s² |
| Elektrisk beskyttelse | Klasse II (dobbelt isolasjon) |
| Rutinemessig vedlikehold | Rengjøring av ventilasjonsåpninger, kontroll av slipeskivens tilstand |
| Reparerbarhet | Overlat til en autorisert HiKOKI-reparatør |
| Garanti | I henhold til nasjonale forskrifter (se håndboken) |
Ofte stilte spørsmål - G13VE HiKOKI
Brukerspørsmål om G13VE HiKOKI
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Kvern i PDF-format gratis! Finn veiledningen din G13VE - HiKOKI og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. G13VE av merket HiKOKI.
BRUKSANVISNING G13VE HiKOKI
* Justering av varvtalet
2. Kontroll av monteringsskruvar
Laes alle sikkerhedsadvarsler og alle instruktioner.
Det kan medfrole elektrisk stad, brand og/eller alvorlig personskade, hvis alle advarslerne og instruktionerne nedenfor jegke overholds.
Brug af stovopsamling kan reducere stovrelaterede risici.
Sorg for, at den milderste skive, der er trykket ned, er fri for revner og overfl adedefekter.

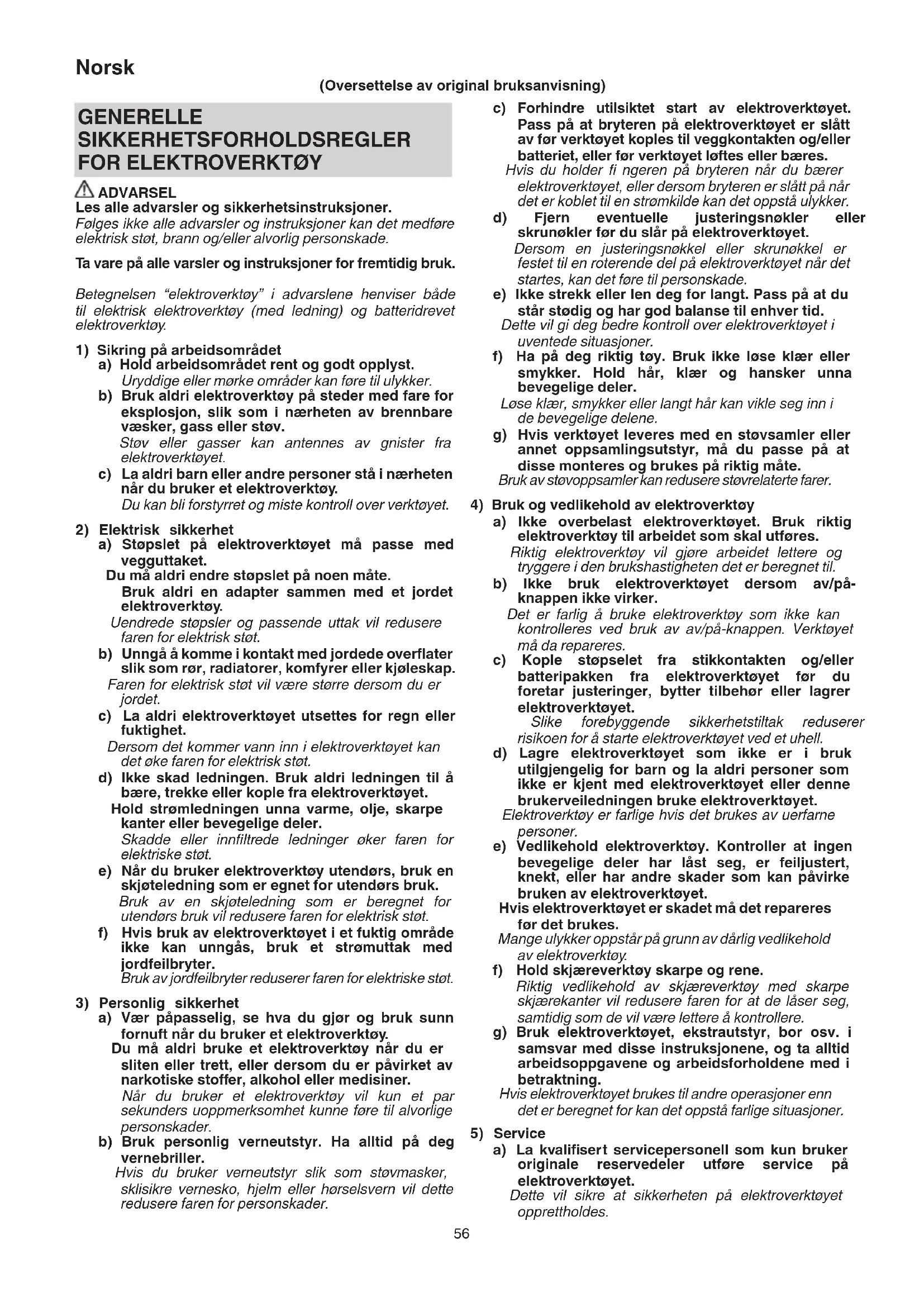

(Oversettelse av original bruksanvisning)
GENERELLE SIKKERHETSFORHOLDSREGLER FOR ELEKTROVERKTOY
ADVARSEL
Les alle advarsler og sikkerhetsinstruksjoner.
Folges ikke advorsler og instruksjoner kan det medfrolelektrisk stot, brann og/eller alvorlig personskade.
Ta vare pà alle varsler og instruksjoner for fremtidig bruk.
Betegnelsen "elektroverktøy" i advorslene henvisser bade til elektrisk elektroverktøy (med ledning) og batteridrevet elektroverktøy.
a) Hold arbeidsomraret rent og godt opplyst.
b) Bruk aldri elektroverktoy på steder med fare for eksplosjon, slik som i naerheten av brennbare væsker, gass eller stav.
Stov aller gasser kan antennes av gnister fra elektroverktoyet.
c) La aldri barn aller andre personer sta i nærhen nr du bruker et elektroverktoy.
Du kan bli forstyrret og miste kontroll over verktøyet.
2) Elektrisk sikkerhet
a) Stopslet pa elektroverktoyet ma passer med vegguttaket.
Du ma aldri endre stopslet pa noen mate.
Bruk aldri en adapterSAMEN med et jordet elektroverktoy.
Uendrede stapser og passende uttak vil redusere faren for elektrisk stot.
b) Unngå Å komme i kontakt med jordede overflater sik som rør, radiatorer, komfyrer eller kjoleskap.
c) La aldri elektroverktoyet utsettes for regn eller fuktighet.
Dersom detkommen vann inn i elektroverktoyet kan det oke faren for elektrisk stot.
d) Ikke skad ledningen. Bruk aldri ledningen til Å bare, trekke eller kople fra elektroverktøyet.
Hold strömledningen unna varme, olje, skarpe kanter eller bevegelige deler.
Skadde aller innfiltrede ledninger oker faren for elektriske stot.
e) Nár du bruker elektroverktóy utendörs, bruk en skjoteledning som er egnet for utendörs bruk.
Bruk av en skjoteledning som er beregnet for utendors bruk vil redusere faren for elektrisk stot.
f) Hvis bruk av elektroverktoyet i et fuktig omrade\ ikke kan unngas, bruk et strømuttak med\ jordfeilbryter.
Bruk av jordfeilbryter reduserer faren for elektriske stot.
3) Personlig sikkerhet
a) Vær papiasselig, se hva du gjør og bruk sunn fornuft nár du bruker et elektroverktøy.
Du ma aldri bruke et elektroverktoy nár du er sliten ell er trett, ell der som du er pavirket av narkotiske stoffer, alkohol eller medisiner.
Hvis du bruker verneutstyr slick som stovmasker, sklisikre vernesko, hjelm aller horselsvern vil dette redusere faren for personskader.
c) Forhindre utilisiktet start av elektroverktoyet. Pass pa at bryteren pa elektroverktoyet er slatt av for verktoyet kuples til vegkkontaktien og/eller batteriet, ellr for verktoyet loftes eller bares.
Dette vil gi deg bedre kontroll over elektroverktøyet i uventede situasjoner.
f) Ha pa deg riktig toy. Bruk ici lose klær ell er smykker. Hold hare, klær og hansker unna bevegelige deler.
Lose klaer, smykker ellr langt hare kan vikle seg inn i de bevegelige delene.
g) Hvis verktoyet leveres med en stovsmler aller annet oppsmlingsutstyr, ma du passer pa at disse monteres og brukes pa riktig mate.
Bruk av stovoppsamler kan redusere stovrelaterte farer.
4) Bruk og vedlikehold av elektroverktøy
a) Ikke overbelast elektroverktøyet. Bruk riktig elektroverktøy til arbeidet som skal utfores.
Riktig elektroverktoy vil gjare arbeidet lettere og tryggere i den brukshastigheten det er beregnet til.
b) Ikke bruk elektroverktøyet dersom av/pa-knappen ikke virker.
Det er farlig á bruke elektronverktoy som/DDKE kan kontrolleres ved bruk av av/pa-krappen. Verktoyet ma da repareres.
c) Kople stopselet fra stikkontakten og/eller batteripakken fra elektroverktoyet for du foretar justeringer, bytter tilbehør eller lagrerelektroverktoyet.
Slike forebyggende sikkerhetstiltak reduserer risikoen for a starte elektroverktoyet ved et uhell.
d) Lagre elektronverktøyet som ikke er i bruk utilgjengelig for barn og la aldri personer som ikke er kjent med elektronverktøyet aller dette brukerverledningen bruke elektronverktøyet.
Elektrovertoy er farlige hvis det brukes av uerfarne personer.
e) Vedlikehold elektroverktoy. Kontroller at ingen bevegelige deler har LAST seg, er feiljustert, knekt, aller har andre skader som kan pavisbrumen av elektroverktoyet.
Hvis elektroverktoyet er skadet ma det repareres for det brukes.
Mange ulykker oppstar grunn av darelig vedlikehold av elektroverktoy.
f) Hold skjæverktøy skarpe og rene.
Riktig vedlikehold av skjaereverktoy med skarpe skjaerekanter vil redusere faren for at de laser seg, samtidig som de vil vare lettere a kontrollere.
g) Bruk elektroverktoyet, ekstrautstyr, bor osv. i samsvar med disse instruksjonene, og ta alltid arbeidsoppgavene og arbeidsforholdene med i betraktning.
Hvis elektroverktoyet brukes til andre operasjoner enn det er beregnet for kan det oppsta farlige situasjoner.
5) Service
a) La kvalifisert servicepersonell som kun bruker originale resedeler utfore service pa elektroverktoyet.
Dette vil sikre at sikkerheten på elektroverktøyet opprettholdes.
FORHOLDSREGLER
Hold avstand til barn og svakelige personer.
När det ikke er i bruk, skal elektroverktøy oppbevares utilgjengelig for barn og svakelige personer.
SIKKERHETSINSTRUKSER FOR VANLIG SLIPING OG KUTT-OPERASJONER
a) Dette elektroverktoyet skal brukes som et slips-eller kutteverktoy. Les alle sikkerhetsadvarslene, instruksjoner, illustrasjoner og spesifi kasjoner som medfolger.
Folges ikke instruksjönene under, kan det medfrolelektrisk stot, brann og/eller alvorlig personskade.
b) Operasjoner som sliping, kabelborsting eller polering skal ikke utføres med dette verktøyet.
Bruk av verktoyet til operasjoner som det/DDke er beregnet for, kan skape fare og personskade.
c) Bruk bare tilbehør som er designet eller anbefalt av vektøyets produsent.
Det at et annet tilbehör kan festes på maskinen, betyr ikke at det kan brukes sikkert.
d) Den merkede hastigheten pa det roterende tilbehoret ma minst vare det samme som verktoyets maksimale hastighet.
Roterende tilbehör som brukes ved hastigheter over det de er beregnet for, kan splintres og gä i stykker.
e) Tilbehorets ytre diameter og tykkelse ma vare innenfor verktoyets typestorrelse.
g) Ikke bruk skadet tilbehør. För bruk, sjekk tilbehør som kutte-skiver for sprekker eller kutt, rondoller for sprekker, fl enger eller slitasje og metallborster for skadde eller lose tradr. Hvis verktøyet eller tilbehoret faller i bakken, sjekk for skader eller installer et uskadd tilbehør. Etter inspeksjon og montering av tilbehoret, posisjoner deg selv og omkringstående personer vekk fra verktøyets rotasjonsretning og test verktøyet pa maks hastighet uten belastning i ett minutt.
Skadet tilbehör vil vanligvis brekke fra hverandre under\ denne testtiden.
h) Ha pa deg personlig verneutstyr. Avhengig av hva slags roterende tilbehør som brukes, bruk sveisemaske ell er vernebriller. Bruk stovmaske, horselsvern, hansker og ytterbekledning som kan stoppe sma, lose deler fra slipemateriaielet aller arbeidsstykket.
Oyebeskyttelsen ma vare kraftig nok til a stoppe stov, jern- og stalpartikler som kan lnsne som et resultat av arbeidet. Stovmasken eller respiratoren ma kinne filtrere partikler fra arbeidsflaten. Langvarig ekspondering til hoy og intens lyd kan forarsake horselstap.
i) Hold omkringstaende personer unna arbeidsomradyet. Personer som befi nner seg i er arbeidsomradyet ma bruke verneutstyr.
Fragmenter av arbeidsstykket erler et skadet tilbehør kan fly av sted og skade personer som befinner seg utenfor det direkte arbeidsområdet.
k) Hold ledningen unna det roterende tilbehoret.
Hvis operatoren mister kontroll over verktoyet, kan dette fore til at ledningen kuttes aller henger seg fast og operatorens hand aller arm kan bian trukket inn i den roterende skiven.
I) Ikke legg ned maskinen for skiven har stoppet fullstendig.
Det roterende tilbehoret kan ta tak i underlaget og spinne verktoyet ut av operatorens kontroll.
m) Ikke operer maskinen mens den bares.
Roterende deler kan ved et uhell henge seg fast i operatorens klær, og dette kan.fore til at maskinenkommen ikontakt med operatorens kropp.
n) Rengjørv ventilasjonskappen regelmessig.
Motorens vitte vil dra stov inn i maskinhuset, og en for stor oppsamling av metallstov kan forarsake elektrisk fare.
o) Ikke bruk maskinen i nærhen av brennbare materialer.
Gnister kan antennematerialene.
p) Ikke bruk tilbehør som fordrer kjølevæske.
Bruk av vann ell er andre kjolevæsker kan forårsake dodelig elektrósjokk.
TILBAKESLAG OG RELATERTE ADVARSLER
Tilbakeslag er en plutselig reaksjon som føge av en klemt eller kilet rotasjongsskive, rondell, børste aller andre tilbehør. En slick plutselig låsing av tilbehøret vil fore til at rotasjonen stopper og at maskinen tvinges i motsatt retning av tilbehorets rotasjon nár det kiltes fast.
For eksempel, hvis en slipseskive kiles fast i et arbeidsstykke, kan dette fore til at skiven tar tak og "sparker" ifra. Skiven kan dermed stote opp mot ell er vekk fra operatoren, avhengig av skivens bevegelse da kilingen oppsto.
Slipskiven kan ogsa ryke.
Tilbakeslag er et resultat av uforsiktig bruk og/eller brudd pa bruksinstruktene og kan dermed unngas ved korrekt bruk som vist under.
a) Operatoren skal holde godt i maskinen og posisjonere kropp og armer sik at tilbakeslag kan motstås. Bruk alltid hjelpehandtaket, nar det medfolger, for maksimal kontroll av rekyl eller dreiemoment ved oppstart.
Operatoren kan kontrollere dreiemomentet aller rekyl hvis korrekte forholdsregler tas.
b) Du ma aldri plassere hendene i nærhen av det roterende tilbehoret.
Ved tilbakeslag kan tilbehoretkommenikontaktmedhanden.
c) Ikke plasser kroppen i et omrade som elektroverktoyet kan ramme ved tilbakeslag.
Tilbakeslag vil tvinge verktoyet i motsatt retning av hjulets rotasjon nar det kiles fast.
d) Vær spesielt forsiktig ved arbeid på hjørner, skarpe kanter osv. Unngå at tilbehoret hopper eller henger seg fast.
Hjørner, skarpe kanter eller hopping og ujevn kontakt med arbeidsemnet har en tendens til a fore til at det roterende tilbehorek kiles fast ellr klemmes og verktoyetkommen ut av kontroll.
e) Ikke bruk et motorsagblad aller et tannet sagblad.
Slike blader skaper hyppige tilbakeslag og gjør verktøyet ukontrollerbart.
SIKKERHETSINSTRUKSER SPESIFIKT FOR SLIPING OG KUTT-OPERASJONER
a) Bare bruk skiver som er anbefalt av verktoyets produsent og det spesifi serte vernet designet for den valgte skiven.
Et hjul som er feil montert hjul, og som projiserer gjennom planet til beskyttelsesleppen kan/DDke beskytttes fullgodt.
c) Vernedekslet ma alltid vare godt festet og festet sik at minst mulig av skiven er ubeskyttet for operatoren.
Beskyttelsen hjelper til med a beskytte operatoren fra odelagte hjulfragmententer, utilsiktet kontakt med hjulet og gnister som kan antennne klær.
d) Slipeskivene mä bare brukes til anbefalte operasjoner. For eksempel:/DD:uk siden av en kutteskive til sliping.
En kutteskive er beregnet kun for periferisk sliping og press.
på sider av skiven kan fore til at skiven brytes i stykker.
e) Bruk alltid uskadde fl enser i korrekt storrelse og form for den valgte skiven.
Korrekte fl enser stotter skiven og reduserer dermed risikoen for skade pa skiven. Flenser for kutteskiver kan vare annerledes enn for slipskiver.
f) Ikke bruk nedslitte skiver fra større elektroverktoy.
a) Ikke kil kutteskiven eller bruk for mye kraft under kutting. Ikke kutt for mye av gangen.
Hvis operatoren legger for mye press på skiven under arbeid, øker faren for vridning eller tilstopping av skiven i kuttet og tilbakeslag eller skivebrudd.
b) Operatoren skal违法犯罪 posisjonere seg i linje med ell er bak den roterende skiven.
Dette er fordi nár skiven beveger seg bort fra operatørens kropp vil et eventuelt tilbakeslag drive den roterende skiven mot operatøren.
c) Nár skiven kiles eller nár et kutt avbrytes av en uller annen grunn, skru av maskinen og hold den helt i ro inntil skiven har stoppet fullstendig. Fjern aldri kuttskiven fra kuttet mens det roterer da dette kan fore til tilbakeslag.
Sjekk hvorfor kilingen oppsto og ta forholdsrregler sik at det ikke skjer igjen.
d) Ikke start opp kutt-operasjonen igjen mens skiven er i arbeidsstykket. När skiven har maks hastighet, kan den settes inn i kuttet igjen.
Hvis maskinen startes i kuttet, kan kiling og tilbakeslag oppsta.
e) Stott opp plater aller andre store arbeidsstykker for a minske risikoen for at skiven kiles og tilbakeslag.
Store arbeidsstykker kan boye seg aller henge nedover på grunn av sin egen vekt. Arbeidsstykker bør stottes opp nær kuttelinjen og kanten på arbeidsstykker på begge sider av skiven.
f) Vær ekstra var som ved utskjæring av hull i eksisterende vegger eller områder med)darlig sikt.
Skiven kan skjaere i stykker gass- eller vannr, elektriske kabler ell er andre objekter som kan forarsake tilbakeslag.
GENERELLE SIKKERHETSINSTRUKSJONER FOR SLIPEMASKINER
- Kontroller at hastigheten som er markert på slipskiven er lik uller storre enn den anbefalte hastigheten for slipemaskinen;
- Kontroller at målene på slipeskiven passer med slipemaskinen;
- Slipeskiver skal oppbevares og händteres forsiktig i samsvar med produsentens instruksjoner;
- Kontroller slipeskiven for brisk. Bruk aldri slipeskiver som har hakk, sprekker ell er som er skadd pa annihilate;
Pass pà at skiver og spisser er montert i henhold til produsentens instruksjoner;
Pass pà at mellomlegg brukes nár slike følger med en slipseskive, amat nár de er påkrevd; - Kontroller at slipeskiven er riktig montert og strammet til før bruk. Hold deretter godt tak i verktøyet og la det gå pa tomgang i 30 sekunder pæ et trygt sted. Stopp verktøyet umiddelbart om du oppdager kraftige vibrasjoner erller andre feil. I slike tilfeller mæ du kontrollere verktøyet for a fastsette Årsaken til feilen;
-
Hvis verktøyet er utstyrt med et vern, ma vernet alltid brukes på verktøyet;
-
Nár du bruker et slipende skjærehjul, ma du passere med pa à ta av den standard hjulbeskyttelsen og montereri hjulbeskyttelsen med sidebeskyttelse (selges separat) (Fig. 5);
-
Bruk aldri separate hylser eller adaptere for á tilpasseslipeskiver med store hull;
- Pá verktóy som er beregnet pá slipskiver med gjenget hull, ma du kontrollere at hullet med gjenger er dypt nok til à passer lenghten pá spindelen;
- Kontroller at arbeitsstykket er godt stottet;
Bruk参加会议的人员
Pass pà at gnister som oppstár under bruk ikke forårsaker farlige situasjoner, f. ekskommen i kontakt med personer eller antenner brannfarlige materialer; - Kontroller at ventilasjonshullene ikke er tilstoppet nár du arbeider i stovete omgivelser. Hvis det er nødvendig á fjerne stov i ventilasjonshullene, má du forst trekke ut ledningen på verktøyet fra vegkkontakten, För du fjerner stov fra hullene (bruk aldri metallgjenstander til dette formålet). Vær forsiktig slick at innvendige deler på verktøyet ikke skades;
- Bruk alltid vernebriller og hørselsvern. Annet verneutstyr, sik som stovmaske, hansker, hjelm og vernetøy, skal ogsa brukes;
- Vær oppmerksom på at hjulet fortsetter Å rotere nár verktøyet er slätt av;
ADVARSEL
- Når du bruker et avskjaeringshjul, må du legge paskjaerebeskyttelsen.
- Nár du bruker et splicehjul, má du legge pá splicehjulbeskyttelse.
FLERE SIKKERHETSADVARSLER
- Sorg for at stromkilden som skal brukes er i overensstemmelse med stromkravene som er angitt pa Produktets navneplate.
- Sorg for at strombryteren er i posisjon AV. Hvis stopslet er koblet til en stikkontakt nár strombryteren er i posisjon PÁ, vil elektroverktýet starte opp umiddelbart, noe som kan före til en alvorlig ulykke.
-
När arbeidsområdet fjernes fra stromkilden, ma du bruke en skjoteledning med tilstrekkelig tykke se og merket kapasitet. Skjoteledningen bør vaere sökt som praktisk mulig.
-
Sorg for at den nedtrykte midtslipeskiven som skal brukes er av korrekt type og fri for sprekker og overflatedefekter. Sorg ogsa for at den nedtrykte midtslipeskiven er ordentlich montert og at slipskivemutteren er trygt strammet.
- Bekreft at trykknappen er koblet ut ved a trykke pa trykknappen to ellre ganger for du slar elektroverktoyet pa.
- For a forlenge maskinens levetid og sorge for en forsteklasses fi nish, er det viktig at maskinen icke overbelastes ved a anvende for mye trykk. I de flesteprogrammer er maskinens vekt alene tilstrekkelig for effektiv sliping. For mye trykk vil fore til reduset rotasjonshastigthet, darligere overflatfinish og overbelastning, noe som kan redumere maskinens levetid.
- Slipeskiven fortsetter Å rotere etter at verktøyet er slätt av. Etter at du har slätt av maskinen, ma du ikke sette den ned før den nedtrykte midtslipeskiven har stanset welt. I tillegg til á unngå alvorlige ulykker vil这部分 forholdsreregelen redusere(OP) mengden med stov og spon som suges inn i instrumentet.
- Nár maskinen ikke er i bruk, bør strömkilden��e frakoblet.
- Sorg for at du slar AV og kobler fra stopslet fra stikkontakten for a unnga en alvorlig ulykke for den nedtrykte口中tslipseskiven blir montert og demontert.
- Nár verktóy et innstil pá en verdi utenom full hastighet (nr. 6 pá tallskiven), lar motoren seg/DDke avkjole grunnet det reduserte omdreiningstallet. Dette kan fore til risiko for at motoren brenner eller at det oppstar motorskader for overbelastningsmekanismen kopier seg inn.
Legg etlettrykkmedverktoyetpamateriaelfatennardetbrukesmedandreverdiinnstillingenennfullhastighet(nr.6pa tallskiven).
- Forsiktigkeit ved bruk nær sveiseutstyr Nár slipemaskinen brukes i umiddelbar nærheten av sveiseutstyr kan rotasjonshastigheten bli ustabil. Ikke bruk slipemaskinen nær sveiseutstyr.
12.RCD
Bruk av et strømuttak med jordfeilbryter pa 30 mA aller mindre anbefales til enhver tid.
NAVN PÄ DELER (Fig. 1 - Fig. 9)
| a | Trykk på knappen | ① | Bakdeksel |
| b | Sidehåndtak | ① | Kabinett |
| c | Girdeksel | ⑧ | Skive |
| d | M5-skrue | ① | Justeringsnøkkel |
| e | Nedtrykt midtslipeskive | ⑩ | Hjulmutter |
| f | Hjulvasker | ⑩ | Skjærehjul |
| g | Hjulbeskytter | ⑨ | Diamanthjul |
| h | Bryter |
SYMBOLER
ADVARSEL
Folgende symboler brukes for maskinen. Sørg for a forsta betydningen av disse symbolene for maskinen tas i bruk.
| G13VE: Vinkelsliper | |
| For ø minske faren for skade ø brakeren lese instruksjonsboken. | |
| Ha alltid på deg vernebriller. |
| Kun for EU-land Kasser aldri elektroverktøy sammen med husholdningsavfallet! I overholdelse av EU-direktiv 2002/96/EF om kassering av elektrisk og elektronisk utstyr og dets implementeringsrekkefolge i samsvar med nasjonale lover, på elektroverktøy som har nàdd slutten av sin levetid samles inn separat og returneres til et miljøvennellig kompatibelt gjenvinningsanlegg. | |
| V | Merkespenning |
| ~ | Vekselstrøm |
| n | Merkehastighet |
| min-1 | Omdreiinger eller vekselganger per minutt |
| I | SIå PÅ |
| O | SIå AV |
| Koble hovedstøpslet fra det elektriske uttaket | |
| Advarsel | |
| Klasse II verktøy |
STANDARD TILBEHØR
I tillegg til hovedenheten (1 enhet) inneholder pakken tilbehör som er listet opp nedenfor.
O Justeringsnokkel 1
Sidehandtak. 1
O Nedtrykt midtslipeskive 1
Standard tilbehör kan endres uten varsel.
ANVENDELS
Fjerning av stop og overflatebehandling av arbeider i ulike typer stal, bronze og aluminium.
Sliping av sveisede deler, aller deler som er skåret av ved hjelp av sveisebrenner.
Sliping av syntetisk harpiks, skifer, murstein, marmor osv.
Skjaering av syntetisk belong, stein, murstein, marmor og lignende materialer.
SPESIFIKASJONER
| Modell | G13VE | |
| Spenning (etter områder)*1 | (230 V, 240 V)~ | |
| Opptatt eff ekt1 | 1320 W | |
| Merkehastighet | 2800 – 10000 min-1 | |
| Slipeskive | Ytre diam. | 125 mm |
| Hulldiam. | 22,23 mm | |
| Tykkelse | 6 mm | |
| Periferi-hastighet | 80 m/s | |
| Vekt*2 | 2,1 kg | |
1 Se erter på produits dataskilt etter som det kan variere etter hvikket strök en er i.
2 Vekt: I henhold til EPTA-prosedyre 01/2003
Norsk
MERK
På grunn av HiKOKIs kontinuierlige forsknings- og utvikingsprogram kan spesifi kasjonene i de dokumentet endres uten forvarsel.
MONTERING OG BRUK
| Handling Figur Side | ||
| Montering og justering av vernaledeksel | 2 145 | |
| Festing av sidehåndtaket 3 145 | ||
| Montere den nedtrykte midtslipeskiven | 4 145 | |
| Montering av skjærehjul 5 145 | ||
| Montering av diamanthjul 6 146 | ||
| Bryterbruk 7 146 | ||
| Slipevinkel og slipemetode 8 146 | ||
| Justere omdreiningsantallet* 9 146 | ||
| Valg av tilbehør — 147 |
* Justere omdreiningsantallet
Denne modellen er utstyrt med en elektronisk uendeligvariabelhastighet og kan endre antall omdreineri henhold til bruken.
Hvis tallskiven (Fig. 8) dreies og stilles inn pa 6, øker omdreiningshastigheten, og hvis den dreies og stilles inn pa 1, minker omdreiningshastigheten.
Før bruk stilles omdreiningsantallet inn ved hjelp av tallskiven. Se tabellen under for veiledning nár tallskiven skal stilles inn.
| Skive | Bruk | Verktøy |
| 1 | Polering, finish | Radialslipeskive Pusseskive |
| 2 | Fjerning av maling eller belgg | |
| 3 | Fjerning av rust | |
| 4 | Fjerning av ru kanter | |
| 5 | Pussing | Skive med senket nav |
| 6 | Grovpussing Kutting | Skive med senket nav Diamantskive |
MERK
1. Inspeksjon av den nedtrykte midtslipeskiven
Sorg for at den nedtrykte midtslipeskiven er fri for sprekker og overfl atedefekter.
2. Inspisere monteringsskruene
Gjennomforregelmessigkontrollavallemonteringsskruerg at de er skikkelig strammet.Hvis noen av skruene er lose, stram dem umiddelbart.Unnlatelse av a gore dette kan fore til alvorlig fare.
3. Skiffe ut strømkabelen
Hvis det er nødvendig á skiffe ut strømkabelen, ma dette gjores av et autorisert HiKOKI-verksted for a forbindre en sikkerhetsfare.
4. Vedlikehold av motoren
ADVARSEL
Du ma alltid bruke vernebriller og stovrespiratorer nardu blaser luft fra haledeksellufthullet med bruk av enluftpistol osv.
Hvis dette ikke overholds, kan det fere til at luft som sprutes ut, inhaleres eller kommer inn i øynene dine.
Motorrotasjonen er delve "hjertet" til elektroverktøyet. Væn forsiktig slik at rotasjonen ikke blir skadet og/eller våt av olje eller vann.
MERK
Nár arbeidet er fertig, bláser du luft som/DDke inneholder fuktigkeit fra haledeksellufthullet ved bruk av en luftpistol osv. mens du kjörer motoren uten last. Dette er effektivt for a fjerne all skitt og stov som har samlet seg opp. Skitt og stov som samler seg opp innate motoren, kan.fore til funksjonsfeit.
FORSIKTIG
Sikkerhetsregler og normer som gjelder for det enkelte land, ma overholds ved drift og vedlikehold av elektroverktøy.
GARANTI
Vi garanterer HiKOKI elektronverktøy i samsvar med lovfestet/ landsspesifikke forskritter. Denne garantien dekker ikke feil eller skader på grunn av misbruk, vanstell,ller normal slitasje. I tilfelle av klage, vennligst send elektronverktøyet, ikke demontert, med GARANTISERTIFIKATET som finnes på slutten av dette brukerverledningen, til et autorisert HiKOKI-verksted.
Informatjon om luftbarne lyder eller vibrasjoner
De malte verdiene ble fastsatt i samsvar med EN60745 og ISO 4871.
Malt A-veid lydeff ektniva: 96 dB (A).
Malt A-veid lydtrykkniva: 85 dB (A).
Usikkerhet K: 3 dB (A).
Bruk horelvern.
Total vibrasjonsverdi (triax vektor sum) beregnet ifolge EN60745.
Plansliping:
Vibrasjon emisjonsverdi per time a_h AG = 5,8m / s^2
Usikkerhet K = 1,5 m/s2
Den totale vibrasjonsverdien som er opplyst, er malt i henhold til en standard testmetode og kan brukes til a semenligne et verktoy med et annet.
Den kan ogsa brukes som en forelopig estimering av eksponerering.
ADVARSEL
Vibrasjonsemisjonen under bruk av elektroverktoyet kan variere fra den opplyste totalverdien avhengig av hvordan maskinen brukes.
Identifiser sikkerhetstiltak basert på hvor utsatt brukeren vil ære under de gjeldende bruksforholdene, for Å beskytte brukeren (vurdert i forhold til braken, som hvor mange ganger maskinen er slätt på eller av og tomgangskjöring i tillegg til aktiv bruk).
MERK
På grunn av HiKOKIs kontinuierlige forsknings- og utviklingsprogram kan spesifikasjonene i dette dokumentet endres uten forvarel.
