| Tuotetyyppi | Kulmahiomakone (hiomakone) |
| Merkki | HiKOKI |
| Malli | G13VE |
| Syöttöjännite | 230 V ~ / 240 V ~ |
| Ottoteho | 1320 W |
| Tyhjäkäyntinopeus (säädettävä) | 2800 – 10000 min⁻¹ |
| Laikan maksimihalkaisija | 125 mm |
| Laikan keskireiän halkaisija | 22,23 mm |
| Laikan maksimipaksuus | 6 mm |
| Suurin kehänopeus | 80 m/s |
| Paino (ilman lisävarusteita) | 2,1 kg (EPTA:n mukaan) |
| Nopeudensäätö | 6 asentoa (1-6) |
| Pääasialliset käyttökohteet | Hionta, katkaisu, purseenpoisto, kiillotus |
| Yhteensopivat materiaalit | Teräs, pronssi, alumiini, kivi, betoni, marmori, hartsi |
| Mukana toimitetut tarvikkeet | Avain, sivukahva, keskikiekko |
| Äänen tehotaso (LwA) | 96 dB(A) |
| Äänenpainetaso (LpA) | 85 dB(A), epävarmuus K=3 dB(A) |
| Tärinä (viimeistelyhionta) | 5,8 m/s² (kokonaisarvo), epävarmuus K=1,5 m/s² |
| Sähkösuojaus | Luokka II (kaksoiseristys) |
| Säännöllinen huolto | Ilmanottoaukkojen puhdistus, laikan kunnon tarkastus |
| Korjattavuus | Vie valtuutetulle HiKOKI-huoltoliikkeelle |
| Takuu | Kansallisten määräysten mukaan (katso käyttöohje) |
Usein kysytyt kysymykset - G13VE HiKOKI
Käyttäjien kysymyksiä aiheesta G13VE HiKOKI
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Murskain PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi G13VE - HiKOKI ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. G13VE merkiltä HiKOKI.

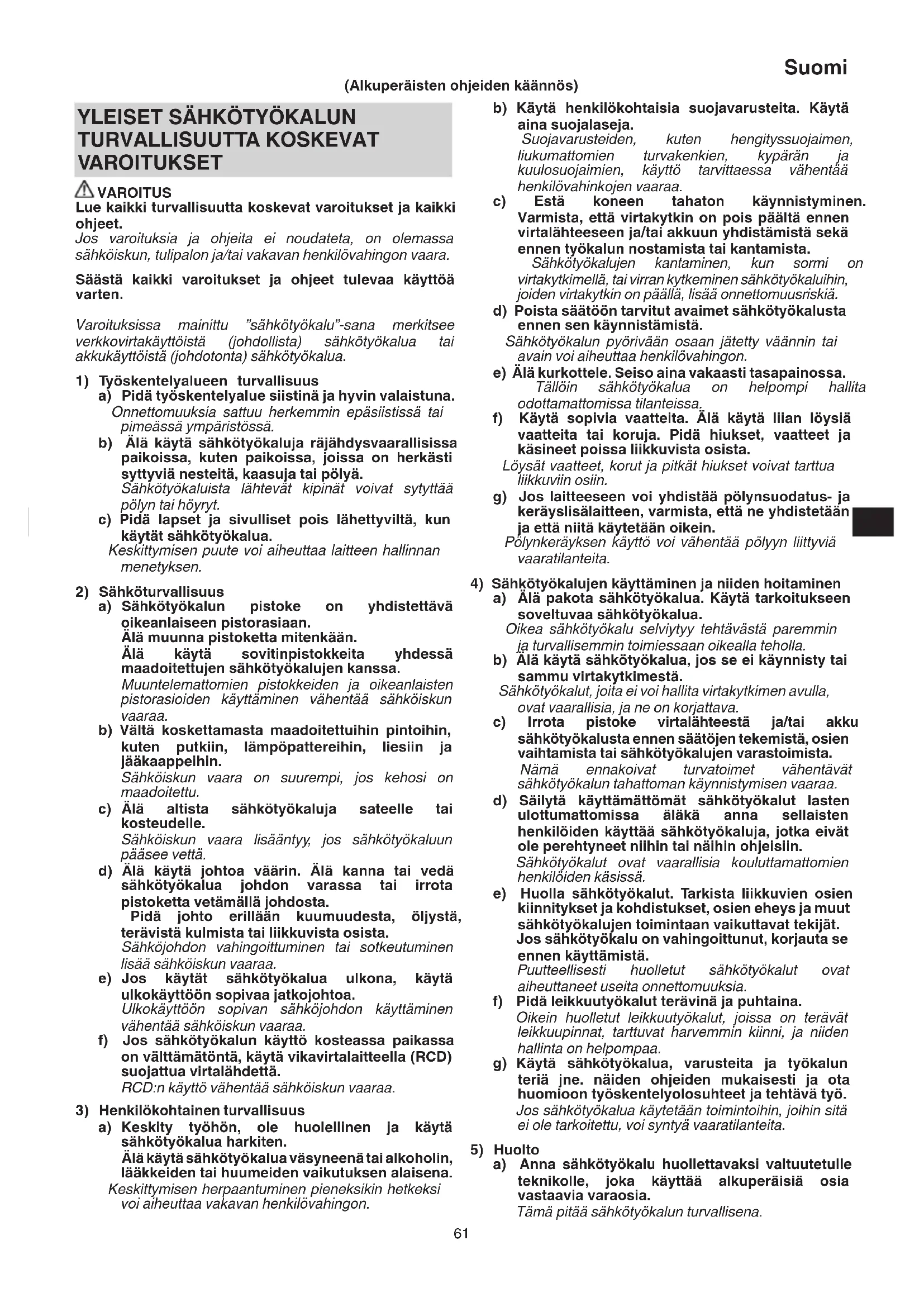

KÄYTTÖOHJE G13VE HiKOKI
(Alkuperäisten ohjeiden käannös)
YLEISET SÄHKÖTYÖKALUN TURVALLISUUTTA KOSKEVAT VAROITUKSET
VAROITUS
Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet.
Jos varoituksia ja ohjeita ei noudateta, on olemassa sahkoiskun, tulipalon ja/taivakan henkilovahingon vaara.
Säastä kaikki varoitukset ja ohjeet tulevaa käyttoa varten.
Varoituksissa mainittu "sahkötyokalu"-sana merkitsee verkkovirtakayttoista (johdollista) sahkötyokalua tai akkukayttoista (johdotonta) sahkötyokalua.
1) Työskentelyalueen turvallisuus
a) Pida tyoskentelyalue siistina ja hyvin valaistuna. Onnettomuuksia sattuu herkemmin epasiistissaa tai pimeassymparistossa.
b) Alä käytä sahkötyokaluja rajähdysvaarallisissa paikoissa, kuten paikoissa, joissa on herkasti syttyviä nesteita, kaasuja tai polya. Sähkötyokaluista lahtevat kipinat voivat sytyttä polyn tai hóryt.
c) Pida lapset ja sivulliset pois lahettyviltä, kun kaytät sahkötyokalua.
Keskittymisen puute voi aiheuttaa laitteen hallinnan menetyksen.
2) Sähköturvallisuus
a) Sähkötyökalun pistoke on yhdistettävoikeanlaiseen pistorasiaan.
Alä muunna pistoketta mitenkään.
Alä kayta sovitinpistokkeita yhdessa maadoitettujen sahkötyokalujen kanssa.
Muuntelemattomien pistokkeiden ja oikeanlaisten pistorasioiden kayttaminen vahentaa sahköiskun vaaraa.
b) Välta koskettamasta maadoitettuihin pintoihin, kuten putkiin, lampopattereihin, liesiin ja jäkaappeihin.
Sahköskun vaara on suurempi, jos kehosi on maadoitettu.
c) Alä altista sähkötyokaluja sateelle tai kosteudelle.
Sahköiskun vaara lisaantyy, jos sahkötyokaluun paasee vettä.
d) Alä käytä johtoa vaärin. Alä kanna tai vedà sähkötyokalua johdon varassa tai irrota pistoketta vetamälla johdosta.
Pida johto erillaaan kuumuudesta, oljysta, teravistakulmista tai likkuvista osista.
Sahköjhodn vahingoittuminen tai sotkeutuminen lisaa sahköiskun vaaraa.
e) Jos kaytāsahkötyokalua ulkona, kaytaulkokayttoön sopivaa jatkojohtoa.
Ulkokayttoon sopivan sahkjohdon kayttaminen
vahentaa sahköiskun vaaraa.
f) Jos sahkötyokalun käytö dosteassa paikassa on välttämöntä, käytä vikavirtalaitteella (RCD) suojattua virtalähdettä.
RCD:n kaytto vahentaa sahkokun vaaraa.
3) Henkilokohtainen turvallisuus
a) Keskity työhön, ole huolellinen ja käytä sähkötyokalua harkiten.
Alä käytä sahkötyökalua vasyneenä tai alkoholin, läkkkeiden tai huumeiden vaikutuksen alaisena.
Keskittymisen herpaantuminen pieneksikin heteksi voi aiheuttaavakavan henkilovahingon.
b) Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja.
Suojavarusteiden, kuten hengityssuojaimen, liukumattomien turvakenkien, kyparan ja kuulosuojaimien, kayttarvittaessa vahentaa henkilovahinkojen vaaraa.
c) Estä koneen tahaton käynnistyminen. Varmista,etta virtakytkin on pois paälta ennen virtualähteeseen ja/tai akkuun yhdistämsta sekä ennen tyokalun nostramista tai Kantamista.
Sahkötyokalujen kantaminen, kun sormi on virtakytkimellä, tai virran kytkeminen sahkötyokaluihin, joiden virtakytkin on paallä, lisä onnettomuusriskä.
d) Poista saatöön tarvitut avaimet sahkötyokalusta ennen sen kaynnistämista.
Sahkötyokalun pyorivaan oasan jatetty vaannin tai avain voi aiheuttaa henkilovahingon.
e) Alä kurkottele. Seiso aina vakaasti tasapainossa.
Tällöin sahkötyokalua on helpompi hallita odottamattomissa tilanteissa.
f) Käytä sopivia vaatteita. Älä käytä liian lóysä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvista osista.
Löysät vaatteet, korut ja pitkät hiukset voivat tartua likkuviin osjin.
g) Jos laitteeseen voi yhdistaä polynsuodatus- ja keräyslisälaitteen, varmista, etta ne yhdistetään ja etta niitta kaytetaan oikein.
Pölnykáyksen káytö voi vahentaa polyn liittyva vaaratilanteita.
4) Sähkötyokalujen käytäminen ja niiden hoitaminen
a) Alä pakota sahkötyökalua. Käytä tarkoitukseen soveltuvaa sahkötyökalua.
Oikea sahkötyokalu selviytyy tehtävastā paremmin ja turvallisemmin tomiessaan oikealla teholla.
b) Alä kayta sahkötyokalua, jos se ei käynnisty tai sammu virtakytkimesta.
Sahkötyokalut, joita ei voi hallita virtakytkimen avulla, ovat vaarallisia, ja ne on korjattava.
c) Irrota pistoke virtalähteestä ja/tai akku sahkötyokalusta ennen saatöjen tekemistä, osien vaihtamista tai sahkötyokalujen varastoimista.
Nämä ennakoivat turvatoimet vahentavat sahkötyokalun tahattoman kaynnistymisen vaaraa.
d) Sälytä käytämattomat sahkötyokalutlasten ulottumattomissa alakä anna sellaisten henkilöiden käyttaa sahkötyokaluja, jotka eivat ole perehtyneet niihin tai naihin ohjeisiin.
Sahkötyokalut ovat vaarallisia kouluttamattomien henkilöden käsissä.
e) Huolla sahkötyokalut. Tarkista likkuvien osien kiinnitykset ja kohdistukset, osien eheys ja muut sahkötyokalujen toimintaan vaikuttavat tekijat. Jos sahkötyokalu on vahingoittunut, korjauta seennen kayttämsta.
Puutteellisesti huolletut sahkotyokalut ovat aiheuttaneet useita onnettomuuksa.
f) Pida leikkuutyokalut teravinja puhtaina.
Oikein huolletut leikkuutyokalut, joissa on teravat leikkuupinnat, tartuvat harvemmin kiinni, ja niiden hallinta on helppompaa.
g) Käytä sahkötyokalua, varusteita ja tyokalun teria jne. naiden ohjeiden mukaisesti ja ota huomioon työkentelyolosuheet ja tehtävä työ. Jos sahkötyokalua käytetaan toimintoihin, johin sitä ei ole tarkoitettu, voi syntä vaaratilanteita.
5) Huolto
a) Anna sahkötyokalu huollettavaksi valtuutetulle teknikolle, joka käyttaa alkuperäisia osia vastaavia varaosia.
Tämä pitäa sahkötyokalun turvallisena.
Suomi
TURVATOIMET
Pida lapset ja mielentilaltaan epavakaat henkilot poissa laitteen lahettyviltä.
Kun tyokalua ei kayteta, se on sailytettav poissa lasten ja mielentilaltaan epavakaiden henkiloiden ulottuvila.
TURVALLISUUTTA KOSKEVIA VAROITUKSIA HIONTAA JA KATKAISUHIONTAA VARTEN
a) Tämä sahkötyokalu on tarkoitettu käytettväksi hiontatai katkaisutyokaluna. Lue kaikki tāmān sahkötyokalun mukana toimitetut turvallisuusvaroitukset, ohjeet, kuvat ja tekniset tiedot.
Alla olevien ohjeiden noudattamatta jattaminen voi aiheuttaa sahkoiskun, tulipalon ja/tai vakavan loukkaantumisen.
b) Tātā sahkötyōkalua ei suositella käytettäväksi hiekkapaperihiontaan, terāsharjaukseen tai kiillotukseen.
Toiminnot, joihin sahkotyokalua ei ole tarkoitettu, voivat aiheuttaa vaaratilanteen ja loukkaantumisen.
c) Alä kayta varusteita, joita tyokalun valmistaja ei ole erityisesti suunnitellut kaytettavaksi tyokalun kanssa tai joita se ei suosittele.
Vaikka varusteen voisi kiinnittäa sahkötyokaluun, sen kayttö ei valttamattä ole turvallista.
d) Varusteen nimellisnopeuden taytyo olla vahintaan yhtasuuri kuin sahkotyokaluun merkityn maksiminopeuden.
Jos varustetta kaytetaaen sen nimellisnopeutta suuremmalla nopeudella, varuste voi rikkoutua ja irrota.
e) Varusteen ulkohalkaisija ja paksuus eivat saa ylittaa sahkötyokalun kapasiteettia.
Väräränkokoisia varusteita ei voida suojata tai hallita riittävästi.
f) Varusteiden kiinnityskierteen on vastattava biomakoneen karan kierrettä. Laipoilla kiinnitettävien varusteiden tuurnareiän on sovittava laipan asetushalkaisijaan.
Varusteet, jotka eivat sovi yhteen sahkotyokalun kiinnitysosien kanssa, pyorivat epatasapainossa, tarisevat liallisesti ja voivat aiheuttaa laitteen hallinnan menetyksen.
g) Alä käytä vahingoittunutta varustetta. Tarkista ennen jokaista käyttoä, ettei varusteissa, esimerikksi hontalaikoissa, ole lohkeamia tai murtumia, ettei tukilaippa ole murtunut, revennyt tai liian kulunut ja ettei terasharjassa ole lóysiä tai rikkinaisiä lankoja. Jos sähkötyokalu tai varuste putoaa, tarkista se vahinkojen varalta tai asenna ehjä varuste. Kun olet tarkistanut ja asentanut varusteen, asetu itse ja pidä sivulliset pois pyörivan varusteen tasosta ja käytä sähkötyokalua suurimmalla kuormittamattomalla nopeudella yhden minuutin ajan.
Vahingoittuneet varusteet hajoavat yleensä tämän koeajan aikana.
h) Käytä henkilökohtaisia suojavarusteita. Käytä tilanteesta riippuen kasvosuojusta, suojasilmälaseja tai turvalaseja. Käytä tarvittaessa polynaamaria, kuulosuojaimia, käsineitä ja verstasesiliinaa, joka pystyy suojaamaan pienilta hiontapalasila tai työkappaleen palasila.
Silmäsuojainten on pystytävä pysäyttaa erilaisissa käytöttarkoitukssissa syntyvät lentavat roskat. Polynaamarin tai hengityssuojaimen on pystytäva suodattamaan käytössa syntyvät hiukkaset. Pitkittynyt altistus voimakkaalle melulle voi heikentäa kuuloa.
i) Pida sivulliset turvallisen matkan päässä työskentelyaluesta. Kaikkien työskentelyalueella olevien on käytettäven kilökohtaisia suojavarusteita.
Tyokappaleen tai rikkoutuneen varusteen palaset voivat lentaa valittoman tyoskentelyvalueen ulkopuolellekin ja aiheuttaa henkilovahinkoja.
j) Pidä kiinni vain sähkötyökalun eristetyista tarttumapinnoista, kun teet työta, jossa leikkausvaruste voi osua piilossa olevaan sähköjohtoon tai omaan sähköjohtoonsa.
Jos leikkauslisävaruste osuu jannitteseen johtoon, saattaa se tehdä sähkötyokalun paljaista metalliosista jannitteisiä, jolloin kayttäja voi saada sahköiskun.
k) Pida johto kaukana pyorivista varusteista.
Jos menetat koneen hallinnan, johto saattaa katketa tai tartua kiinni ja katesi tai kasivartesi saattaa joutua yedetyksi pyorivaan varusteeseen.
I) Alä koskaan laske sahkötyokalua alas, ennen kuin varuste on kokonaan pysahtynyt.
Pyörivá varuste saattaa tartua laskupintaan ja vetäa sāhkötyökalin pois hallinnastasi.
m) Alä pidä sahkötyökalua käynnissä, kun kannat sitä sivullasi.
Pyoriva varuste voi vahingossa osua ja tarttua vaatteisi ja vetä varusteen var taloasi kohti.
n) Puhdista sahkötyokalun tuuletusaukot saannollisesti. Moottorin tuuletin vetäa kotelon sisään polyä, ja liallinen metallipólyn kertyminen voi synnyttäa sahkovirran aiheuttaman vaaran.
o) Alä käytä sahkötyökalua helposti syttyvien materiaalien lahellä.
Kipinat voivat sytyttaa namma materialit.
p) Alä käytä varusteita, joiden käytöön tarvitaan jaahdytnsnesteita.
Veden tai muiden jäahdytsnesteiden käytö voi aiheuttaa sahköiskun.
TAKAPOTKU JA SIIHEN LIITTYVAT VAROITUKSET
Takapotku on puristukseen joutuneen tai kiinni tarrautuneen pyorivan laikan, tukilaipan, harjan tai muun varusteen aiheuttama nopea reactio. Puristuminen tai juuttuminen saa pyorivan varusteen pysahtymaan akillisesti, mika pakottaa hallitsemattoman sahkotyokalun vastakkaiseen suuntaan kuin mihin varuste pyori tartumishetkella.
Jos esimerkiki hiomalaikka on tarttunut tai puristunut tyokappaleeseen, puristuskohdassa oleva laikan reuna saattaa kaivautua materiaalin pintaan ja saada laikan hyppäämaan ylos tai potkaisemaan ulos. Laikka hypppäjoko käytäjäa pain tai käytäjästa poispain riippuen siita, mihin suuntaan laikka pyörii puristumishetkella.
Hiomalaikat voivat myos rikkoutua tallaissisa tilanteissa.
Takapotku johtuu sahkötyokalun vaärinkäytosta ja/tai vaärista käytötaoista tai -olosuheista, ja se voidaan estaa noudattamalla asianmukaisia, alla lueteltuja varotoimia.
a) Pida sähkötyokalusta lujasti kiinni ja pida vartaloasi ja kasiasi niin, etta pystyt vastustamaan takapotkun voimaa. Kaytä aina apukahvaa, jos sellainen on kaytettavissä, jotta voit hallita takapotkua tai kaynnistyksen aikiaista reacttiivista vaantomomenttia mahdollisimman hyvin.
Käytäjä voi hallita reaktiivista väantömomenttai tai takapotkun voimaa,Jos oikeita varotoimia noudatetaan.
b) Alä koskaan laita kattäsi pyörivän varusteen lahelle. Varuste saattaa potkaista katesi yli.
c) Alä asetu alueelle, johon sähkötyökalu liikkuu takapotkun sattuessa.
Takapotku lennatttayokalun vastakkaiseen suuntaankuin mihin laikkaa liikkuu tarttumishetkella.
d) Ole erityisen varovainen tyostaessasi kulmia, teravi reunoja jne. Varo varusteen pomppimista ja jumittumista.
Kulmat, teravat reunat ja pomppiminen saavat pyorivan varusteen helposti tarttumaan kiinni, mikai heuttaa hallinnan menetyksen tai takapotkun.
e) Älä kiinnitä moottorisahan puunkaiverrusteräa tai hammaslaitaista teräa.
Nämä terät aiheuttavat toistuvia takapotkuja ja hallinnan menetyksiä.
TURVALLISUUTTA KOSKEVIA VAROITUKSIA ERITYISESTI HIONTAA JA KATKAISUHIONTAA VARTEN
a) Käytä vain sähkötyokalussa käytettäväksi suositteluja laikkatyyppejä ja valitulle laikalle tarkoitettua suojusta. Jos laikkaa ei ole tarkoitettu käytettäväksi sähkötyokalussa, sitä ei voida suojata riittävästi eikä sen käytto ole turvallista.
b) Keskeltä matalampien laikkojen hiontapinta on kiinnitettäva suojareunuksen tason alapuolle.
Väärin Kiinnitettya laikkaa, joka ulottuu suojareunuksen tasonulkopuolle, ei voida suojata kunnolla.
c) Suojus on kiinnitettä tukevasti sahkötyokaluun ja sijoitettava mahdollisimman turvallisesti niin, etta mahdollisimman pieni osa laikkaa on paljaana käytäjäa kohti.
Suojus suojelee kayttajra rikkoutuneen laikan palasilta jakipinoilta, jotka voivat sytyttaa vaatteet tuleen, ja estaa laikkaan osumisen vahingossa.
d) Laikkoja on käytettäv vain niille suositeltuihin käytöttarkoituksiin. Esimerkki: alä käytä katkaisulaikan sivua biomiseen.
Katkaisuhiomalaikat on tarkoitetu kehahiontaan, ja nainlaikkoihin kohdistuva sivuvoma saattaa saada ne hajoamaan.
e) Käytäina ehjä laikan laippoja, jotka ovat oikeankokoisia ja -muotoisia suhteessa valittuun laikkaan.
Sopivat laikan laipat tukevat laikkaa ja piententavat laikan rikkoutumisen riskä. Katkaisulaikkojen laipat saattavat erota hiomalaikkojen laipoista.
f) Älä käytä suuremmissa sahkötyökaluissa käytössä olleita kuluneita laikkoja.
Isommalle sahkötyokalulle tarkoitettu laikka voi murtua, koska se ei sovi pienen sahkötyokalun suuremmalle nopeudelle.
LISÄA TURVALLISUUTTA KOSKEVIA VAROITUKSIA KATKAISUHIONTAA VARTEN
a) Älä "pakota" katkaisulaikkaa alä käytä liikaa voimaa.
Älä yritä leikata liian syvalle.
Jos laikkaa painetaan liikaa, sen kuormitus kasvaa, jolloin laikka vaantyy tai jumittuu leikkausaukkoon helpommin, mika voi aiheuttaa takapotkun tai laikan rikkoutumisen.
b) Alä asetu suoraan linjaan pyörivän laikan kanssa tai sen taakse.
Kun laikka liikkuu työskentelykohdassa käytäjästa poispain, mahdollinen takapotku voi saada pyörivän laikan ja sahkötyokalun lentämään suoraan kohti käytäjää.
c) Jos laikka jumittuu tai keskeytät leikkaamisen jostain muusta syystä, sammuta sahkötyokalu ja pida sitä paikallaan, kunnes laikka on kokonaan pysahtynyt. Älä koskaan yritä poistaa katkaisulaikkaa leikkaausaukosta, kun laikka liikkuu, koska se voi aiheuttaa takapotkun.
Tutki, mista laikan juuttuminen johtuu, ja tee tarvittavat korjaukset.
d) Älä jatka leikkaamista suoraan työkappaleesta. Odota, että laikka pyörii tāydellā nopeudella, ja työnnä se sitten varovasti uudelleen leikkausaukloon.
Laikka voi jäddä kiinn, nousta ylos tai aiheuttaa takapotkun,Jos sahkötyokalu kaynnistetaan uudelleen sen ollessa kiinn tyokappaleessa.
e) Tue levyt ja muut ylimittaiset tyokappaleet minimoidaksesi laikan puristumisen ja takapotkun riskin.
Suuret tyokappaleet taipuvat helposti oman painonsa vaikutukstesta. Tuet on asetettava tyokappaleen alle leikkauslinjan lahelle ja tyokappaleen reunan lahelle laikan molemmille puolille.
f) Ole erityisen varovainen tehdessäi "taskuleikkausta" valmiisin seiniin tai muihin umpinaisiin alueisiin.
Ulkoneva laikka saattaa osua kaasu- tai vesiputkiin, sahkjohtoihin tai esineisiin, jotka voivat aiheuttaa takapotkun.
YLEISIA HIOMAKONEEN KAYTTOA KOSKEVIA TURVAOHJEITA
- Tarkista, etta laikkaan merkitty nopeus on yhta suuri tai suurempi kuin biomakoneen nimellisnopeus;
- Varmista, etta laikka sopii mitoiltaan hiomakoneeseen;
- Hiomalaikkoja tulee sailyttäa ja käsitetla huolellisesti valmistajan ohjeiden mukaisesti;
Tarkista hiomalaikka ennen kaytöä, alaka kayta lohjenneita, murtuneita tai muuten vialisia tuotteita; - Varmista, etta koneeseen asennetut laikat ja karjet on kiinnitety valmistajan ohjeiden mukaisesti;
- Varmista, etta imureita kaytetaan, kun sellainen on toimitetu hiomatuotteen mukana ja kun sellaista tarvitaan;
- Varmista, etta hiontauque on kiinnitety ja kirstetty oikein ennen kayttoa, ja kayta tyokalua turvallissasa asennossa kuormittamatta 30 sekunnin; pysayta kone heti, jos se tarsee huomattavasti tai jos huomaat muita vikoja. Jos nain kay, tarkista kone syyn selvittamiseksi;
- Jos tyokalun mukana on toimitetu suojus, ala koskaan kayta tyokalua ilman sita;
Käyttaessäileikkaamiseen hiomalaikkaa, poista standardi teransuojus ja kiinnitā sivusuojuksella varustetu teransuojus (erikseen saatavana) (kuva 5);
Alä yrità sovittaa suurireikäisia hiomalaikkoja koneeseen erillisten supistusholkien tai sovittimien avulla; - Jos tyokalu on tarkoitetu kiinnitettavaksi laikan kierrereikaa, varmista, etta laikan kierre on tarpeksi pitkä suhteessa akselin pituuteen;
Tarkista, etta tyokappale on kunnolla tuettu;
Alä käytä katkaisulaikkaa sivuhiontaan; - Varmista, etta käytössä syntyvät kipinät eivät aiheuta vaaraa, esim. osu muihin ihmisin tai sytytä helposti sytyviä aineita;
Varmista, etta tuuletusaukot ovat puhtaat, kun tyoskentelet polyisissä olosuhteissa, ja jos joudut poistamaan polyä, irrota tyokalu ensin verkkovirrasta (alä käytä metalliesineitiä) ja varo vahingoittamasta sisäosia; - Käytä aina silma- ja kuulosuojaimia. Käytä myös muita henkilökohtaisia suojavarusteita, kuten polynaamaria, käsineitä, kypäräa ja esiliinaa;
- Pida silmällä laikkaa, joka jatkaa pyörimistä työkalun sammuttamisen jälkeen.
VAROITUS
- Katkaisulaikkaa käytettaessä kiinittä katkaisusuojus.
- Kaytettäessä hiomalaikkaa kiinnitä hiomalaikan suojus.
LISÄÄ TURVALLISUUTTA KOSKEVIA VAROITUKSIA
- Varmista, etta kaytettä virtalähde on tuotteen typpikilvessä ilmoitettujen virtavaatimusten mukainen.
- Varmista,etta virtakytkin on OFF-asennossa (pois pälta). Jos pistoke kytketaan pistorasiaan, kun virtakytkin on ON-asennossa (pälla), sahkötyokalu käynnistyy valittomasti, mika voi aiheuttaa vakavan onnettomuuden.
- Kun työskentelyalue on etäällä virtalähteestä, käytä riittävän paksua jatkojohtoa, jonka nimelliskapasiteetti on tarpeksi suuri. Pida jatkojoht mahdollisimman lyhyenä.
Suomi
-
Varmista, etta kaytettavakupera laikka on oikeantyyppinen ja etta siin e ole halkeamia tai pintavikoja. Varmista myos, etta kupera laikka on kunnolla kiinnitetty ja etta laikan mutteri on kunnolla kiristetty.
-
Ennen kuin käynnistat sahkötyokalun, paina painiketta kaksi tai kolme kertaa varmistaaksesi, etta painike onkytketty pois.
-
Jotta 'kone kestä mahdollisimman pitkaan ja viimeistelylaatu sailyy hyvänä, konetta ei saa ylikuormittaa kayttamalla likaa voimaa. Yleensä koneen om a pino riittä tehokkaaseen hiontaan. Lian suuri paine pientaä pyörismisnopeutta, heikentä pinnanlaatua ja aiheittaa ylikuormitusta, joka voi lyhentä koneen kayttöikä.
-
Laikka jatkaa pyörimistä, kun työkalu sammutetaan.
Kun sammutat koneen, alä laske sitä alas, ennen kuin kupera
laikka on kokonaan pysähtynyt. Vakavien onnettomuuksien
valttämisen lisäksi tamā varotoimi vähentää koneeseen
imeytyvän polyn ja hiomalastujen märää. -
Kun konetta ei kayteta, irrota virtalahde.
-
Vakavien onhettomuuksien valttamiseksi muista sammuttaa kone ja irrottaa pistoke pistorasiasta, ennen kuin kupera laikka kootaan ja puretaan.
-
Kun tyokalua kaytetaan muulla saadollka kin taydella nopeudella (asteikon lukema 6), moottori ei päase jähtymän tarpeeksji johtuen kierroslukumärän pienenemisestä. Tästa on vaara, etta moottori palaa ja vahingoittuu ennen kuin ylikuormituksen suojamekanismi alkaa toimia.
Käytä tyokalua niin, etta kosketat kevyesti materiaalin pintaa, kun tyokalu toimii muulla arvolla kuin taydella nopeudella (osteikon lukema 6).
- Varoitus hitsauslaitteiston lahella käytösta
Kun kaytai biomakonetta hitsauslaitteiston valittomassa laheisyydessa, pyorimisnopeus saattaa muuttua epatasaiseksi. Alä kaytai biomakonetta hitsauslaitteiston lahella.
12.RCD
Suosittelemme käytämaa an aina vikavirtasuojaa, jonkanimellisjäannösvirta on 30 mA tai vahemman.
OSIEN NIMET (Kuva 1 - Kuva 9)
| a | Painike | 1 | Takasuojus |
| b | Sivukahva | 1 | Kotelo |
| c | Vaihteistosuojus | K | Valintakiekko |
| d | M5-ruuvi | 1 | Kiintoavain |
| e | Kupera laikka | m | Laikan mutteri |
| f | Laikan aluslevy | n | Katkaisulaikka |
| g | Laikan suojus | 0 | Timanttihiomalaikka |
| h | Kytkin |
SYMBOLIT
VAROITUS
Seuraavassa esitellään koneessa käytetyt symbolit.
Varmista, etta ymmarrat niiden merkityksen, ennen kuin aloitat koneen kayton.
| G13VE: Kulmahiomakone |
| Loukkaantumisriskin vähentämiseksi käytäjän on luettava käytöopas. |
| Käytä aina suojalaseja. |
| Koskee vain EU-maita Älå havitta sähkötyökaluja tavallisen kotitalousjätteen mukana! Sähkö-ja elektroniikkaromua koskevan EU-direktiivin 2002/96/EY ja sen maakohaisten sovellusten mukaisesti käytetyt sähkötyökalut on kerättävär erikseen ja vietävä ympäristöystävälliseen kierrätyslaitokseen. | |
| V | Nimellisjännite |
| ~ | Vaihtovirta |
| n | Nimellisnopeus |
| min-1 | Kierroksia tai edestakaisia liikkeitä minuuttia kohti |
| I | Kytkeminen PÄÄLLE |
| O | Kytkeminen POIS PÄÄLTÄ |
| Irrota pistoke pistorasiasta | |
| Varoitus | |
| Luokan II työkalu |
PERUSVARUSTEET
Päälaitteen (1 laite) lisäksi pakkaus sisältaa alla luetellut varusteet.
Kiintoavain 1
Sivukahva 1
Kupera laikka 1
Perusvarusteet voivat muttua ilman erillsta ilmoitusta.
SOVELLUKSET
O Erilaisten teras-, pronssi- ja alumiinmaterialiaalien ja valosten viimeistely ja valupurseen poisto.
O Hitsaussaumojen tai hitsaamalla katkaistujen reunojen hionta.
Synteettisen hartsin, liuskekiven, tiilen, marmorin jne. hionta
Synteettisen betonin, kiven, tiilen, marmorin ja senkaltaisten materiaaalien leikkaamiseen.
TEKNISET TIEDOT
| Malli | G13VE | |
| Jännite (alueittain)*1 | (230 V, 240 V)~ | |
| Teho*1 | 1320 W | |
| Nimellisnopeus | 2800 – 10000 min-1 | |
| Laikka | Ulkohalkaisija | 125 mm |
| Aukon halkaisija | 22,23 mm | |
| Paksuus | 6 mm | |
| Kehänopeus | 80 m/s | |
| Paino*2 | 2,1 kg | |
1 Älä unohda tarkistaa tuotteen nimikilpeä, koska siinä saattaa olla eroja maasta riippuen.
2 Paino: EPTA-menettelyn 01/2003 mukaan
HUOMAA
Koska HiKOKI kehittä tuotteitaan jatkuvasti, tassā ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.
KIINNITTÄMINEN JA KÄYTTO
| Toimenpide Kuva Sivu | ||
| Laikan suojuksen asentaminen ja säätäminen | 2 145 | |
| Sivukahvan kiinnittäminen 3 145 | ||
| Kuperan laikan kokoaminen 4 145 | ||
| Katkaisulaikan kokoaminen 5 145 | ||
| Timanttihiomalaikan kokoaminen 6 146 | ||
| Kytkimen käytö 7 146 | ||
| Hiontakulma ja hiontamenetelmä 8 146 | ||
| Kierroslukumäärän säätö* 9 146 | ||
| Varusteiden valitseminen — 147 |
* Kierroslukumäärän säätö
Tässä mallissa on elektroninen portaaton vaihtuvanopeuksinen käyttoomootori, jonka kierrosnopeutta voidaan muuttaa käytön mukaan.
Jos steiekkoa (kuva 8) kännetaan ja se saadetään lukemalle 6, kierroslukumäärä suurenee, ja jos sitä kännetaan ja se saadetään lukemalle 1, kierroslukumäärä pienenee.
Säädä kierroslukumaärä steikon avulla ennen käytöä. Katso viitteeksji seuraavaa taulukkoa.
| Asteikko | Käytötapa | Työkalut |
| 1 | Kiillotus, viimeistely | Säteittäinen hiomalaikka Hiekkalaikka |
| 2 | Maalin tai pinnoitusaineen poisto | |
| 3 | Ruosteen poisto | |
| 4 | Särmien poisto | |
| 5 | Hionta | Painetu keskilaikka |
| 6 | Karkea hionta Leikkaus | Painetu keskilaikka Timanttilaikka |
HUOMAA
Alä kännä saadintä alle lukeman 1 tai yli lukeman 6.
HUOLTO JA TARKASTUS
1. Kuperan laikan tarkistaminen
Varmista, ettei kuperassa laikassa ole halkeamia tai pintavikoja.
2. Kiinnitysruuvien tarkistaminen
Tarkista kaikki kiinnitysruuvit saannollisesti ja varmista, etta ne on kunnolla kiristetty. Jos ruuvit ovat loysallä, kirista ne valittomasti. Tämän tekemattä jattaminen voi aiheuttaa yakavan vaaran.
3. Virtajohdon vaihtaminen
Jos virtajohto on vaihdettava, vaihto on turvallisuussyista teetettavvaltuutetussa HiKOKI-huoltokeskuksessa.
4. Moottorin huelto
VAROITUS
Käytä aina suojalaseja ja hengityssuojaimia, kun puhallat ilmaa takakannen ilmareiastä paineilmalla jne. Muuten saatat hengittäa polyä tai polyaa saattaa joutua silmiisi.
Moottorin kaami on sahkotyokalun "ydin". Ole varovainen, jotta kaami ei vahingoitu ja/tai altistu oljylte tai vedelle.
HUOMAA
Kun lopetat työkentelyn, puhalla kuivaa ilmaa takakannen ilmareiastä paineilmalla jne. moottorin kaydessa kuormittamattomana. Tama on tehokastapa irrottaa työkentelyn aikana kertynyt like ja poly. Moottorin sisän kertynyt lika ja poly saattaa aiheuttaa toimintahairiöita.
HUOMAUTUS
Sähkötyokalujen käytössä ja huollossa on aina noudatettava kussakin maassa voimassa olevia turvaohjeita ja normeja.
TAKUU
Myönnämme HiKOKI-sähkötyokaluille takuun lakisäateisten/ kansallisten erityissäantelyiden mukaisesti. Tämä takuu ei kata vikoja tai vauroita, jotka johtuvat vaäränlaisesta tai kielletysta kaytostaa tai normalista kulumisesta. Reklamaatiapaukssessa lahetā purkamaton sähkötyokalu ja tämän kayttöoppaan lopussa oleva TAKUUSERTFIKAATTI valtuutettuun HiKOKI-huoltokkesukkseen.
Tietoja ilmavälitteisestä melusta ja tärinästä
Mittausarvot on märitetty EN60745-standardin mukaisesti ja ilmoitettu ISO 4871-standardin mukaisesti.
Mitattu A-painotteinen aäniteho: 96 dB (A).
Mitattu A-painotteinen aänipainearvo: 85 dB (A).
Toleranssi K: 3 dB (A).
Käytä kuulonsuojaimia.
Tärinān kokonaisarvot (kolmiakselivektorisumma) EN60745-standardin mukaisesti märitetynä.
Pintahjnta:
Värähtelyemissioarvo a_h, a_G = 5,8 ~m / s^2
Toleranss K = 1,5 m/s²
llmoitetu varahtelyn kokonaisarvo on mitattu standarditestausmenetelmien mukaisesti, ja sita voidaan kayttta tyokalujen vertaamiseen keskenaan.
Sitā voidaan myös kāyttä altistumisen alustavaan arvointiin.
VAROITUS
Värähtelyemissioarvo voi poiketa annetustakokonaisarvosta sahkötyokalun varsinaisen kaytonaikana tyokalun kayttotavasta riippuen.
Maarita kayttajaa sujoaavat varotoimet, jotka perustuvat arivoituun altistumiseen varsinaisessa kaytttolanteessa (ottaen huomioon kayttojakson kaikki vaiheet, kuten hetket, joloin tyokalu on kytketty pois paalta ja jolloin se on tyhjkaynnissa, varsinaisen kayntiajan lisaksi).
HUOMAA
Koska HiKOKI kehittä tuotteitaan jatkuvasti, tassä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.
(Metappaon twv apxikwov odnyiw)
Iskre lahko vnamejo te materiale.
